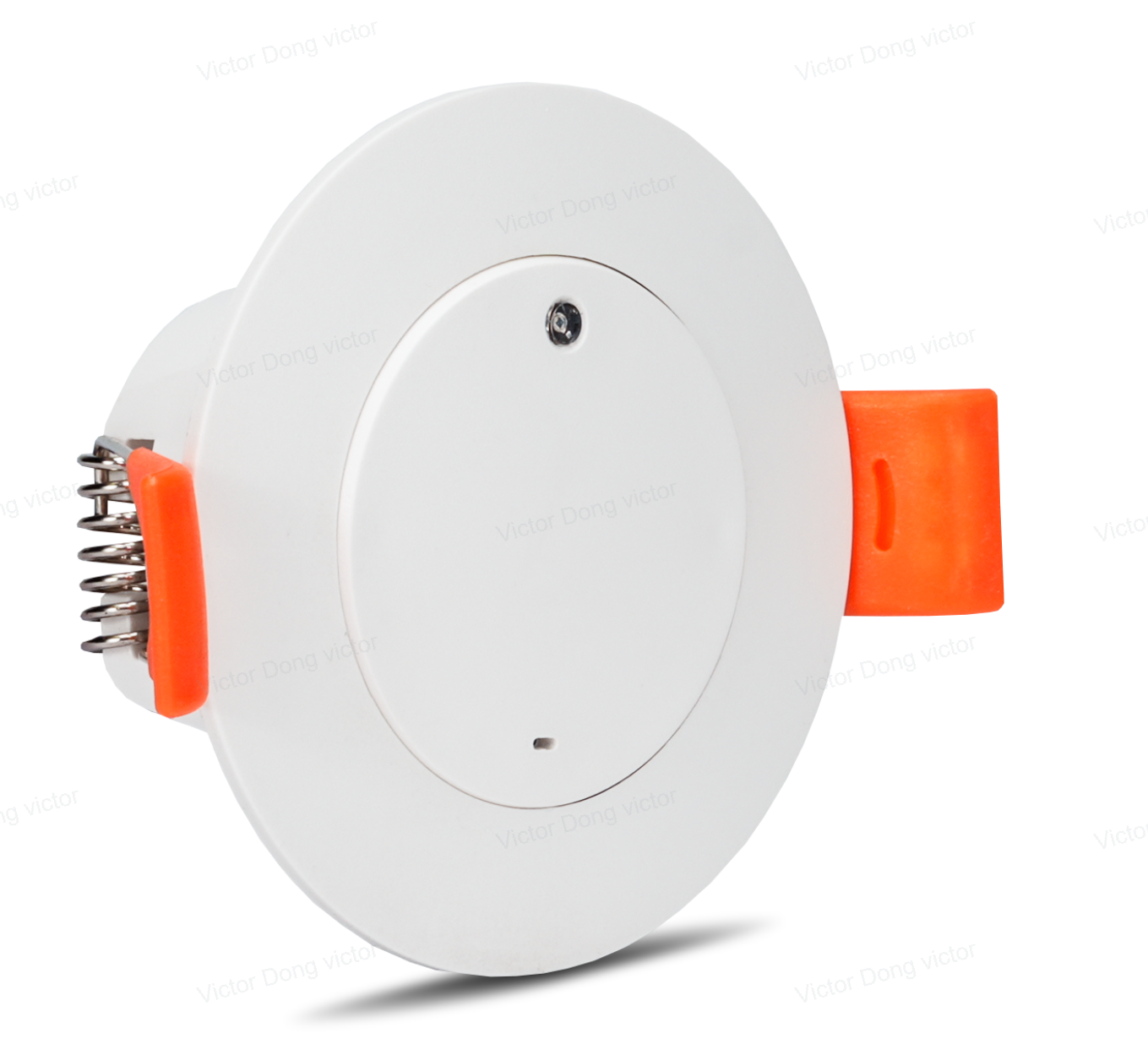

EKAZA Sensor de Presença Humana Radar MMWave Zigbee 3.0

Modelo:EKAC-T3018

ATENÇÃO! ESTE DISPOSITIVO EXIGE HUB ZIGBEE!

DETECÇÃO INTELIGENTE COM O SENSOR DE PRESENÇA HUMANA EKAZA MMWAVE ZIGBEE 3.0

Descubra o futuro da automação residencial com o EKAZA Sensor de Presença Humana - Radar MmWave Zigbee 3.0. Ideal para quem busca máxima precisão e eficiência, este sensor oferece detecção avançada de movimentos e presença estática, além de permitir integração completa com sistemas de automação via Zigbee 3.0.

TECNOLOGIA AVANÇADA PARA DETECÇÃO DE MOVIMENTO Equipado com radar MmWave de alta precisão, o sensor é capaz de detectar não apenas movimentos, mas também presença humana estática, garantindo que as luzes ou dispositivos conectados permaneçam ativos mesmo quando o movimento é mínimo.

INTEGRAÇÃO DE CENAS DE AUTOMAÇÃO INTELIGENTE

Combine o sensor com outros dispositivos da sua casa inteligente para criar cenários automatizados. Por exemplo, ao detectar presença, as luzes podem ser ativadas gradualmente e ajustadas à intensidade ideal, enquanto cortinas motorizadas são abertas para aproveitar a luz natural.

DESIGN DISCRETO E FÁCIL INSTALAÇÃO Projetado para embutir no teto, o sensor possui um design discreto que se adapta perfeitamente ao ambiente. Sua instalação é simples e compatível com diversas aplicações residenciais e comerciais.

FUNCIONALIDADES AVANÇADAS: • Alta Precisão Radar MmWave: Detecção detalhada de movimento e presença estática. • Detecção de Intensidade de Luz: Ajuste automático com base na luminosidade do ambiente. • Controle Remoto pelo Smartphone: Configuração e monitoramento via aplicativo EKAZA. • Integração Zigbee 3.0: Compatível com hubs Zigbee, permitindo automação e integração com outros dispositivos. • Homologação Anatel: Produto certificado, garantindo qualidade e conformidade com as normas brasileiras.

ESPECIFICAÇÕES: • Modelo: EKAC-T3018 • Marca: EKAZA • Tensão de Entrada: AC100-240V 50/60Hz • Frequência do Sensor: 24GHz~24.25GHz • Conexão: Zigbee 3.0 • Sensibilidade: 6 Níveis Ajustáveis • Tempo de Atraso: 3-300S ajustável • Faixa de Iluminação: 0-1000 • Temperatura de Operação: -10 °C ~40°C • Dimensões: (⌀65-H35mm) • Abertura para Instalação: (53-63mm) • APP: EKAZA • Validade: Indeterminado

CONECTIVIDADE: • Zigbee 3.0

APLICATIVO EKAZA • Disponível para Android e iOS.

CONTEÚDO DA EMBALAGEM: • 1x Sensor de Presença Humana EKAZA • 1x Manual

---

# Manual de Usuário EKAZA SENSOR DE PRESENÇA WAVE Para modelo: EKAC-T3018

##

**WAVE | PRESENÇA HUMANA | ZIGBEE 3.0**

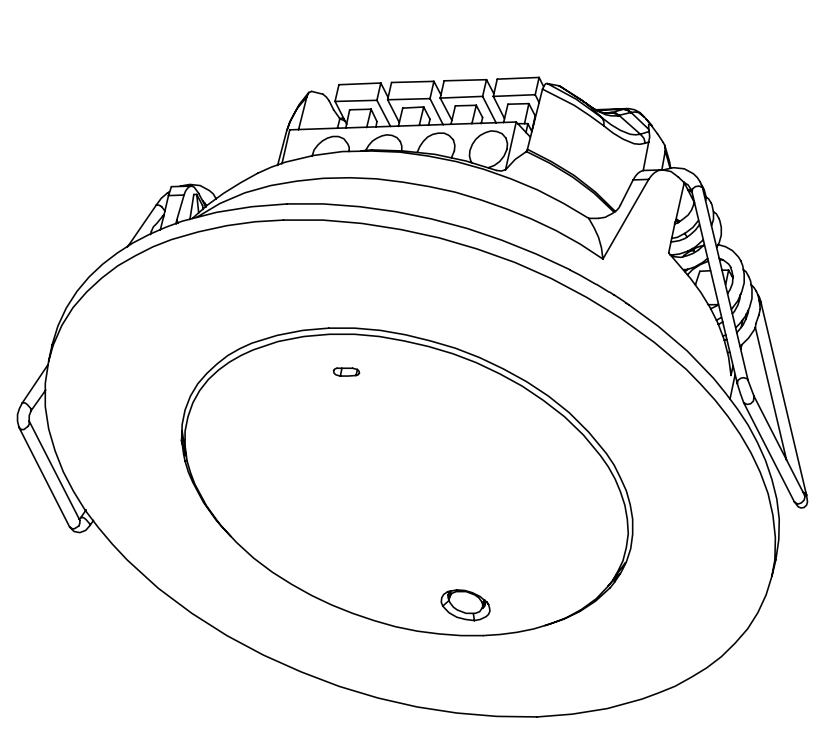

[Ilustração: Imagem do Sensor de Presença EKAZA EKAC-T301B em perspectiva.]

---

## ESPECIFICAÇÕES (Geral)

Você acaba de adquirir um produto da linha EKAZA!

O Sensor de presença é projetado com Zigbee, o que atende à demanda da maioria das famílias. Com sistema de embutir, o que permite colocar o sensor em qualquer local da casa de forma discreta e sofisticada.

Integre diversos dispositivos e transforme sua experiência com automação para ter uma rotina mais confortável.

---

## ESPECIFICAÇÕES (Técnicas)

*   **Modelo:** EKAC-T3018

*   **Tensão:** AC100-240V 50/60Hz

*   **Frequência do sensor:** 24GHz-24.25GHz

*   **Conexão:** Zigbee 3.0

*   **Sensibilidade:** 6 Níveis ajustáveis

*   **Tempo de atraso de desaparecimento do alvo:** 3-300s ajustável

*   **Faixa de exibição de iluminação (Lux):** 0-1000

*   **Temperatura de Operação:** -10 °C - 40°C

*   **Abertura (para instalação):** Ø53-63mm

*   **Dimensões:** Ø65mm - H35mm

*   **APP:** EKAZA

*   **Validade:** Indeterminada

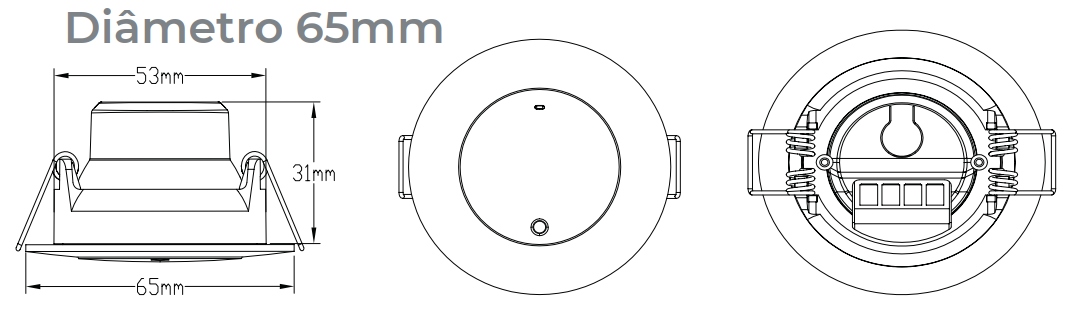

[Ilustração: Diagrama técnico do sensor mostrando o diâmetro de 65mm e a altura de 35mm. Inclui vistas frontal, lateral e traseira com indicação das presilhas de fixação.]

---

## INSTALAÇÃO

**RECOMENDAMOS A CONTRATAÇÃO DE UM PROFISSIONAL DE SUA CONFIANÇA PARA INSTALAÇÃO. DANOS CAUSADOS POR MÁ INSTALAÇÃO NÃO SÃO COBERTOS PELA GARANTIA. SEMPRE DESLIGUE A REDE ELÉTRICA ANTES DE QUALQUER INTERVENÇÃO. EM CASO DE DÚVIDAS ENTRE EM CONTATO CONOSCO.**

**MONTAGEM E DETECÇÃO**

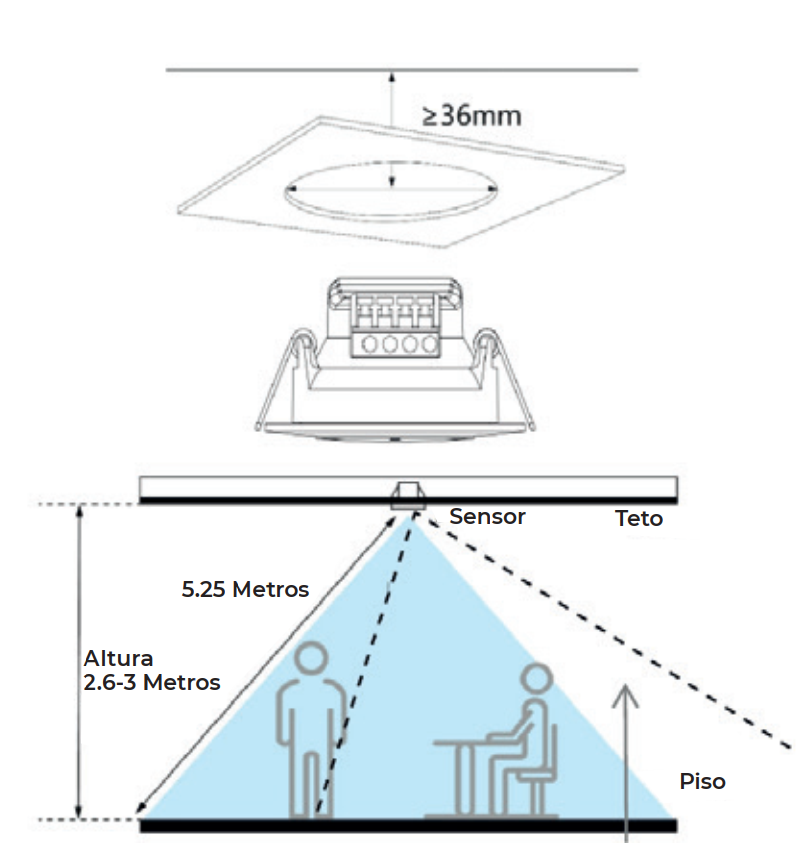

[Ilustração: Diagrama de montagem embutida no teto. Mostra o sensor instalado e o cone de detecção. Altura de 2,8-3 metros, alcance de detecção de 5,25 metros no chão. Teto, Piso, Sensor indicados.]

*   A área de detecção pode ser ajustada em 360°. Ajuste o alcance do ângulo (20 graus Máx.).

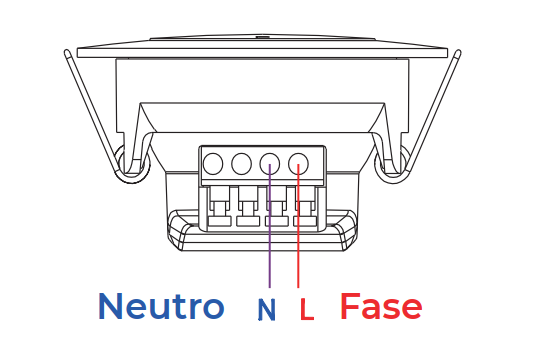

*   **Conexões:** Neutro (N), Fase (L)

**PASSOS DE INSTALAÇÃO:**

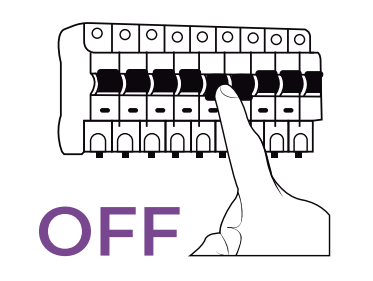

1.  **Desligue sua energia.**

    [Ilustração: Disjuntor na posição OFF.]

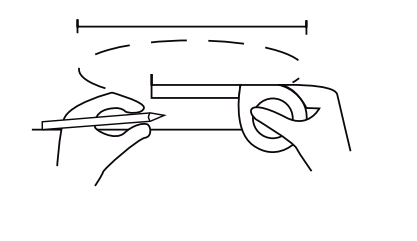

2.  **Faça a demarcação do corte no teto.**

    [Ilustração: Mão marcando o local do corte no teto.]

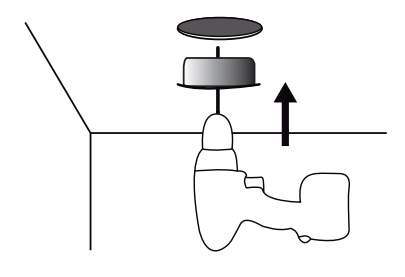

3.  **Faça o corte com o equipamento apropriado.**

    [Ilustração: Serra copo cortando o teto.]

4.  **Conecte os fios de energia.**

    [Ilustração: Sensor sendo conectado aos fios de Fase e Neutro.]

5.  **Encaixe as presilhas no teto.**

    [Ilustração: Sensor sendo encaixado no furo do teto com as presilhas laterais expandindo.]

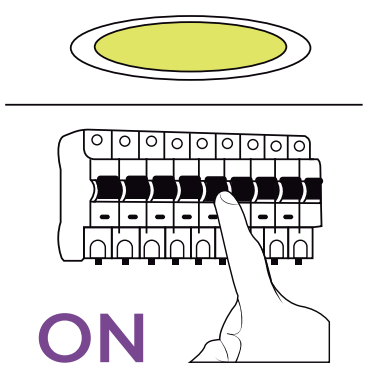

6.  **Instalação concluída. Ligue novamente sua energia.**

    [Ilustração: Disjuntor na posição ON.]

---

## PREPARAÇÃO (Para adicionar ao Aplicativo)

1.  **Registre ou faça o login na sua conta EKAZA.**

    [Ilustração: Código QR para download do aplicativo EKAZA e logos da App Store e Google Play.]

    *   Digitalize o código QR para fazer o download.

2.  **Configure o APP para o sensor.**

    *   Certifique-se de que seu celular foi conectado ao Wi-Fi e é capaz de se conectar à Internet.

    *   **ATIVE O BLUETOOTH:** Verificar de que seu smartphone está com Bluetooth ativado.

    [Ilustração: Controle remoto genérico (representando a interface do app/hub).]

---

## CONFIGURAR HUB ZIGBEE

**HUB ZIGBEE INSTALADO**

O Sensor de Presença suporta apenas a rede Zigbee.

Favor usar um HUB que suporte o protocolo ZIGBEE 3.0. Instale o Hub Zigbee antes de configurar este Sensor.

***Um Hub Zigbee 3.0 (Não incluído) é necessário para usar este produto.***

*Para mais informações sobre a configuração do roteador, por favor, consulte a seção de FAQ em APP EKAZA ou visite suporte.ekaza.com.br*

1.  **Tenha certeza de que o Hub esteja conectado corretamente na energia e no cabo de internet.**

    [Ilustração: Hub Zigbee conectado à energia e ao roteador.]

2.  **Em seu smartphone, toque no botão "+" no canto superior direito, depois toque em "Adicionar Dispositivo".**

    [Ilustração: Tela do aplicativo EKAZA mostrando a lista de dispositivos e o botão "+" destacado.]

3.  **Selecione a categoria "Automação" em seguida selecione o "Smart HUB".**

    [Ilustração: Tela do aplicativo EKAZA "Adicionar Dispositivos" com a categoria "Automação" e o item "Smart HUB" destacados.]

4.  **Selecione uma rede Wi-Fi de 2.4 GHz e digite a senha.**

    [Ilustração: Tela do aplicativo EKAZA solicitando informações da rede Wi-Fi 2.4GHz e senha, com o botão "Próximo" destacado.]

    *   Entre com seu Wi-Fi e toque em **"próximo"**.

5.  **Pressione e segure o botão "reset" do Hub por 6 segundos, a luz indicativa ficará piscando. No aplicativo marque a caixa de confirmação e toque em "próximo".**

    [Ilustração: Imagem de um Hub Zigbee genérico com o botão reset destacado e a instrução para ligar e confirmar que a luz pisca rapidamente. Botão "Próximo" e "Reiniciar Dispositivo" no app.]

6.  **Espere alguns segundos até que a configuração seja concluída.**

---

## CONFIGURAR SENSOR (Adicionar ao Hub)

**ENTRAR NO MODO DE CONFIGURAÇÃO:**

[Ilustração: Sensor de Presença com o botão "Reset" indicado.]

1.  **Pressione e segure o botão "Reset" do Sensor por 10 segundos** até que o LED indicador comece a piscar.

**NO APLICATIVO EKAZA (após o Hub estar configurado):**

2.  **Entre no Hub já configurado** para adicionar o Sensor EKAZA. Toque em **"Adicionar subdispositivos"**.

    [Ilustração: Tela do aplicativo EKAZA mostrando a interface do "EKAZA Smart HUB" sem dispositivos adicionados e o botão "Adicionar subdispositivo" destacado.]

3.  **O dispositivo será detectado automaticamente.** Toque em **"concluir"**. Aguarde o controle ser configurado e estará pronto para seu uso.

    [Ilustração: Tela do aplicativo EKAZA "Pesquisar dispositivo" mostrando "1 dispositivo(s) foram adicionados com sucesso" e o botão "Concluído" destacado.]

---
