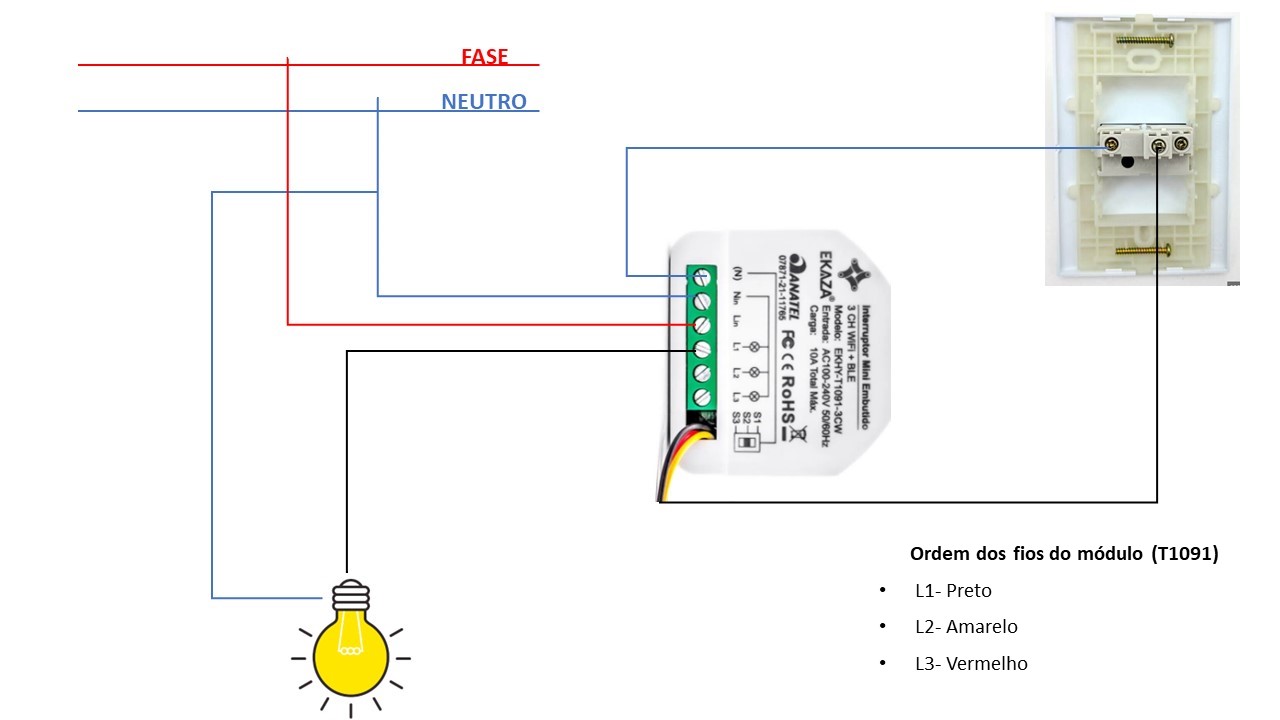

Ordem de ligação para módulo embutido
Para iniciar o processo de instalação, certifique-se que sua energia esteja desligada no disjuntor. Após isso, comece sua instalação alimentando o módulo:
1º F (fase) Lin + N (neutro) Nin;
2º (N) para alimentar seu interruptor + S1 fio preto de retorno do módulo;
3º Alimente sua lâmpada com L1 + (N) ;
4º Ligue o disjuntor;
5º efetue o reset do produto e configure no seu celular.
Para realizar as ligações simples e paralelo, com os retornos de lâmpada na sua instalação, utiliza-se:
L1 ( LÂMPADA) + S1 Fio preto (INTERRUPTOR)
L2 (LÂMPADA) + S2 Fio amarelo (INTERRUPTOR)
L3 (LÂMPADA) + S3 Fio vermelho (INTERRUPTOR)
