ΕΚΛΖΑ INTERRUPTOR COM TOMADA 20A T218

Criada por EKAZA Adentimento, Modificado em Ter, 20 Mai na (o) 11:42 PM por EKAZA Adentimento

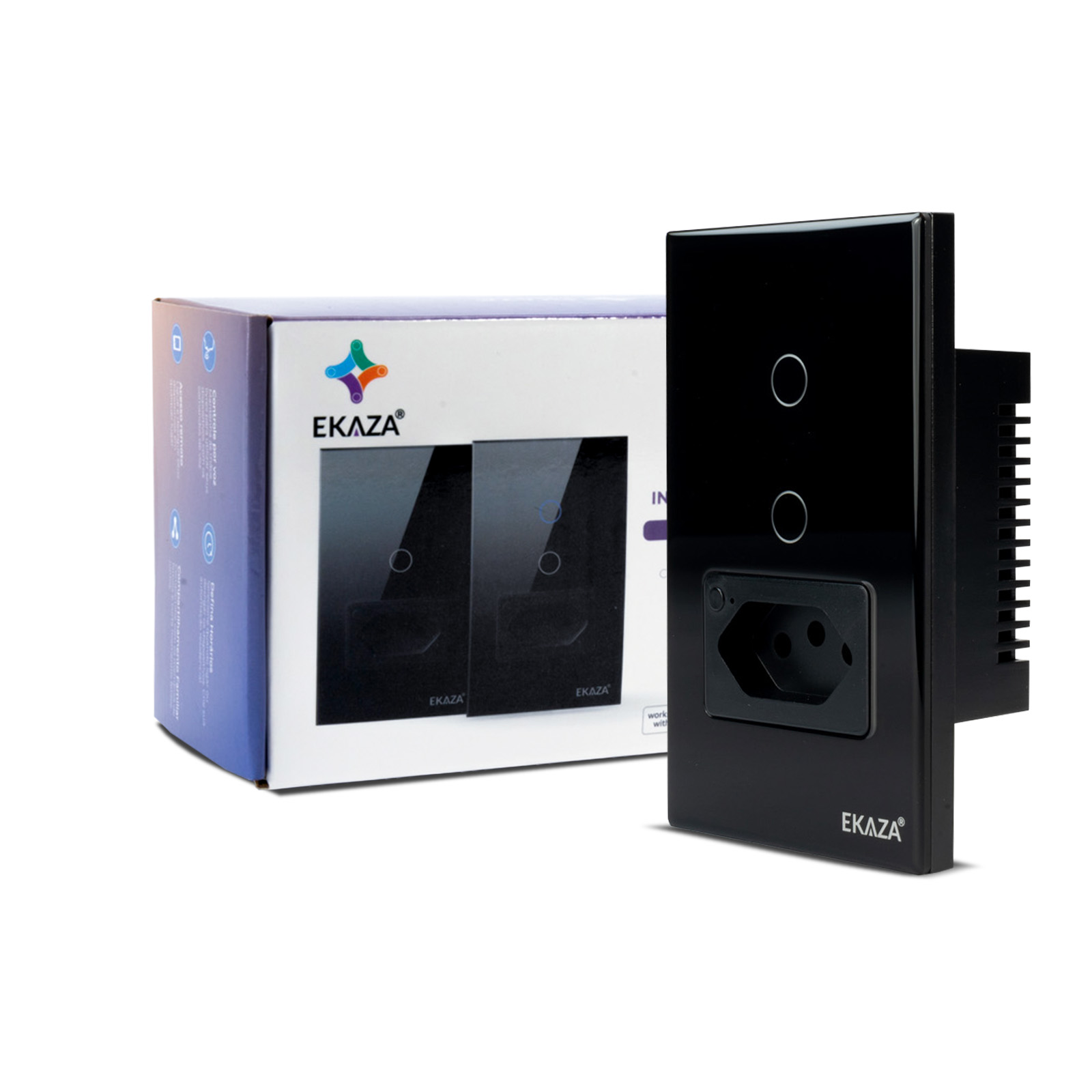

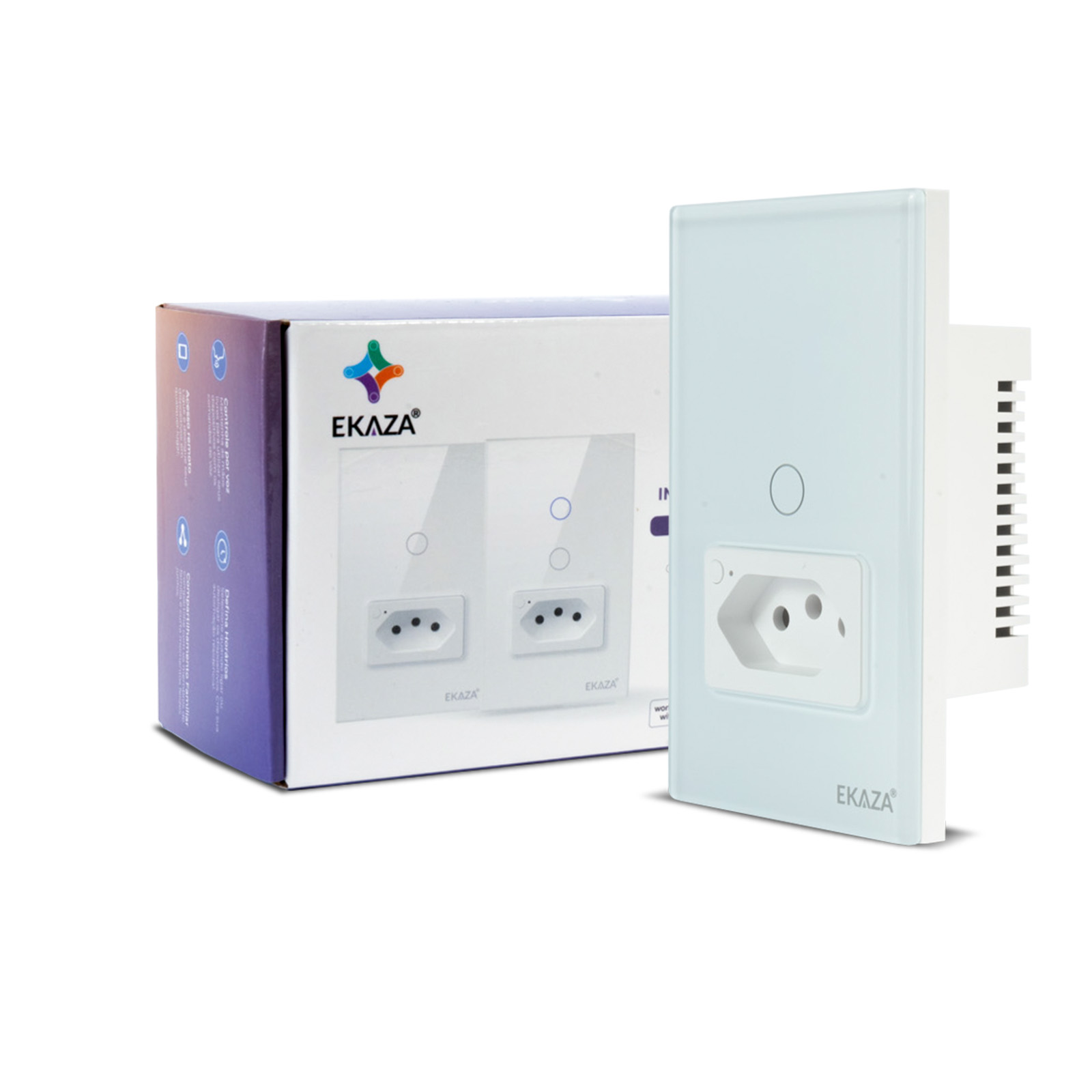

# ΕΚΛΖΑ INTERRUPTOR COM TOMADA 20A

---

# Descrição do produto

## Modelo:

- EKAT-T218-1WB (1CH Branco)

- EKAT-T218-2WB (2CH Branco)

- EKAT-T218-1PB (1CH Preto)

- EKAT-T218-2PB (2CH Preto)

ATENÇÃO! REQUER FIO NEUTRO!

ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V

## ESPECIFICAÇÕES:

• Modelo: EKAT-T218

• Marca: EKAZA

• Tensão: AC 100~250V, 50/60 Hz, Neutro/Fase

• Corrente:

- 20A por Tomada, Máxima 2500W

- 10A por Interruptor, Máxima 800W

- Total 2500W/127V

• Pinos de tomada: 4.8 mm(20A).

• Conexão: 2.4GHz IEEE802.11b/g/n + Bluetooth

• Material: V0 ABS Retardante ao Fogo

• Distância: 20m (Espaço Aberto) ~ 5m (Com Parede)

• Anatel: CB2S | 17869-21-11765

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

## FUNCIONALIDADES

### INTERRUPTOR INTELIGENTE COM TOMADA 20A

O Interruptor Inteligente EKAZA com tomada 20A foi projetado para quem busca praticidade e modernidade no controle de dispositivos elétricos. Este dispositivo multifuncional permite que você controle tanto a iluminação quanto aparelhos eletrônicos de alta potência, proporcionando conveniência e eficiência em seu dia a dia. Com design sofisticado e integração total com seu smartphone, você tem controle total na palma da sua mão.

### PAINEL EM VIDRO TEMPERADO

Equipado com um painel em vidro temperado, o interruptor oferece um visual elegante e durável. Este material não só confere um toque moderno ao ambiente, mas também garante resistência a arranhões e impactos, mantendo seu interruptor sempre com aparência de novo.

### CONTROLE REMOTAMENTE PELO SMARTPHONE

Com o aplicativo EKAZA, você pode controlar a iluminação e os dispositivos conectados à tomada de qualquer lugar. Se você esqueceu de desligar a luz ou deseja ligar um aparelho antes de chegar em casa, tudo pode ser feito através do seu smartphone, com apenas alguns toques.

### CRIAÇÃO DE CENAS DE AUTOMAÇÃO E CONTROLE POR VOZ

Personalize seu ambiente integrando o interruptor com outros dispositivos inteligentes da sua casa. Com a criação de cenas, você pode programar ações automatizadas, como acender as luzes, ligar aparelhos eletrônicos e ajustar outros dispositivos com um único comando de voz ou toque no aplicativo. Imagine chegar em casa e, ao ativar a "Cena Chegada", as luzes se acendem e o ar-condicionado é ligado automaticamente.

## FUNCIONALIDADES AVANÇADAS:

• Painel em Vidro Temperado: Design moderno e sofisticado, ideal para qualquer ambiente, com alta resistência a arranhões e fácil limpeza.

• Agendamento de Horários: Programe o funcionamento de luzes e aparelhos de acordo com sua rotina, economizando energia e trazendo mais conforto para sua casa.

• Paralelo Virtual: Instale em paralelo com facilidade, sem a necessidade de fios adicionais. Perfeito para ambientes que requerem controle em mais de um ponto.

• Controle de Grupos: Agrupe múltiplos dispositivos e controle-os simultaneamente com um único comando, facilitando a gestão de diferentes ambientes da casa.

## Principais Pontos de Venda do Produto :

1. **Alta Capacidade para Tomada (20A):** A tomada integrada suporta até 20 Amperes, permitindo o uso seguro de eletrodomésticos de maior potência como micro-ondas, fornos elétricos, aquecedores e outros aparelhos que demandam mais corrente, uma característica essencial para cozinhas e áreas de serviço.

2. **Conectividade Dupla (Wi-Fi + Bluetooth LE):** A combinação de Wi-Fi para controle remoto e integração com assistentes virtuais, e Bluetooth Low Energy (BLE) para pareamento rápido e possivelmente controle local em caso de falha do Wi-Fi, oferece versatilidade e confiabilidade na conexão.

3. **Design Moderno com Painel Touch 2.5D:** O painel de toque com vidro curvo 2.5D confere um visual elegante e moderno, além de ser mais agradável ao toque, integrando-se bem a decorações contemporâneas.

4. **Funcionalidades Inteligentes Completas:** Inclui controle por aplicativo, temporizadores, contagem regressiva, associação multi-controle para interruptores paralelos inteligentes e compatibilidade com Amazon Alexa e Google Home, oferecendo uma experiência de casa inteligente completa e personalizável.

## CONECTIVIDADE:

• Wi-Fi: 2.4GHz IEEE 802.11b/g/n

• Bluetooth: Sim

COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

APLICATIVO EKAZA:

Disponível para Android e iOS

CONTEÚDO DA EMBALAGEM:

• 1x Interruptor Inteligente com Tomada 20A

• 1x Manual

## A CAIXA CONTÉM:

* 1x Interruptor com tomada

* 1x Manual de Usuário

---

# Manual do produto para ΕΚΛΖΑ INTERRUPTOR COM TOMADA 20A T218

## Link do manual : https://suporte.ekaza.com.br/helpdesk/attachments/67131741371

## AVISO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES DO PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADAS, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

A Produto CONTROLADA(S) NÃO DEVERÁ EXCEDER **4500W EM 220V E 2500W EM 127V** Por Tomada.

Use este dispositivo com fio de cobre ou revestido de cobre.

**Não use com fio de alumínio.**

---

## INSTALAÇÃO

### Passo 1

Desligue o disjuntor e use o testador elétrico para conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

### Passo 2

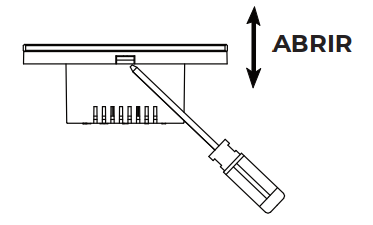

Cuidadosamente remova o interruptor antigo da caixa. Abra o painel.

![Instalação - Passo 2 - Abrir Painel]

### Passo 3

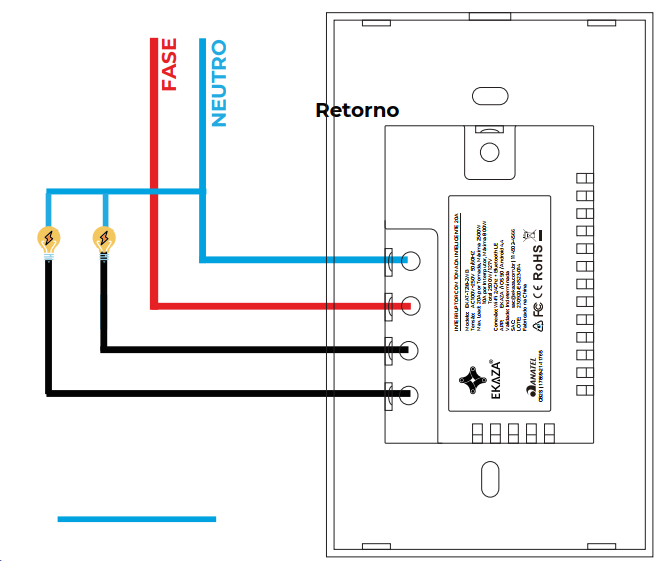

Realize a instalação conforme a figura a seguir.

![Instalação - Passo 3 - Diagrama de Fiação]

*(Legenda: FASE, NEUTRO, Retorno)*

### Passo 4

Parafuse a estrutura na caixa 4x2 e encaixe o painel frontal.

Ligue o disjuntor, realize as configurações com o App EKAZA e aproveite todos benefícios do produto.

---

## ADICIONAR PRODUTO

### RESET O DISPOSITIVO

**ENTRAR NO MODO DE CONFIGURAÇÃO:**

Pressione o Botão de RESET (Qualquer interruptor de toque) e segure por cerca de 5-7 segundos até que o LED sem fio pisque rapidamente.

**ATIVE O BLUETOOTH**

Verificar de que seu smartphone está conectado a Wi-Fi e Bluetooth.

**CONFIGURAR SEU ROTEADOR WI-FI**

Verificar de que seu roteador é **2,4Ghz** e Defina o método de criptografia como **WPA2-PSK** e o tipo de autorização como **AES**.

1. Tenha certeza de que o Interruptor, esteja conectado corretamente na energia.

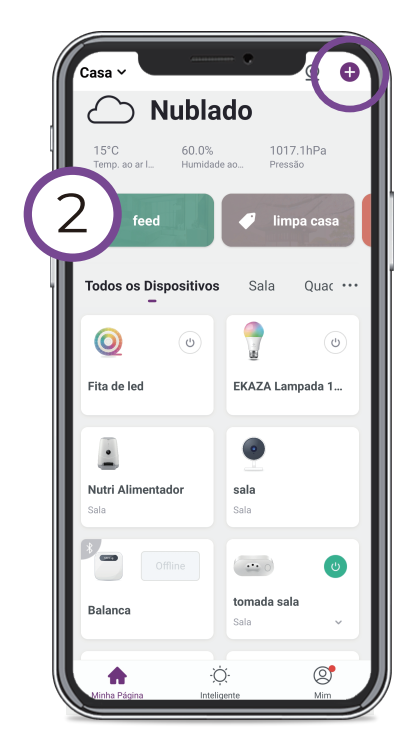

2. Em seu smartphone toque no botão "Adicionar Dispositivo" no centro da tela para configurar. Se já tiver um dispositivo EKAZA, toque no botão "+" no canto superior direito.

![Adicionar Produto - Passo 1 e 2]

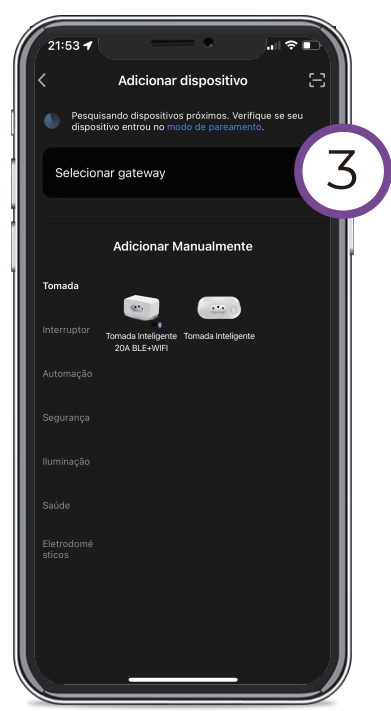

3. Aguarde 2-3 segundos, o sistema descobrirá automaticamente o dispositivo.

![Adicionar Produto - Passo 3]

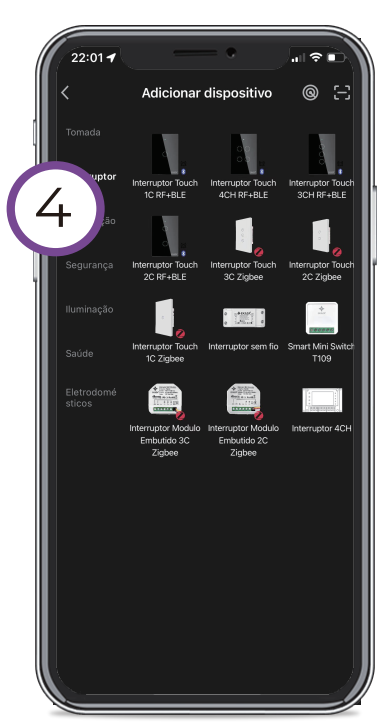

4. Você também pode selecionar diretamente o dispositivo que precisa adicionar na guia Interruptor.

![Adicionar Produto - Passo 4]

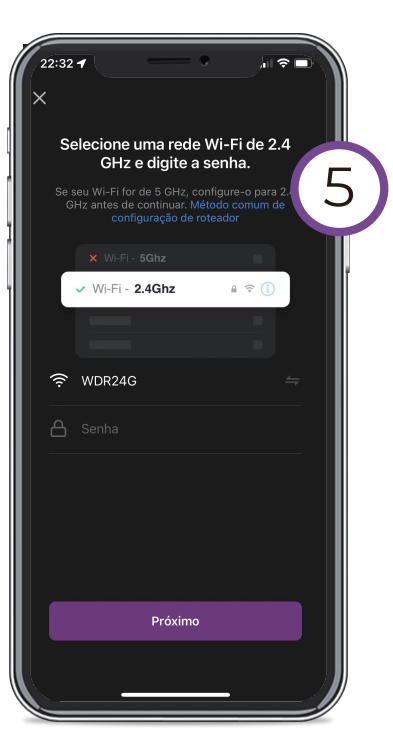

5. Na tela seguinte, digite o nome da rede Wi-Fi e a senha. Em seguida selecione o botão próximo.

**Lembrete:** Você deve conectar na rede Wi-Fi de **2,4GHz**.

![Adicionar Produto - Passo 5]

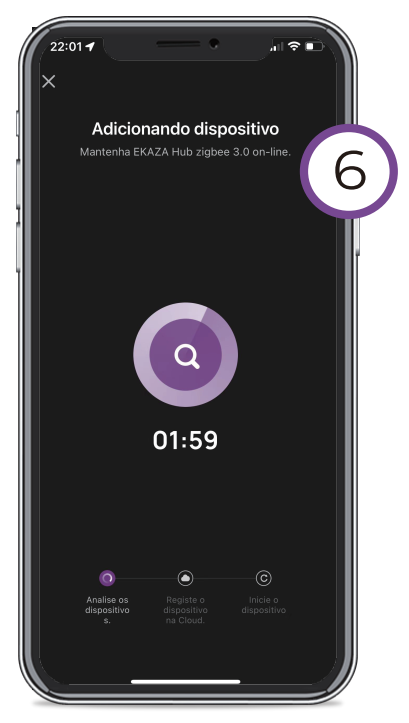

6. Será necessário esperar alguns segundos para que o dispositivo seja adicionado na rede Wi-Fi e esteja pronto para ser usado. (Se o processo falhar, repita os passos anteriores.)

Para finalizar, dê um nome para o dispositivo e indique o cômodo em que ele foi instalado para ser mais fácil identificá-lo.

![Adicionar Produto - Passo 6]

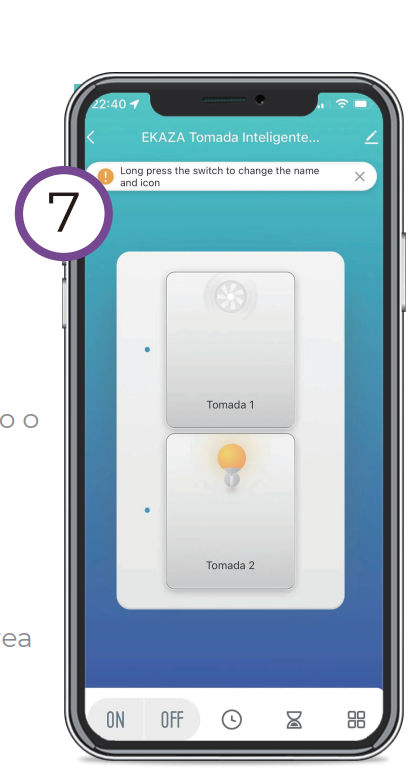

7. Nesta sessão você poderá:

* Ligar/Desligar;

* Alterar o nome (Pressione e seguro o botão);

* Adicionar temporizador;

* Contagem regressiva;

* Ativar e desativar todos os dispositivos configurados nessa área.

![Adicionar Produto - Passo 7 - Funções]

---

## COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:

NOTA: Por favor, confirme que você concluiu com sucesso o método de link WiFi acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1. WiFi adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

**NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

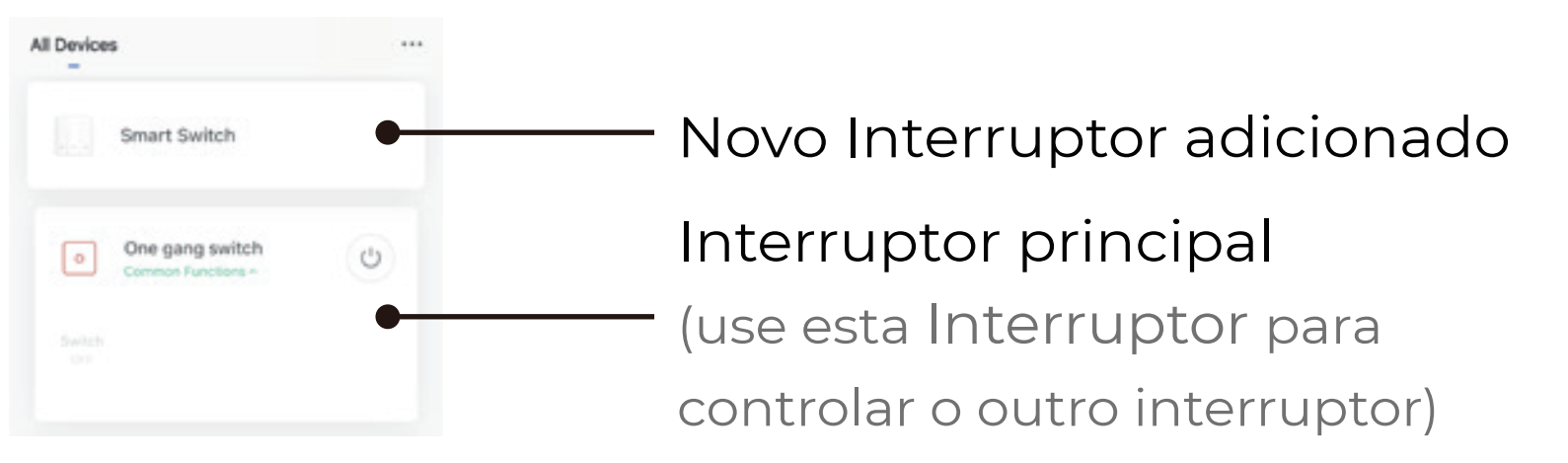

2. Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação.

![Associação Multi-Controle - Dispositivos]

* Novo Interruptor adicionado

* Interruptor principal (use este interruptor para controlar o outro interruptor)

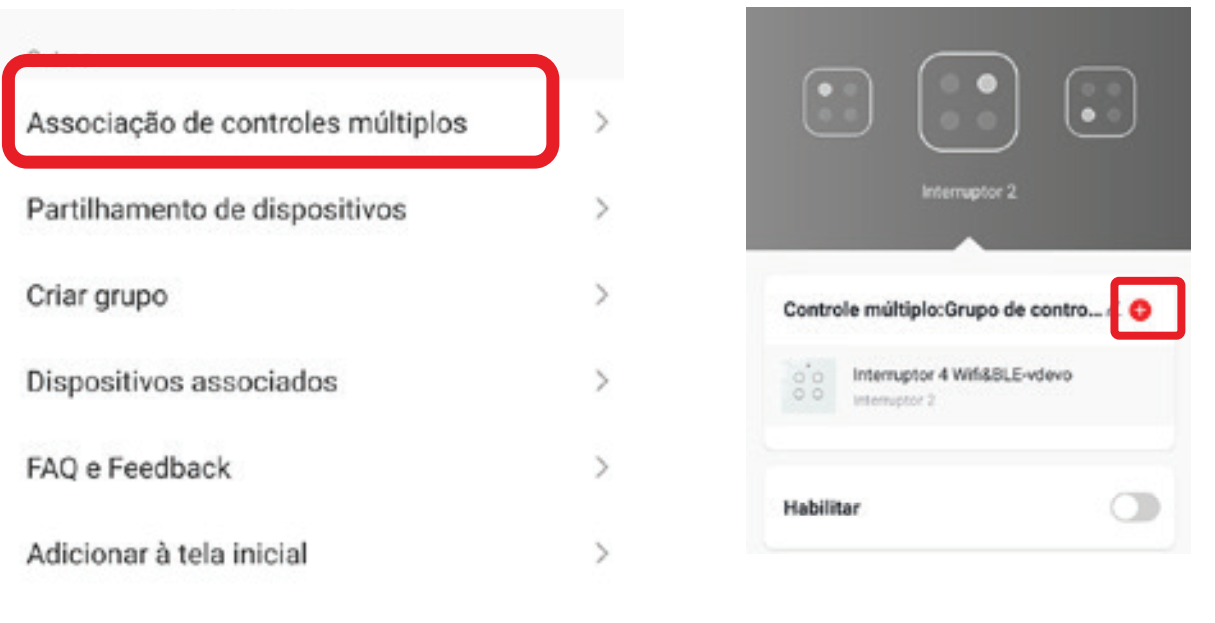

3. Clique no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

![Associação Multi-Controle - Configuração]

4. Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5. Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

* Interruptor Principal

* Interruptor Associado

* Habilite a Função (Toggle)

Observação: confirme se a chave associada está habilitada.

6. Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.

---
