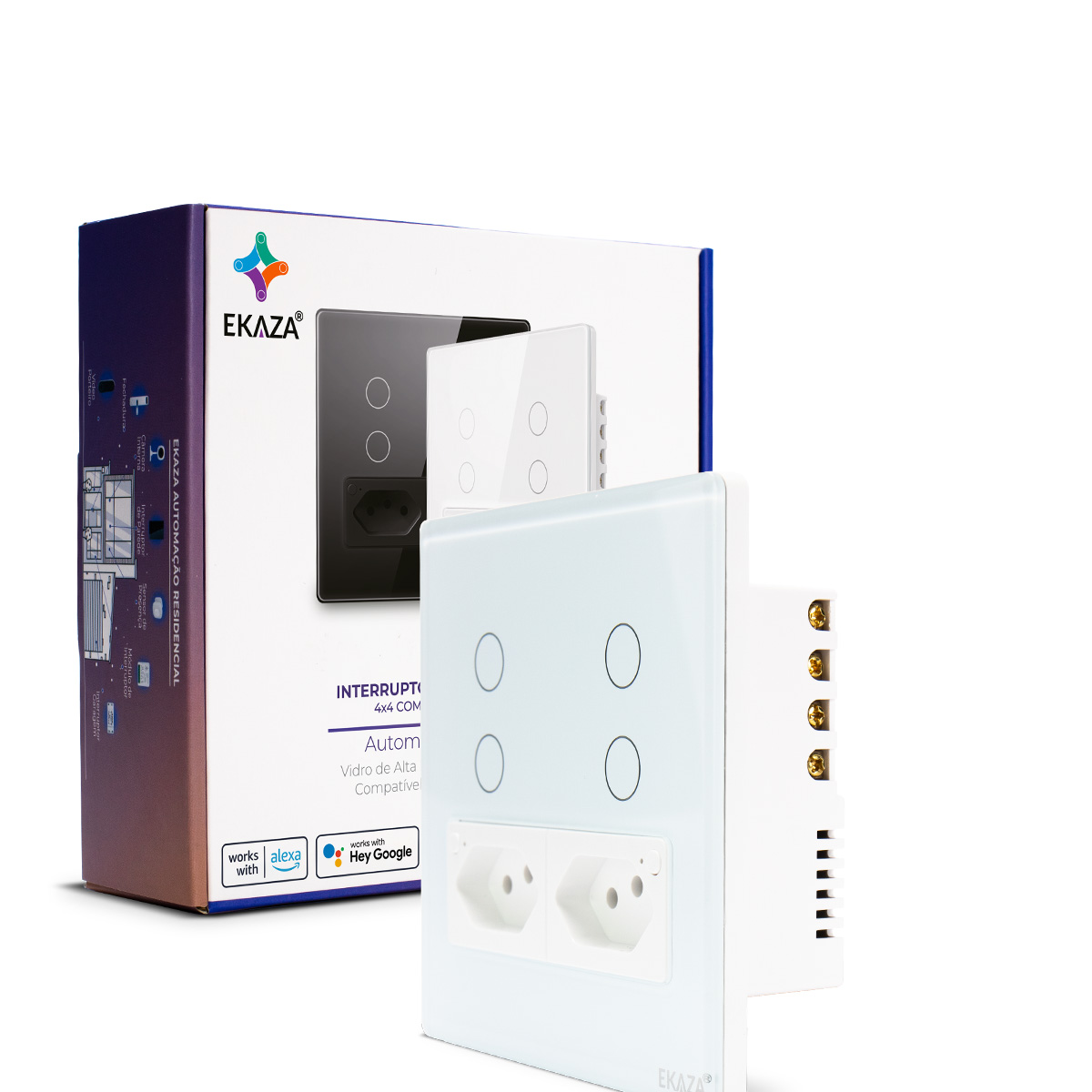

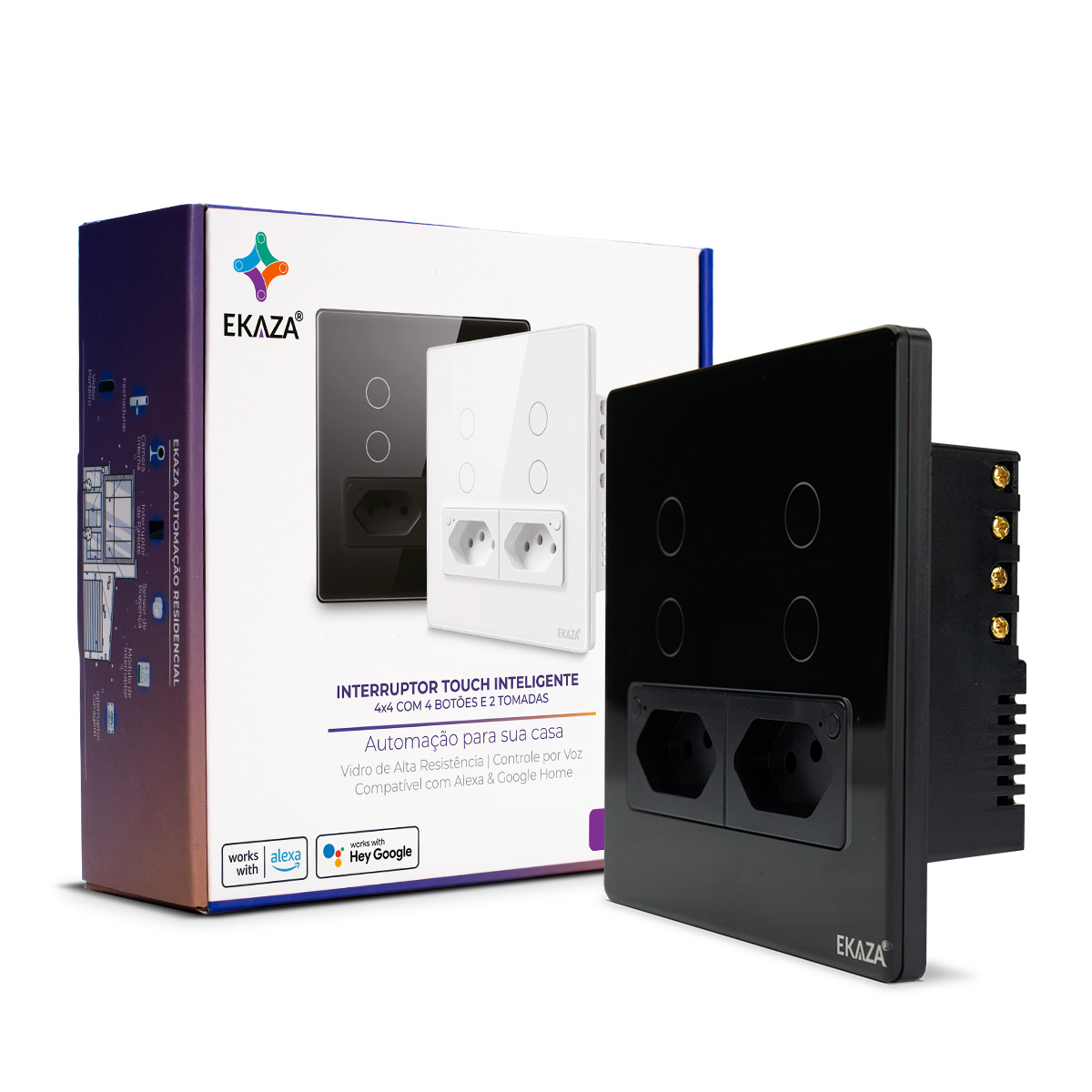

ΕΚAΖΑ INTERRUPTOR TOUCH 4X4 C/ TOMADA INTELIGENTE ZIGBEE +RF 433MHz

Criada por EKAZA Adentimento, Modificado em Ter, 20 Mai na (o) 10:22 PM por EKAZA Adentimento

#Título do Produto

ΕΚΛΖΑ INTERRUPTOR TOUCH COM TOMADA 4X4 INTELIGENTE ZIGBEE 3.0 +RF 433MHz

EKAZA INTERRUPTOR ZIGBEE 3.0 INTELIGENTE 4 BOTÕES es 4x4 C/TOMADAS Alexa

EKAZA INTERRUPTOR INTELIGENTE 4x4 VIDRO 4 BOTÕES 2 TOMADAS

EKAZA INTERRUPTOR TOUCH 4x4 COM 2 TOMADAS E CONTROLE REMOTO

EKAZA INTERRUPTOR 4 BOTÕES+2 TOMADAS INTELIGENTE ZIGBEE 3.0 RF433

EKAZA INTERRUPTOR 4x4 COM 2 TOMADAS INTEGRADAS CONTROLE VOZ

Modelo:

EKAT-T3075-4ZW

EKAT-T3075-4ZP

---

## ESPECIFICAÇÕES

* **Tensão:** 100-240V AC, 50/60 Hz, Neutro/Fase

* **Corrente:** 10A/Iluminação, 16A/Tomada, Total 16A

* **Potência:**

* Iluminação: 200W/Seção, 1100W/110V Total

* Tomada: 1100W/Seção, 1760W/110V Total

* **Conexão:** Zigbee 3.0 + RF:433MHz

* **Material:** Vidro temperado/PC retardante ao fogo

* **Consumo em espera:** < 0,5W/0,1mA

* **Distância:** 30m - 5m (Com Parede)

* **APP:** EKAZA | IOS 8.0 / Android 4.0 ou superior

*(Ícones: Vidro Temperado, Controle por voz, Timer, Cenas, LED ON/OFF, Botão de Reset, Notificação, Controle Remoto, Amazon Alexa, Google Assistente)*

# Descrição do produto

ATENÇÃO! REQUER FIO NEUTRO! ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V

## INTERRUPTOR INTELIGENTE COM CONTROLE TOTAL

Com o Interruptor Inteligente 4x4 da EKAZA, você tem o controle absoluto da iluminação e de dispositivos conectados em sua casa. Com 4 botões touch e 2 tomadas integradas, este interruptor oferece uma experiência moderna e eficiente, combinando tecnologia e design.

## CONTROLE REMOTO E VOZ PARA MAIS PRATICIDADE

Gerencie suas luzes e aparelhos de qualquer lugar através do aplicativo EKAZA. Com suporte a comandos de voz via Alexa e Google Assistente, você pode controlar sua casa sem nem precisar tocar em um botão.

## DESIGN SOFISTICADO E RESISTENTE

O painel em vidro temperado não só proporciona um visual sofisticado como também garante maior resistência a arranhões e desgaste, mantendo a aparência do interruptor como nova por muitos anos.

## PARALELO VIRTUAL E CONTROLE DE GRUPOS

Configure paralelos virtuais e controle múltiplos dispositivos simultaneamente. Ideal para criar cenários de automação que trazem praticidade e economia de energia para sua rotina.

## TOMADA SMART INTEGRADA

As tomadas integradas de 16A são perfeitas para conectar e controlar eletrônicos mais potentes, proporcionando mais segurança e eficiência no uso de seus dispositivos.

## FUNCIONALIDADES AVANÇADAS:

• Painel em Vidro Temperado: Design elegante e resistente a arranhões.

• Padrão 4x4 Brasileiro: Compatível com as caixas de instalação padrão no Brasil.

• Agendamento de Horários: Automatize o funcionamento das luzes e tomadas.

• Botões Touch para Iluminação: Controle sensível ao toque para até 4 seções de iluminação.

• Tomadas de 16A Independentes: Duas tomadas com controle individual, suportando cargas altas.

• Controle Remotamente pelo Smartphone: Gerencie sua casa de qualquer lugar com o app EKAZA.

• Controle por Voz via Assistentes Virtuais: Totalmente integrado com Alexa e Google Assistente.

• Criação de Cenas de Automação: Personalize ambientes e automatize sua casa.

• Paralelo Virtual: Controle várias luzes de diferentes pontos sem necessidade de fios adicionais.

• Controle de Grupos: Gerencie múltiplos dispositivos simultaneamente.

## Principais Pontos de Venda do Produto:

1. **Conectividade Híbrida Avançada (Zigbee 3.0 + RF 433MHz):** Oferece a estabilidade e eficiência da rede Zigbee para automação residencial e integração com o hub, além da flexibilidade do RF 433MHz para uso com controles remotos físicos, proporcionando múltiplas formas de controle.

2. **Design Elegante e Funcional (4x4 com Tomada Integrada):** Painel de vidro temperado touch sofisticado que se adapta a diversos estilos de decoração, combinando interruptores de luz e uma tomada inteligente em uma única unidade 4x4, otimizando espaço e funcionalidade.

3. **Controle Inteligente Versátil com Funções Extras:** Além do controle por app, voz (Alexa/Google) e RF, possui funções como Trava para Crianças (Child Lock), Tempo Cíclico (Cycle Time), Tempo Aleatório (Random Time) e Interruptor Pulsante (Inching Switch), oferecendo automação personalizada e segurança.

4. **Capacidade Robusta e Multi-Controle:** Suporta cargas significativas tanto na iluminação (até 1100W total) quanto na tomada (até 1760W), e permite a função de Associação Multi-Controle para criar cenários de interruptores paralelos (three-way) de forma inteligente via app, sem necessidade de refiação complexa.

## COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

## APLICATIVO EKAZA:

Disponível para Android e iOS

## CONTEÚDO DA EMBALAGEM:

• 1x Interruptor Inteligente 4x4 com 4 Botões e 2 Tomadas

• 1x Manual

---

# Manual do ΕΚAΖΑ INTERRUPTOR TOUCH C/ TOMADA 4X4 ZIGBEE +RF T3075-4ZW

Link do Manual T3075-4ZW : https://suporte.ekaza.com.br/helpdesk/attachments/67131740459

# INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES OU PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

* A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **1100 W (TOTAL)**.

* A(S) TOMADA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **1760 W (TOTAL)**.

* A(S) LUMINÁRIA(S) + TOMADA(S) TOTAL NÃO DEVERÁ EXCEDER **1760 W (TOTAL)**.

### Passo 1

Desligue o disjuntor e use o testador elétrico para testar a energia.

Certifique-se de que o disjuntor esteja desligado antes de conectar a fiação.

### Passo 2

* Remova a placa de parede existente, ligue a energia no disjuntor e use um testador elétrico para verificar qual fio é o fio fase; o testador piscará e/ou tocará quando chega perto de um fio fase.

* Desligue a energia do disjuntor e use o cabo elétrico/testador se a energia estiver desligada e, em seguida, puxe o interruptor existente, rotular o fio fase e outros fios, desconectar os fios do interruptor existente com um alicate.

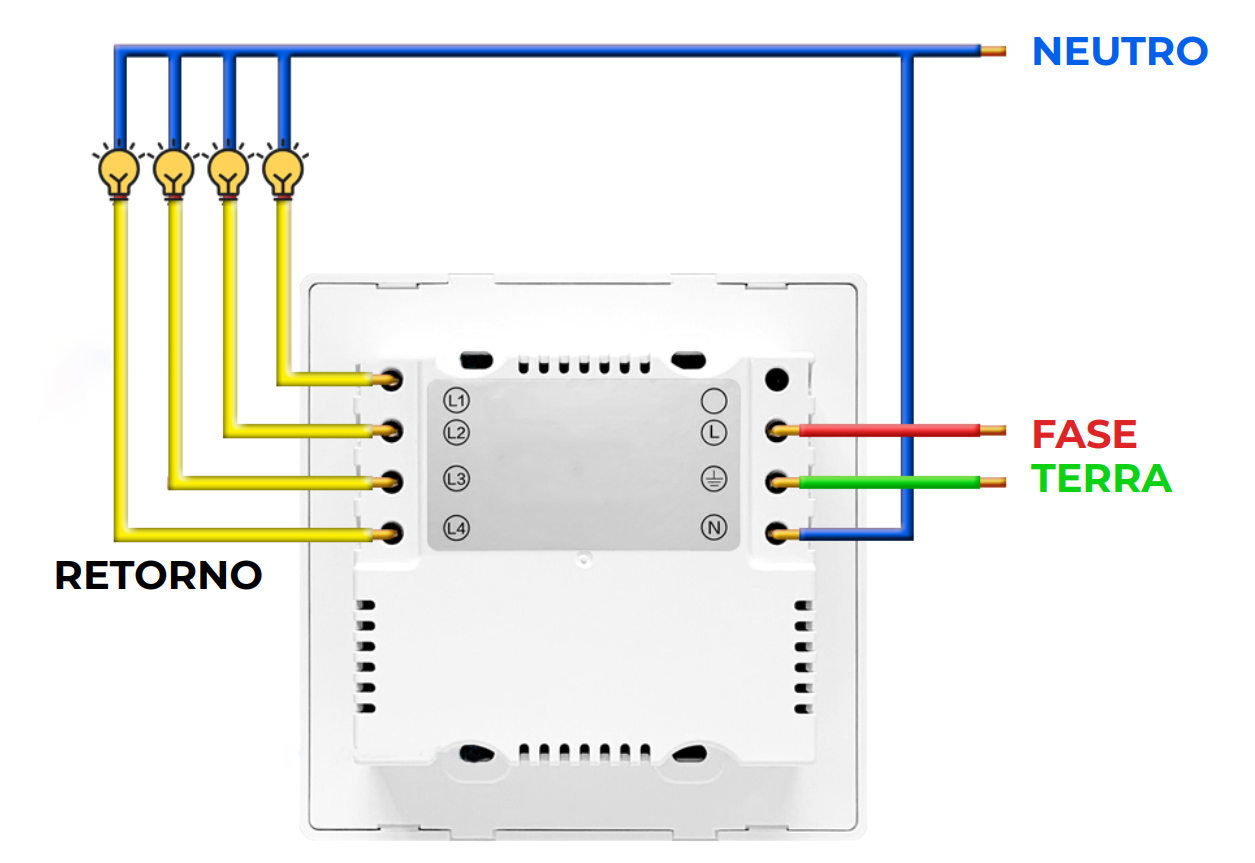

* Siga o diagrama de fiação para conectar os fios do interruptor aos fios na caixa de parede com os condutores de fio.

![Diagrama de Fiação Interruptor Touch]

*(NEUTRO, RETORNO, FASE, TERRA)*

### Passo 3

* Monte o interruptor com os parafusos fornecidos e encaixe na parede.

### Passo 4

* Ligue a energia novamente no disjuntor e depois ligue a luz acenderá.

---

## CONFIGURAR HUB ZIGBEE

**ATIVE O BLUETOOTH**

Verificar de que seu smartphone está com Bluetooth ativado.

**HUB ZIGBEE INSTALADO**

O interruptor suporta apenas a rede Zigbee.

Favor usar um HUB que suporte o protocolo ZIGBEE 3.0. Recomenda-se usar o ZIGBEE HUB modelo EKVZ-T1010 da marca EKAZA. Instale o hub zigbee antes de configurar este Interruptor.

1. Tenha certeza de que o Interruptor, esteja conectado corretamente na energia.

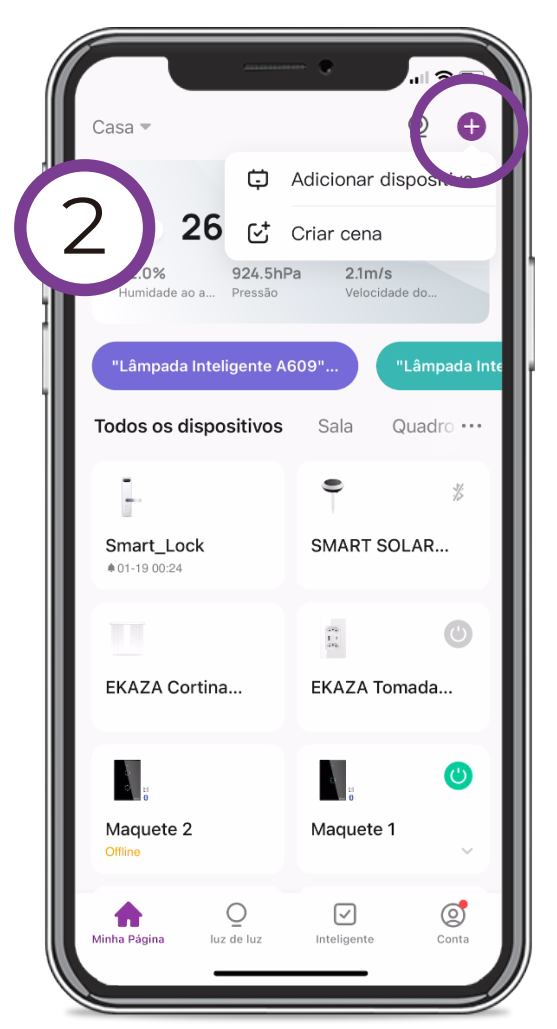

2. Em seu smartphone toque no botão Adicionar Dispositivo no centro da tela para configurar. Se já tiver um dispositivo EKAZA, toque no botão "+" no canto superior esquerdo.

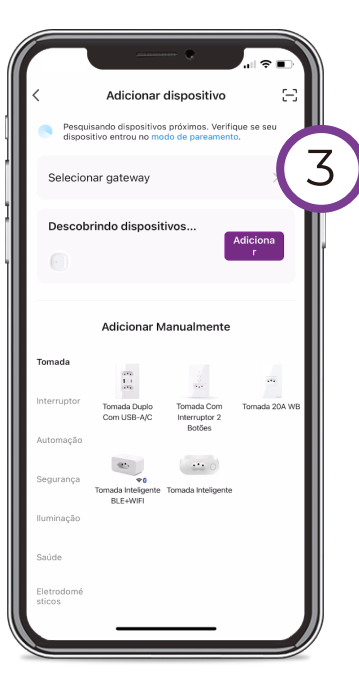

3. Aguarde 1-3s, então o Hub será automaticamente na tela. Clique em "adicionar".

![Configurar Hub - Hub Encontrado Touch]

4. Selecione seu Wifi e espere alguns segundos até a que a configuração seja concluída.

---

## CONFIGURAR INTERRUPTOR

### ENTRAR NO MODO DE CONFIGURAÇÃO:

1. Como Reset o produto: Pressione e segure qualquer botão do interruptor por 6 segundos até que o indicador verde pisque rapidamente.

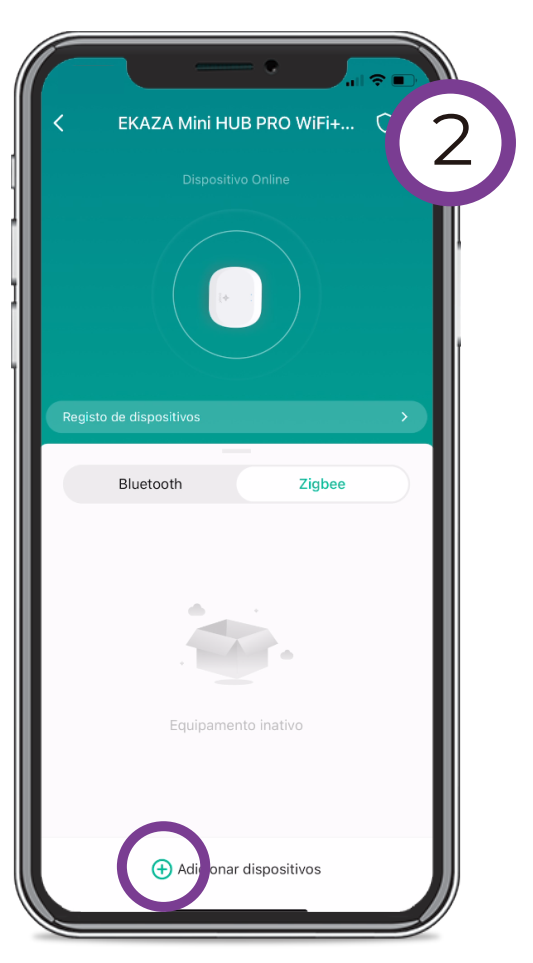

2. Entre no Hub já configurado para adicionar o Interruptor EKAZA. Selecione a aba Zigbee e Toque em "Adicionar dispositivos".

![Configurar Interruptor - Hub e Adicionar Touch]

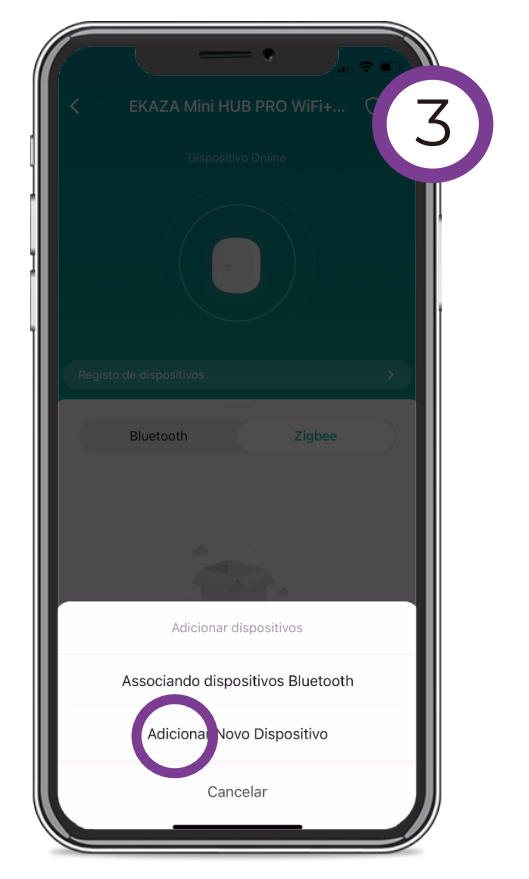

3. Toque em "Adicionar Novo Dispositivo".

![Configurar Interruptor - Adicionar Novo Touch]

4. O dispositivo será detectado, automaticamente aguarde alguns segundos para o interruptor ser configurado e estará pronto para seu uso.

---

## CONFIGURAR MODO RF 433MHZ

### EMPARELHAR E EXCLUIR O CÓDIGO RF

1. **Como emparelhar o código RF**

1.1 Clique no botão do interruptor que você quer atribuir por 10 vezes continuamente em 10 segundos, o LED verde piscará rapidamente.

1.2 Com o LED Piscando, pressione o botão do controle RF.

1.3 Caso queira atribuir aos demais botões, repita o processo.

2. **Como excluir o pareamento RF**

2.1 Clique no botão do interruptor atribuído que você deseja excluir por 20 vezes em 20 segundos. O LED verde piscará rapidamente e vai parar sozinho logo em seguida, isso significa que a exclusão foi concluída com sucesso.

2.2 Para excluir as demais atribuições, repita o mesmo processo.

---

## ASSOCIAÇÃO MULTI-CONTROLE

### COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:

NOTA: Por favor, confirme que você concluiu com sucesso o método de link do interruptor ao hub acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1. WiFi (Zigbee) adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

**NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

2. Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação

* Novo Interruptor adicionado

* Interruptor principal (use este Interruptor para controlar o outro interruptor)

3. Clique no ícone de lápis (editar) no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

4. Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5. Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

* Interruptor Principal

* Interruptor Associado

* Habilite a Função (Toggle)

Observação: confirma se a chave associada está habilitada.

6. Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.

---

## Funções Adicionais (via App EKAZA)

* **Child Lock (Trava para Crianças):** Só pode ser ativada ou desativada através do aplicativo.

* **Cycle Time (Tempo Cíclico):** Liga ou desliga em horários fixos de forma repetitiva.

* **Random Time (Tempo Aleatório):** Liga e desliga em horários aleatórios dentro de um período definido.

* **Inching Switch (Interruptor Pulsante/Temporizado):** Desliga automaticamente após um período ligado, ou liga automaticamente após um período desligado (aplicável à tomada e/ou interruptores).

---
