# EKAZA Cortina Inteligente WiFi até 4,2M Motorizada Alexa e Google

Modelo:  EKNH-T216

## FUNCIONALIDADES

### CORTINA INTELIGENTE WIFI

Transforme sua casa em um ambiente mais moderno e prático com a Cortina Inteligente WiFi da EKAZA. Controle a abertura e fechamento da cortina de qualquer lugar pelo seu smartphone, ajuste o tamanho do trilho de acordo com suas necessidades e aproveite a integração com assistentes virtuais para criar cenas automatizadas.

### DESIGN SILENCIOSO

Com um motor silencioso, a cortina inteligente da EKAZA garante operação suave e sem ruídos, proporcionando conforto e praticidade sem comprometer o ambiente.

###  CENA CINEMA

Aproveite para Integrar com outros dispositivos inteligentes e crie a atmosfera perfeita para sua sessão de cinema em casa. Com apenas um comando de voz, feche as cortinas, apague as luzes e ligue a TV, tudo de forma automatizada.

###  AGENDAMENTO DE HORÁRIOS

Programe a abertura e fechamento da cortina conforme a sua rotina. Mantenha sua casa protegida e iluminada na hora certa, todos os dias.

###  FUNCIONALIDADES AVANÇADAS:

• Ajuste do tamanho do Trilho: Personalize o comprimento do trilho conforme o espaço disponível, ajustando os trilhos com forme sua necessidade.

• Controle remotamente pelo Smartphone: Gerencie a cortina de qualquer lugar usando o aplicativo EKAZA.

• Controle por Voz via Assistentes Virtuais: Utilize comandos de voz para controlar a cortina com praticidade.

• Design Silencioso: A operação do motor é extremamente silenciosa, ideal para qualquer ambiente.

• Criação de cenas de automação: Configure cenários que integram a cortina com outros dispositivos inteligentes da sua casa.

## ESPECIFICAÇÕES:

• Nome do Produto: Cortina Inteligente WiFi

• Modelo: EKNH-T216

• Entrada: AC 90V ~ 240V 50/60Hz

• Potência: 20W / 2.0Nm

• Velocidade: 100RPM 7/10/13 CM/S

• Modelo de Motor: GM46

• Material: Alumínio

• Peso Suportado: 50Kg

• Comprimento: 4,2m ~ 1,2m

• Ruído: 20dB

• Conexão: Wi-Fi 2.4GHz IEEE 802.11b/g/n

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

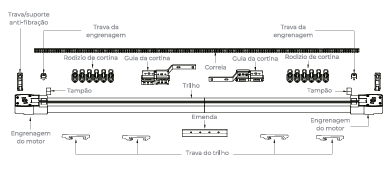

## CONTEÚDO DA EMBALAGEM:

• 1x Cortina Inteligente

• 1x Caixa do motor

• 1x Controle

• 15x Rodízios de cortina

• 2x Travas/suporte anti-vibração

• 7x Trilho

• 2x Engrenagem do motor

• 2x Travas da engrenagem

• 4x Travas de trilho

• 1x Correia

• 2x Guias da cortina

• 6x Emendas

• 3x Tampões

# Manual do Cortina Inteligente WiFi até 4,2M Motorizada Alexa e Google T216

Link do manual cortina Wifi : https://ekstech.freshdesk.com/helpdesk/attachments/67131814956

## GUIA DE INSTALAÇÃO

## VEJA MAIS

Escaneie o código QR e veja mais sobre a cortina, e a EKAZA. Nós da EKAZA preparamos este espaço especial pensando em você, cliente que fez um gasto de uma compra que foi realizado através dos seguimentos também descrito neste mesmo manual, lembrando que acompanhado do manual o produto poderá te guiar para a instalação da cortina inteligente, será melhor, podendo esclarecer as suas dúvidas e economizando o seu tempo na montagem.

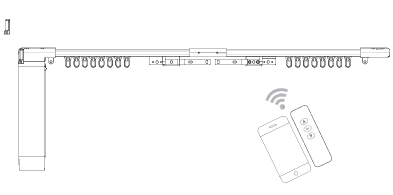

## SOBRE O PRODUTO

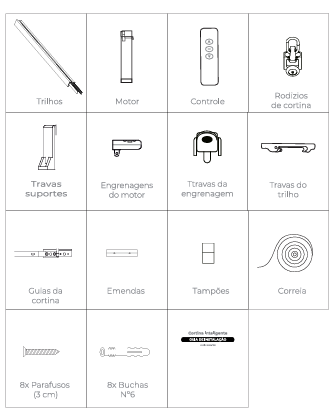

## CONTEÚDO

## DIMENSÕES

### TRILHOS

### COMO OBTER DIFERENTES TAMANHOS

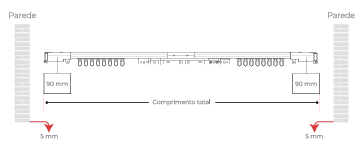

### COMPRIMENTO DO TRILHO

*   Parede

*   Comprimento total

*   5mm

*   Acabamento final = parede de ponta a ponta - [ ] cm.

*   Comprimento de acabamento de montagem da parede = tamanho da janela + 20cm

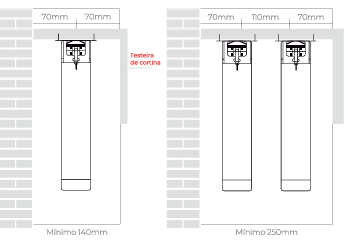

### DIMENSÕES (Instalação Cortina)

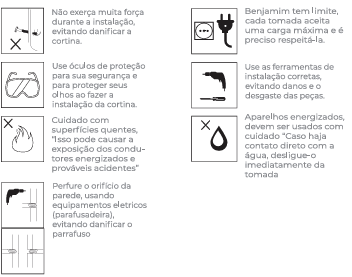

## SEGURANÇA ANTES DA INSTALAÇÃO

## MONTAGEM DO TRILHO DA CORTINA

### Trilho da cortina

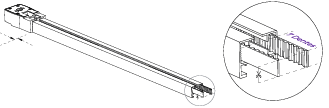

**1º Passo - Use uma correia dentada**

Observe que a pista não pode ser inserida no motor. A correia passa pelo motor e guia o trilho completamente. Ao usar uma correia use primeiro a extremidade principal.

**2º Passo - Determine o comprimento da correia dentada**

Observe que o trilho fixo guia está instalado com a engrenagem principal, sem poder mover a guia na caixa de engrenagem principal. Ambas as correias finais se dividem para mostrar 7 (sete) correias dentadas do trilho, quando expostas na extremidade da correia usando um grampo padrão.

Certifique-se de que as duas extremidades da correia estejão alinhadas.

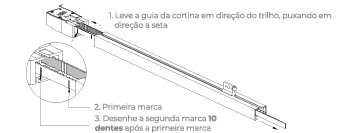

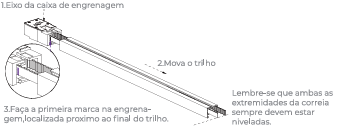

**3º Passo - Desenhe a primeira linha de marcação**

## PASSO A PASSO (Montagem do Trilho)

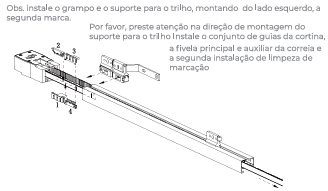

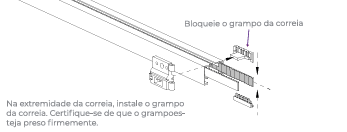

**4º Passo - Instale o grampo de correia do primeiro trilho**

**5º Passo - Complete o cinto cerca de 10 (dez) correias dentadas do lado**

**6º Passo - Instale o segundo conjunto de guias da cortina**

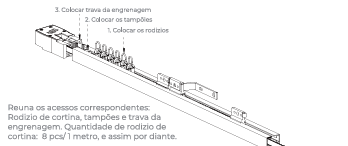

**7º Passo - Coloque os rodízios, tampões e a trava da engrenagem**

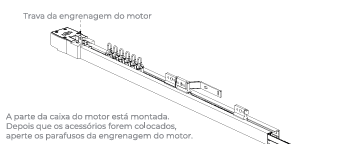

**8º Passo - Parafuse a trava da engrenagem do motor**

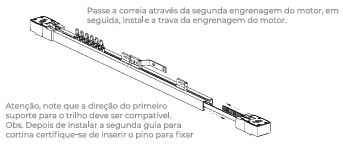

**9º Passo - A correia percorre pela segunda engrenagem do motor.**

**10º Passo - Instale a segunda guia da cortina**

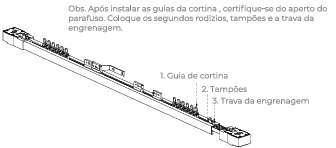

**11º Passo - Coloque os segundos rodizios, tampões e a trava da engrenagem**

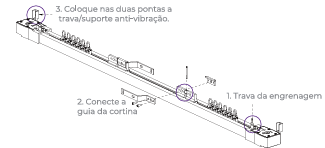

**12º Passo - Conecte os  componentes da guia da cortina**

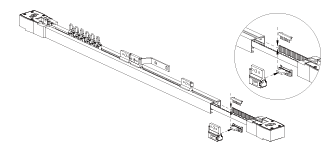

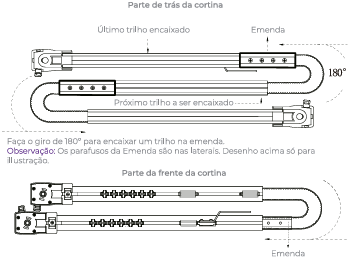

## MONTAGEM DOS TRILHOS COM A EMENDA

**1º Passo: Desembalar**

**2º Passo: Encaixe**

**3º Passo: Monte o guia da cortina**

## ORIENTAÇÕES REFERENTE AO PRODUTO

**IMPORTANTE:**

Leia atentamente as intruções abaixo para que a instalação seja concluída, caso precise fazer a troca do lado da parede (lado direito ou lado esquerdo) da caixa do motor, siga os passos.

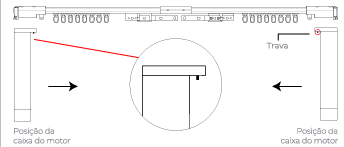

### DIREÇÃO DA CAIXA DO MOTOR

Para que a caixa do motor possa se encaixar na engrenagem, é preciso que a trava esteja virada para o lado dos trilhos.

**Observação:** Para desencaixar a caixa do motor, puxe a trava para baixo fazendo-a se desenroscar da engrenagem do motor e arraste-a para soltá-la.

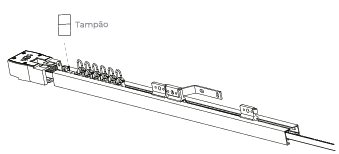

### PARA QUE SERVE O TAMPÃO

Não esqueça: de colocar o tampão antes de instalar a trava da engrenagem, pois sem o tampão pode haver o desgaste dos rodízios da cortina.

1º Colocar os rodízios;

2º Colocar tampão;

3º Trava da engrenagem.

## INSTRUÇÕES DE FIAÇÃO DO MOTOR

Fonte de alimentação plug-in direto: Pode realizar controle remoto, contato direto e função de partida suave.

**Conexão do fio, com 5 (cinco) núcleos:** Pode realizar o forte controle de corrente, controle de corrente fraca, RS485, conexão de rede e realizar o controle remoto, contato direto, funções de controle e a inicialização manual.

*   Quando o fio marrom é conectado e o fio azul é desconectado, o motor gira para frente (somente abertura).

*   Quando o fio azul é conectado e o fio marrom é desconectado, o motor gira para trás (somente fechamento).

*   Quando os fios marrom e azul são desconectados, o motor para.

**Nota:** A tensão da linha de controle de corrente forte é de: AC90-240 50/60HZ.

## DESCRIÇÃO DO BOTÃO DO MOTOR

## FIAÇÃO DE CONTROLE DE CORRENTE FRACA

## CONFIGURAÇÕES

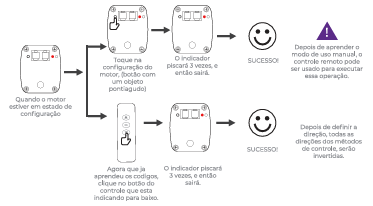

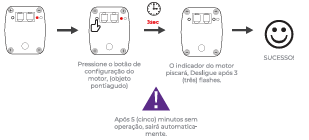

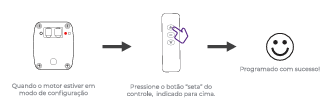

## APRENDA A PROGRAMAR

## CONFIGURAÇÃO REVERSA

## RESTAURAR CONFIGURAÇÕES DE FÁBRICA

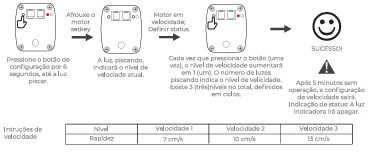

## AJUSTE DE VELOCIDADE

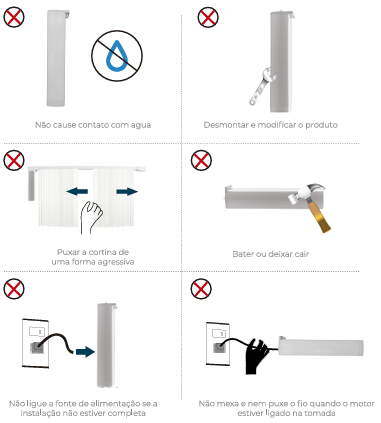

## O QUE NÃO FAZER COM O PRODUTO

**Observações:** Qualquer ação feita acima a empresa não se responsabiliza pelo dano do produto.

## CONFIGURAÇÕES DO APP

1.  **Faça o download ou escaneie o código QR e instale o aplicativo EKAZA para o IOS ou o Android.**

2.  **Depois de baixado, o aplicativo solicitará que você registre seu dispositivo.**

3.  **Digite o seu e-mail que faz você se sentir confortável e selecione o país em que vive, você criará uma senha.**

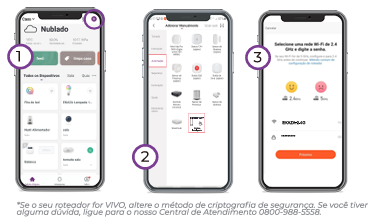

### Configuração (Pairing com o App)

1.  **Coloque na bateria.**

    *Se o seu roteador for VIVO, altere o método de criptografia do roteador da segurança.

2.  **Toque no botão Adicionar Dispositivo no centro da tela para configurar a Cortina. Se já tiver o dispositivo EKAZA, toque no "+" no canto superior esquerdo.**

3.  **Escolha a aba "Automação" e depois toque em "Cortina Inteligente".**

4.  **Pressione e segure o botão "Reset" por 6s. Confirmar luz piscando rapidamente e depois digite o nome da rede Wi-Fi e senha.**

    Não pressione o botão de reinicialização com força.

    **Importante:** Seu Wi-Fi deve estar a 2,4 GHz e não deve estar a mais de 30 m de distância do seu roteador.

5.  **Será necessário esperar alguns segundos para que o dispositivo seja adicionado na rede Wi-Fi e esteja pronto para ser usado. (Se o processo falhar, repita os passos anteriores). Para finalizar, dê um nome para o dispositivo e indique o cômodo em que ele foi instalado para ser mais fácil identificá-lo.**
