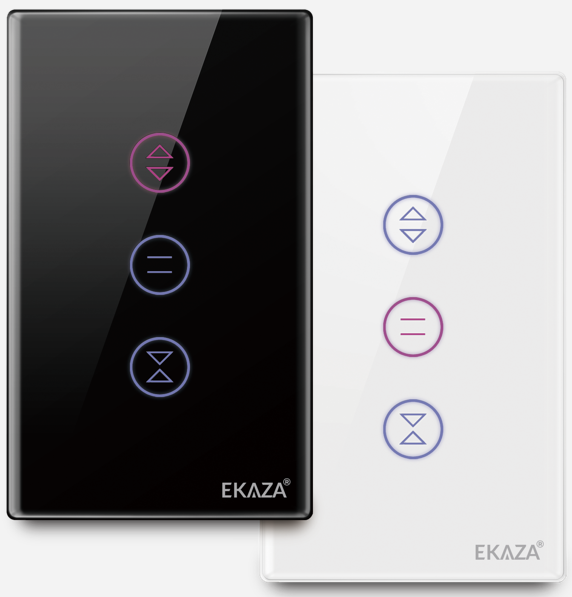

# Interruptor de Cortina Inteligente Wifi

Modelo do produto

- EKAT-T320-1W

- EKAT-T320-1P

## Descrição do produto

### CONTROLE SOFISTICADO E EFICIENTE PARA CORTINAS AUTOMÁTICAS

### AGENDAMENTO DE HORÁRIOS SIMPLIFICADO

### CONTROLE REMOTO E VOZ COM FACILIDADE

### CRIAÇÃO DE CENAS DE AUTOMATIZAÇÃO PERSONALIZADAS

## FUNCIONALIDADES AVANÇADAS:

## ESPECIFICAÇÕES:

•  Consumo em espera: <0.3W

## CONTEÚDO DA EMBALAGEM:

# Manual de ΕΚΛΖΑ INTERRUPTOR DE CORTINA INTELIGENTE PAINEL TOUCH WI-FI EKAT-T320

Link do manual : https://suporte.ekaza.com.br/helpdesk/attachments/67131826522

## AVISO - ANTES DA INSTALAÇÃO

*   **AVISO DE RISCO DE CHOQUE:** ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

*   **ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.**

### CUIDADOS COM A INSTALAÇÃO:

DESLIGUE OS DISJUNTORES DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

### IMPORTANTE:

O(S) MOTOR(ES) CONTROLADO(S) NÃO DEVERÁ EXCEDER **1100 W (TOTAL)**.

---

## INSTALAÇÃO FÍSICA

1.  **Desligue o disjuntor** e use o testador elétrico para conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

2.  **Cuidadosamente remova o painel de vidro** do interruptor para ter acesso aos terminais de fiação. (Instrução de ABRIR no painel de vidro).

3.  **Realize a instalação conforme o esquema a seguir.**

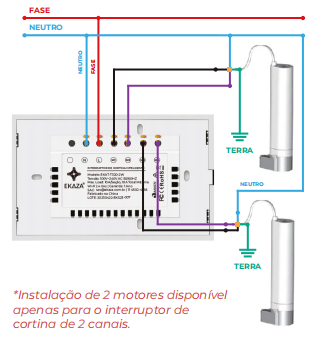

    **Para instalação de dois motores de cortina, seguir o esquema abaixo.**

    *Instalação de 2 motores disponível apenas para o interruptor de cortina de 2 canais.*

4.  **Monte o interruptor** com os parafusos fornecidos e encaixe-o na parede.

5.  **Ligue a energia** novamente no disjuntor e depois pressione o botão "abrir" do interruptor; a cortina vai abrir.

---

## PREPARAÇÃO PARA CONFIGURAÇÃO NO APP

1.  **Baixe o App EKAZA:**

    *   Procure por "EKAZA" na App Store (iOS) ou Google Play (Android).

    *   Ou escaneie o QR Code no manual.

2.  **Registre ou faça o login na conta.**

3.  **Configure o APP para o interruptor:**

    *   Certifique-se de que o interruptor foi conectado com eletricidade.

    *   Certifique-se de que seu celular foi conectado ao Wi-Fi e é capaz de se conectar à Internet.

4.  **ATIVE O BLUETOOTH:**

    *   Verificar de que o Bluetooth do smartphone está ativado. Isso facilita a descoberta do dispositivo.

---

## ADICIONANDO PRODUTO (MODO PADRÃO - EZ MODE)

1.  Pressione o botão "Parar" (botão do meio) do interruptor por 5 segundos até que a luz indicativa do Wi-Fi pisque rapidamente.

2.  No seu smartphone, abra o App EKAZA e toque no botão "+" no canto superior esquerdo. Em seguida, toque em "Adicionar Dispositivo".

3.  Aguarde alguns segundos, o Interruptor irá aparecer na tela (descoberta automática via Bluetooth). Clique em "adicionar".

---

## CONFIGURAR INTERRUPTOR (CONEXÃO WI-FI)

4.  Selecione seu Wi-Fi (rede de 2.4GHz) e insira a senha. Espere alguns segundos até que a configuração seja concluída.

    *Lembre-se: você precisa se conectar a uma rede Wi-Fi de 2.4GHz.*

5.  Pronto! Seu Interruptor de cortina Ekaza já está adicionado e pronto para ser controlado remotamente pelo aplicativo.

---

## PROBLEMAS COM A CONEXÃO WI-FI (MODO AP)

Caso tenha problemas para se conectar ao Wi-Fi no modo padrão (EZ Mode), tente alterar o modo de configuração de rede para o modo AP.

1.  **Entre no modo de Rede AP no Interruptor:**

    Pressione e segure o botão "Parar" (botão do meio) por 10 segundos, até que a luz indicativa do Wi-Fi pisque lentamente.

2.  No App EKAZA, toque no botão "+" no topo do canto direito para adicionar o dispositivo.

3.  Selecione manualmente: "Interruptor" e depois "Interruptor de cortina inteligente (Wi-Fi)".

4.  No canto superior direito da tela do App, confirme se está selecionado "Modo AP". Caso contrário, selecione esta opção.

5.  Toque em "Confirmar se o indicador está piscando lentamente" e depois "Piscar lentamente".

6.  Entre com os dados da sua rede Wi-Fi de 2.4GHz (nome e senha).

7.  Toque em "Conecte-se agora" para poder entrar no hotspot do dispositivo.

8.  Nas configurações de Wi-Fi do seu smartphone, conecte-se à rede "SmartLife-xxxx" ou "EKAZA_AP_xxxx".

9.  Volte ao App EKAZA. Espere alguns segundos até finalizar de carregar, em seguida toque em "Feito".

---

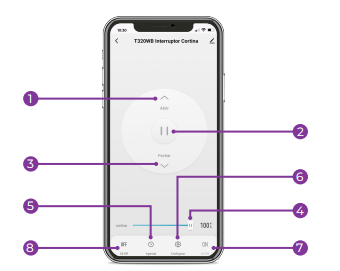

## FUNÇÕES (VISÃO GERAL NO APP)

*   **Abrir / Parar / Fechar:** Controles manuais diretos.

*   **Manual:** Controle deslizante de porcentagem.

*   **Agenda:** Defina contagem regressiva, agende horários específicos.

*   **Configurações:** Ative funções de porcentagem e LED indicativo, calibre a abertura da cortina.

*   **Ativar todos / Desativar todos:** Controle de múltiplos dispositivos (se aplicável).

---

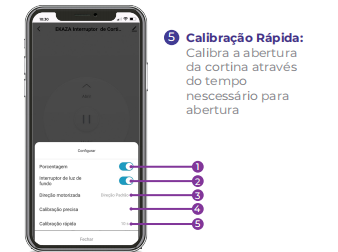

## FUNÇÕES (DETALHES NAS CONFIGURAÇÕES)

*   **Porcentagem:** Habilita ou Desabilita a barra de controle manual por porcentagem na tela principal.

*   **Luz de Fundo:** Habilita ou Desabilita a luz indicativa no painel do interruptor.

*   **Direção do Motor:** Alterna para o modo de direção de abertura padrão ou invertido.

*   **Calibração Precisa:** Calibra a abertura da cortina através de ponto A (totalmente fechada) e ponto B (totalmente aberta), medindo o tempo total de percurso.

*   **Calibração Rápida:** Calibra a abertura da cortina através da configuração manual do tempo total necessário para abertura/fechamento completo.
