EKAZA Controlador LED Escada Sensor Movimento Dual c/Chicote EKAC-T3524

Descrição do produto

CONTROLADORA DE ILUMINAÇÃO DE ESCADA

A Controladora de Iluminação de Escada EKAZA transforma a sua escada em um elemento de destaque na decoração da casa, proporcionando um controle preciso e efeitos de iluminação impressionantes para cada degrau. Com instalação simplificada e sensores inteligentes, essa solução é perfeita para quem deseja aliar funcionalidade e sofisticação.

ILUMINAÇÃO INTELIGENTE E PERSONALIZADA

O dispositivo conta com efeitos de iluminação sequencial ou direta, permitindo que os degraus sejam iluminados de forma progressiva ou todos de uma vez. Além disso, a presença de sensores PIR e de iluminação ambiental garante que a iluminação só seja ativada quando necessário, economizando energia e prolongando a vida útil do sistema.

SEGURANÇA E CERTIFICAÇÕES

A Controladora EKAZA é certificada pelos padrões de segurança e EMC, como CE e LVD, assegurando a qualidade e segurança do dispositivo em qualquer ambiente. Sua construção robusta e materiais de alta qualidade garantem durabilidade e desempenho consistente mesmo em condições adversas.

FUNCIONALIDADES AVANÇADAS:

• Efeito Sequencial ou Direto: Escolha entre iluminar os degraus de forma sequencial ou todos ao mesmo tempo, conforme sua preferência.

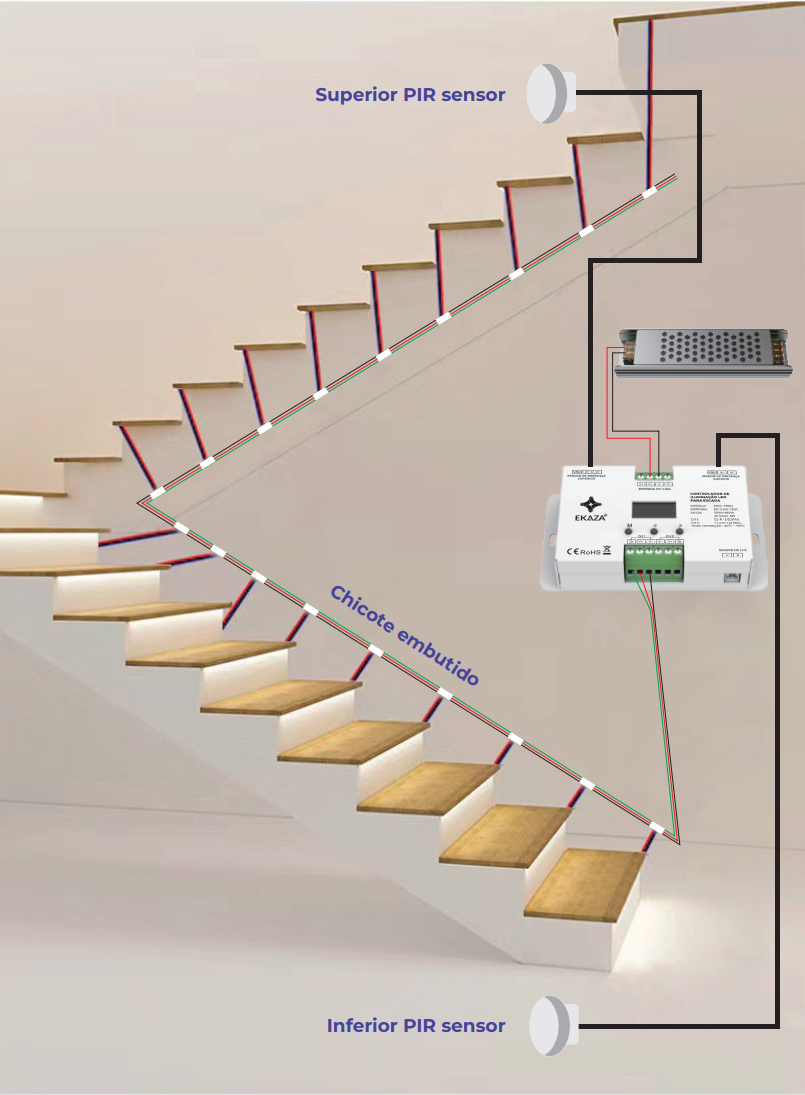

• Instalação Facilitada: Com chicote de instalação fácil, o processo de montagem é rápido e sem complicações.

• Sensor de Presença PIR: Ativa a iluminação ao detectar movimento, oferecendo conforto e segurança ao utilizar a escada.

• Sensor de Iluminação Ambiental: Detecta a luminosidade do ambiente para ativar a iluminação apenas em momentos de pouca luz.

• Canal de LED Secundário: Adicione fitas LED RGB IC para efeitos decorativos em corrimãos ou paredes, elevando o estilo da sua escada.

ESPECIFICAÇÕES:

• Modelo: EKAC-T3524

Parâmetros do Controlador:

• Tensão de entrada: DC 5-24V

• Corrente de entrada: 20A

• Potência de saída: 100-480W

• Tipo de saída: 2x SPI(TTL)

• Número de Degraus: Padrão 24, Máx. 72

• Número de pixels suportado: Máx. 720

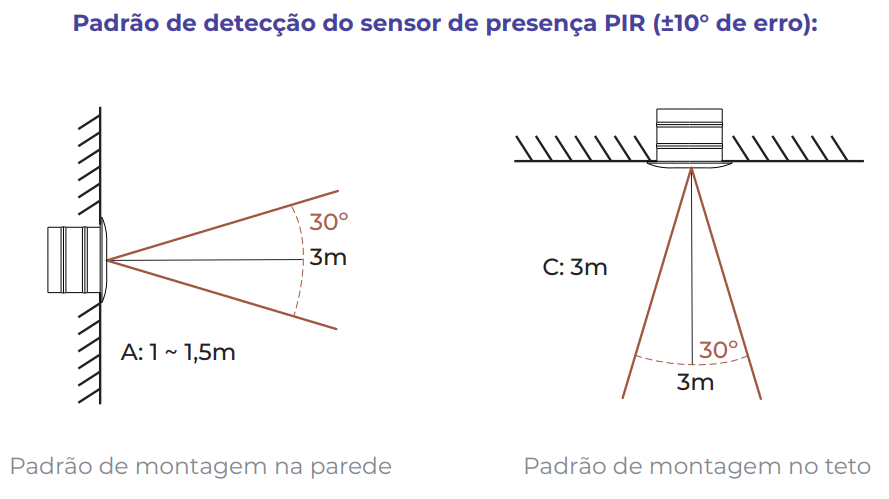

Dados do sensor de presença PIR:

• Faixa de detecção: <3m

• Ângulo de sensibilidade: 30°(±10°)

Parâmetros do subcontrolador de passo ES-F:

• Tensão de entrada: DC 5-24V

• Tensão de saída: DC 5-24V

• Corrente de saída: 1A Máx.

• Sinal de Entrada: SPI(TTL)

Segurança e EMC:

• EMC standard (EMC): ETSI EN 301 489-1 V2.2.3 / ETSI EN 301 489-17 V3.2.4

• Padrão de segurança (LVD): EN 62368-1:2020+A11:2020

• Certificação: CE, EMC, LVD

Parâmetros gerais:

• Temperatura de operação: Ta -30 ºC ~ +55ºC

• IP: IP20

• Dimensões: 123x68x26,5mm

• Peso: 1,52Kg

• Contém: 1 Unidade

• Validade: Indeterminada

---

# Manual do usuário - CONTROLADOR DE ILUMINAÇÃO PARA ESCADA EKAZA Modelo: EKAC-T3524

## FUNCIONALIDADES

* O controlador multifuncional de luz de escada com sensor de presença PIR possui sensor de luz natural, 2 grupos de saída de sinal SPI (TTL) diferentes.

* Saída de sinal SPI do Grupo 1 para realizar o controle do degrau de Fita LED de cor única ou do degrau de Fita LED RGB-IC. Como padrão é o controle degrau Fita LED de cor única, use com o subcontrolador de degrau ES-F para realizar o controle de degrau de cada Fita LED de cor única.

* Saída de sinal SPI do Grupo 2 para controle da Fita LED RGB-IC Lateral.

* Degrau de Fita LED RGB-IC ou Fita LED RGB-IC Lateral, pode conduzir 18 tipos de faixa de LED RGB digital IC, pode definir o tipo de IC e a ordem R/G/B.

* Fácil operação com display OLED e 3 botões.

* Modo de cores múltiplas integrado, velocidade e brilho de 1 a 8 graus ajustáveis.

* Use com dois sensores de presença PIR (padrão) ou poderá substituir por sensores de maior precisão.

---

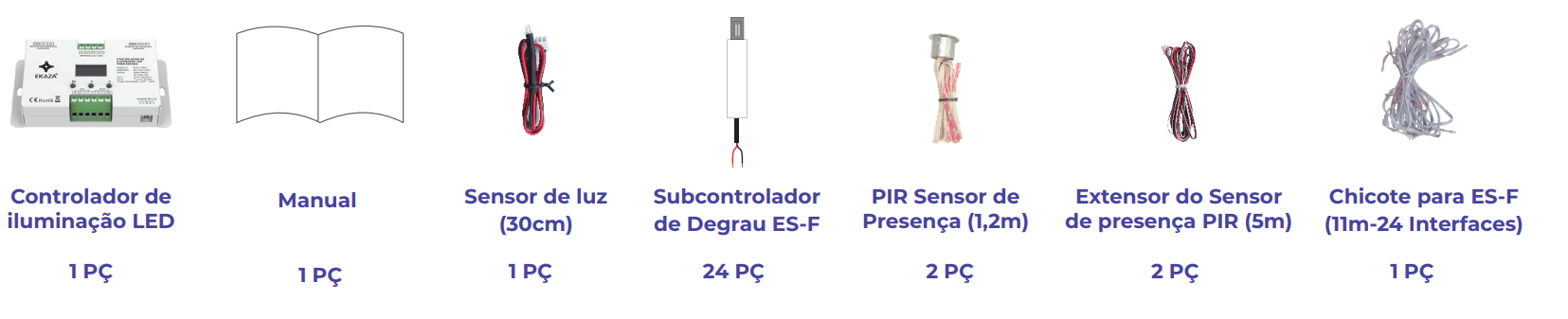

## CONTEÚDO DA EMBALAGEM:

| Item | Imagem | Quantidade |

| :------------------------------------ | :----------------------------------------------------------------------------------------------------------------------------------- | :--------- |

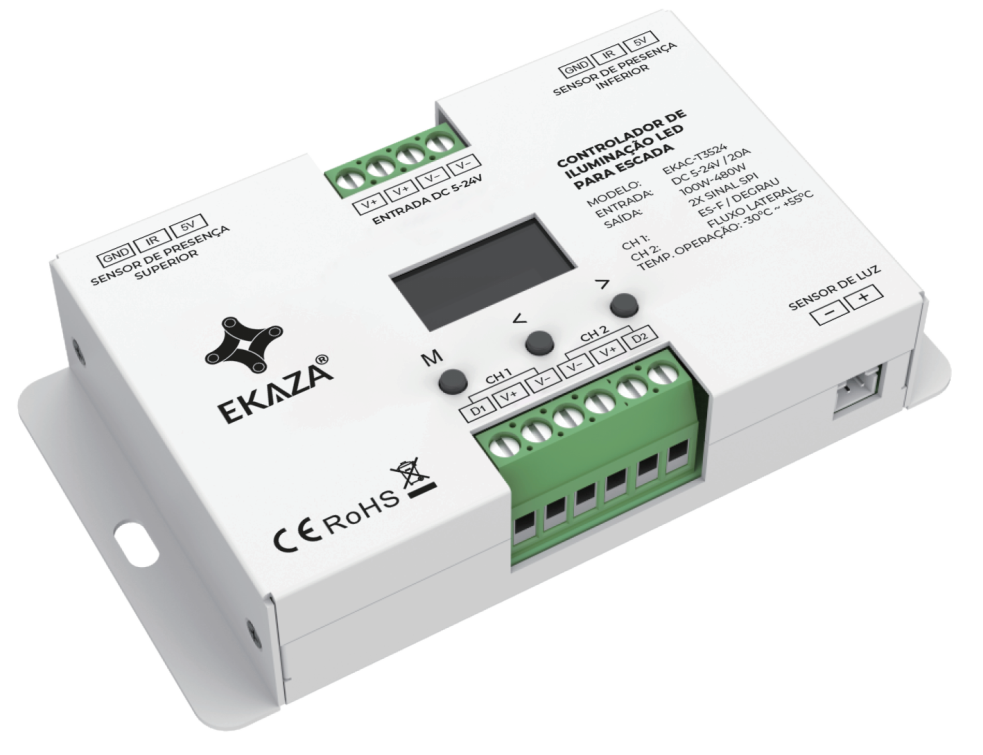

| Controlador de iluminação LED | [Ilustração: Controlador EKAC-T3524] | 1 PÇ |

| Manual | [Ilustração: Ícone genérico de manual] | 1 PÇ |

| Sensor de luz (30cm) | [Ilustração: Sensor de luz pequeno com cabo] | 1 PÇ |

| Subcontrolador de Degrau ES-F | [Ilustração: Pequeno subcontrolador ES-F] | 24 PÇ |

| PIR Sensor de Presença (1,2m) | [Ilustração: Sensor PIR com cabo de 1,2m] | 2 PÇ |

| Extensor do Sensor de presença PIR (5m) | [Ilustração: Cabo extensor para sensor PIR] | 2 PÇ |

| Chicote para ES-F (11m-24 Interfaces) | [Ilustração: Chicote de fios para subcontroladores ES-F] | 1 PÇ |

CONTEÚDO DA EMBALAGEM:

---

## ESPECIFICAÇÕES

**Parâmetros do Controlador**

* **Tensão de entrada:** DC 5-24V

* **Corrente de entrada:** 20A

* **Potência de saída:** 100-480W

* **Tipo de saída:** 2x SPI(TTL)

* **Número de Degraus:** Padrão 24, Máx. 72

* **Número de pixels suportado:** Máx. 720

**Dados do sensor de presença PIR**

* **Faixa de detecção:** <3m

* **Ângulo de sensibilidade:** 30°(±10°)

**Parâmetros do subcontrolador de passo ES-F**

* **Tensão de entrada:** DC 5-24V

* **Tensão de saída:** DC 5-24V

* **Corrente de saída:** 1A Máx.

* **Sinal de Entrada:** SPI(TTL)

**Parâmetros gerais**

* **Temperatura de operação:** Ta -30 °C ~ +55°C

* **IP:** IP20

* **Dimensões:** 123x68x26,5mm

* **Peso:** 152g (Nota: manual original diz 1,52Kg, o que parece um erro de digitação para um dispositivo deste tamanho. 152g é mais provável)

**Segurança e EMC**

* **EMC standard (EMC):** ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4

* **Padrão de segurança (LVD):** EN 62368-1:2020+A11:2020

* **Certificação:** CE, EMC, LVD

---

## DIAGRAMA DE PRODUTO

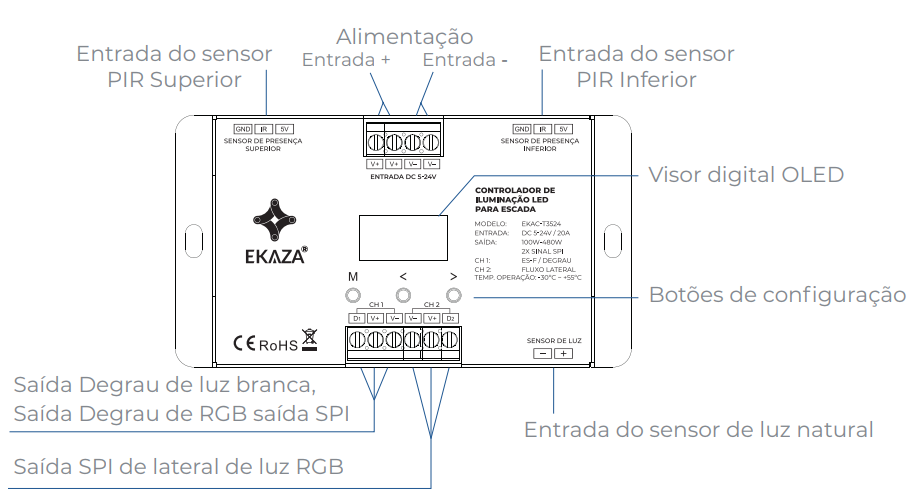

Diagrama do controlador EKAC-T3524 com todas as conexões e botões legendados.

* **Entrada do sensor PIR Superior:** Conector para sensor PIR superior (GND, IR, 5V)

* **Alimentação Entrada + / Entrada -:** Conector para entrada de alimentação DC 5-24V

* **Entrada do sensor PIR Inferior:** Conector para sensor PIR inferior (GND, IR, 5V)

* **Visor digital OLED:** Tela para exibição de status e configurações

* **Botões de configuração:** M (Menu/Modo), < (Anterior/Diminuir), > (Próximo/Aumentar)

* **Saída SPI CH1 (Degrau):** Saída de dados para degraus (D1, V+, V-)

* **Saída SPI CH2 (Lateral):** Saída de dados para iluminação lateral (D2, V+, V-)

* **Entrada do sensor de luz natural:** Conector para sensor de luz (+, -)

* **Saída Degrau de luz branca, Saída Degrau de RGB saída SPI:** Refere-se à funcionalidade do CH1

* **Saída SPI de lateral de luz RGB:** Refere-se à funcionalidade do CH2

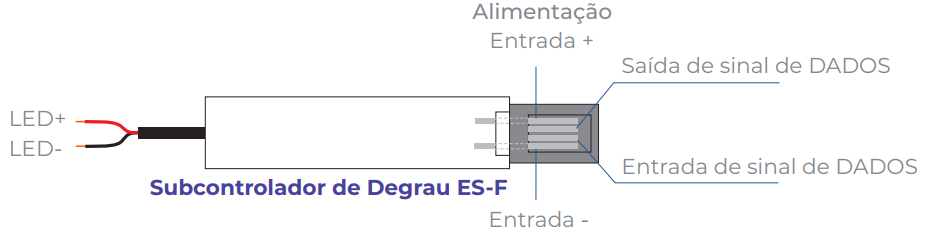

Diagrama do Subcontrolador de Degrau ES-F com conexões LED+, LED- e entrada/saída de sinal de DADOS e alimentação.

* **Alimentação Entrada + / Entrada -**

* **Saída de sinal de DADOS**

* **LED+ / LED-**

* **Entrada de sinal de DADOS**

---

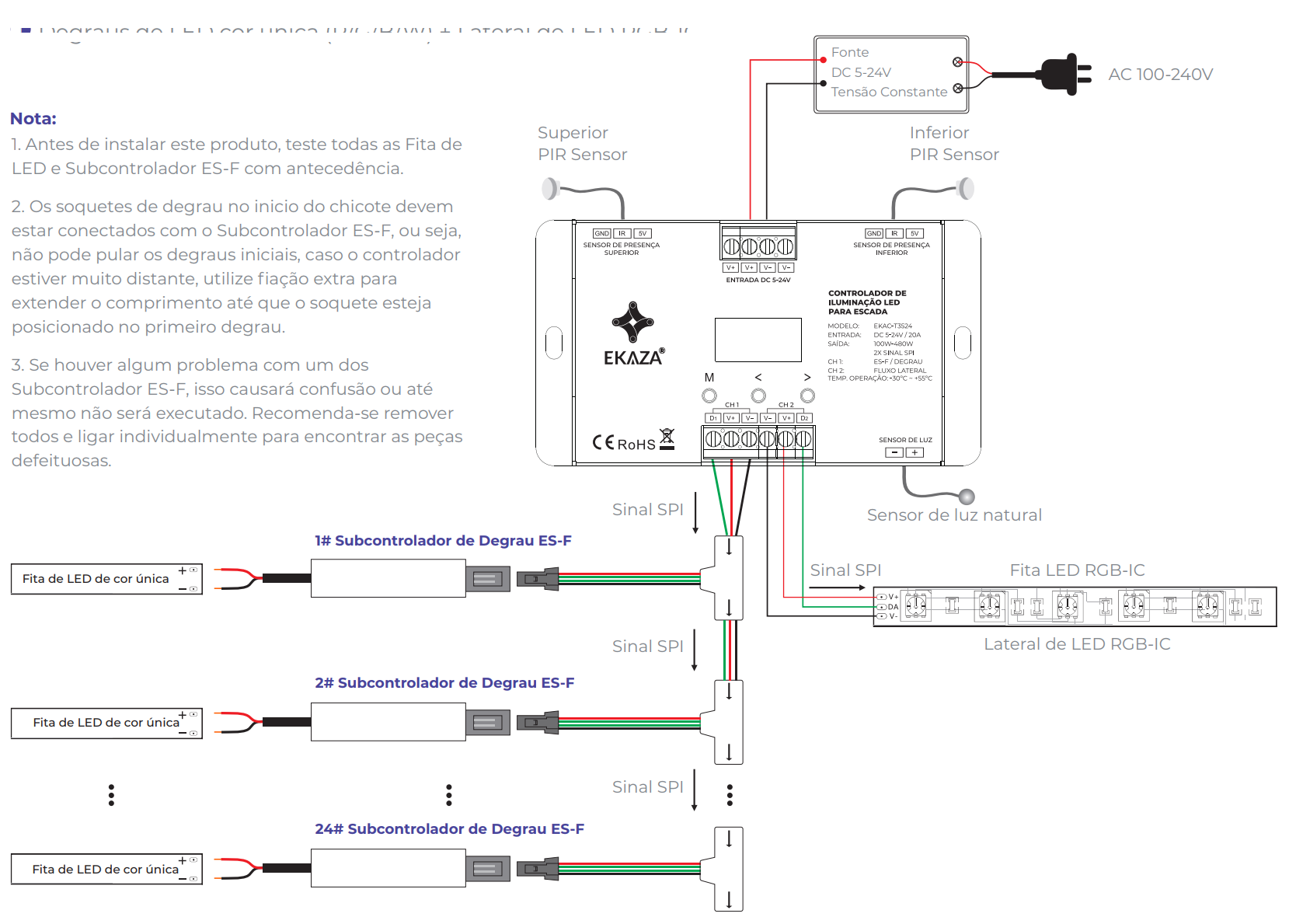

## DIAGRAMA ELÉTRICO

### 1. Degraus de LED cor única (R/G/B/W) + Lateral de LED RGB-IC

DIAGRAMA ELÉTRICO

**Nota:**

1. Antes de instalar este produto, teste todas as Fitas de LED e Subcontroladores ES-F com antecedência.

2. Os soquetes de degrau no início do chicote devem estar conectados com o Subcontrolador ES-F, ou seja, não pode pular os degraus iniciais. Caso o controlador estiver muito distante, utilize fiação extra para estender o comprimento até que o soquete esteja posicionado no primeiro degrau.

3. Se houver algum problema com um dos Subcontroladores ES-F, isso causará confusão ou até mesmo não será executado. Recomenda-se remover todos e ligar individualmente para encontrar as peças defeituosas.

4. Quando a carga da fita LED SPI (CH1 ou CH2) não excede 20A, a mesma fonte de alimentação pode alimentar simultaneamente o Controlador EKAC-T3524 e a fita LED SPI ao mesmo tempo. Quando a carga na fita LED SPI exceder 20A, fontes de alimentação separadas serão necessárias para o Controlador EKAC-T3524 e a fita LED SPI. Apenas DADOS e as linhas de sinal GND são conectadas entre o Controlador EKAC-T3524 e a fita LED SPI.

5. O sensor de presença PIR pode ser substituído por um sensor de reflexão infravermelha de escada ou outros sensores que emitem sinais de nível de 5V.

6. O degrau de luz branca deve ser usado com o Subcontrolador de Degrau ES-F e selecione ES-F na interface de parâmetros do sistema "CH1".

7. O padrão de degrau luz branca é de 24 degraus e vem de fábrica com um chicote SPI de 24 conectores. O degrau de LED branco pode ser configurado para até 72 degraus, o que significa que três chicotes de conexão SPI de 24 conectores são necessários e conectam 72 Subcontroladores de Degrau ES-F.

8. O Degrau de LED RGB-IC precisa selecionar o tipo de chip (ex: TM1809) na interface de parâmetros do sistema "CH1". (Conforme diagrama elétrico 2)

9. O padrão de LED RGB-IC é de 24 degraus com 10 pixels por degrau. O número máximo de degraus LED RGB-IC é 72, e o número máximo de pixels por degrau é 90.

10. A lateral LED RGB-IC (CH2) pode controlar até 720 pontos de pixel da Fita LED SPI.

Degraus de LED cor única (R/G/B/W) + Lateral de LED RGB-IC

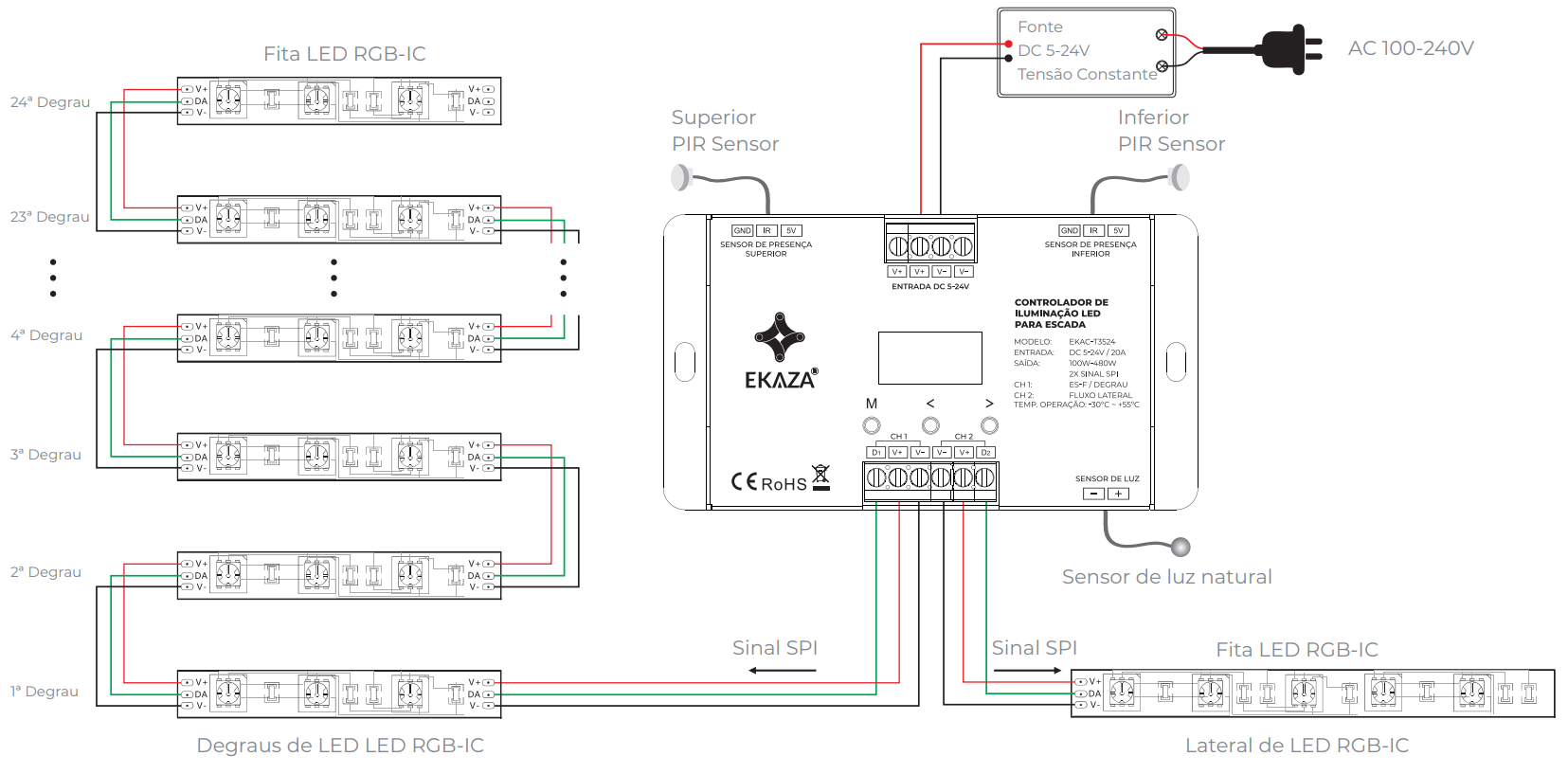

### 2. Degraus de LED RGB-IC + Lateral de LED RGB-IC

Degraus de LED RGB-IC + Lateral de LED RGB-IC

---

## FUNÇÕES E CONFIGURAÇÕES

Detalhe da tela OLED e dos 3 botões

1. **Entrar/Sair da Configuração do Sistema:**

* Pressione e segure a tecla **M** por 2s para entrar no estado de configuração do sistema. Aqui você pode definir:

* Tipo de chip da fita LED para CH1 e CH2.

* Ordem RGB para CH1 e CH2.

* Cor RGB personalizada (DefRGB).

* Limite do sensor de luz natural (LuxSet).

* Tempo de atraso de desligamento da luz (OFF delay).

* Pressione e segure a tecla **M** novamente ou aguarde 15s para sair do estado de configuração do parâmetro.

2. **Entrar/Sair da Configuração de Operação:**

* Pressione rapidamente a tecla **M** para entrar no status de configuração da operação. Aqui você pode definir:

* Número de degraus (Step)

* Número de pontos de pixel por degrau (para RGB-IC no CH1) ou total de pixels laterais (Dot para CH2)

* Modo de cor (Mode)

* Nível de brilho (Bright)

* Velocidade (Speed)

* Pressione e segure a tecla **M** ou aguarde 15s para sair do estado de configuração da operação.

3. **Navegar e Ajustar Parâmetros (em modo de configuração):**

* Pressione rapidamente a tecla **M** para alternar entre os parâmetros.

* Pressione a tecla **<** ou **>** para ajustar os valores dos parâmetros.

4. **Teste de Iluminação:**

* Pressione e segure as teclas **M** & **>** por 2s: Exibe "Teste de iluminação Superior" na linha 4 e inicia o teste de luz de indução de direção (como se o sensor superior fosse ativado).

* Pressione e segure as teclas **M** & **<** por 2s: Exibe "Teste de iluminação Inferior" na linha 4 e inicia o teste de luz de indução de direção para baixo (como se o sensor inferior fosse ativado).

5. **Restauração de Fábrica e Idioma:**

* Pressione e segure as teclas **<** & **>** por 2s: Restaura as configurações de fábrica e automaticamente pula para a interface de idioma.

* Pressione **<** ou **>** para alternar entre os dois idiomas (Chinês e Inglês).

* Pressione a tecla **M** para sair da interface de idioma.

[Ilustração: Interface de seleção de idioma: 语言 Language, 中文 Chinese, 英文 English.]

6. **Indicação da Linha 4 (Estado de Indução):**

* Quando o controlador está no estado de indução (operação normal):

* A linha 4 indica a entrada de sinal indutivo ("Light up start" ou "Light down start") primeiro.

* Em seguida, exibe o status de ativação/desativação da luz devido ao sensor de luz natural.

* Se o valor LuxSet detectado atual for menor que o limite do sensor de luz natural, exibirá "Light up off". Se for maior (muita luz ambiente), exibirá "Light down off" (luzes não acenderão por indução).

---

## INTERFACE PRINCIPAL (Display OLED)

**Exemplo de Display (Degrau cor única + Lateral RGB-IC):**

`Step:24 Dot:300`

`I/O:sIsO Mode:01`

`Bright:8 Speed:8`

`****************` (ou `Light up off` / `Light down off`)

**Exemplo de Display (Degrau RGB-IC + Lateral RGB-IC):**

`Step:2410Dot:300`

`I/O:sIsO Mode:01`

`Bright:8 Speed:8`

`Light up start` (ou outra indicação da linha 4)

* **Step:** Define o número de degraus.

* Para Fita LED de cor única: Número de degraus (08-072). Ex: `Step:24`

* Para Fita LED RGB-IC: Número de degraus (08-072) seguido pelo número de pixels por degrau (01-90). O número de degraus x número de pixel deve ser < 720.

* **Para configurar Fita Led RGB-IC como degrau:** 1 I.C. é equivalente a 1 Pixel. Calcule a quantidade de ICs no comprimento do degrau.

* Total de pixels por degrau = (Metros do degrau X Número de LEDs por metro) / Número de LEDs por IC.

* *Exemplo 1:* Escada com 24 degraus. Comprimento do degrau 1 Metro. Fita LED com 60 LEDs/Metro, 1 IC a cada 6 LEDs.

Total de pixels/degrau = (1m * 60 LEDs/m) / 6 LEDs/IC = 10 Pixels.

Display: `Step:2410` (24 degraus, 10 pixels por degrau).

* *Exemplo 2:* Escada no 22º degrau, 1,2 metro de comprimento. Fita LED com 60 LEDs/metro, 1 IC a cada 3 LEDs.

Total de pixels/degrau = (1,2m * 60 LEDs/m) / 3 LEDs/IC = 24 Pixels.

Display: `Step:2224`

* **NOTA:** CORTAR A FITA SEMPRE NAS MARCAÇÕES RECOMENDADAS PELO FABRICANTE.

* **Dot:** Número total de pixels da Fita LED Lateral (CH2). Entre 024 à 720.

* Recomenda-se definir o valor entre 70-100 (para Fita LED RGB-IC com 60 LEDs/m e 1 IC a cada 6 LEDs).

* Este valor afetará a velocidade de execução. Se muito lento, ajuste para um valor menor.

* **I/O:** Liga/desliga o modo de luz, conforme a tabela abaixo:

| Display | Função |

| :------ | :-------------------------------------------------------------- |

| `sIsO` | Luz sequencial ligada, luz sequencial desligada. |

| `sIcO` | Acenda as luzes em sequência e apague as luzes ao mesmo tempo. |

| `cIsO` | Acenda as luzes ao mesmo tempo e apague as luzes em sequência. |

| `cIcO` | Acende e apaga as luzes ao mesmo tempo. |

* **Mode:** Modo de cor/efeito para Degrau LED RGB-IC (CH1) / Lateral LED RGB-IC (CH2).

| N° | Função |

| :-- | :--------------------------------- |

| 01 | Vermelho |

| 02 | Laranja |

| 03 | Amarelo |

| 04 | Verde |

| 05 | Ciano |

| 06 | Azul |

| 07 | Roxo |

| 08 | Branco |

| 09 | Color queue (7 Cores + Branco) |

| 10 | Color chase (7 Cores + Branco) |

| 11 | Color fade (Fluxo 6 cores) |

| 12 | Rxxx Gxxx Bxxx (Definição do Usuário) |

* **Bright:** Nível de brilho (1-8). Usado para degraus de LED de cor única/LED RGB-IC e Lateral LED RGB-IC.

* **Speed:** Nível de velocidade (1-8), 8 é a velocidade mais rápida. Usado para degraus de LED de cor única/LED RGB-IC e Lateral LED RGB-IC.

---

## CONFIGURAÇÃO DOS PARÂMETROS DO SISTEMA

(Acessado pressionando e segurando **M** por 2s)

**Tela de Configuração 1:**

`CH1: ES-F`

`CH2: TM1809 RGB`

`DefRGB: FF FF 80`

`LuxSet: OFF *050`

* **CH1:** Tipo de chip para os degraus.

* `ES-F`: Para degraus de LED cor única (R/G/B/W) usando Subcontrolador ES-F.

* Seleciona uma variedade de chips (ex: `TM1809`, etc.) para degraus de LED RGB-IC.

* **CH2:** Tipo de chip para a iluminação lateral LED RGB-IC.

* Seleciona uma variedade de chips (ex: `TM1809`, etc.).

* Seis sequências RGB podem ser selecionadas (RGB, RBG, GRB, GBR, BRG, BGR).

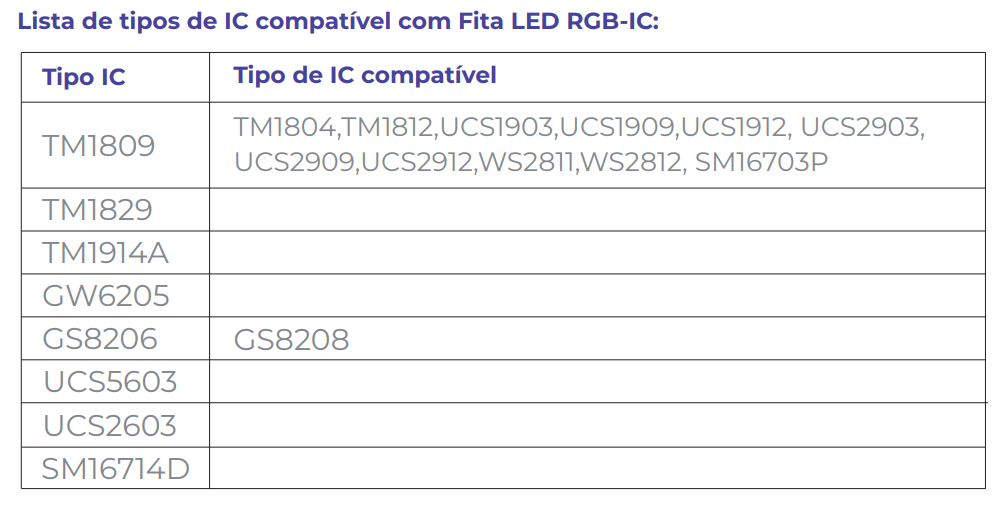

**Lista de tipos de IC compatível com Fita LED RGB-IC:**

| Tipo IC | Tipo de IC compatível |

| :-------- | :------------------------------------------------------------------------- |

| TM1809 | TM1804,TM1812,UCS1903,UCS1909,UCS1912, UCS2903, UCS2909,UCS2912,WS2811,WS2812, SM16703P |

| TM1829 | |

| TM1914A | |

| GW6205 | |

| GS8206 | GS8208 |

| UCS5603 | |

| UCS2603 | |

| SM16714D | |

Lista de tipos de IC compatível com Fita LED RGB-IC

* **DefRGB:** Valor hexadecimal RGB para cores definidas pelo usuário (Modo 12). Válido para degraus de LED RGB-IC ou Lateral de LED RGB-IC. Ex: `FF FF 80` (Amarelo claro).

* **LuxSet:** Define o limite do sensor de luz natural (10, 30, 50, 100, 150, 200, OFF).

* Com luz ambiente suficiente (acima do limite), o sensor de presença PIR não acenderá a iluminação da escada.

* Padrão: OFF (sensor de luz do dia desligado).

* O valor digital após `*` é o valor LUX detectado atualmente (ex: `*050`).

**Tela de Configuração 2:**

`OFF delay:10sec`

* **OFF delay:** Define o tempo de atraso para desligar a luz (5 seg, 10 seg, 15 seg, 20 seg, 30 seg, 1 min, 3 min, 5 min, 10 min, Cancelar).

* Padrão: 10 seg.

---

## CONFIGURAÇÃO DOS SENSORES

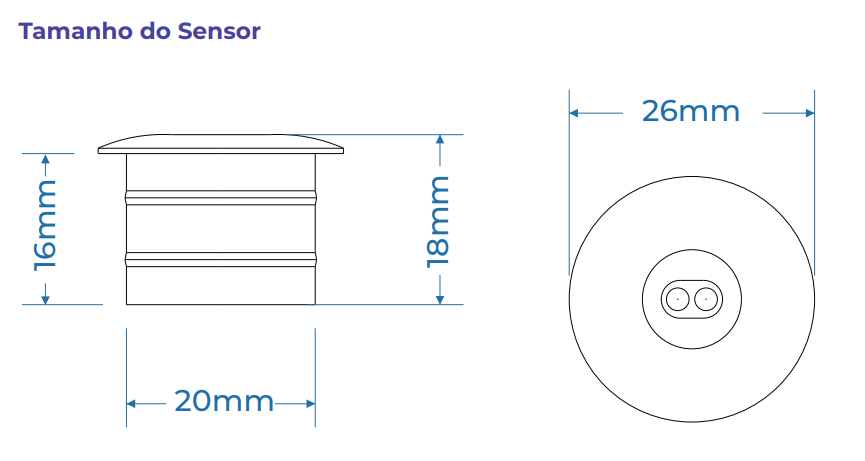

**Tamanho do Sensor PIR:**

Diagrama do sensor PIR com dimensões: corpo cilíndrico com 18mm de altura e 26mm de diâmetro, base de montagem com 20mm.

**Padrão de detecção do sensor de presença PIR (±10° de erro):**

Diagrama mostrando o padrão de detecção do sensor PIR

**Aviso para instalação do sensor de presença PIR:**

1. Se o sensor for exposto à luz solar direta, poderão ocorrer interferências no sinal.

2. O sensor deve ser instalado em ambiente seco e longe de janelas, ar condicionado e ventiladores.

3. Certifique-se de que o sensor fique longe de fontes de calor, como bancadas, utensílios de cozinha que gerem vapor quente, paredes e janelas sob luz solar direta, ar condicionado, aquecimento, geladeiras, fogões e assim por diante.

4. Recomendamos que a altura da instalação na parede seja de 1 a 1,5 metros e que a altura da montagem no teto não seja superior a 3 metros.

5. O sensor deve ser posicionado sem interferência de mobílias ou paredes na sua área de detecção.

---

Anexos (1)

pdf

EKAC-T3524-C....pdf
4.84 MB
