EKAZA Painel Central Minipad Automação Inteligente com Alexa EKTY-T4051
Descrição do produto
PAINEL CENTRAL INTELIGENTE MINIPAD
SUPORTE A VÁRIOS PROTOCOLOS
ALEXA INTEGRADA
FUNCIONALIDADES AVANÇADAS:
ESPECIFICAÇÕES:
---
# GUIA RÁPIDO - EKAZA PAINEL CENTRAL INTELIGENTE MINIPAD (Modelo: EKTY-T4051)
**Características Principais:**
* 5" TELA RETINA 224 PPI
* ALEXA BUILD-IN
* CHAMADA DE ÁUDIO E VÍDEO
* SUPER GATEWAY ZIGBEE 3.0 & BLE MESH & LAN & RS485

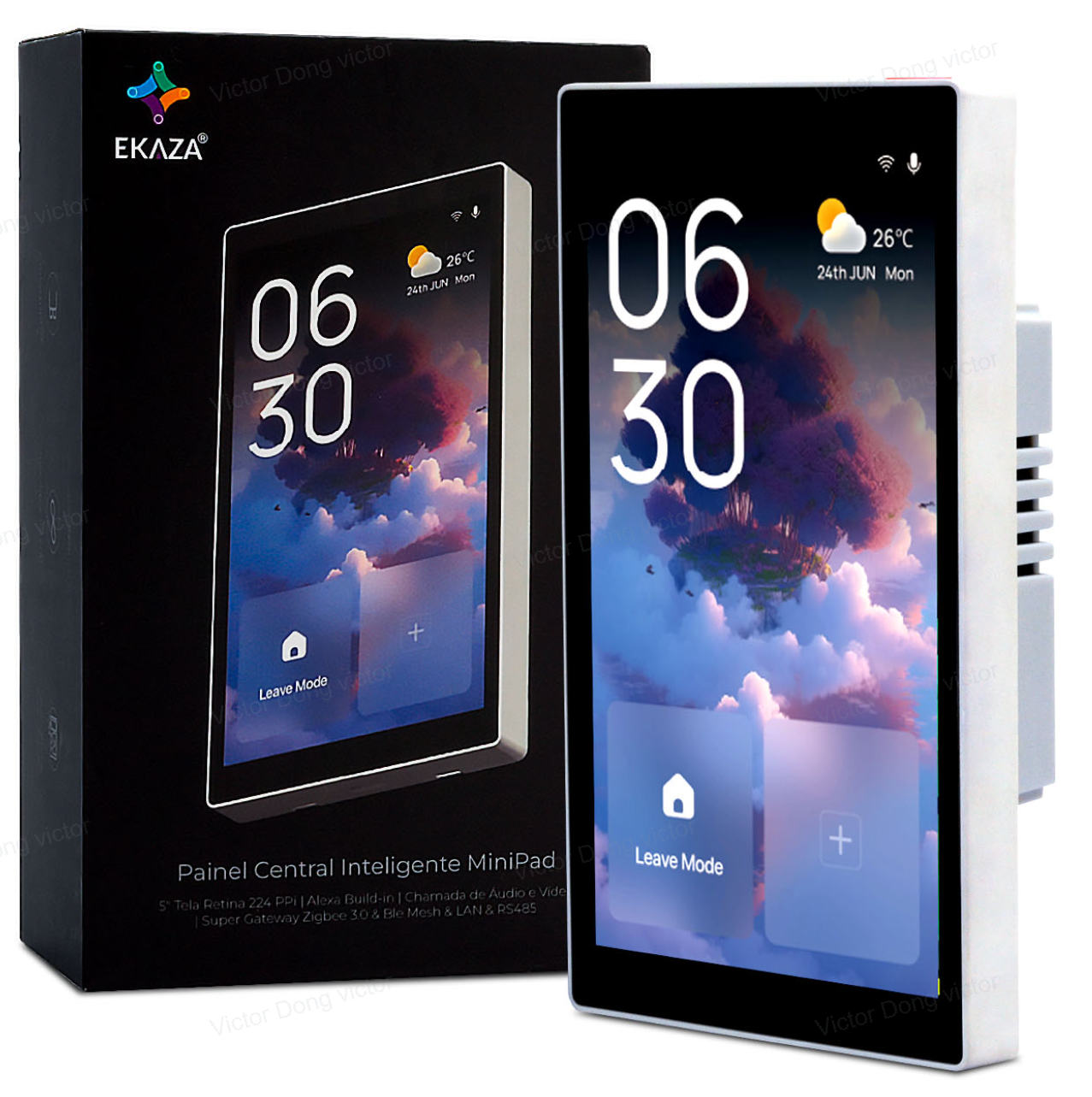

[Ilustração: Imagem do Painel Central Inteligente MiniPad exibindo a hora "06:30" e a data "23rd. Feb".]
---
## CONFIGURAÇÃO RÁPIDA
1. **Verifique e confirme o produto em si e os acessórios que o acompanham.**
2. **Siga as instruções no manual para concluir as interfaces necessárias para instalação e conexão do produto e confirme; ele iniciará automaticamente quando ligado.**
3. **Pesquise o APP "EKAZA"** na loja de aplicativos ou digitalize o código QR na embalagem externa/instruções para baixar e instalar o APP e concluir o login da conta.
* **ATIVE O BLUETOOTH**
Verificar de que seu smartphone esteja com Bluetooth ativado.
[Ilustração: Código QR para download do aplicativo EKAZA e logos da App Store e Google Play.]
4. **Conclua a operação do processo de inicialização do Painel** de Controle de acordo com as instruções do controle central.
5. **Siga as instruções para concluir a ativação de rede**, conduza a configuração básica e entre para começar a usar o painel de controle.
---

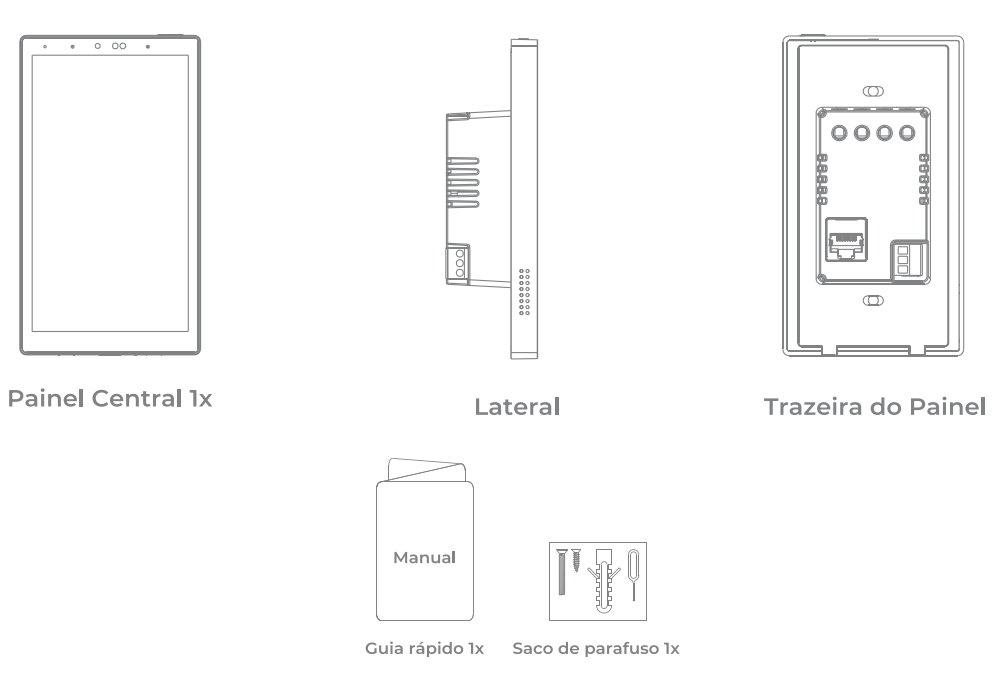

## CONTEÚDO DA EMBALAGEM:
**LISTA DE PEÇAS E ACESSÓRIOS DO PRODUTO**
| Item | Imagem |
| :--------------- | :----------------------------------------------------------------------------------------------------- |
| Painel Central | [Ilustração: Vista frontal do Painel Central MiniPad.] |
| Lateral | [Ilustração: Vista lateral do Painel Central MiniPad, mostrando a espessura e possíveis botões/portas.] |
| Traseira do Painel | [Ilustração: Vista traseira do Painel Central MiniPad, mostrando os conectores.] |
| Suporte | [Ilustração: Suporte de parede/base para o painel.] |
---
## ESPECIFICAÇÕES
* **Tensão:** AC 100-240V, 50/60 Hz (Neutro / Fase)
* **Tela:** 5" polegadas
* **Interface:** Type-C x1 / RJ45 x1 / RS485 x1
* **Áudio:** Alto-falante x2 / Microfone x2
* **Potência Máximo (Relé):** 10A/Seção, 10A Total Máxima
* **Potência Máximo (Carga):** 2000VA (110V) / LED 200W
* **Protocolo Sem fio:** Wi-Fi (IEEE 802.11b/g/n), Zigbee3.0/Ble Mesh
* **Sensores:**
* TOF Detecção de proximidade
* Detecção de luz ambiente /
* Sensor de temperatura e umidade
* **Temperatura de trabalho:** 0-40°C
* **Umidade de trabalho:** 5%-90%RH (sem condensação)
* **Tamanho do produto:**
* 72x127,3x10,5mm (sem base)
* 72x127,3x36,5mm (com a base)
* **Contém:**
* 1x Tela
* 1x Manual
* 1x saco de parafuso
* 1x Base de Suporte
---
## INSTALAÇÃO
**Passo 1: Preparação**
* **Fase:** Conector para Fio Fase
* **Neutro:** Conector para Fio Neutro
* **Interruptor 1 / Interruptor 2:** Conexões para os relés (controlar luzes/dispositivos)
* **Ethernet:** Porta RJ45 para conexão de rede com fio
* **RS485:** Interface de comunicação serial
* **USB-C:** Apenas para entrada (alimentação/dados, dependendo da aplicação)
1. **Desligue o interruptor principal** e use uma caneta de teste para confirmar que o fio energizado da caixa de eletricidade não está carregada.
2. **Conecte a base corretamente**, certifique-se de que o fio de cobre e o terminal estejam bem fixados e que não haja fio exposto.
* **Instale com a indicação da seta para cima.**

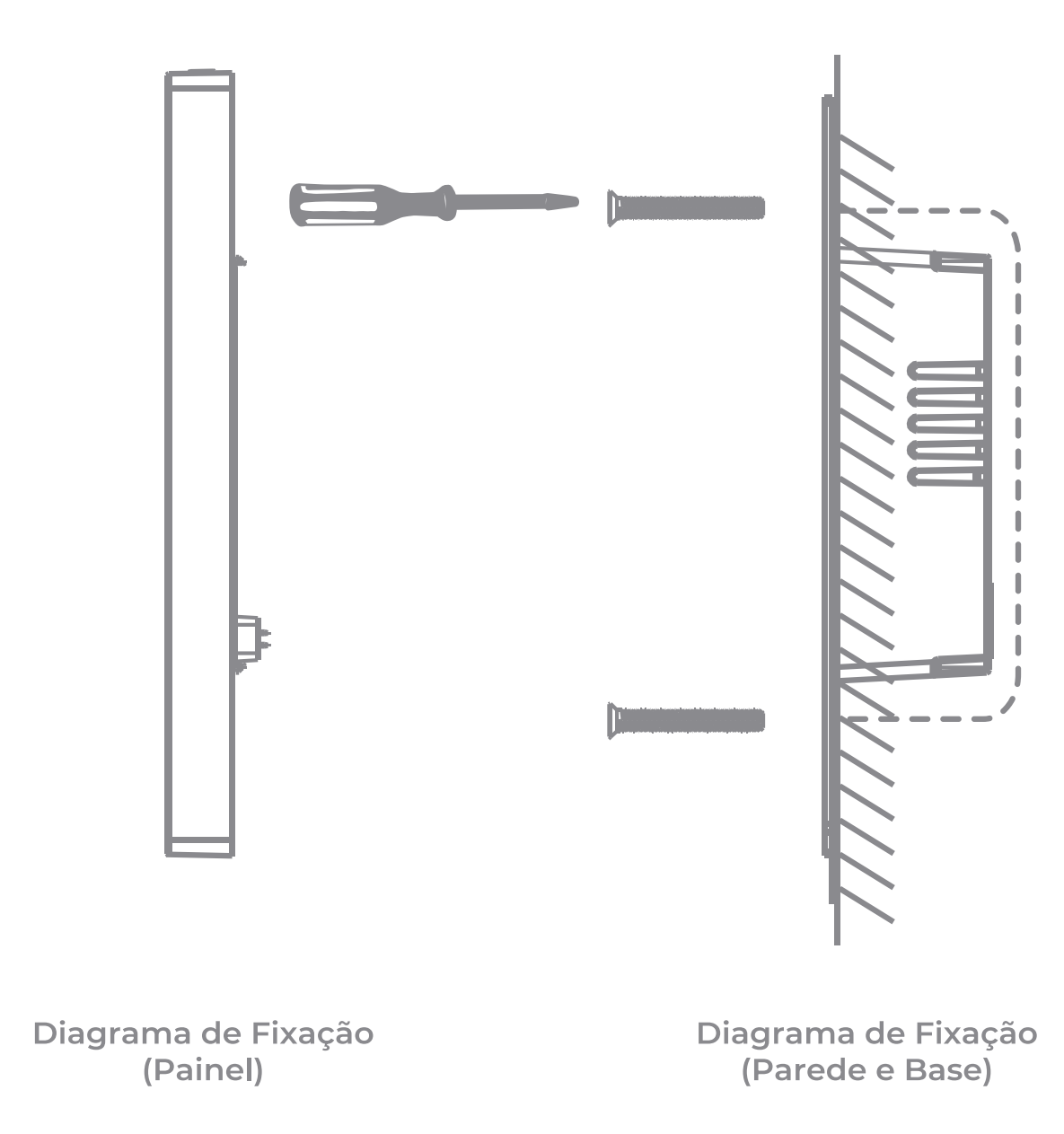

**Passo 2: Fixação na Parede**
[Ilustração: Diagrama de fixação do painel na parede. Mostra o suporte sendo parafusado na parede e o painel sendo encaixado no suporte.]
1. **Certifique-se de que o suporte da base esteja completo**, fixe o suporte e a base como um todo na parede com parafusos e verifique se a parede da parte do suporte está firme e plana.
2. **Encaixe a parte superior do painel central diretamente no suporte para concluir a instalação** e verifique se o encaixe está perfeito.
**Cuidado!**
* Não use força ao instalar os parafusos, para não causar deformação do suporte.
* O comprimento de decapagem é de cerca de 10 mm durante a fiação. Ajuste o comprimento de decapagem de acordo com a situação real para garantir uma boa liberação e evitar fios expostos.
---
## ADICIONANDO NO APLICATIVO (EKAZA)
**Passos Iniciais:**
1. [O painel deve estar instalado e ligado, mostrando a tela inicial ou o QR Code para pareamento.]
**No Aplicativo EKAZA:**
2. **Entre no modo pareamento do painel.**
[Ilustração: Tela do aplicativo EKAZA mostrando a lista de dispositivos e o botão "+" no canto superior.]
* Em seu smartphone, toque no botão **"+"** no canto superior esquerdo. Em seguida, toque em **"Adicionar Dispositivo"**.
3. [Ilustração: Tela do aplicativo EKAZA com a opção "Escanear" e a câmera pronta para ler um QR code.]
* Toque no botão superior direito para **"Escanear"** o QR code do Painel.
4. [Ilustração: Tela do smartphone exibindo um grande QR code, que deve ser o que aparece na tela do painel para emparelhar.]
* Escaneie o QR code que aparece na tela do painel para emparelhar com o aplicativo EKAZA.
5. [Ilustração: Tela do aplicativo EKAZA pedindo para selecionar a rede Wi-Fi e inserir a senha.]
* **Selecione seu Wi-Fi** e insira a senha. Espere alguns segundos até que a configuração seja concluída.
* Lembre-se que você precisa se conectar com Wi-Fi de 2.4Ghz.
6. [Ilustração: Tela do aplicativo EKAZA mostrando o dispositivo sendo adicionado/configurado.]
* Aguarde alguns segundos até o dispositivo ser configurado.
7. [Ilustração: Tela do aplicativo EKAZA mostrando o painel adicionado com sucesso, com um nome como "Painel MaxPad Inteligente".]
* **Pronto, seu Painel MaxPad Inteligente Ekaza já está adicionado** e pronto para controlar os dispositivos e cenas da sua casa.
---
## CUIDADOS GERAIS
1. Para garantir o uso correto deste produto, ele deve ser instalado, mantido e desmontado por um eletricista profissional.
2. Antes de instalar e desmontar este produto, o interruptor principal deve ser desligado para evitar choque elétrico.
3. Este produto deve ser mantido longe de fontes de fogo e água durante a instalação e uso e não deve ser usado em ambientes úmidos (como banheiros).
4. Confirme se a tensão (da rede elétrica) está alinhada com a tensão de trabalho deste produto antes de usar e não insira o cabo de rede PoE na porta de rede (Ethernet).
5. Não repare o produto por conta própria. Qualquer modificação ou reparo do produto sem autorização invalidará a garantia.
6. O produto precisa ser instalado por técnicos. O ambiente de instalação é uma parede de concreto.
7. A caixa de distribuição (caixa de embutir) deve ser de material plástico e não higroscópico, com resistência mínima ao fogo de 5V.
8. Não deve haver nenhum outro objeto condutor de metal na caixa de distribuição.
9. A distância entre a abertura do corpo do produto e a abertura da caixa de junção deve ser de no mínimo 1cm.
10. **Equipamento de classe II:** Equipamento no qual a proteção contra choque elétrico não depende apenas de isolamento básico, mas no qual é fornecida uma proteção suplementar, não havendo previsão de aterramento de proteção ou dependência de condições de instalação.
---
