# Manual de Usuário - EKAZA Painel Central Maxpad Automação Inteligente com Alexa EKTY-T3101-M2U

## 01 Introdução do Produto

Este produto é adequado para espaços públicos internos e integra um painel de controle multifuncional que combina controle, interconexão, entretenimento e segurança.

Compatível com uma variedade de formas de produto, é projetado com bases padrão para diferentes países e é usado com o suporte de parede para fixar o painel de controle e pendurá-lo na parede. Ele fornece principalmente função de gateway, painel de cenas, interconexão de vídeo de dispositivos e outras funções. Os usuários podem controlar e gerenciar diferentes tipos de dispositivos inteligentes na conta através de botões físicos, tela, voz e outros métodos interativos.

---

## 02 Configuração Rápida

1.  Verifique e confirme o produto em si e os acessórios que o acompanham de acordo com a versão adquirida.

2.  Siga as instruções no manual para completar as interfaces necessárias para instalação e conexão do produto e confirme. Ele iniciará automaticamente quando ligado.

3.  Procure pelo APP "EKAZA" na loja de aplicativos ou escaneie o código QR na embalagem externa/instruções para baixar e instalar o APP e completar o login da conta.

    [Ilustração: Código QR para download do aplicativo "EKAZA"]

    *\*O App está sujeito à versão real lançada.*

4.  Complete a operação do processo de inicialização do Control Panel MAX de acordo com as instruções do controle central.

5.  Siga as instruções para completar a ativação básica da rede, completar a configuração básica e entrar para começar a usar o dispositivo Control Panel MAX.

---

## 03 Lista de Embalagem

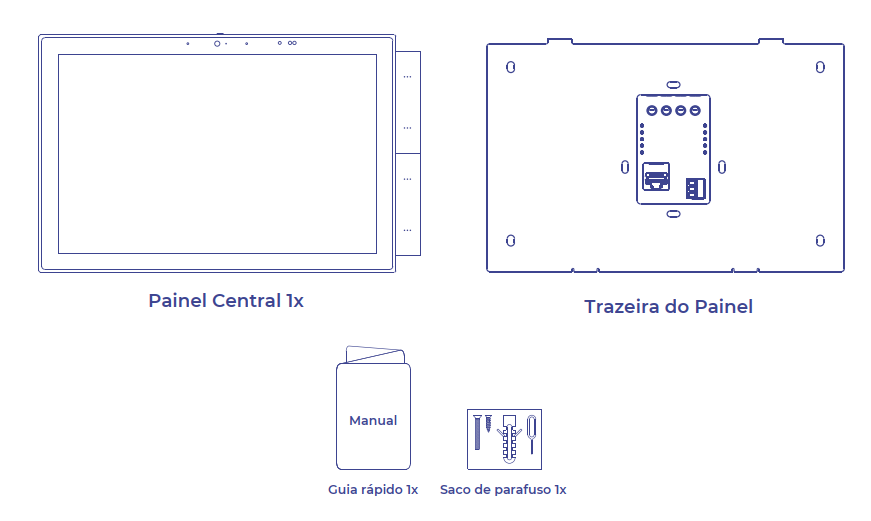

**1. Lista de peças e acessórios do produto**

*   Unidade Principal x 1

*   Manual do Usuário x 1

*   Pacote de parafusos x 1

*   Suporte Especificação Brasilx 1

*\*Acessórios opcionais: suporta múltiplas formas de bases padrão para diferentes países, e selecione bases adequadas de acordo com os requisitos.*

**2. Introdução de acessórios opcionais (Bases de Alimentação)**

Este produto suporta múltiplas formas e tem múltiplas funções; de acordo com a fiação real e reservas de instalação no local, uma caixa de embutir adequada pode ser selecionada.

**① Base de Alimentação Especificação EUA (Bottom box noun: US Spec Power Base)**

**Tabela de Parâmetros:**

| Parâmetro          | Valor                                    |

| :----------------- | :--------------------------------------- |

| Entrada (Input)    | 100-240V~, 50/60Hz                       |

| Interruptor (Switch) | 100-240V~, 50/60Hz 10A (relé bidirecional) |

| Carga Única (Single load) | 2000VA MÁX                             |

| Carga Total (Total load)  | 4000VA MÁX                             |

| Carga Monocanal (Single-channel load) | Porta de rede RJ45 x1                  |

| Carga Total (Total load)  | Interface RS485 x1                     |

[Ilustração: Base de Alimentação Especificação EUA]

**② Base de Alimentação Especificação Europeia (Bottom box noun: European Spec Power Base)**

**Tabela de Parâmetros:**

| Parâmetro       | Valor              |

| :-------------- | :----------------- |

| Entrada (Input) | 100-240V~, 50/60Hz |

[Ilustração: Base de Alimentação Especificação Europeia]

**③ Base de Alimentação Especificação Asiática (Bottom box noun: Asian Spec Power Base)**

**Tabela de Parâmetros:**

| Parâmetro          | Valor                                    |

| :----------------- | :--------------------------------------- |

| Entrada (Input)    | 100-240V~, 50/60Hz                       |

| Interruptor (Switch) | 100-240V~, 50/60Hz 10A (relé bidirecional) |

| Carga Única (Single load) | 2000VA MÁX                             |

| Carga Total (Total load)  | 4000VA MÁX                             |

| Carga Monocanal (Single-channel load) | Porta de rede RJ45 x1                  |

| Carga Total (Total load)  | Interface RS485 x1                     |

[Ilustração: Base de Alimentação Especificação Asiática]

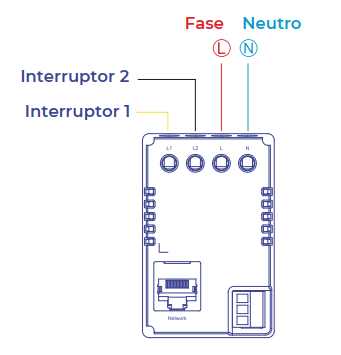

**Conexão da Fiação (para bases de alimentação com terminais):**

*   **L:** Entrada de fio Fase

*   **N:** Entrada de fio Neutro

*   Comprimento de decapagem: 10mm

---

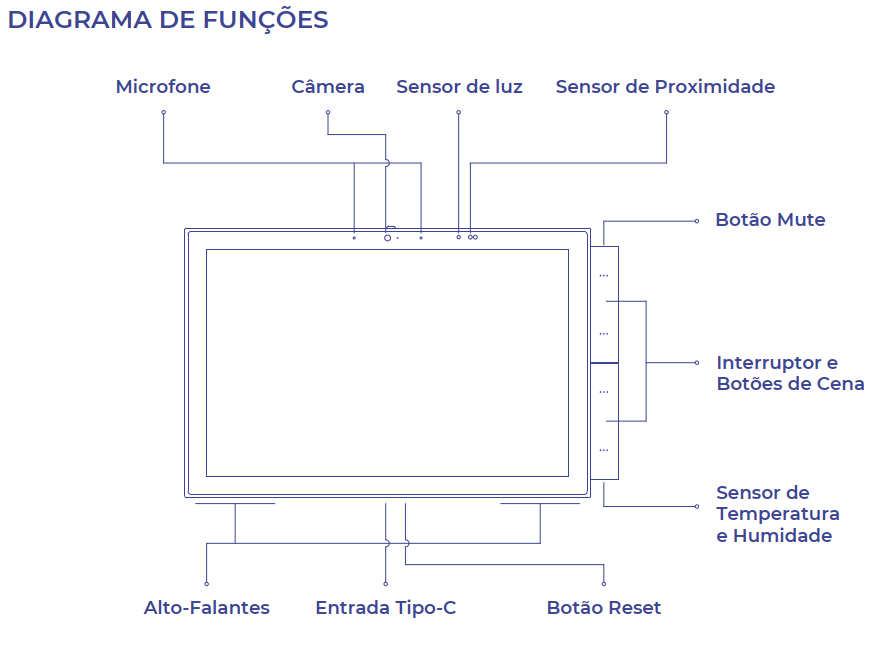

## 04 Diagrama de Funções

*   Microfone

*   Câmera

*   Sensor de luz

*   Sensor de proximidade

*   Botão de bloqueio do microfone (Mic ban button)

*   Botão personalizado (Custom button)

*   Sensor de temperatura e umidade

*   Alto-falante

*   Interface Tipo-C

*   Botão de Reset

---

## 05 Instalação do Produto

**1. Preparação para instalação**

*   Este produto é alimentado pelo fio neutro, por favor, providencie o fio neutro com antecedência.

*   Este produto é conectado à rede através de Wi-Fi ou Ethernet, por favor, providencie a rede Wi-Fi ou cabo Ethernet com antecedência.

*   Se você precisar usar relé, RS485, porta de rede de segurança deste produto, por favor, pré-instale os cabos relevantes com antecedência.

*   Para garantir a segurança elétrica e o desempenho sem fio, por favor, use a caixa de embutir plástica padrão para instalação e uso.

*   Por favor, traga sua própria chave de fenda, caneta de teste, fita isolante e outras ferramentas, por favor, não opere com eletricidade.

**2. Instruções de Instalação (Montagem na Parede)**

*   Desligue o interruptor principal e use uma caneta de teste para confirmar que o fio fase da caixa de embutir não está energizado.

*   Conecte a base corretamente, certifique-se de que o fio de cobre e o terminal estejam bem fixos e não haja fio exposto.

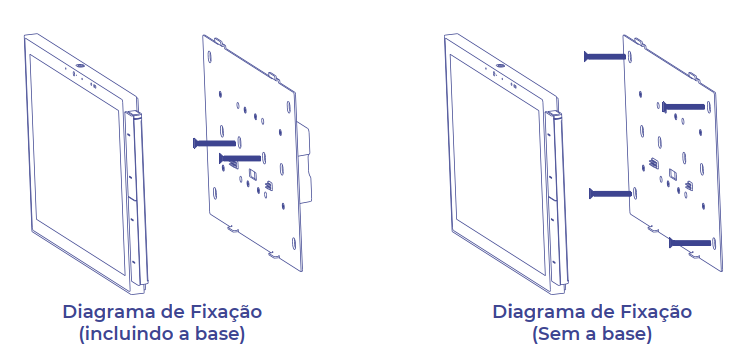

*   Certifique-se de que o suporte da base esteja completo, fixe o suporte e a base na parede com parafusos e verifique se a parte da parede do suporte está firme e plana.

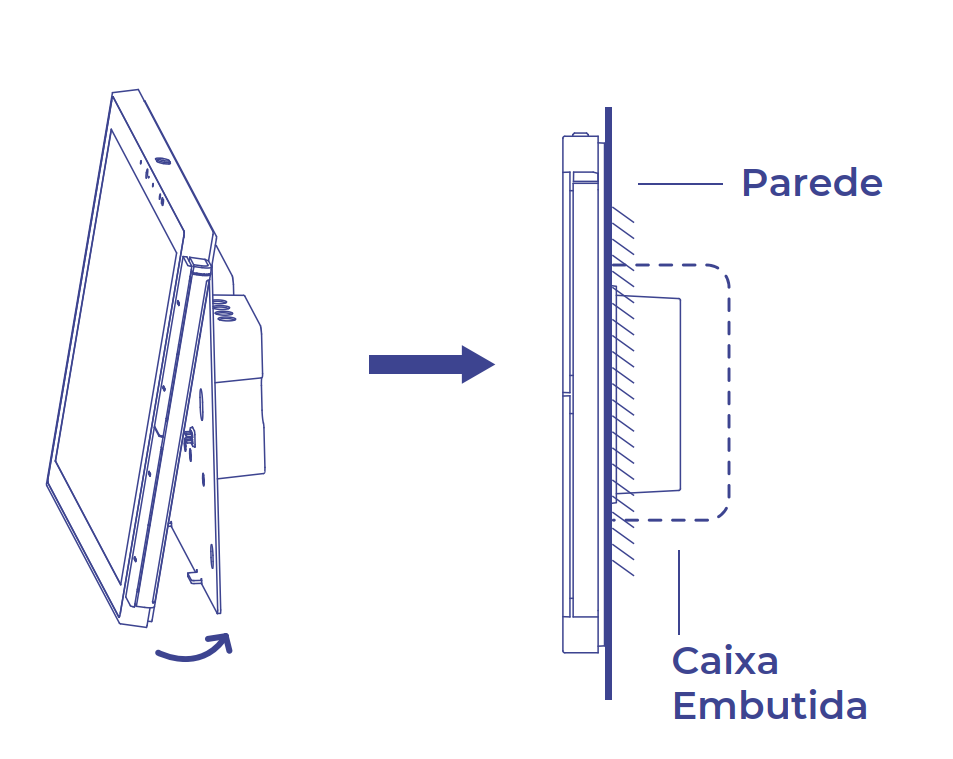

*   Incorpore a parte superior da unidade de controle central diretamente e, em seguida, atraia magneticamente a parte inferior diretamente ao suporte para completar a instalação e verifique se o encaixe está em boas condições.

**Atenção:**

*   Não use força ao instalar os parafusos, para não causar deformação do suporte.

*   O comprimento de decapagem é de cerca de 10mm ao fiar. Ajuste o comprimento de decapagem de acordo com a situação real para garantir boa fixação e evitar fios expostos.

---

## 06 Especificações Básicas

| Característica        | Especificação                                                              |

| :-------------------- | :------------------------------------------------------------------------- |

| Nome do Produto       | Control Panel MAXPAD                                                        |

| Tela                  | Tela multitoque de 10,1 polegadas / resolução 1920×1200                     |

| Armazenamento         | 2GB RAM / 8GB ROM                                                          |

| Câmera                | IPS 5 milhões de pixels / tampa de proteção de privacidade                 |

| Áudio                 | Alto-falante x 2 / Microfone x 2                                           |

| Protocolo Sem Fio     | Wi-Fi / Zigbee3.0 / Bluetooth 5.0 BLE / BLE mesh                           |

| Sensor                | Sensor de Proximidade TOF / Sensor de Luz Ambiente / Sensor de Temperatura e Umidade |

| Modo de Operação      | Tela sensível ao toque / Botões físicos / Voz / APP                        |

| Interface             | USB tipo-C (DC12V 1.0A)                                                    |

| Temperatura de Trabalho | 0-40°C                                                                     |

| Umidade de Trabalho   | 5%~90% UR sem condensação                                                  |

| Entrada (Alimentação Principal) | 100-240V~, 50/60Hz (dependendo da base de alimentação usada)             |

---

## 07 Observações

1.  Para garantir o uso correto deste produto, ele deve ser instalado, mantido e desmontado por um eletricista profissional.

2.  Antes de instalar e desmontar este produto, o interruptor principal de energia deve ser desligado para evitar choque elétrico.

3.  Este produto deve ser mantido longe de fontes de fogo e água durante a instalação e uso, e não deve ser usado em ambientes úmidos (como banheiros).

4.  Confirme se a tensão está de acordo com a tensão de trabalho deste produto antes do uso, e não insira o cabo de rede PoE na porta de rede.

5.  Não repare o produto por conta própria. Qualquer modificação ou "flashing" (alteração de firmware) do produto sem autorização anulará a garantia.

6.  O produto precisa ser instalado por técnicos. O ambiente de instalação é parede de concreto.

7.  A caixa de distribuição (caixa de embutir) deve ser de plástico e material não higroscópico, com uma classificação mínima de resistência ao fogo de 5V.

8.  Não deve haver outros objetos metálicos condutores na caixa de distribuição.

9.  A distância entre a abertura do corpo do produto e a abertura da caixa de junção deve ser de pelo menos 1 cm.

[Ícone WEEE] Este produto não deve ser descartado como lixo doméstico normal. De acordo com a diretiva da UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE-2012/19/EU), ele deve ser descartado devolvendo-o ao ponto de venda ou a um ponto de coleta municipal de reciclagem.

O dispositivo pode ser usado com uma distância de separação de 20cm do corpo humano.

[Ícone Classe II] Equipamento Classe II: Equipamento em que a proteção contra choque elétrico não depende apenas do isolamento básico, mas no qual uma salvaguarda suplementar é fornecida, não havendo provisão para aterramento protetor ou dependência das condições de instalação.

*   **a.c.:** Natureza da tensão de alimentação.

[Ícone CE] **Declaração de Conformidade Europeia**

Por meio desta, declaramos que este produto está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva 2014/53/UE, 2011/65/UE.
