Manual de Instalação de Trilhos Magnéticos EKAZA

# Manual de Instalação de Trilhos Magnéticos EKAZA

Este documento descreve os procedimentos de instalação para diferentes tipos de trilhos magnéticos EKAZA, bem como as conexões e a instalação das luminárias.

## 1. Dicas Gerais de Segurança e Operação

*   **Instalação Profissional:** Este produto deve ser instalado de acordo com as regulamentações elétricas locais e nacionais por um profissional licenciado e familiarizado com a construção e operação do produto.

*   **Desligar a Energia:** Antes de instalar a luminária, DESLIGUE a energia ou o interruptor principal.

*   **Conexões:** Não solde o fio de conexão; por favor, utilize a caixa de junção.

*   **Objetos na Luminária:** Não coloque decorações ou objetos nas lâmpadas e luminárias que não venham com a embalagem original.

*   **Prevenção de Problemas:** Evite curto-circuito ou sobrecarga. Não coloque isolamento térmico sobre a luminária.

*   **Superfície de Montagem:** Deve ser montado em uma superfície não condutiva.

*   **Condições Ambientais:** Não opere em um ambiente onde a temperatura ambiente seja superior a 40°C ou inferior a -20°C.

*   **Tensão de Operação:** Garanta que a tensão de operação utilizada esteja dentro da faixa de tensão indicada no rótulo de volume do produto.

*   **Ambiente de Instalação:** Só pode ser instalado em ambiente seco.

*   **Condutores Elétricos:** Os condutores elétricos de diferentes tipos de lâmpadas não podem se tocar.

*   **Substituição da Fonte de Luz:** A fonte de luz nesta luminária só pode ser substituída pelo fabricante, seu agente ou pessoa qualificada similar.

## 2. Conexões e Alimentação do Trilho Magnético

Os trilhos magnéticos EKAZA permitem diversas configurações através de diferentes tipos de conexões, garantindo a continuidade elétrica.

### 2.1 Tipos de Conexão de Trilho

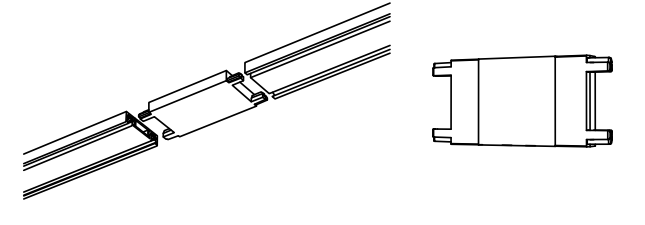

*   **Conexão Reta "I" (Emenda Direta):**

    *   Descrição: Os trilhos são emendados e eletrificados diretamente.

    *   Exemplo de uso: Para estender um trecho reto de trilho.

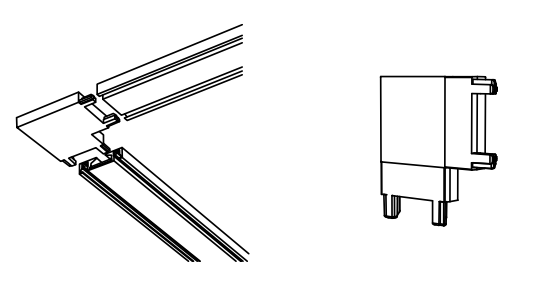

*   **Conexão de Canto Horizontal "L" (EK-C3607 EKAZA Conexão L Trilho Sobrepor Ultrafino Horizontal / EK-C3609 EKAZA Conexão Curva Tipo L Trilho Pendente Horizontal / EK-C3611 EKAZA Conexão Curva Tipo L Trilho Embutir Horizontal):**

    *   Descrição: Permite a conexão de dois trechos de trilho formando um canto horizontal, com eletrificação.

    *   Exemplo de uso: Em cantos de paredes ou teto.

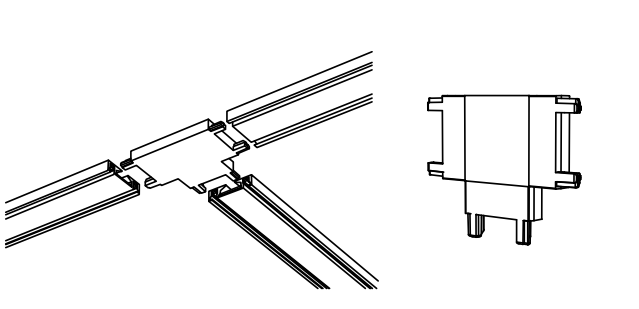

*   **Conexão "T":**

    *   Descrição: Permite a conexão de três trechos de trilho, formando um formato de "T", com eletrificação.

    *   Exemplo de uso: Para derivar um trilho para o lado.

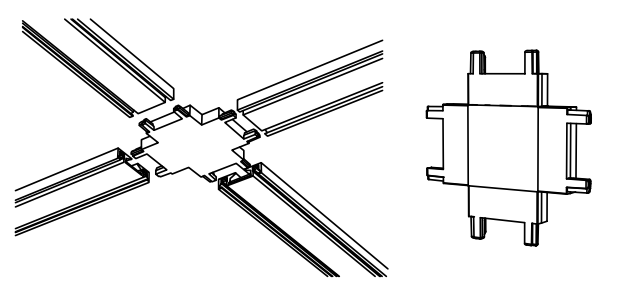

*   **Conexão em Cruz "+-":**

    *   Descrição: Permite a conexão de quatro trechos de trilho, formando uma cruz, com eletrificação.

    *   Exemplo de uso: Para intersecções de trilhos.

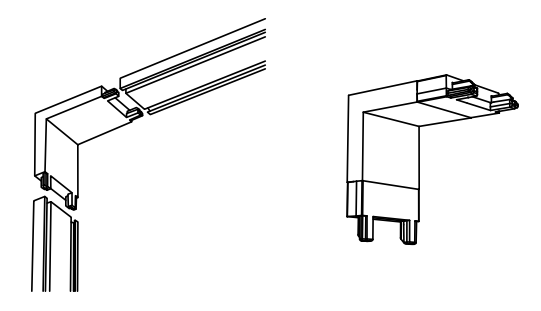

*   **Conexão Vertical "L" (EK-C3605 EKAZA Conexão Curva Trilho Sobrepor Ultrafino Vertical / EK-C3608 EKAZA Conexão Curva Tipo L Trilho Pendente Vertical / EK-C3610 EKAZA Conexão Curva Tipo L Trilho Embutir Vertical):**

    *   Descrição: Permite a conexão de um trilho de teto com um trilho de parede, unindo-os e eletrificando-os.

    *   Exemplo de uso: Para continuar o trilho do teto para a parede.

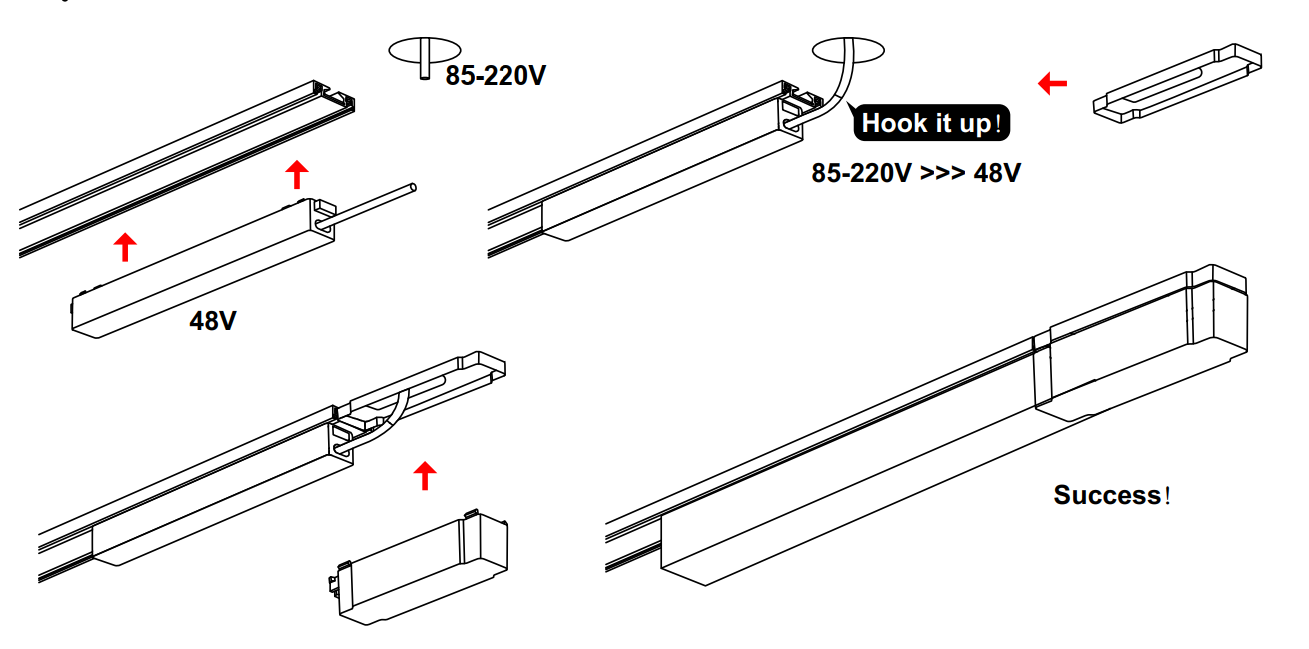

### 2.2 Alimentação de Energia

A alimentação dos trilhos magnéticos é feita através de módulos específicos que convertem a tensão da rede (85-220V) para a tensão operacional do sistema (48V).

*   **Módulo Linear de Alimentação (EK-C3603 EKAZA Módulo Conexão de Trilhos Magnéticos):**

    *   Descrição: Módulo para injeção de energia em um trecho reto do trilho.

*   **Módulo de Alimentação de Canto:**

    *   Descrição: Módulo específico para injeção de energia em um canto do trilho.

*   **Módulo de Tomada de Energia (EK-C3602 EKAZA Módulo Extensão de Fonte Externa p/ Trilho Magnético):**

    *   Descrição: Módulo que permite a conexão da fonte de alimentação ao trilho.

*   **Fonte de Alimentação Integrada:**

    *   Descrição: Dispositivo que converte 85-220V AC para 48V DC, essencial para o funcionamento do sistema.

    *   Conexão: " (Conecte!).

## 3. Procedimentos de Instalação dos Trilhos Magnéticos

Existem três métodos principais de instalação, dependendo do tipo de trilho e do acabamento desejado:

### 3.1 Instalação do Trilho Magnético Sobrepor Ultrafino (EK-C3561-1: EKAZA Trilho Magnético Sobrepor Ultrafino 6mm)

Este procedimento é para a instalação direta do trilho sobre a superfície do teto.

*   **Dimensões do Trilho:** 6mm (espessura) x 26mm (largura).

*   **Acessórios Utilizados:**

    *   Barra de trilho ultrafina (EK-C3561-1)

    *   Plugue de posicionamento (peça de fixação)

    *   Parafusos

    *   Tampa de orifício de parafuso

*   **Passos de Instalação:**

    1.  **Verificação dos Acessórios:** Verifique se todos os acessórios necessários estão presentes.

    2.  **Posicionamento e Fixação:** De acordo com o plano de decoração, posicione a barra do trilho no teto. Insira o "plugue de posicionamento" no orifício da barra do trilho. Utilize parafusos para fixar a barra do trilho no teto e, em seguida, instale a "tampa do orifício de parafuso" para esconder o parafuso.

    3.  **Fixação Completa:** A barra do trilho possui 3 orifícios de fixação a cada metro. Parafuse todos eles até que toda a barra esteja firmemente fixada ao teto.

    4.  **Finalização:** Por fim, instale o plugue na extremidade da barra do trilho, parafuse e instale a tampa do plugue. A instalação da barra do trilho está concluída.

### 3.2 Instalação do Trilho Magnético Sobrepor Ultrafino (EK-C3561-1) - Integrado no Acabamento (Massa Corrida/Gesso)

Este método permite que o trilho EK-C3561-1 seja integrado discretamente na superfície do teto, com acabamento em massa corrida ou gesso.

*   **Dimensões do Trilho:** 56mm (dimensão total), 32mm (largura do sulco), 6mm (espessura), 26mm (largura).

*   **Acessórios Utilizados:**

    *   Barra de trilho ultrafina (EK-C3561-1)

    *   Placa de fixação da barra do trilho

    *   Parafusos auto-atarraxantes

*   **Passos de Instalação:**

    1.  **Preparação do Sulco:** De acordo com a seção e forma do trilho, faça um sulco (rasgo) correspondente na placa de madeira/gesso do teto. A resistência do corpo do sulco deve ser suficiente para suportar o peso do trilho e das lâmpadas, e a altura do sulco deve ser garantida para o trilho de carga.

    2.  **Fixação da Barra do Trilho:** Ajuste a placa de fixação da barra do trilho e utilize parafusos auto-atarraxantes para fixá-la firmemente.

    3.  **Verificação e Acabamento:** Verifique e confirme a fiação. Realize um teste de instalação das lâmpadas para garantir que todos os trilhos funcionem corretamente. Em seguida, o acabamento externo com massa corrida e pintura pode ser realizado.

### 3.3 Instalação do Trilho Magnético Embutir (EK-C3560-1: EKAZA Trilho Magnético Embutir)

Este procedimento é para a instalação do trilho de forma totalmente embutida no teto.

*   **Dimensões do Trilho:** 29mm (largura visível), 67mm (largura total), 35mm (altura), 32mm (largura do sulco para instalação).

*   **Acessórios Utilizados:**

    *   Barra de trilho (EK-C3560-1)

    *   Parafusos auto-atarraxantes

*   **Passos de Instalação:**

    1.  **Preparação do Sulco:** De acordo com a seção e forma do trilho, faça um sulco correspondente na placa de madeira/gesso do teto. A resistência do corpo do sulco deve ser suficiente para suportar o peso do trilho e das lâmpadas, e a altura do sulco deve ser garantida para o trilho de carga.

    2.  **Fixação da Barra do Trilho:** Ajuste a barra do trilho na placa de gesso/madeira, utilizando parafusos auto-atarraxantes para fixação.

    3.  **Verificação e Reforço:** Verifique e confirme a fiação. Realize um teste de instalação das lâmpadas para garantir que todos os trilhos funcionem corretamente. Em seguida, coloque uma camada de compensado (ou material similar) por cima, fixando-o também com parafusos auto-atarraxantes, para reforço e base para o acabamento.

    4.  **Finalização:** Por fim, o acabamento externo com massa corrida e pintura pode ser realizado sobre a camada de compensado.

### 3.4 Instalação do Trilho Magnético Sobrepor Pendente (EK-C3560P-1: EKAZA Trilho Magnético Sobrepor Pendente)

Este procedimento descreve como instalar o trilho na forma pendente (suspenso do teto).

*   **Dimensões do Trilho:** 29.5mm (largura) x 50mm (altura).

*   **Acessórios Utilizados:**

    *   Barra de trilho pendente (EK-C3560P-1)

    *   EK-C3613: EKAZA Kit Suspensor de Trilhos Magnéticos Pendente (inclui: bucha de expansão plástica, parafuso auto-atarraxante, linha de suspensão, mola de tensão, porca interna roscada, fio de suspensão, dente externo do teto, parafuso de tensão, gancho/suporte de suspensão).

*   **Passos de Instalação:**

    1.  **Perfuração:** De acordo com o tamanho da bucha de expansão plástica, faça furos no teto com uma furadeira elétrica em um local adequado para os pontos de suspensão.

    2.  **Inserção da Bucha:** Insira a bucha de expansão plástica no furo perfurado.

    3.  **Fixação do Parafuso:** Passe o parafuso auto-atarraxante pela porca com o furo e trave-o firmemente na bucha de expansão no teto.

    4.  **Preparação da Linha de Suspensão:** Passe a linha de suspensão através da mola de tensão e da porca interna roscada listrada (componentes do kit suspensor).

    5.  **Fixação no Teto:** Passe o fio de suspensão pelo dente externo do teto e trave o parafuso de tensão nele.

    6.  **Ajuste de Comprimento:** Através da mola de tensão, ajuste o comprimento do fio de suspensão para a altura desejada do trilho.

    7.  **Pendurar o Trilho:** Deslize o gancho (suporte de suspensão) em um slot na parte superior do trilho correspondente e levante o trilho para encaixá-lo nos fios de suspensão.

*   **Observação:** Se houver mais de um trilho, para instalar o fio de suspensão na posição desejada, deslize o gancho na placa de suspensão para levantar todos os trilhos simultaneamente.

## 4. Método de Instalação das Lâmpadas no Trilho Magnético

Após a instalação do trilho, as lâmpadas podem ser facilmente encaixadas e removidas.

*   **Ação Principal:** Empurrar ("Push") e Pressionar ("Press").

*   **Passos de Instalação:**

    1.  **Encaixe e Eletrificação:** Empurre a lâmpada sobre a barra do trilho. Certifique-se de que a chapa de cobre da lâmpada entre em contato com a chapa de cobre da barra do trilho para que seja eletrificada.

    2.  **Fixação:** Após confirmar que a lâmpada está eletrificada e funcionando, pressione os botões localizados em ambos os lados da lâmpada para fixá-la firmemente na barra do trilho. A instalação está concluída.

*   **Modelos de Lâmpadas Compatíveis (Exemplos):**

    *   Line grille lights (Luminárias Lineares Tipo Grelha)

    *   Line flood lights (Luminárias Lineares Tipo Projetor)

    *   Shoot the light (Spots Direcionáveis)

    *   Down light (Spots Embutidos - Tipo Downlight)

    *   Folding Grille lights (Luminárias Grelha Dobráveis)

    *   Folding flood lights (Luminárias Projetor Dobráveis)

    *   Track fill light (Luz de Preenchimento para Trilho)

    *   Track lights (Spots de Trilho)

    *   Double-headed track lights (Spots de Trilho com Duas Cabeças)

    *   Half Moon track lights (Spots de Trilho Meia Lua)

    *   Half-moon chandelier (Lustres Meia Lua)

    *   King Kong bar (Barra King Kong - provável nome de um tipo de luminária linear)

    *   Chandelier (Lustres)

    *   Hose lights (Luzes Flexíveis/Mangueira)

---
