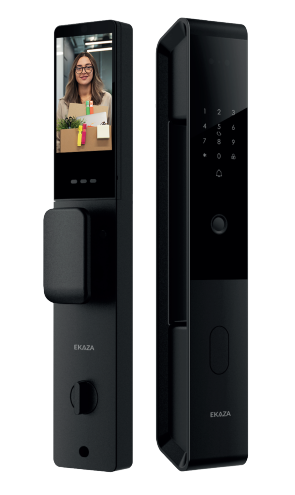

FECHADURA ELETRÔNICA INTELIGENTE SIRIUS - Manual do Usuário

**Modelo:** EKMG-T5331

---

## ESPECIFICAÇÕES

* **Material:** Liga de Alumínio, Vidro Temperado

* **Espessura da porta:** 40-120mm

* **Backset:** 70mm

* **Bateria:** 5000mAh (3~5 Meses)

* **Tensão:** DC 7.4V

* **Powerbank emergência:** USB-C

* **Conexão:** WiFi

* **Display:** LCD 4.5"

* **Tipos de portas:** Madeira, Aço Inox, cobre, Alumínio

* **Multi Alarme:** Antiarrombamento, Antissequestro, Bateria fraca, Permanência suspeita

* **Capacidade de Usuários:** 300 Total (50 Facial, 50 Palma da Mão, 100 Digital, 299 Cartão IC, 300 Senhas)

* **Formas de desbloqueios:** Facial, Digital, Palma da mão, Senha, Tag Magnética, Chave Física, Aplicativo

* **Desbloqueio pelo APP:** Senha de uso único, Senha Temporária (Agendar período)

* **Ângulo facial:** ≤15° Vertical, Altura 1,4~1.9 Metros

* **Sensor Aproximação:** 0-100cm

* **Armazenamento:** Nuvem (serviço pago)

* **Tempo de Leitura:** ≤0.5s

* **Taxa de rejeição:** ≤0.001%

* **Temp Op.:** -10°~60°C, ≤93%RH

* **Dimensões:** 410x73x68mm

* **Aplicativo:** EKAZA

* **Validade:** Indeterminada

### Formas de Desbloqueio

* Palma da Mão

* Reconhecimento Facial

* Digital (Impressão Digital)

* Senha

* Cartão IC

* Chave Física

* Senha Dinâmica

* Senha Temporária

* Remoto Pelo App

---

## CONTEÚDO DA EMBALAGEM

* 1x Fechadura (Frontal, Verso)

* 1x Mecanismo (Tranca Interna)

* 1x Bateria

* 1x Placa de montagem

* 1x Acabamento para batente (2 peças)

* 2x Chave

* 2x Cartão Tag

* 1x Kit Parafusos

---

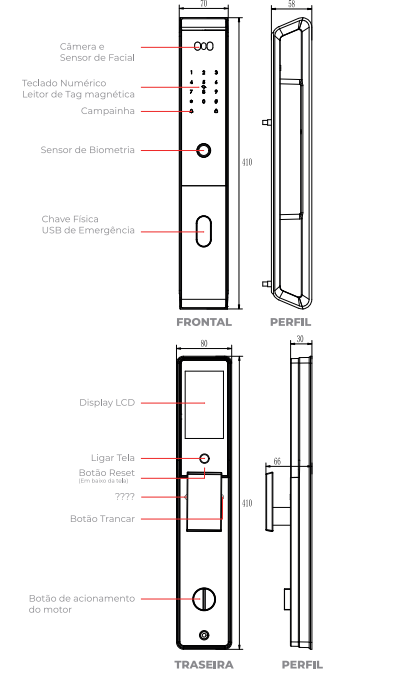

## SOBRE O PRODUTO

**Unidade Externa (Frontal):**

* Câmera e Sensor de Facial

* Teclado Numérico

* Leitor de Tag magnética

* Campainha

* Sensor de Biometria

* Chave Física

* USB de Emergência

**Unidade Interna (Traseira):**

* Display LCD

* Ligar Tela

* Botão Reset (Em baixo da tela)

* Botão Trancar

* Botão de acionamento do motor

---

## INSTALAÇÃO

### 1. Furar a Porta

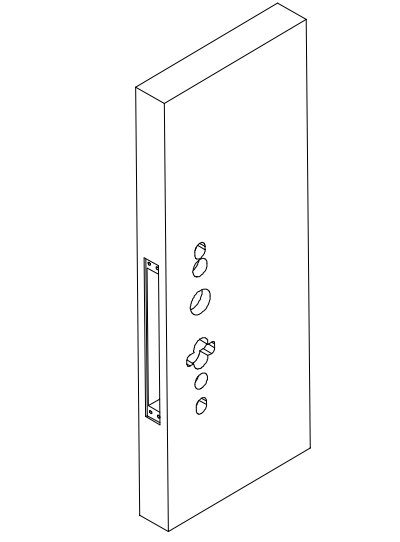

Fure a porta na altura desejada de acordo com o gabarito de instalação fornecido.

[Imagem: Gabarito de Furação na Porta]

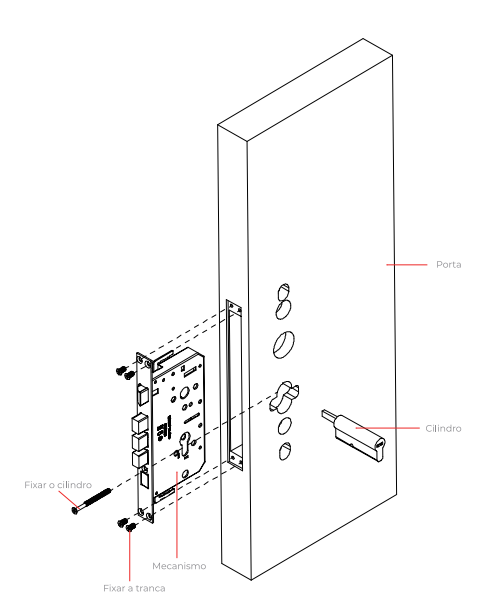

### 2. Instalação da Tranca Interna (Mecanismo)

Insira o mecanismo no rasgo da porta e fixe-o com os parafusos apropriados. Instale o cilindro.

[Imagem: Instalação da Tranca Interna]

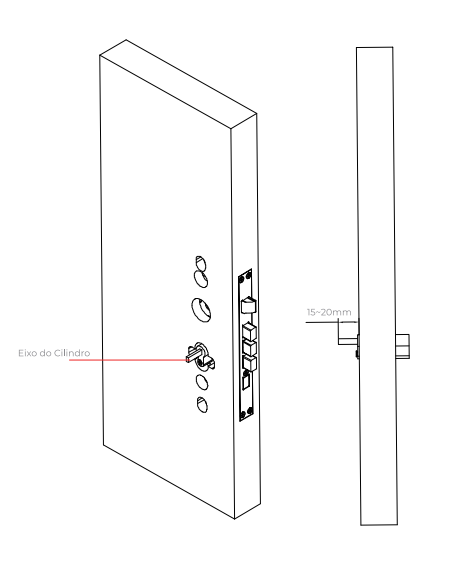

### 3. Corte da Haste do Cilindro

Corte a haste do cilindro de acordo com a espessura da sua porta.

**Nota:** O comprimento da haste do cilindro deve ser de 15 a 20 mm.

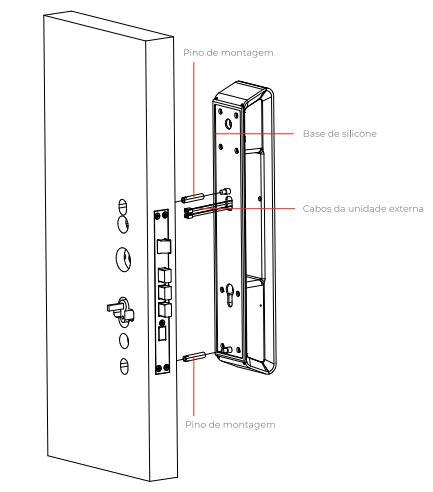

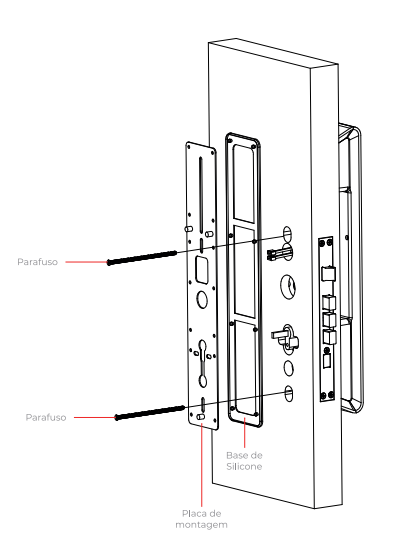

### 4. Instalação da Unidade Externa

1. Fixe a base de silicone na parte traseira da unidade externa e instale os pinos de montagem.

2. Alinhe a unidade externa com o furo do cilindro e insira no cilindro. Passe os cabos pela porta para o lado Interno.

3. Fixe a outra base de silicone na placa de montagem e insira os parafusos de fixação para prender a unidade externa à porta.

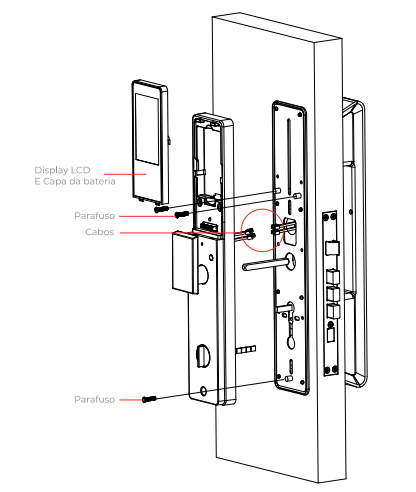

### 5. Instalação da Unidade Interna

1. Conecte os cabos da unidade externa aos conectores da unidade interna e posicione-os internamente.

2. Fixe a unidade interna no lado interno da porta e prenda com parafusos.

**Atenção:** Ao posicionar os fios de conexão, evite que fiquem obstruindo o movimento do trinco mecânico, pois isso pode causar danos ao sistema.

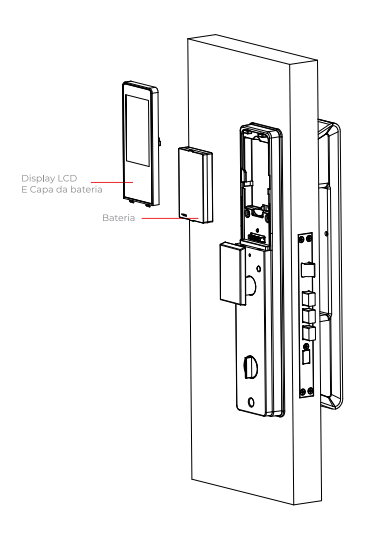

### 6. Instalação da Bateria

1. Insira a bateria de lítio no compartimento e recoloque a capa.

2. Pressione o botão de destravar e o botão de travar na unidade interna para verificar se está funcionando corretamente.

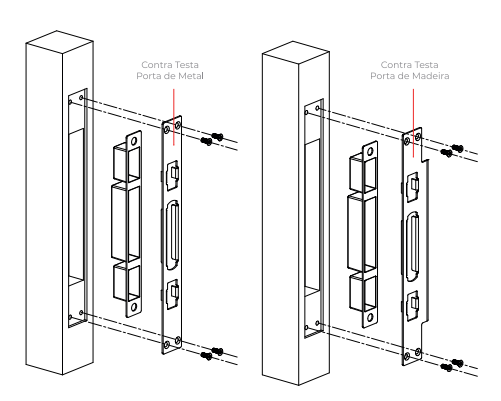

### 7. Instalação da Contra Testa e Acabamento

1. Faça os furos no batente da porta.

2. Instale o acabamento e a contra testa no batente.

**Atenção:** A contra testa para portas de metal e portas de madeira é diferente.

### Check List da Instalação

1. A fechadura deve estar alinhada corretamente com o batente da porta.

2. O eixo da tranca deve operar de forma suave e sem resistência.

3. Verifique se a fechadura está verticalmente alinhada com a porta.

---

## CONFIGURANDO A FECHADURA (VIA TECLADO)

### 1. Observações Antes da Configuração

Se a senha de gerenciamento for a senha inicial (**12345678**), será necessário alterá-la antes de realizar outras operações.

**Modificar a senha de gerenciamento pela primeira vez:**

1. Toque na área das teclas com a palma da mão para ativar o teclado.

2. Pressione `*` + `#` para entrar no menu, digite a senha de gerenciamento (`12345678`) e pressione `#` para confirmar.

3. O prompt de voz dirá: "a senha é muito simples, modifique a senha de gerenciamento". Digite uma nova senha de 6 a 12 dígitos e finalize com `#`.

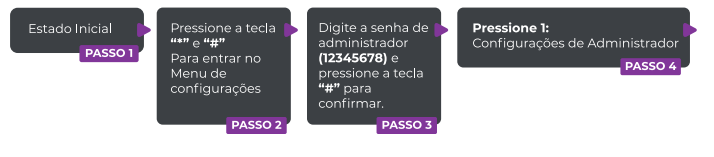

### 2. Entrada no Modo de Administrador

1. Toque na área do teclado para ativá-lo.

2. Pressione `*` e `#` para entrar no menu de configurações.

3. Digite a senha de administrador e pressione `#` para confirmar.

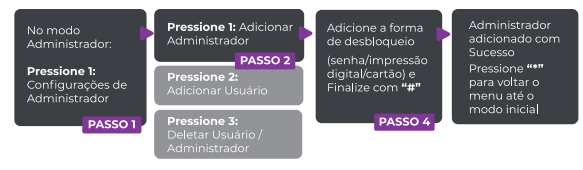

### Adicionar Administrador

1. Entre no modo administrador.

2. Pressione `1` (Configurações de Administrador).

3. Pressione `1` (Adicionar Administrador).

4. Selecione o método de desbloqueio (Digital, Senha, Tag, Face ID, Palma) e cadastre. Finalize com `#`.

**Observação:**

* **Senha:** Deve ter de 6 a 12 dígitos. Não suporta sequências ou repetições.

* **Impressão Digital:** Encoste o dedo no sensor.

* **Tag magnética:** Aproxime o cartão do painel.

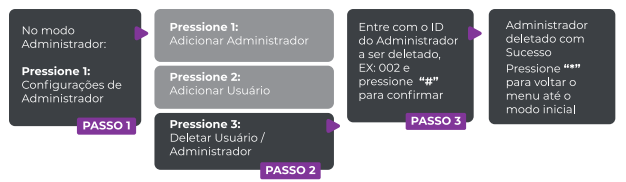

### Excluir Administrador

1. Entre no modo administrador.

2. Pressione `1` (Configurações de Administrador).

3. Pressione `3` (Deletar Usuário / Administrador).

4. Digite o ID do administrador a ser deletado (ex: 002) e pressione `#`.

**Observação:** Não é possível excluir o ID do administrador que está sendo usado no momento.

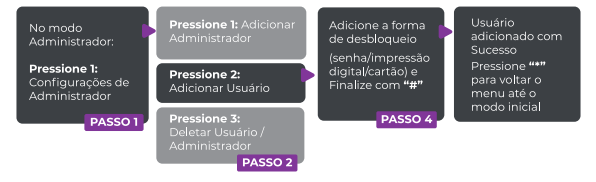

### 3. Configuração do Usuário

#### Adicionar Usuário

1. Entre no modo administrador.

2. Pressione `1` (Configurações de Administrador).

3. Pressione `2` (Adicionar Usuário).

4. Cadastre a nova forma de desbloqueio e finalize com `#`.

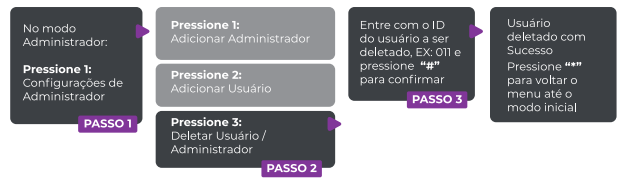

#### Excluir Usuário

1. Entre no modo administrador.

2. Pressione `1` (Configurações de Administrador).

3. Pressione `3` (Deletar Usuário / Administrador).

4. Digite o ID do usuário a ser deletado (ex: 011) e pressione `#`.

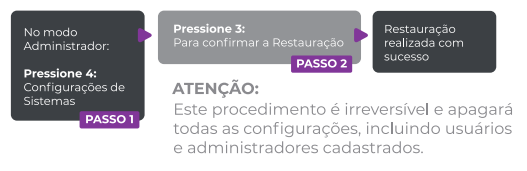

### Restauração de Fábrica

1. Entre no modo administrador.

2. Pressione `4` (Configurações de Sistemas).

3. Pressione `3` (Configurações de Fábrica) e confirme.

**Atenção:** Este procedimento é irreversível e apagará todas as configurações.

### Campainha (Doorbell)

Pressione o botão da campainha no painel de toque para emitir um som.

---

## FUNÇÕES DA FECHADURA

1. **Inicialização:** Após restaurar para as configurações de fábrica, a senha inicial será **123456** e será necessário registrar um novo administrador. Qualquer senha antiga será invalidada.

2. **Configurações de Instalação:** Funções de calibração do produto usadas durante a instalação (config. do motor, tempo de rotação, etc.).

3. **Rotação do Motor:** O admin pode configurar o sentido de abertura da porta (esquerda ou direita).

4. **Tempo de Rotação do Motor:** Define o tempo que a lingueta leva para retornar (3 a 15 segundos).

5. **Tempo de Bloqueio Automático:** Define o tempo de recuo da lingueta. O padrão é 3 segundos.

6. **Bloqueio Automático:** A porta será travada automaticamente após 15 segundos.

7. **Alerta de Travamento do Sistema:** Após 5 tentativas falhas de verificação (digital, senha, cartão), o sistema emitirá um

alerta e ficará bloqueado por 90 segundos.

8. **Senha Dinâmica (Anti-peeping):** O usuário pode proteger sua senha inserindo números aleatórios antes ou depois da senha real (ex: se a senha for 123456, pode-se digitar 89**123456**807).

9. **Modo Escritório (Modo Passagem):** Após um desbloqueio válido, a fechadura permanece destravada. Para sair temporariamente, pressione `0#` ou o botão de travamento interno por 3 segundos. O modo só pode ser desativado permanentemente pelo menu do sistema.

10. **Alerta de Bateria Fraca:** Quando a voltagem da bateria atingir 6,9V, o sistema emitirá um alerta para troca.

11. **Alimentação de Emergência:** Se a fechadura estiver sem energia, pode-se usar um power bank na entrada USB-C localizada no painel externo.

12. **Travamento Interno:** Pressione o botão de travar da unidade interna por 5 segundos para bloquear a porta por dentro. Neste estado, usuários comuns não conseguem destravar pelo lado de fora.

---
