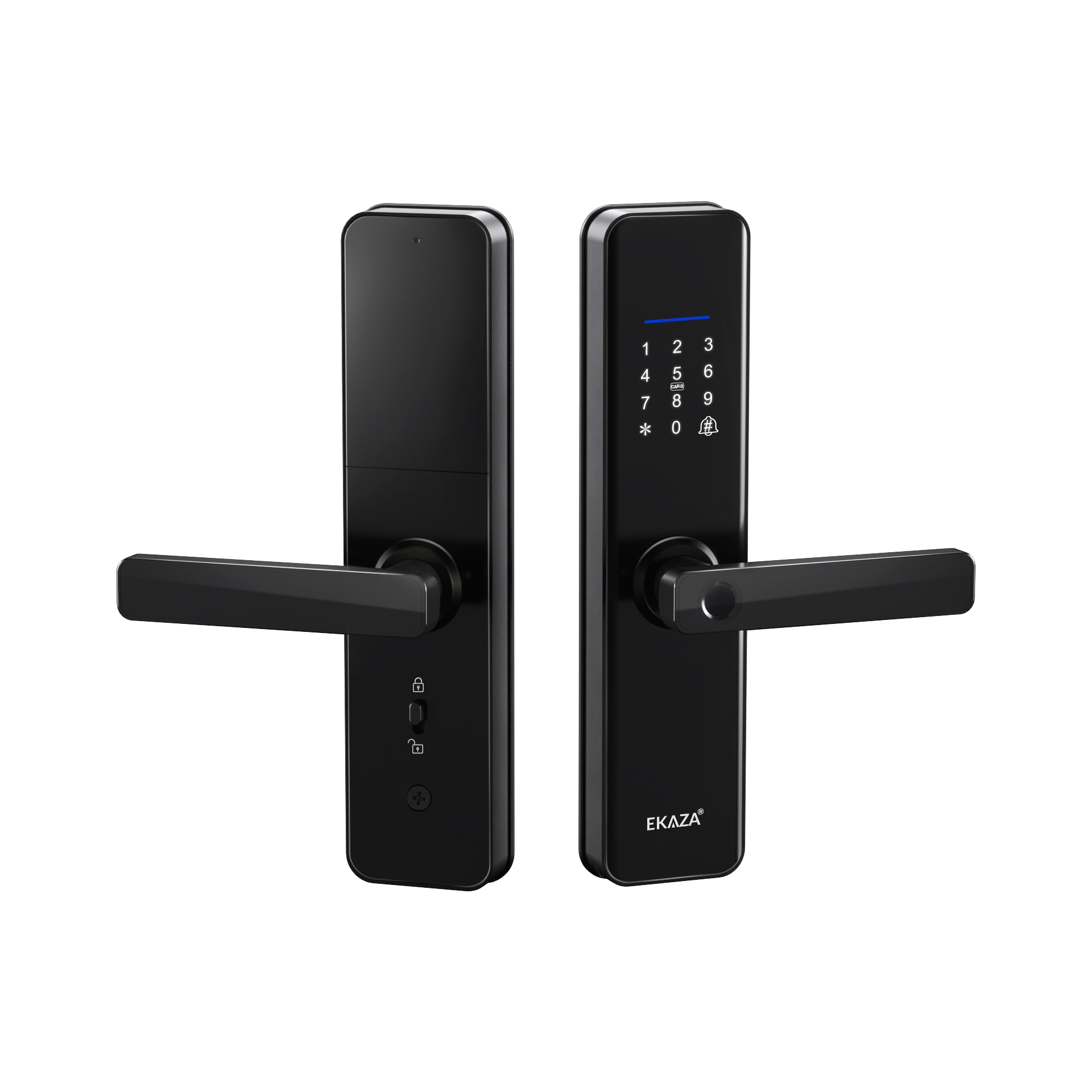

# EKAZA Fechadura Inteligente WiFi Biometria Senha Cartão V2
Modelo: EKAV-T229 V2 (fabricado depis setembro/2024)
# Descrição do produto
* **Modelo:** EKAV-T229 V2
* **Material:** Alumínio, Liga de Alumínio, ABS
* **Espessura da porta:** 38mm~55mm
* **Encaixe:** 50mm de distância do centro
* **Cilindro:** Cilindro Classe C (Seguro)
* **Bateria:** 4 Pilhas Alcalinas AA (Não Inclusas)
* **Vida útil da bateria:** 1 Ano (Desbloqueio 10x por dia)
* **Entrada, carregador de emergência:** Tipo USB-C
* **Impressão digital:** Sensor Semicondutor
* **Capacidade:**
* **Desbloqueio pelo APP:** Sem Limite
* **Senha:** 100 (Administrador único)
* **Abertura da Porta:** Senha (100 por digital)
* **Impressões Digitais:** 100 (100 por digital)
* **Cartões de Acesso:** 100 (Administrador único)
* **Tempo de Leitura:** <0.6s
* **Wi-Fi Conexão:** 2.4GHz
* **Voltagem:** DC6V
* **Dimensões:**
* **Cilindro:** 60mm (C) x 56(A)
* **Produto:** 68mm x 27mm x 280mm
* 1x Fechadura Eletrônica (interno e externo)
* 1x Tranca
* 1x Acabamento para batente (*somente para portas de madeiras*)
* 2x Chaves
* 2x Cartão Tag
* 1x Capa para bateria
* 1x Guia de Instalação
* 1x Kit parafusos e Conectores

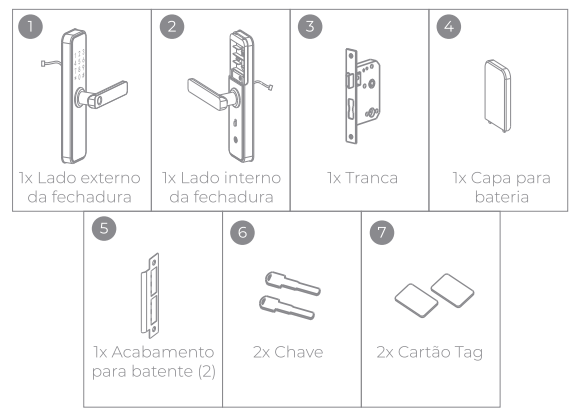

* 1x Lado externo da fechadura
* 1x Lado interno da fechadura
* 1x Tranca
* 1x Capa para bateria
* 1x Acabamento para batente (2)
* 2x Chave
* 2x Cartão Tag

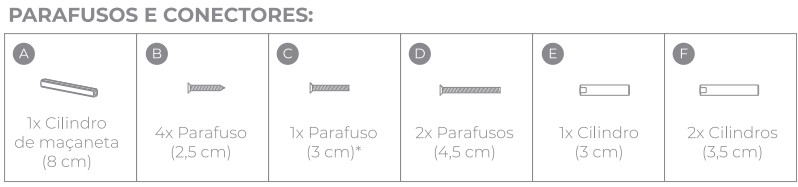

**PARAFUSOS E CONECTORES:**
* 1x Cilindro de Fechadura (8 cm)
* 4x Parafuso (2.5 cm)
* 1x Parafuso (3 cm)
* 2x Parafusos (4.5 cm)
* 1x Cilindro (3 cm)
* 2x Cilindros (3.5 cm)
* *\*somente para portas de madeiras*
# Manual do Produto EKAZA Fechadura Inteligente WiFi Biometria Senha Cartão T229 V2
## Link do manual https://suporte.ekaza.com.br/helpdesk/attachments/67131789219

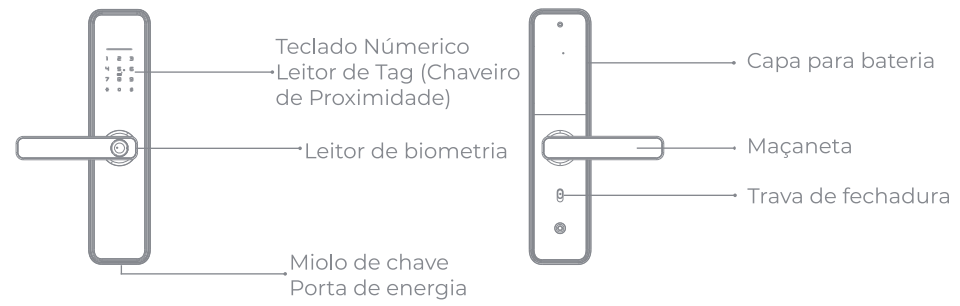

## SOBRE O PRODUTO
![Diagrama do Produto]
* **Painel Externo:**
* Teclado Numérico
* Leitor de Tag (Chaveiro de Proximidade)
* Leitor de biometria
* Miolo de chave
* Porta de energia (USB-C para emergência)
* **Painel Interno:**
* Capa para bateria
* Maçaneta
* Trava de fechadura (botão de trava manual)
## SENTIDO DE ABERTURA DA PORTA
**IMPORTANTE:** Leia atentamente as instruções abaixo para que a instalação seja conduzida, caso precise fazer a troca de lado da maçaneta, siga o passo "AJUSTAR MAÇANETA".

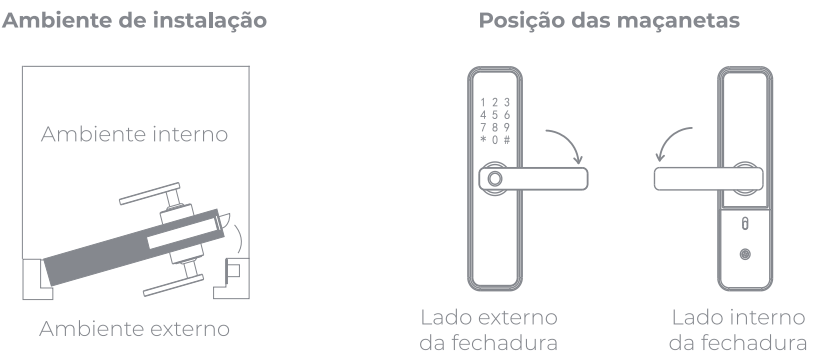

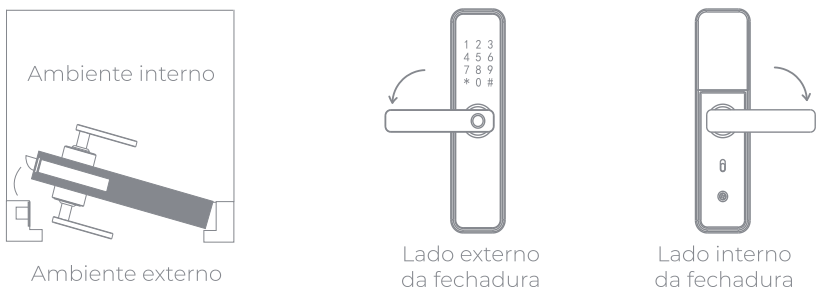

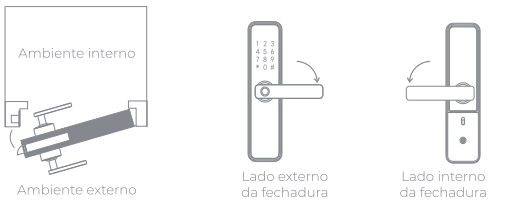

* **PORTA QUE ABRE PARA DIREITA/FORA**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Direita/Fora]

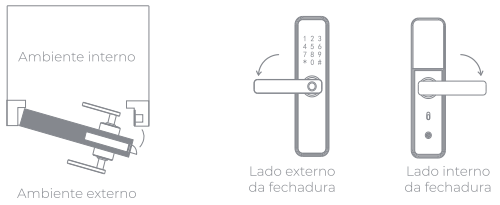

* **PORTA QUE ABRE PARA DIREITA/DENTRO**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Direita/Dentro]
* **PORTA QUE ABRE PARA ESQUERDA/FORA**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Esquerda/Fora]
* **PORTA QUE ABRE PARA ESQUERDA/DENTRO**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Esquerda/Dentro]

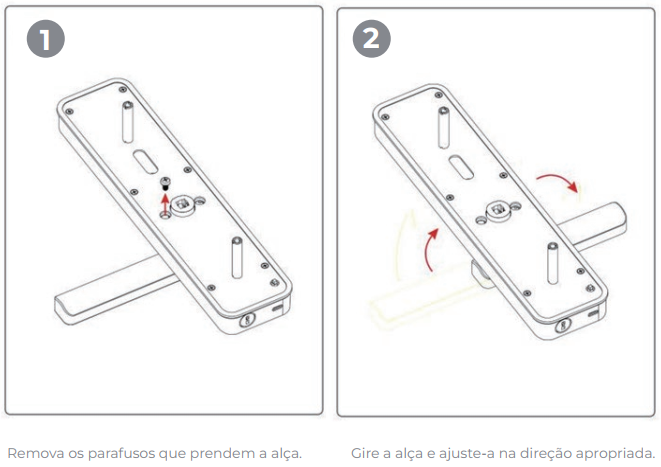

## AJUSTAR MAÇANETA
A maçaneta pode vir no sentido contrário do que você precisa para a instalação.
Fique tranquilo, para podermos mudar o lado da maçaneta temos que seguir o passo a passo.
Você precisará de uma chave de fenda e um local reservado para que não perca nenhum item durante esse processo.

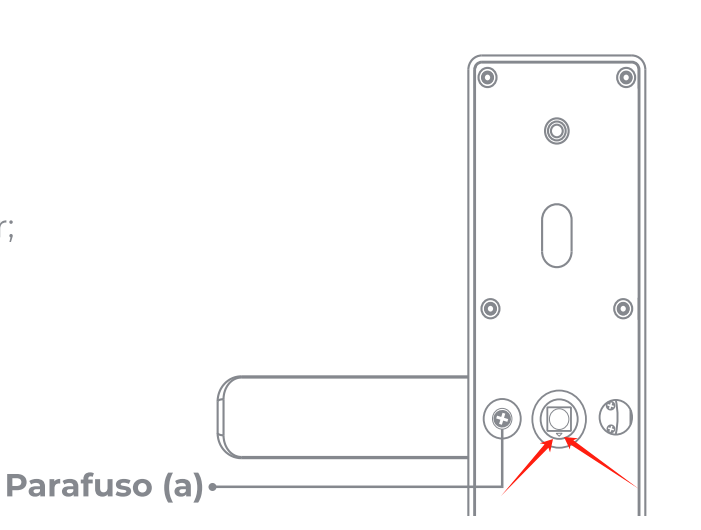

**LADO EXTERNO:**
1. Solte o parafuso (a) com a chave de fenda;
2. Gire a maçaneta 180 graus, sem forçar;
3. E em seguida iguale o orifício com o encaixe do parafuso;
4. Coloque o parafuso neste mesmo orifício e aperte a maçaneta fixa corretamente.
**NOTA:** Quando ajustar a maçaneta para o lado correto, deve também ajustar o centro para que fique pronta para instalação.
Símbolo "▼" deve estar ajustado para: Right Single / Left Single / Double
![Ajuste Maçaneta Símbolo]

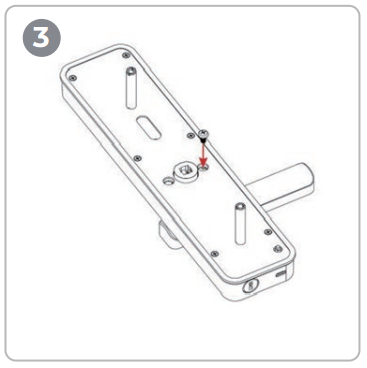

**LADO INTERNO:**
1. Solte o parafuso (b) com a chave de fenda;
2. Gire a maçaneta 180 graus, sem forçar;
3. E em seguida iguale o orifício com o encaixe do parafuso;
4. Coloque o parafuso neste mesmo orifício e aperte a maçaneta fixa corretamente.
![Ajuste Maçaneta Interna]
## PREPARAÇÃO DA MAÇANETA
**NOTA:**
Quando ajustar a maçaneta para o lado correto, deve também ajustar o item conforme a imagem abaixo, para que fique pronta para instalação.
A peça destacada na imagem abaixo, deve estar sempre do lado oposto em relação ao parafuso (b).
![Preparação Maçaneta]
*Parafuso (b)*

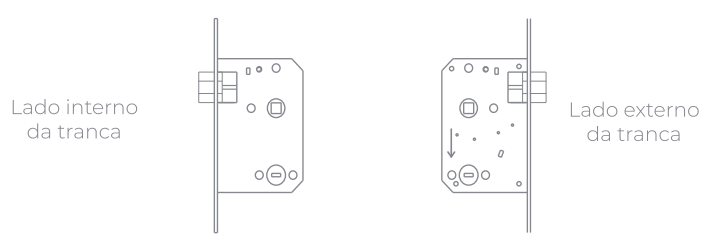

## MECANISMO DE TRANCA
De acordo com o ajuste da porta e da fechadura insira a tranca conforme a imagem abaixo:
![Mecanismo de Tranca]
*Lado interno da tranca / Lado externo da tranca*
## ORIENTAÇÃO DE PARAFUSOS E CILINDROS
Ideais para portas com espessura de 38mm~55mm. Se por acaso sua porta seja maior ou menor, pode haver necessidade de adaptações.
Por favor, compre o acessório correto de acordo com a espessura da sua porta.
| Nome | Especificação (mm) | Espessura da porta e quantidade |
| :---------- | :------------------- | :------------------------------------------------------------ |
| | | 38≤ M ≤ 40 (mm) | 41≤ M ≤ 55 (mm) |
| (A) Cilindro | 8 cm | 1 | 1 |
| (B) Parafuso | 2,5 cm | 4 | 4 |
| (C) Parafuso | 3 cm | | 1 |
| (D) Parafuso | 4,5 cm | 1 | |
| (E) Cilindro | 3 cm | 1 | 2 |
| (F) Cilindro | 3,5 cm | | 1 |
![Guia Parafusos e Cilindros]

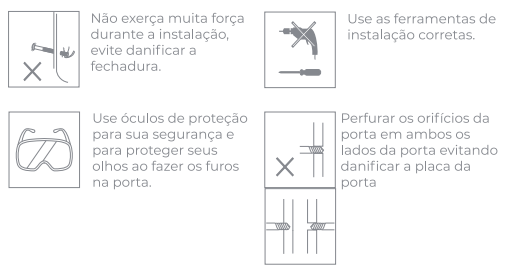

## SEGURANÇA ANTES DA INSTALAÇÃO
* Não exerça muita força na instalação para não evitar danificar a fechadura.
* Use as ferramentas de instalação corretas.
* Use óculos de proteção para sua segurança e evitar acidentes nos olhos ao fazer os furos na porta.
* Perfurar os orifícios da porta em ambos os lados para evitar lascando/danificar a placa da porta.
## INSTALANDO A FECHADURA

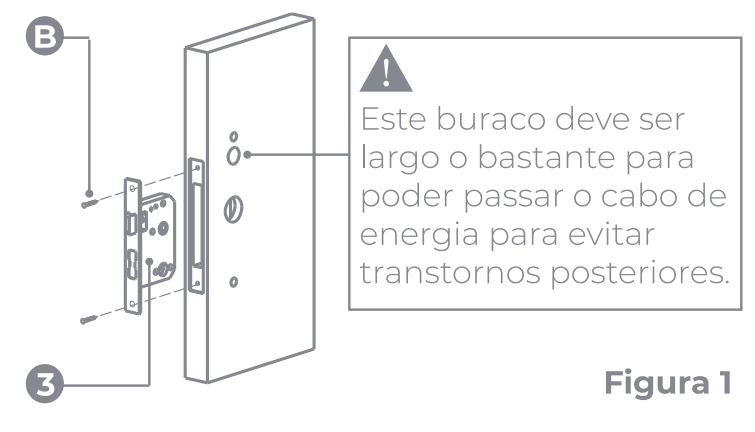

**PASSO A PASSO - FIGURA 1**
1. Após feito os buracos corretamente na porta, você irá encaixar a tranca conforme a Figura 1 e os buracos da porta;
2. Usando 2 parafusos (B) (página anterior), parafuse a tranca na porta.
*Seta indica: Este buraco deve ser largo o bastante para passagem do cabo de energia para evitar transtornos posteriores.*
![Instalação Figura 1]

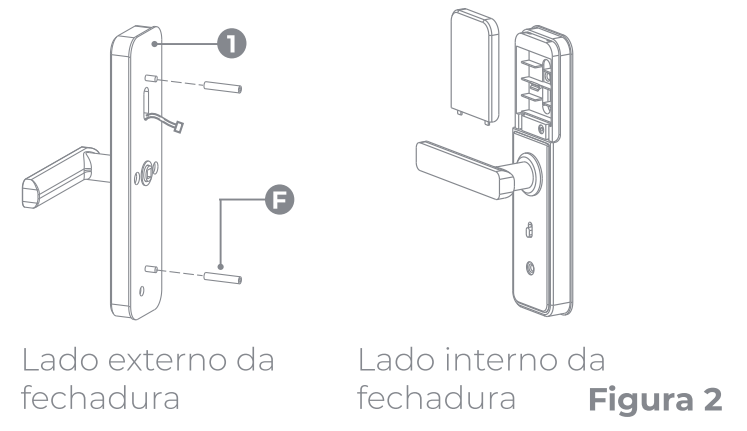

**PASSO A PASSO - FIGURA 2**
1. **Lado externo da fechadura:** Encaixe o cilindro (A) (página anterior) como mostra a figura 2.
2. **Lado interno da fechadura:** Retire a capa das baterias, antes da instalação (não coloque as baterias ainda).
*Lado externo da fechadura / Lado interno da fechadura*
![Instalação Figura 2]

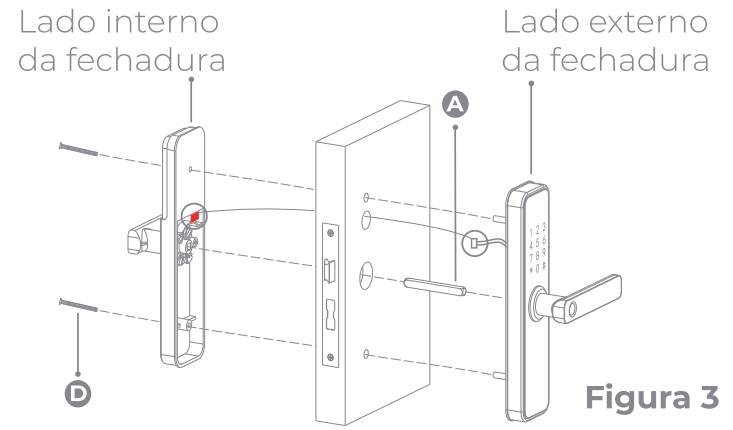

**PASSO A PASSO - FIGURA 3**
1. **Lado externo da fechadura:** Encaixe o cilindro (A) (página anterior) na fechadura conforme a figura 3 e encaixe na porta;
Passe o fio por dentro do buraco da porta, e os dois cilindros (F) (página anterior) devem passar pela porta também seguindo a figura 3.
*Lado externo da fechadura / Lado interno da fechadura*
![Instalação Figura 3]

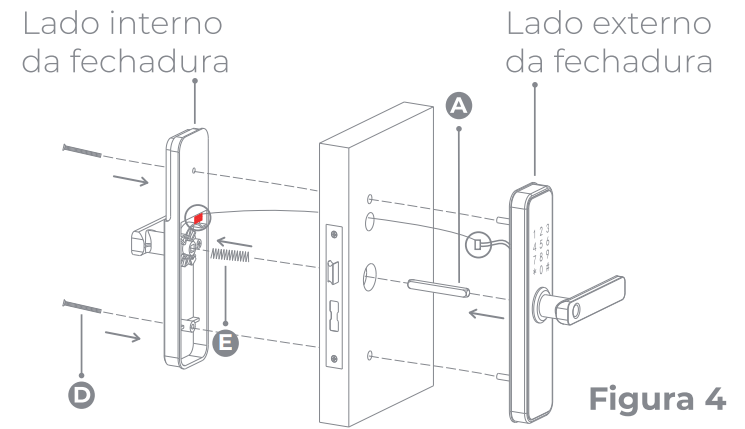

**PASSO A PASSO - FIGURA 4**
1. **Lado interno da fechadura:** Encaixe a fechadura interna no cilindro;
Conecte o fio da fechadura externa (indicado com um círculo em vermelho), na parte destacada na fechadura interna;
Próximo passo é rosquear os parafusos (D) (página anterior), até que a fechadura fique firme e estável na porta como a figura 4 está indicando.
*Lado interno da fechadura / Lado externo da fechadura*
![Instalação Figura 4]

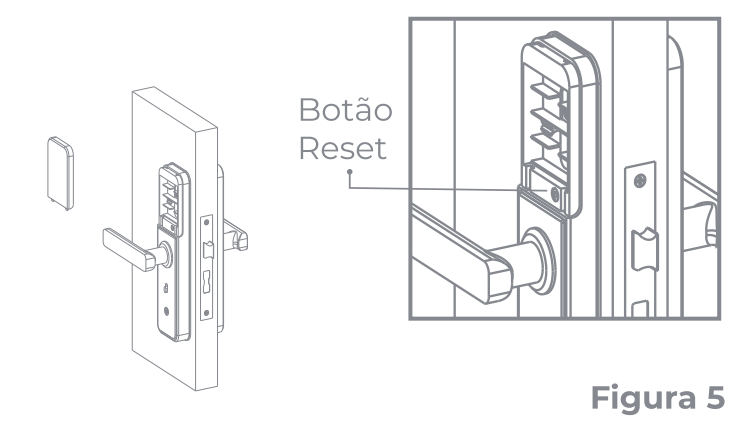

**PASSO A PASSO - FIGURA 5**
1. **Lado interno da fechadura:** Coloque as baterias no local indicado da figura 5, e encaixe cuidadosamente a capa das baterias.
**NOTA:** Logo abaixo do compartimento de baterias (conforme figura 5), tem um botão, sua função é de resetar a memória da fechadura.
*Botão Reset*
![Instalação Figura 5]

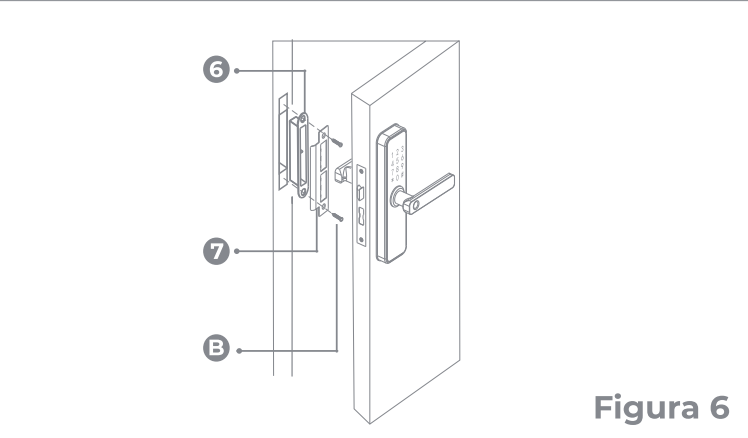

**PASSO A PASSO - FIGURA 6**
1. **Batente da porta:** Conforme a figura 6, você irá encaixar a parte onde fica no batente da porta;
**NOTA:** Caso sua porta e batente forem de madeira você deve utilizar o acabamento primeiro;
Encaixe-o no rasgo do batente da porta e parafuse o acabamento
Insira os dois parafusos (B) (página anterior) como a figura 6 está indicando.
![Instalação Figura 6]
## CHECK LIST DA INSTALAÇÃO
1. A fechadura está alinhada com o batente da porta.
2. O miolo da tranca deve estar funcionando de maneira suave e flexível.
3. A fechadura está alinhada verticalmente com a porta.
## CONFIGURAR FECHADURA
**1. OBSERVAÇÕES ANTES DA CONFIGURAÇÃO**
* Se a senha de administrador não foi inserida (senha inicial: **12345678**), será necessário alterar a senha de gerenciamento antes de realizar outras operações.
* **Modifique a senha de gerenciamento pela primeira vez:**
* Toque na área das teclas com a palma da mão para ativar as teclas, e a luz do teclado se acenderá.
* Pressione a tecla "*" duas vezes e, em seguida, digite a senha de gerenciamento (12345678) e pressione a tecla # para confirmar.
* Prompt de voz: a senha é simples, modifique a senha de gerenciamento; digite de 6 a 12 dígitos da senha para finalizar com a tecla #, até que o prompt de voz set (configurado).
* **Observação:** no estado inicial, é necessário modificar a senha do administrador para realizar outras operações.

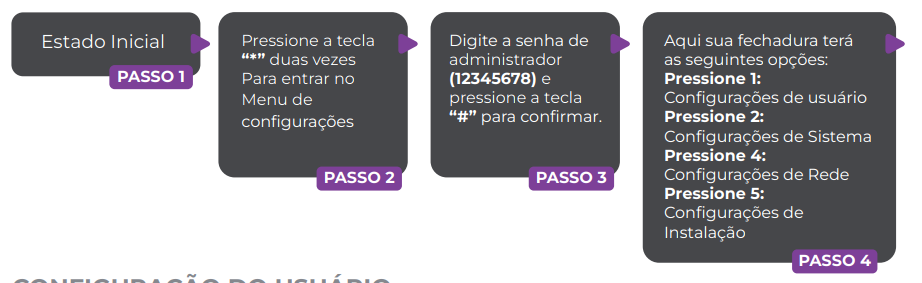

**2. ENTRADA NO MODO DE ADMINISTRADOR**
1. Toque na área do teclado com a palma da mão para ativar o teclado, a luz do teclado acenderá.
* **Estado Inicial:** Pressione a tecla "*" duas vezes.
* **PASSO 1:** Digite a senha de administrador (Padrão: 12345678) e pressione "#" para confirmar.
* **PASSO 2:** Aqui sua fechadura terá um menu com as opções:
* Pressione 1: Configurações de Usuário
* Pressione 2: Configurações de Sistema
* Pressione 3: Configurações de Rede
* Pressione 4: Configurações de Idioma
* Pressione 5: Configurações de Autenticação Dupla
* Pressione 6: Configurações de Modo Automático

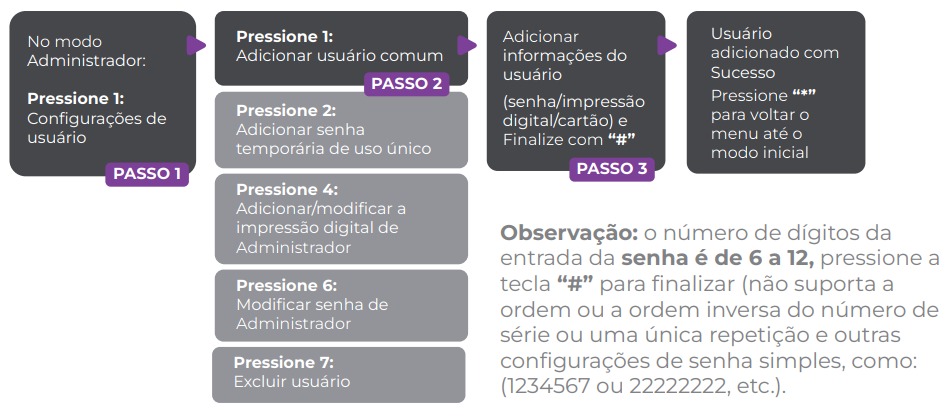

**3. CONFIGURAÇÃO DO USUÁRIO**
Ao adicionar usuários, a fechadura reconhece automaticamente a adição de senha, impressão digital e cartão, e os usuários podem adicionar diretamente o tipo de chave correspondente.
* **Adicionar usuário comum:**
* No modo Administrador:
* **PASSO 1:** Pressione 1: Adicionar usuário comum
* **PASSO 2:** Pressione 1: Adicionar informações do usuário
* **PASSO 3:** Senha/Impressão digital/Cartão
* *Usuário adicionado com sucesso! Pressione "*" para voltar ao menu até o modo inicial.*

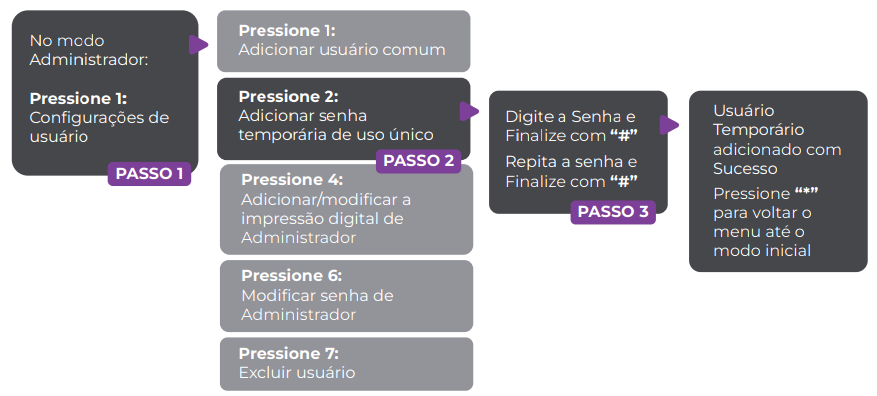

* **Adicionar usuário Temporário (senha de uso único):**
* No modo Administrador:
* **PASSO 1:** Pressione 2: Adicionar senha temporária de uso único
* **PASSO 2:** Digite a Senha e pressione #
* **PASSO 3:** Repita a senha e finalize com "#"
* *Usuário adicionado com sucesso! Pressione "*" para voltar ao menu até o modo inicial.*
* **Observação:** O número de dígitos da senha deve ser entre 6 a 12, pressione a tecla "#" para finalizar; Inverta a ordem ou a ordem inversa do número de telefone, data comemorativa, etc. Evite configurações de senha simples, como (1234567 ou 2222222, etc.)

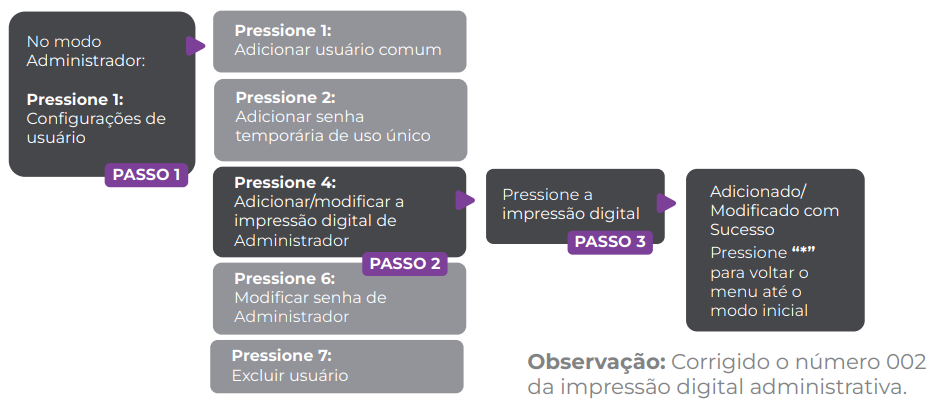

* **Adicionar (Modificar) impressões digitais de Administrador:**
* No modo Administrador:
* **PASSO 1:** Pressione 4: Registre ou modificar a impressão digital de Administrador
* **PASSO 2:** Pressione a impressão digital
* **PASSO 3:** Adicionada/Modificada com sucesso!
* *Observação: Corrigido o número 002 da impressão digital administrativa.*

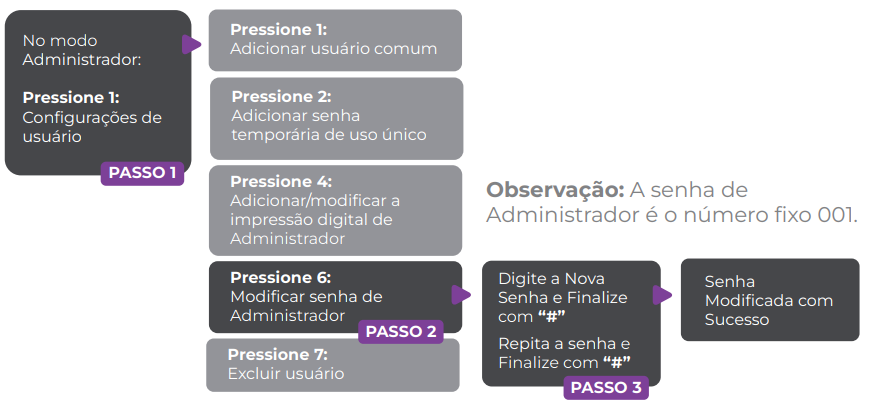

* **Adicionar (Modificar) impressões digitais de Usuário:**
* No modo Administrador:
* **PASSO 1:** Pressione 6: Adicionar/Modificar a senha de Administrador
* **PASSO 2:** Digite a Nova senha e pressione # com "*"
* **PASSO 3:** Senha Modificada com Sucesso
* *Observação: A senha de Administrador é o número fixo 001.*

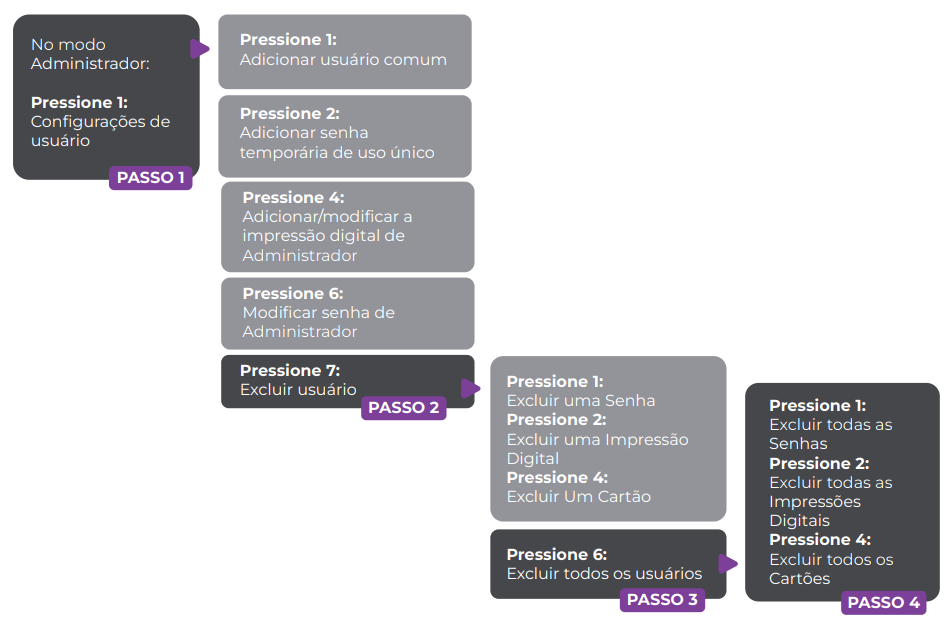

* **Excluir usuário:**
* No modo Administrador:
* **PASSO 1:** Pressione 7: Excluir usuário
* **PASSO 2:** Pressione 2: Excluir um usuário
* **PASSO 3:** Digite o número do usuário ou senha a ser excluído.
* **PASSO 4:** pressione # para confirmar. Excluído com sucesso
* **Excluir todos os usuários:**
* No modo Administrador:
* **PASSO 1:** Pressione 7: Excluir usuário
* **PASSO 2:** Pressione 6: Excluir todas as Senhas
* **PASSO 3:** Pressione 4:
* **PASSO 4:** Pressione # para confirmar.
Excluído com sucesso

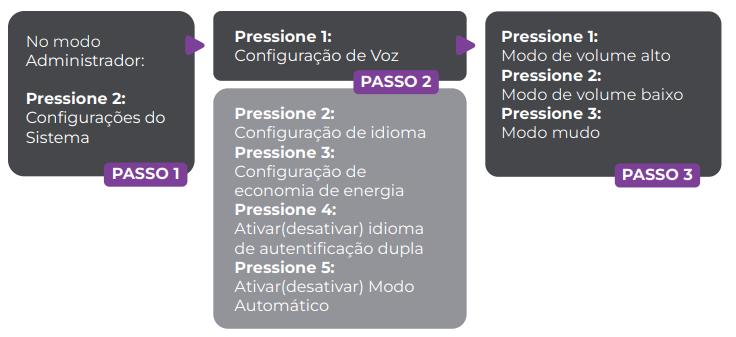

**CONFIGURAÇÕES DE VOZ:**
* No modo Administrador:
* **PASSO 1:** Pressione 2: Configurações de Sistema
* **PASSO 2:** Pressione 1: Configuração de Voz
* **PASSO 3:**
* Pressione 1: Volume alto
* Pressione 2: Volume baixo
* Pressione 3: Modo mudo
**CONFIGURAÇÕES DE IDIOMA:**
* No modo Administrador:
* **PASSO 1:** Pressione 4: Configuração de Idioma
* **PASSO 2:** Pressione 2
* **PASSO 3:**
* Pressione 1: Chinês
* Pressione 2: Inglês
* Pressione 3: Português
* Pressione 4: Espanhol
* Pressione 5: Indonésio
* Pressione 6: Tailandês
* Pressione 7: Vietnamita
* Pressione 8: Russo

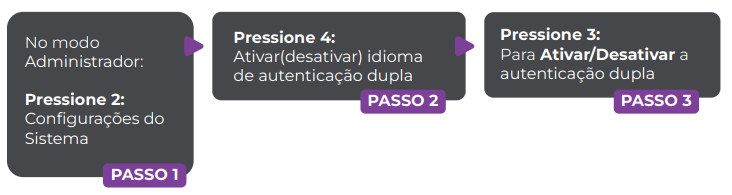

**CONFIGURAÇÕES DE AUTENTICAÇÃO DUPLA:**
* No modo Administrador:
* **PASSO 1:** Pressione 2: Configurações de Autenticação Dupla
* **PASSO 2:**
* Pressione 4: Para Ativar/Desativar a Autenticação Dupla
* **PASSO 3:** Pressione 3 para comfirma.

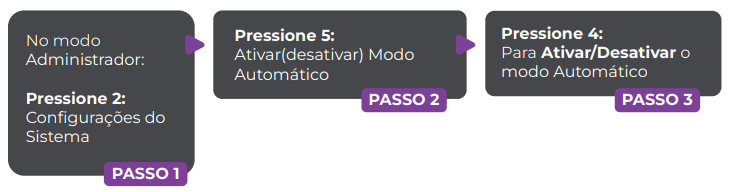

**CONFIGURAÇÕES DE MODO AUTOMÁTICO:**
* No modo Administrador:
* **PASSO 1:** Pressione 2: Configurações de Modo Automático
* **PASSO 2:**
* Pressione 5: Para Ativar/Desativar o Modo Automático
* **PASSO 3:** Pressione 4 para comfirma.

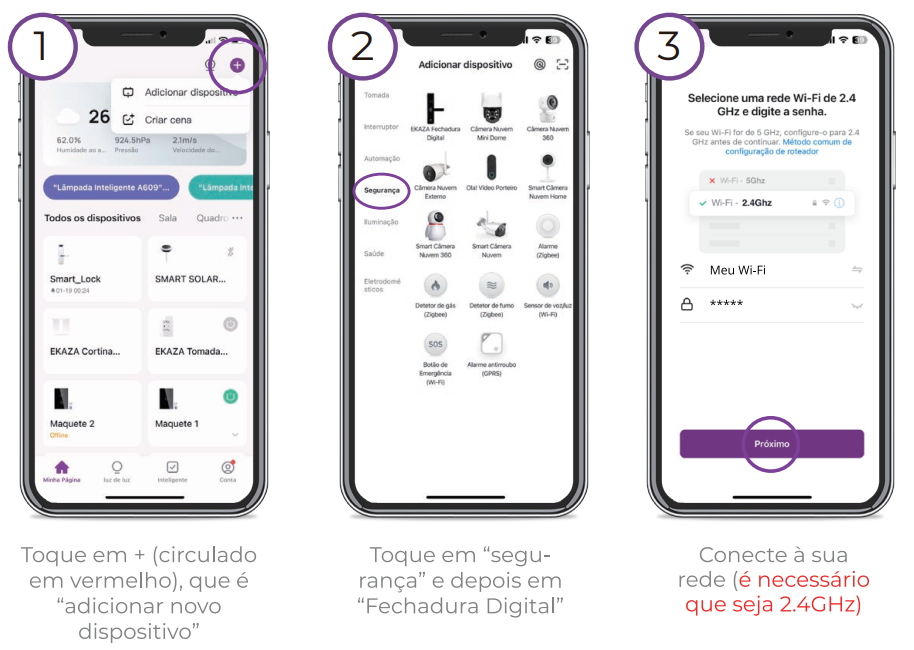

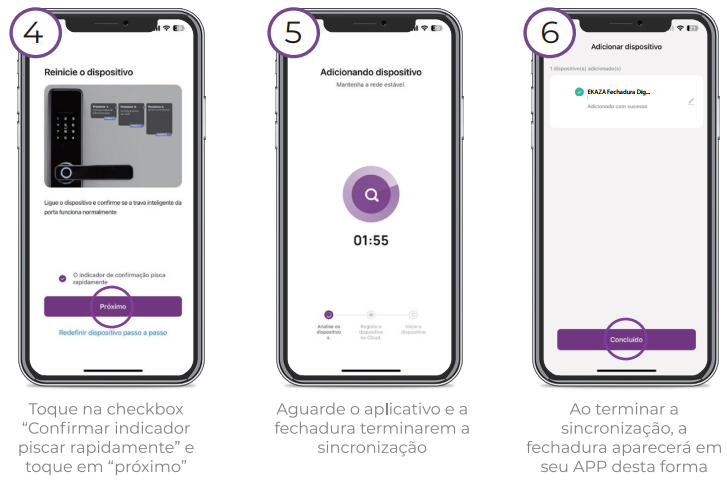

## CONFIGURAR APP EKAZA
1. Faça o download ou escaneie o código QR e instale o aplicativo EKAZA para o iOS ou o Android.
*Digitalize o código QR para fazer o download*
2. Depois de baixado, o aplicativo solicitará que você registre seu dispositivo.
3. Digite o seu e-mail que faz você se sentir confortável e selecione o país em que você vive. Você criará uma senha.
A configuração da Fechadura Inteligente é feita partes na própria fechadura, e em partes no aplicativo EKAZA.
É importante estar atento aos detalhes da configuração, para que ela seja bem sucedida.

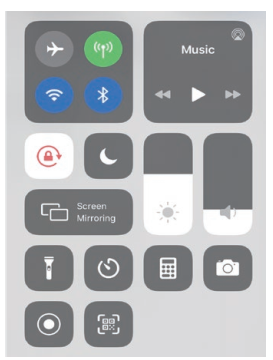

**ATIVE O BLUETOOTH**
Verificar de que seu smartphone está com Bluetooth ativado.
![Ativar Bluetooth e Teclado]
## ADICIONAR NO APLICATIVO
1. Toque em "+" (círculo em vermelho), que é "adicionar novo dispositivo".
2. Toque em "Segurança" depois em "Fechadura Digital".
3. Conecte à sua rede (É necessário que seja 2.4GHz).
![App Adicionar Passo 3]
4. Toque na checkbox "Confirmar que o indicador piscar rapidamente" e toque em "próximo".
5. Aguarde o aplicativo e a fechadura entrarem em sincronização.
6. Ao terminar a sincronização, a fechadura aparecerá em seu APP desta forma.
7. Caso queira, você pode alterar o nome de sua fechadura no APP.
8. PRONTO! Sua fechadura foi configurada com sucesso.
![App Adicionar Passo 8]
## ENTRAR NO MODO DE CONFIGURAÇÃO
Após esses primeiros passos, agora inicie as configurações na fechadura. Continue a configuração no aplicativo.
**NA FECHADURA:**
* **PASSO 1:** Pressione a tecla "*" duas vezes.
* **PASSO 2:** Digite a senha de administrador e pressione #.
* **PASSO 3:** No modo Administrador, Pressione 4: Configurações de Rede.
* **PASSO 4:** Pressione 1: Entrar no modo de Rede.
Em Modo de Configuração de Rede.
Este artigo foi útil?
Que bom!
Obrigado pelo seu feedback
Desculpe! Não conseguimos ajudar você
Obrigado pelo seu feedback
Feedback enviado
Agradecemos seu esforço e tentaremos corrigir o artigo
