# EKAZA Fechadura Inteligente Zigbee Biometria Senha Cartão
Modelo: EKAV-T229Z
# Descrição do produto
## ESPECIFICAÇÕES
* **Modelo:** EKAV-T229Z
* **Material:** Alumínio, Liga de Alumínio, ABS
* **Espessura da porta:** 38mm~55mm
* **Encaixe:** 50mm de distância do centro
* **Cilindro:** Cilindro Classe C (Seguro)
* **Bateria:** 4 Pilhas Alcalinas AA (Não Inclusas)
* **Vida útil da bateria:** 1 Ano (Desbloqueio 10x por dia)
* **Entrada, carregador de emergência:** Tipo USB-C
* **Impressão digital:** Sensor Semicondutor
* **Capacidade:**
* **Desbloqueio pelo APP:** Sem Limite (via Hub Zigbee)
* **Senha:** 100 (Administrador único)
* **Impressões Digitais:** 100 (100 por digital)
* **Cartões de Acesso:** 100
* **Tempo de Leitura:** <0.6s
* **Conexão:** Zigbee (Requer Hub Zigbee)
* **Voltagem:** DC6V
* **Dimensões:**
* **Cilindro:** 60mm (C) x 56(A)
* **Produto:** 68mm x 27mm x 280mm
**FORMAS DE DESBLOQUEIO:**
* Digital (Senha)
* Biometria (Impressão Digital)
* Cartão IC
* Chave

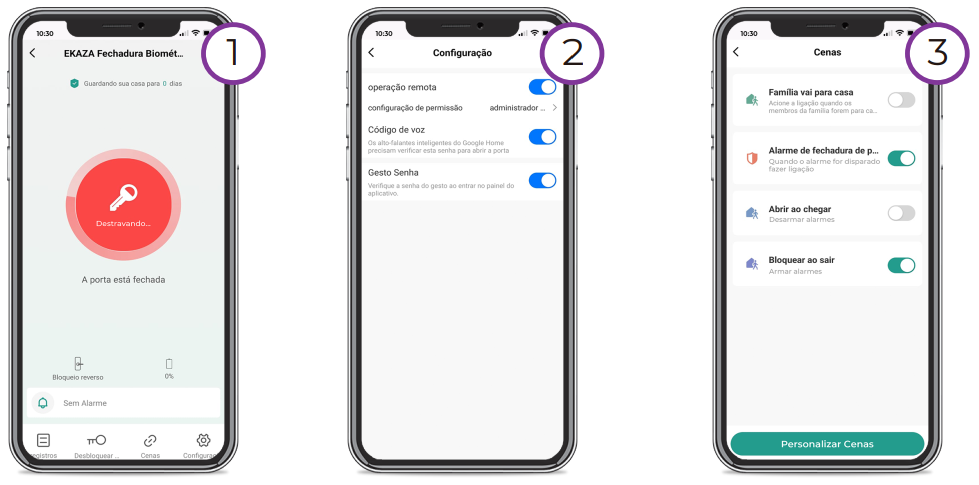

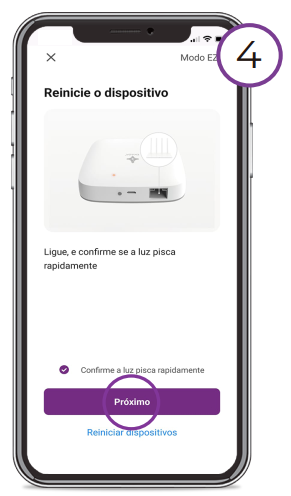

* APP (EKAZA via Hub Zigbee)
* Desbloqueio por Voz (via Hub Zigbee e assistente compatível)
* Gerador de Senha Temporária
## CONTEÚDO
* 1x Fechadura Eletrônica (interno e externo)
* 1x Tranca
* 1x Acabamento para batente (*somente para portas de madeiras*)
* 2x Chaves
* 2x Cartão Tag
* 1x Capa para bateria
* 1x Guia de Instalação
* 1x Kit parafusos e Conectores

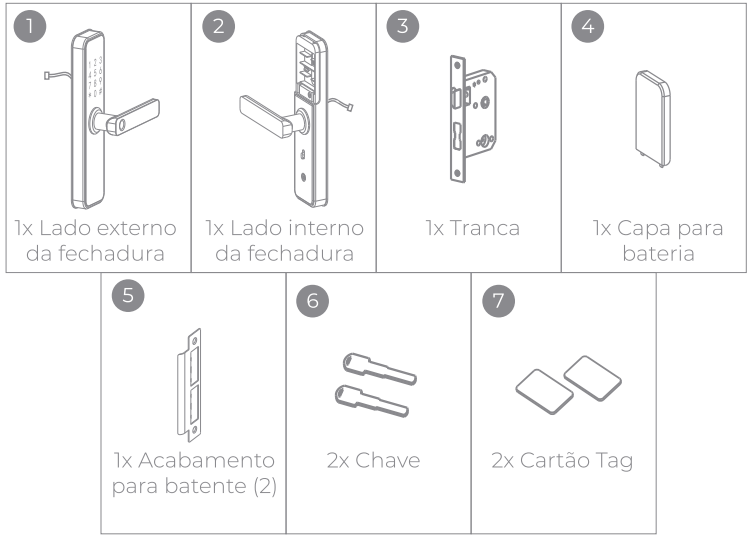

![Conteúdo da Embalagem]
* 1x Lado externo da fechadura
* 1x Lado interno da fechadura
* 1x Tranca
* 1x Capa para bateria
* 1x Acabamento para batente (2)
* 2x Chave
* 2x Cartão Tag

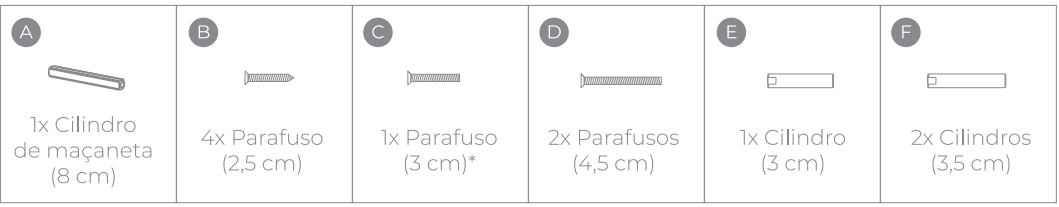

**PARAFUSOS E CONECTORES:**
* 1x Cilindro de Fechadura (8 cm)
* 4x Parafuso (2.5 cm)
* 1x Parafuso (3 cm)
* 2x Parafusos (4.5 cm)
* 1x Cilindro (3 cm)
* 2x Cilindros (3.5 cm)
* *\*somente para portas de madeiras*
## SOBRE O PRODUTO

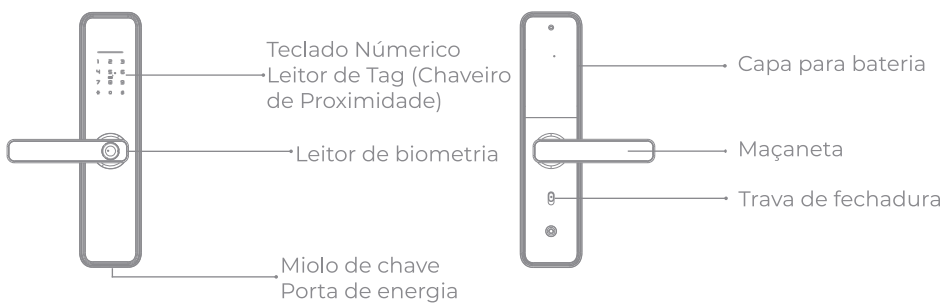

* **Painel Externo:**
* Teclado Numérico
* Leitor de Tag (Chaveiro de Proximidade)
* Leitor de biometria
* Miolo de chave
* Porta de energia (USB-C para emergência)
* **Painel Interno:**
* Capa para bateria
* Maçaneta
* Trava de fechadura (botão de trava manual)
## SENTIDO DE ABERTURA DA PORTA
**IMPORTANTE:** Leia atentamente as instruções abaixo para que a instalação seja conduzida, caso precise fazer a troca de lado da maçaneta, siga o passo "AJUSTAR MAÇANETA".

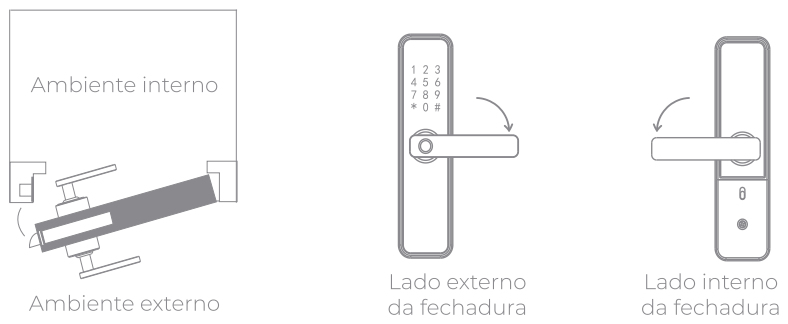

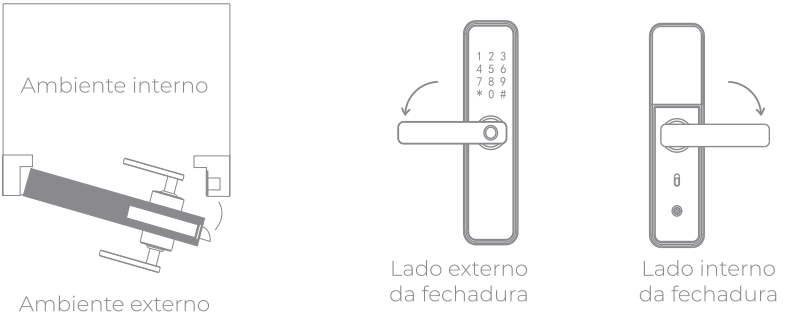

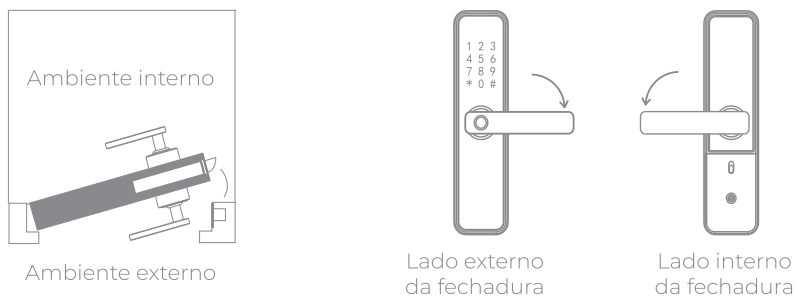

* **PORTA QUE ABRE PARA DIREITA/FORA**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
* **PORTA QUE ABRE PARA DIREITA/DENTRO**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Direita/Dentro]

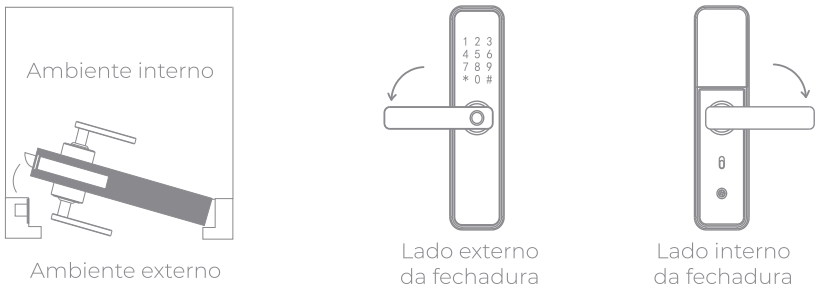

* **PORTA QUE ABRE PARA ESQUERDA/FORA**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Esquerda/Fora]
* **PORTA QUE ABRE PARA ESQUERDA/DENTRO**
* Ambiente de Instalação: Ambiente interno / Ambiente externo
* Posição das maçanetas: Lado externo da fechadura / Lado interno da fechadura
![Porta Esquerda/Dentro]
## AJUSTAR MAÇANETA
A maçaneta pode vir no sentido contrário do que você precisa para a instalação.
Fique tranquilo, para podermos mudar o lado da maçaneta temos que seguir o passo a passo.
Você precisará de uma chave de fenda e um local reservado para que não perca nenhum item durante esse processo.
**LADO EXTERNO:**
1. Solte o parafuso (a) com a chave de fenda;
2. Gire a maçaneta 180 graus, sem forçar;
3. E em seguida iguale o orifício com o encaixe do parafuso;
4. Coloque o parafuso neste mesmo orifício e aperte a maçaneta fixa corretamente.
![Ajuste Maçaneta Externa]

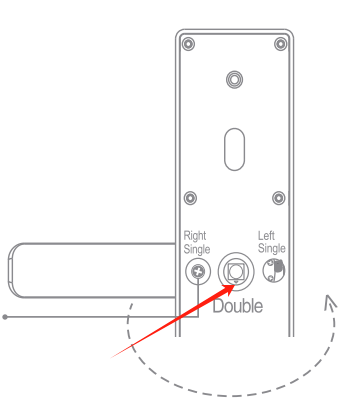

**NOTA:** Quando ajustar a maçaneta para o lado correto, deve também ajustar o centro para que fique pronta para instalação.

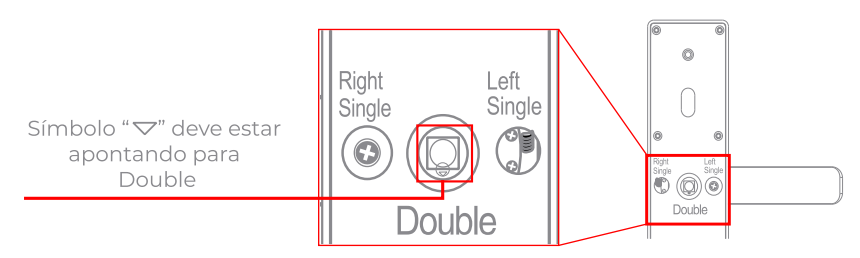

Símbolo "▼" deve estar ajustado para: Right Single / Left Single / Double
![Ajuste Maçaneta Símbolo]
**LADO INTERNO:**
1. Solte o parafuso (b) com a chave de fenda;
2. Gire a maçaneta 180 graus, sem forçar;
3. E em seguida iguale o orifício com o encaixe do parafuso;
4. Coloque o parafuso neste mesmo orifício e aperte a maçaneta fixa corretamente.
![Ajuste Maçaneta Interna]

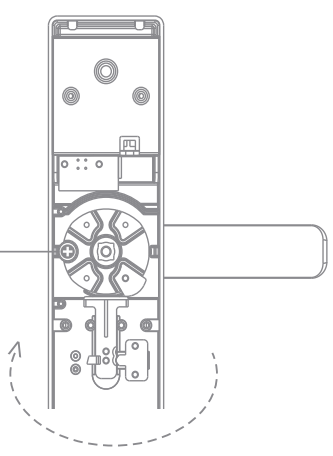

## PREPARAÇÃO DA MAÇANETA
**NOTA:**
Quando ajustar a maçaneta para o lado correto, deve também ajustar o item conforme a imagem abaixo, para que fique pronta para instalação.
A peça destacada na imagem abaixo, deve estar sempre do lado oposto em relação ao parafuso (b).
![Preparação Maçaneta]

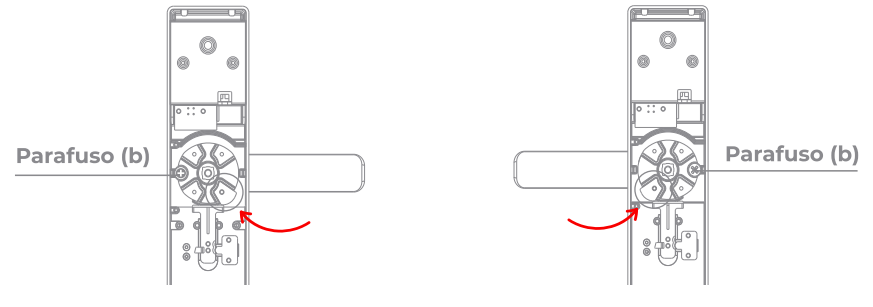

*Parafuso (b)*

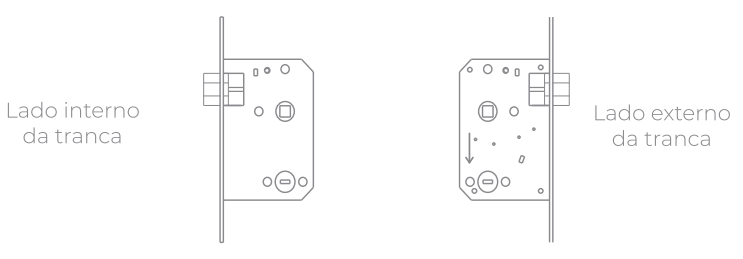

## MECANISMO DE TRANCA
De acordo com o ajuste da porta e da fechadura insira a tranca conforme a imagem abaixo:
![Mecanismo de Tranca]
*Lado interno da tranca / Lado externo da tranca*
## ORIENTAÇÃO DE PARAFUSOS E CILINDROS
Ideais para portas com espessura de 38mm~55mm. Se por acaso sua porta seja maior ou menor, pode haver necessidade de adaptações.
Por favor, compre o acessório correto de acordo com a espessura da sua porta.

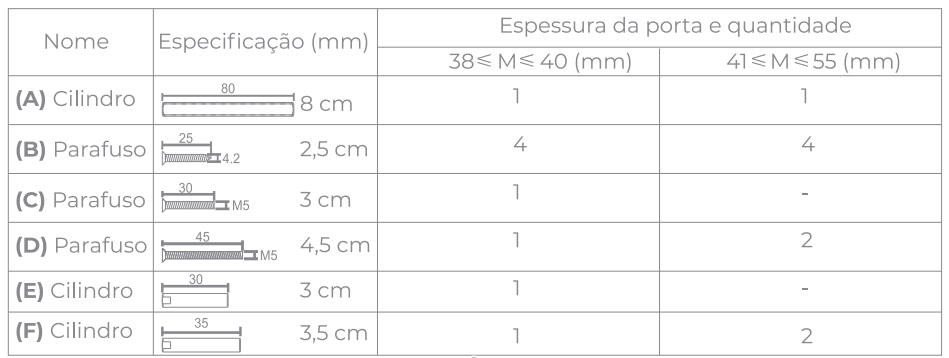

| Nome | Especificação (mm) | Espessura da porta e quantidade |
| :---------- | :------------------- | :------------------------------------------------------------ |
| | | 38≤ M ≤ 40 (mm) | 41≤ M ≤ 55 (mm) |
| (A) Cilindro | 8 cm | 1 | 1 |
| (B) Parafuso | 2,5 cm | 4 | 4 |
| (C) Parafuso | 3 cm | | 1 |
| (D) Parafuso | 4,5 cm | 1 | |
| (E) Cilindro | 3 cm | 1 | 2 |
| (F) Cilindro | 3,5 cm | | 1 |
![Guia Parafusos e Cilindros]
## SEGURANÇA ANTES DA INSTALAÇÃO
* Não exerça muita força na instalação para não evitar danificar a fechadura.
* Use as ferramentas de instalação corretas.
* Use óculos de proteção para sua segurança e evitar acidentes nos olhos ao fazer os furos na porta.
* Perfurar os orifícios da porta em ambos os lados para evitar lascando/danificar a placa da porta.
## INSTALANDO A FECHADURA

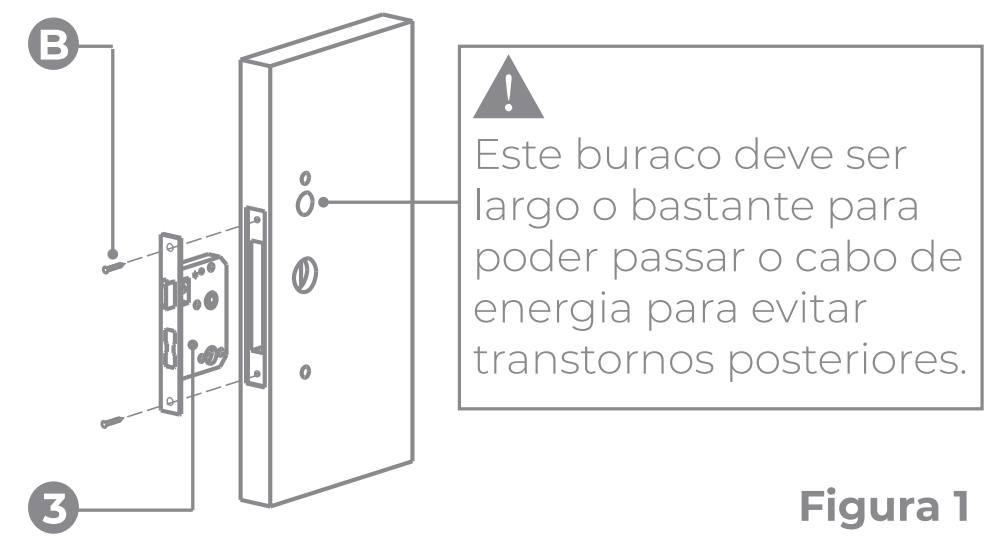

**PASSO A PASSO - FIGURA 1**
1. Após feito os buracos corretamente na porta, você irá encaixar a tranca conforme a Figura 1 e os buracos da porta;
2. Usando 2 parafusos (B) (página anterior), parafuse a tranca na porta.
*Seta indica: Este buraco deve ser largo o bastante para passagem do cabo de energia para evitar transtornos posteriores.*
![Instalação Figura 1]
**PASSO A PASSO - FIGURA 2**

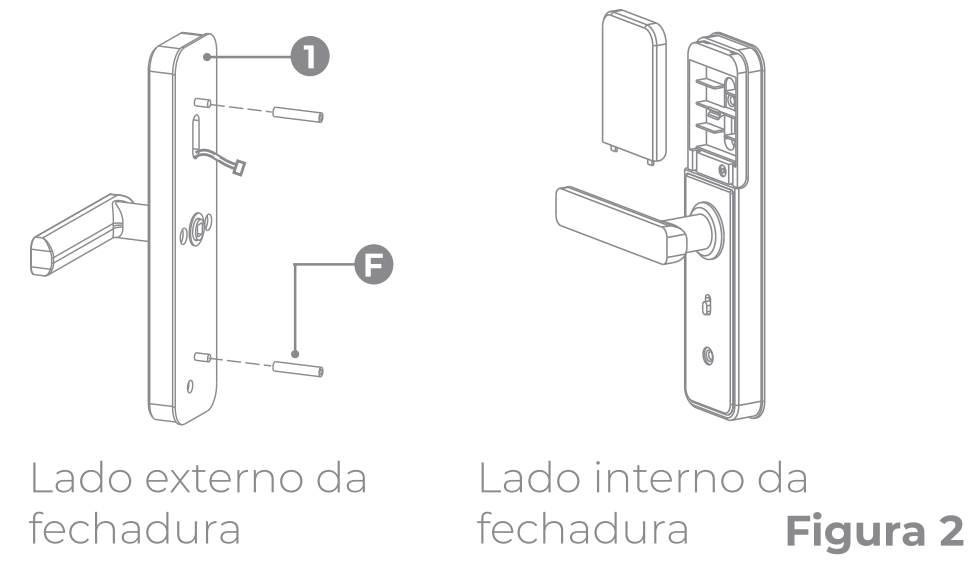

1. **Lado externo da fechadura:** Encaixe o cilindro (A) (página anterior) como mostra a figura 2.
2. **Lado interno da fechadura:** Retire a capa das baterias, antes da instalação (não coloque as baterias ainda).
*Lado externo da fechadura / Lado interno da fechadura*
![Instalação Figura 2]
**PASSO A PASSO - FIGURA 3**
1. **Lado externo da fechadura:** Encaixe o cilindro (A) (página anterior) na fechadura conforme a figura 3 e encaixe na porta;
Passe o fio por dentro do buraco da porta, e os dois cilindros (F) (página anterior) devem passar pela porta também seguindo a figura 3.
*Lado externo da fechadura / Lado interno da fechadura*
![Instalação Figura 3]
**PASSO A PASSO - FIGURA 4**

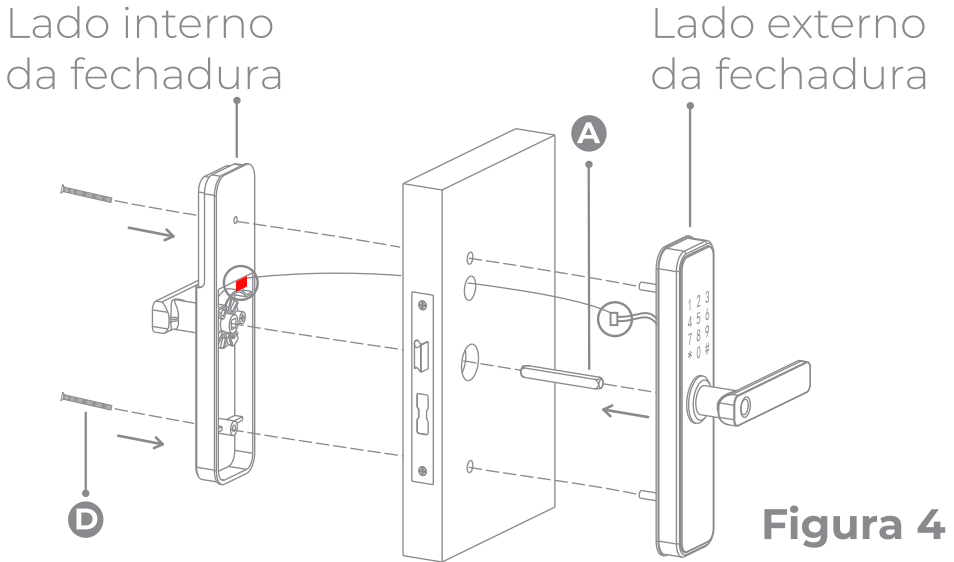

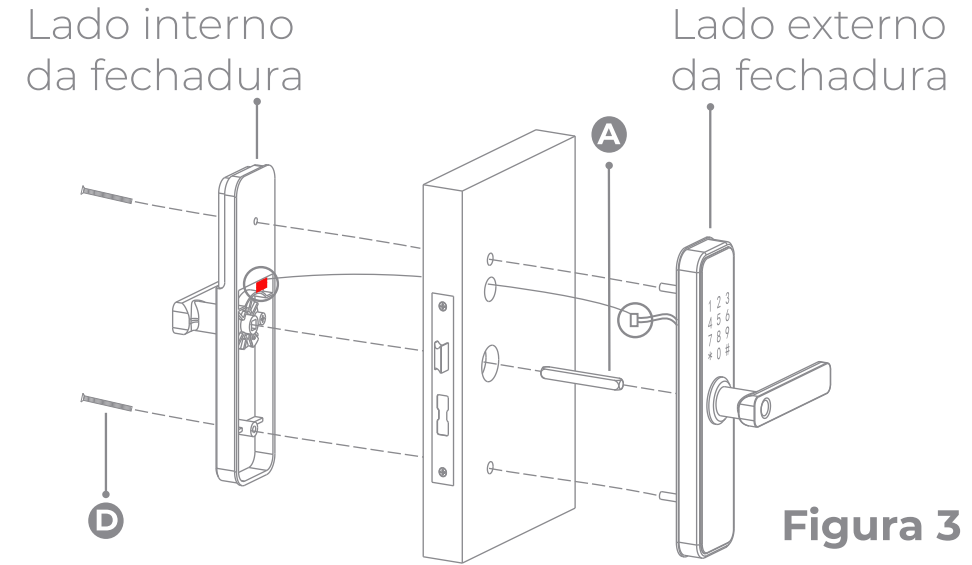

1. **Lado interno da fechadura:** Encaixe a fechadura interna no cilindro;
Conecte o fio da fechadura externa (indicado com um círculo em vermelho), na parte destacada na fechadura interna;
Próximo passo é rosquear os parafusos (D) (página anterior), até que a fechadura fique firme e estável na porta como a figura 4 está indicando.
*Lado interno da fechadura / Lado externo da fechadura*
![Instalação Figura 4]
**PASSO A PASSO - FIGURA 5**

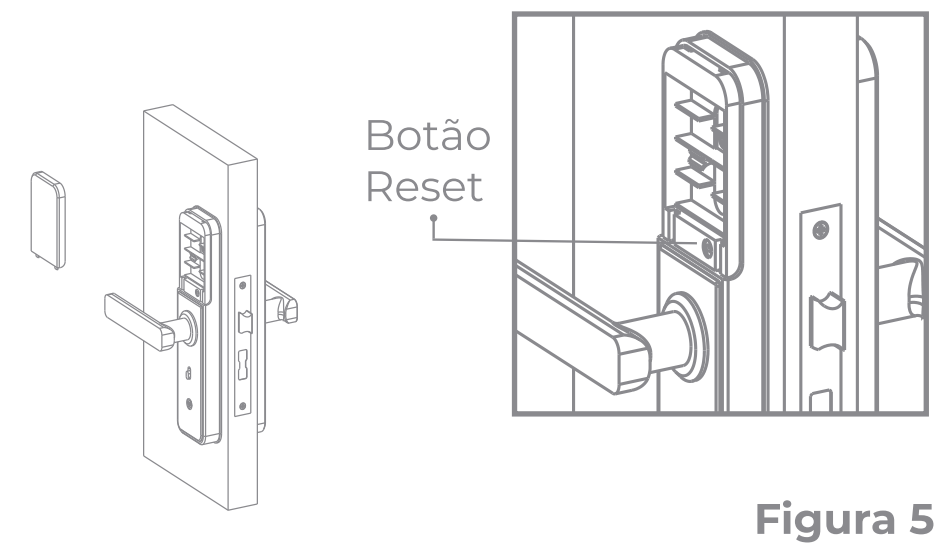

1. **Lado interno da fechadura:** Coloque as baterias no local indicado da figura 5, e encaixe cuidadosamente a capa das baterias.
**NOTA:** Logo abaixo do compartimento de baterias (conforme figura 5), tem um botão, sua função é de resetar a memória da fechadura.
*Botão Reset*
![Instalação Figura 5]
**PASSO A PASSO - FIGURA 6**

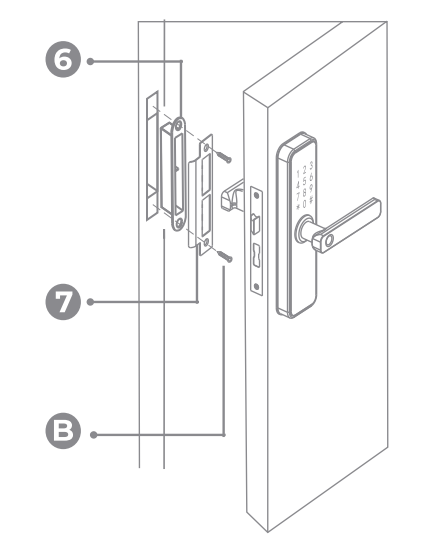

1. **Batente da porta:** Conforme a figura 6, você irá encaixar a parte onde fica no batente da porta;
**NOTA:** Caso sua porta e batente forem de madeira você deve utilizar o acabamento primeiro;
Encaixe-o no rasgo do batente da porta e parafuse o acabamento
Insira os dois parafusos (B) (página anterior) como a figura 6 está indicando.
![Instalação Figura 6]
## CHECK LIST DA INSTALAÇÃO
1. A fechadura está alinhada com o batente da porta.
2. O miolo da tranca deve estar funcionando de maneira suave e flexível.
3. A fechadura está alinhada verticalmente com a porta.
## CONFIGURAR FECHADURA
**1. INTRODUÇÃO**
* A senha de fábrica da fechadura é "123456". No estado inicial, qualquer digital, senha ou cartão IC, irá abrir a fechadura.
* É possível cadastrar até 300 usuários por fechadura. Sendo possível utilizar as seguintes combinações:
* 001 a 009 – Administrador
* 010 a 300 – Usuário Normal
* A porta micro USB presente na parte inferior do painel frontal, pode ser utilizada como fonte de energia de emergência em caso de falta de pilha.
* Destravamento: Referente a entrada de digital, senha ou cartão, seja dos administradores ou usuários normais.
* "*": Tecla limpar/retornar; digita a senha numérica e pressione "*" para apagar o último número inserido; 3 vezes seguidas na tecla limpará todos os registros (Os prompts irão se apagar).
* "#": Tecla de confirmação ou tecla de função.
* Após o registro do primeiro administrador, apenas digitais, senhas e cartões cadastrados, irão abrir a fechadura.
**2. GERENCIAMENTO DOS ACESSOS**
Abaixo estão as instruções de como fazer sua primeira configuração.

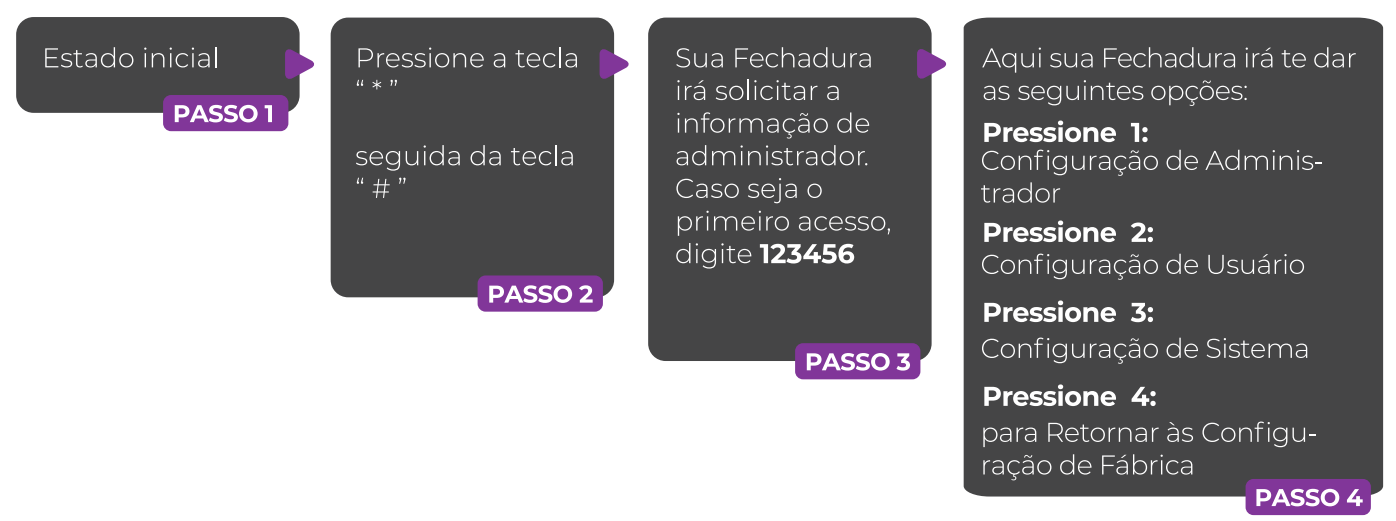

* **Estado Inicial:** Pressione a tecla "*", depois "#"
* **PASSO 3:** Sua fechadura irá solicitar a senha dos administradores (Ex: 123456) seguida da tecla "#".
* **PASSO 4:** Aqui sua fechadura terá as seguintes opções:
* Pressione 1: Configuração de Administrador
* Pressione 2: Configuração de Usuário
* Pressione 3: Configuração de Sistema

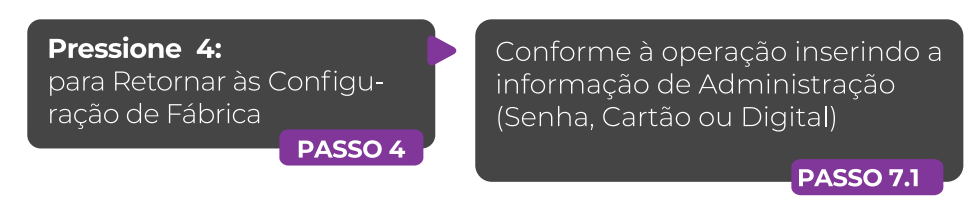

* Pressione 4: para retornar ao Configurações de fábrica
**3. CONFIGURAÇÃO DO ADMINISTRADOR**
*(Esta seção continua com os passos 3.1, 4.2 etc. nas colunas seguintes do manual. Estes são passos realizados diretamente na fechadura.)*

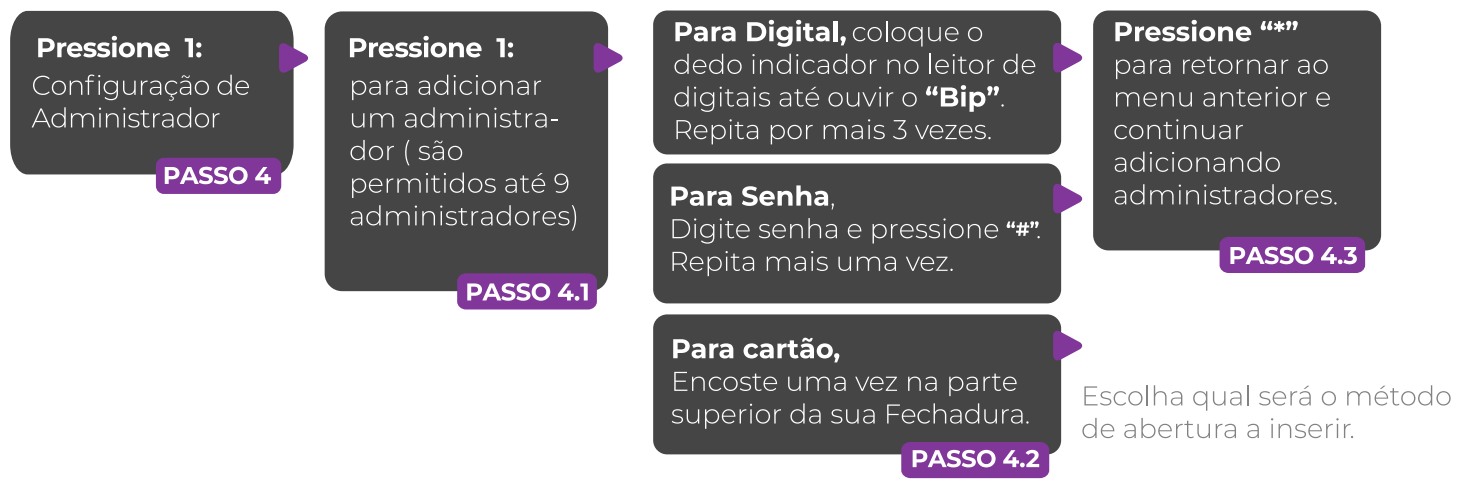

**3.1. ADICIONANDO UM ADMINISTRADOR:**
* **PASSO 4:** Mode de Configuração de Administrador.
* **PASSO 4.1:** Pressione 1: para adicionar um administrador.
* **PASSO 4.2:**
* **Para Digital:** coloque o dedo 3x seguidas até ouvir o "Bip".
* **Para Senha:** Digite senha e pressione "#", repita para confirmar.
* **Para Cartão:** passe o cartão uma vez na parte superior da sua fechadura.
* Escolha qual será o método de abertura a inserir.
* **PASSO 4.3:** Pressione "*" para retornar ao menu anterior ou espere 10 segundos e continue configurando administradores.
**4.2. DELETANDO UM ADMINISTRADOR:**
Para deletar um administrador do sistema, primeiro você precisa saber qual o número dele, ou seja, qual a ordem em que ele foi cadastrado. Por exemplo, se você deseja deletar o segundo administrador cadastrado na fechadura, lembre-se sempre do número "002" e siga os passos abaixo.
* **PASSO 4:** Mode de Configuração de Administrador.
* **PASSO 4.2:** Pressione 2: para Deletar um administrador.
* **PASSO 4.2.1:** Pressione o número do Administrador seguido da tecla "#".
* **PASSO 4.2.2:** Pressione "*" para retornar ao menu anterior ou espere 10 segundos e continue configurando administradores.

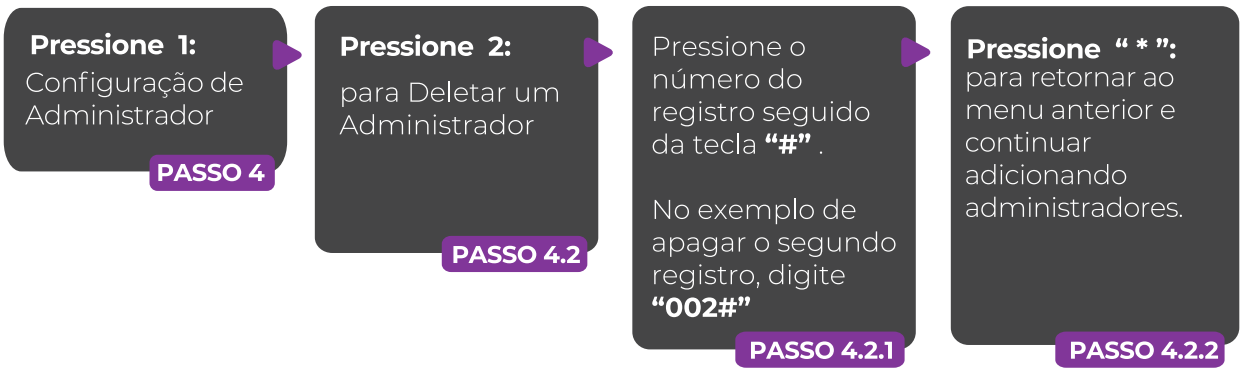

* *No exemplo de cima, para deletar o segundo administrador, digite "002#".*
**5. CONFIGURAÇÃO DE USUÁRIO**
*(Esta seção continua com os passos 5.1, 5.2 etc.)*

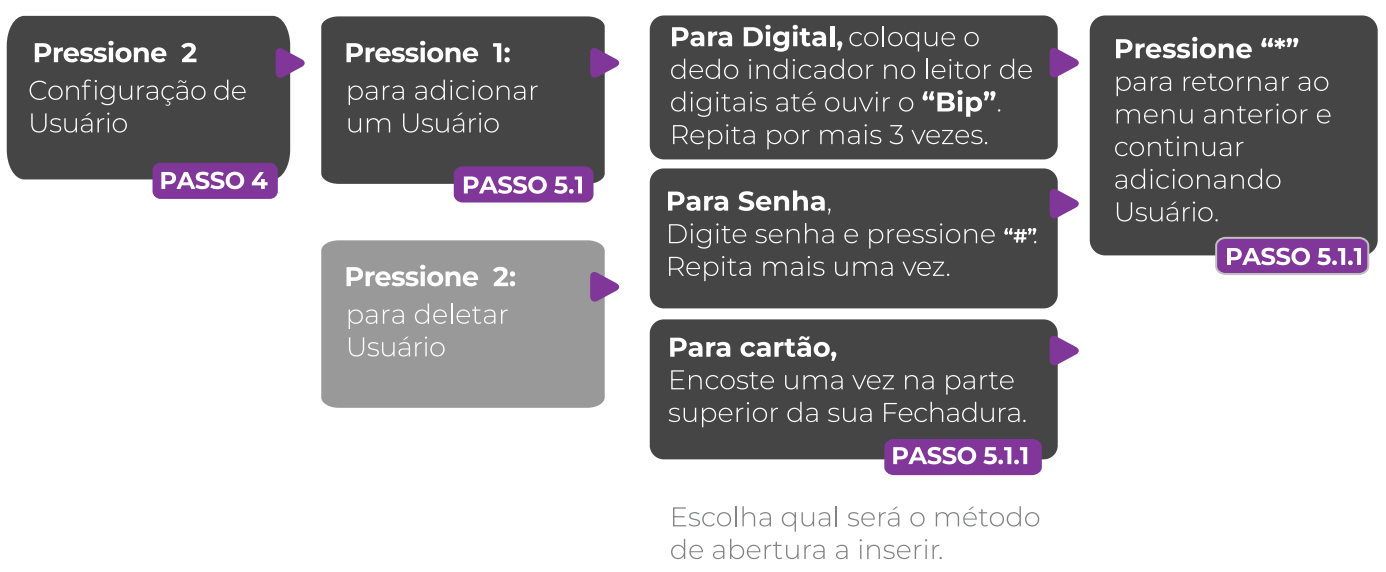

**5.1. ADICIONANDO INFORMAÇÃO DE USUÁRIO:**
* **PASSO 4:** Mode de Configuração de Administrador.
* **PASSO 5.1:** Pressione 1: para adicionar um Usuário.
* **PASSO 5.1.1:**
* **Para Digital:** coloque o dedo 3x seguidas até ouvir o "Bip".
* **Para Senha:** Digite senha e pressione "#", repita para confirmar.
* **Para Cartão:** passe o cartão uma vez na parte superior da sua fechadura.
* Escolha qual será o método de abertura a inserir.
* **PASSO 5.1.2:** Pressione "*" para retornar ao menu anterior ou espere 10 segundos e continue configurando Usuários.
**5.2. DELETANDO UM USUÁRIO:**
Para deletar um usuário do sistema, primeiro você precisa saber qual o número dele, ou seja, qual a ordem em que ele foi cadastrado. Por exemplo, se você deseja deletar o segundo usuário cadastrado na fechadura, lembre-se sempre do número "002" e siga os passos abaixo.
* **PASSO 4:** Pressione 2: Configuração de Usuário.
* **PASSO 5.2.1:** Pressione 2: para deletar um Usuário.
* **PASSO 5.2.2:** Pressione o número do Usuário seguido da tecla "#".
* **PASSO 5.2.3:** Pressione "*" para retornar ao menu anterior ou espere 10 segundos e continue configurando Usuários.
* *No exemplo de cima, para deletar o segundo usuário, digite "002#".*
**6. CONFIGURAÇÕES DE SISTEMA**
*(Esta seção continua com os passos 6.1, 6.2 etc.)*

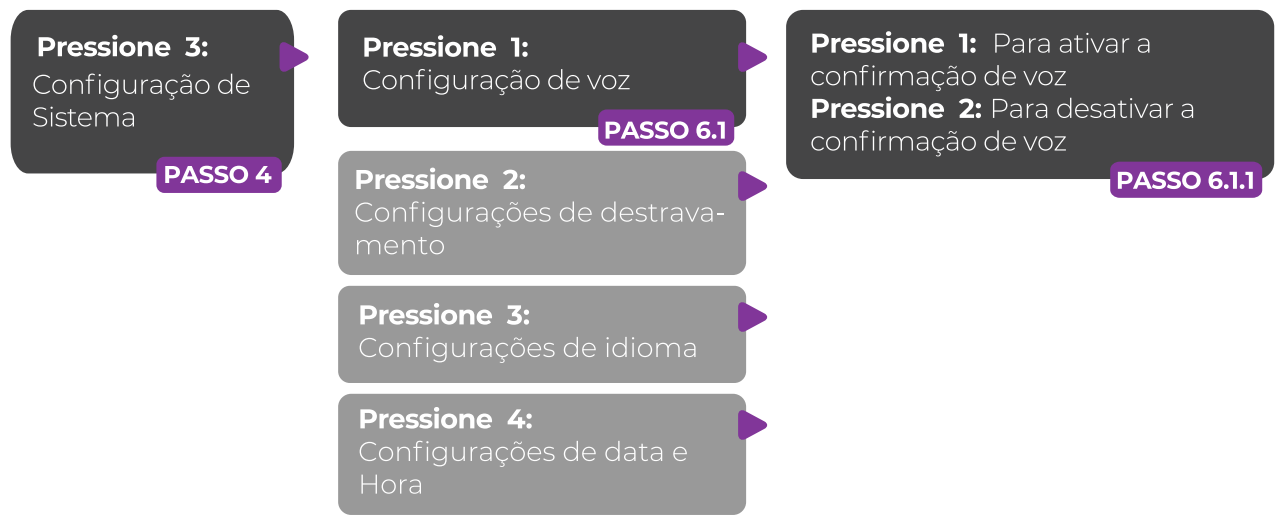

**6.1 Configuração de voz:** Para ativar ou desativar a confirmação de voz após o destravamento, siga as instruções abaixo.
* **PASSO 4:** Pressione 3: Configurações de Sistema.
* **PASSO 6.1:**
* Pressione 1: Para ativar a configuração de voz.
* Pressione 2: Para desativar a configuração de destravamento.
* Pressione 3: Configurações de idioma.
* Pressione 4: Configurações de data e hora.

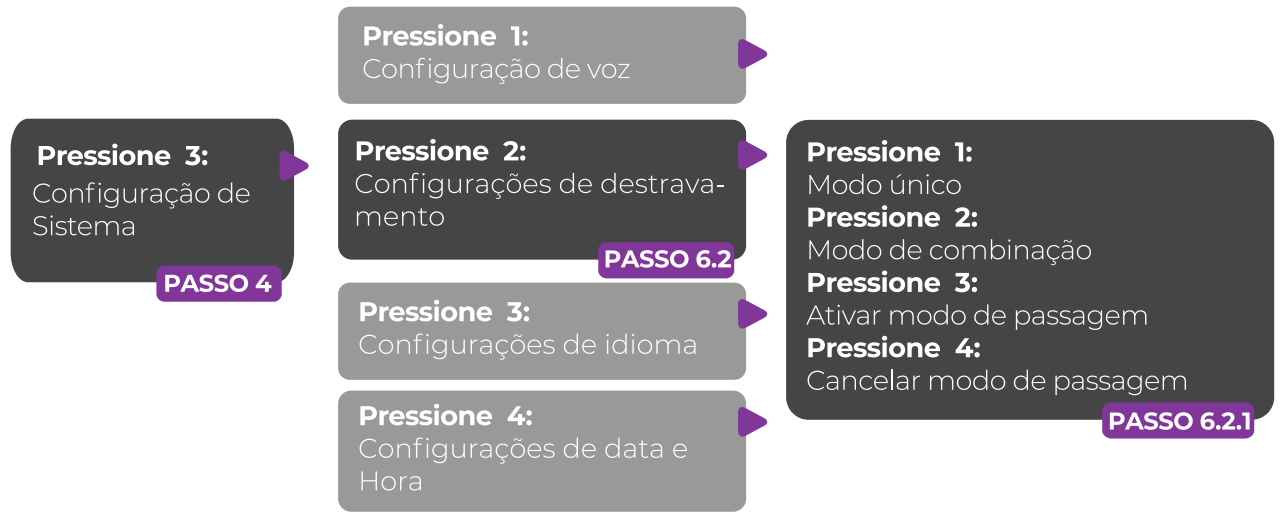

**6.2 Configurações de destravamento:** a fechadura possui escolher de apenas uma forma para destravar, ou duas formas combinadas (digital + senha, cartão + senha) ou um meio de desbloqueio. Para mudar essa configuração, siga as instruções abaixo.
* **PASSO 4:** Pressione 3: Configurações de Sistema.
* **PASSO 6.2:**
* Pressione 2: Para ativar a configuração de destravamento.
* Pressione 1: Para escolher um modo de passagem.
* Pressione 2: Para escolher dois modos de passagem.
* Pressione 3: Configurações de idioma.
* Pressione 4: Configurações de data e hora.
**6.3 Modo passagem:** Quando for necessário destravar a fechadura com frequência, durante uma reunião ou evento, essa configuração pode ser útil, já que as pessoas desbloqueiam a fechadura sem qualquer identificação.
* **PARA ATIVAR:** Destrave a fechadura com um usuário cadastrado, e toque no número "5" e depois em "#".
* **PARA DESATIVAR:** Destrave a fechadura com um usuário cadastrado.

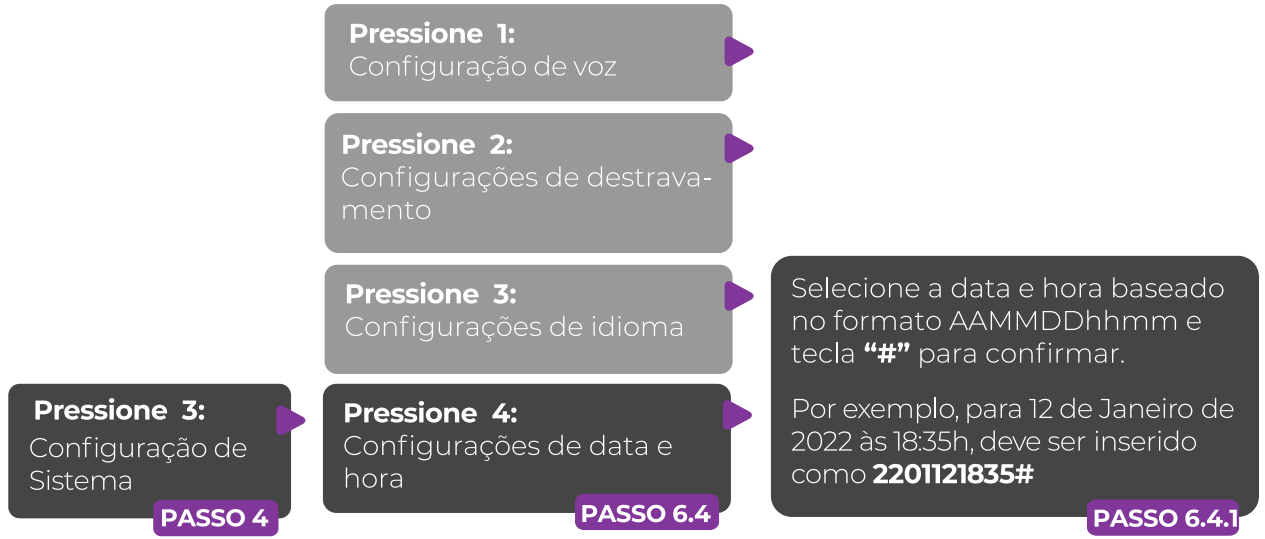

**6.5 Configurações de data e hora:** a configuração de data e hora é bastante importante, principalmente quando utilizar a fechadura com outros aparelhos smart em sua casa. Para configurar, siga os passos abaixo.
* **PASSO 4:** Pressione 3: Configurações de Sistema.
* **PASSO 6.4:**
* Pressione 1: Configurações de voz.
* Pressione 2: Configurações de destravamento.
* Pressione 3: Configurações de idioma.
* Pressione 4: Configurações de data e hora.
* *Selecione a data e hora no formato AAMMDDhhmm e depois pressione "#". Por exemplo, para 12 de Janeiro de 2022 às 10h30min, deve ser inserido como: 2201121030#.*
**7. RESTAURAR CONFIGURAÇÕES DE FÁBRICA**
Para restaurar as configurações de fábrica e apagar todos os registros de fechadura, siga as instruções abaixo.
* **PASSO 4:** Pressione 4: Configuração de Fábrica.
* **PASSO 7.1:** Confirme a operação inserindo a Senha, Cartão ou Digital do Administrador.
**OBSERVAÇÕES:**
1. Ao inserir uma senha errada por 5 vezes seguidas, o teclado da fechadura irá ficar bloqueado por 90 segundos.
2. A senha da fechadura na primeira vez que é utilizada é "123456".
3. Ao adicionar uma digital, senha ou cartão, os números são atribuídos de forma sequencial.
4. O usuário pode inserir alguns números aleatórios antes ou depois da senha correta, para prevenir a espionagem. Você deve confirmar após tocar em "#".
5. Ao inserir "11#123456#", (incluindo a senha original no meio dessa codificação) a fechadura será destravada normalmente.
6. Se não houver nenhuma operação por mais de 10 segundos, o sistema sairá automaticamente.
7. Se a voltagem da bateria for menor que 4.8V, um aviso sonoro soará toda vez que a fechadura for aberta. Por favor, substitua as pilhas imediatamente.
8. Ao remover a tampa da bateria e pressionar o botão de "set" por 6 segundos, a fechadura voltará aos padrões de fábrica.
9. O código de idioma da fechadura na primeira vez ou após as configurações de fábrica, você pode mudar para outra linguagem de forma mais rápida, basta usar a tabela ao lado para saber o código do idioma desejado.
## CONFIGURAR APP EKAZA
1. Faça o download ou escaneie o código QR e instale o aplicativo EKAZA para o iOS ou o Android.
*Digitalize o código QR para fazer o download*
2. Depois de baixado, o aplicativo solicitará que você registre seu dispositivo.
3. Digite o seu e-mail que faz você se sentir confortável e selecione o país em que você vive. Você criará uma senha.
A configuração da Fechadura Inteligente é feita partes na própria fechadura, e em partes no aplicativo EKAZA.
É importante estar atento aos detalhes da configuração, para que ela seja bem sucedida.
## CONFIGURAR HUB ZIGBEE
**HUB ZIGBEE INSTALADO**
A Fechadura Digital Biométrica suporta apenas a rede Zigbee.
Favor usar um Hub que suporte o protocolo ZIGBEE 3.0. Instale o Hub Zigbee antes de configurar este dispositivo.
*\*Um Hub Zigbee 3.0 (Não Incluído) é necessário para usar este produto.*
Para mais informações sobre a configuração do roteador. Por favor, consulte a seção de FAQ em ekaza.com ou visite suporte.ekaza.com.br
**ATIVE O BLUETOOTH**
Verificar de que seu smartphone está com Bluetooth ativado.
## ENTRAR NO MODO DE CONFIGURAÇÃO (App)
1. Tenha certeza de que o Hub, esteja conectado corretamente na energia e a internet.

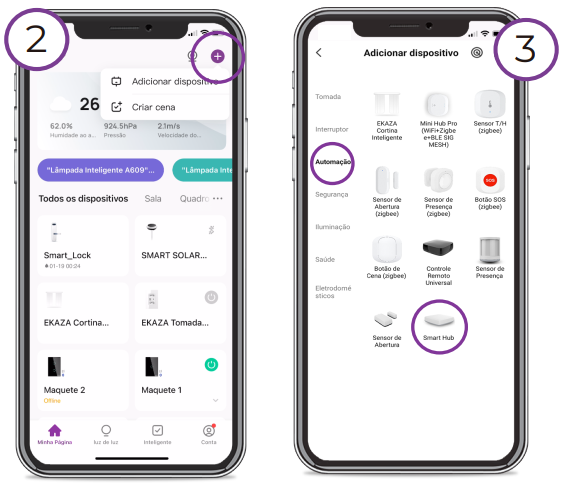

2. Em seu smartphone toque no botão "+" no canto superior direito, depois toque em "Adicionar Dispositivo".
3. Selecione a categoria "Automação" em seguida selecione "Smart HUB".
4. Pressione e segue o botão "Reset" por 5 segundos, a luz indicativa ficará piscando. No aplicativo verifique a caixa de confirmação e toque em "próximo". Espere alguns segundos até a que a configuração seja concluída.
5. Entre no Hub já configurado para adicionar dispositivos EKAZA. Toque em "Adicionar subdispositivos". O dispositivo será detectado automaticamente, toque em "concluir". Aguarde o dispositivo ser configurado e estará pronto para seu uso.
**NA FECHADURA:**
Após esses primeiros passos, agora inicie as configurações na fechadura.
Siga o passo-a-passo da configuração na fechadura, continue a configuração no aplicativo.

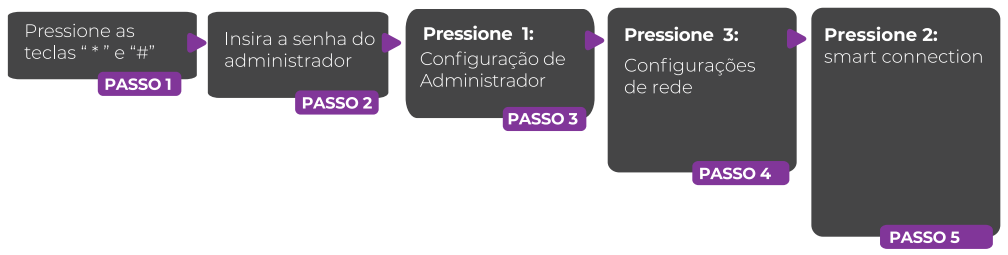

* **PASSO 1:** Pressione a tecla "*" duas vezes.
* **PASSO 2:** Digite a senha de administrador e pressione #.
* **PASSO 3:** No modo Administrador, Pressione 1: Configuração de Administrador.
* **PASSO 4:** Pressione 3: Configuração de rede.
* **PASSO 5:** Pressione 2: Start connection (Iniciar conexão).
## FUNÇÕES (APP)
1. **Para destravar a fechadura pelo aplicativo:** pressione o "botão do meio" até carregar a abertura da fechadura.
2. **Na aba configurações, você pode Habilitar ou desabilitar algumas funções como: avisos, operação remota e Código para destravamento por emergência ou novas automações.**
3. **Na aba Cenas, você pode configurar comandos de voz, ou funções como: destravamento por aproximação (GPS), ou personalizar uma ação que adeque ao seu dia-a-dia ou a sua rotina.**
Este artigo foi útil?
Que bom!
Obrigado pelo seu feedback
Desculpe! Não conseguimos ajudar você
Obrigado pelo seu feedback
Feedback enviado
Agradecemos seu esforço e tentaremos corrigir o artigo
