#MOTOR DE CORTINA ROLÔ INTELIGENTE COM BATERIA - Manual de Usuário

**Modelo:** EKAT-T315Z-03N25

**Recursos:** Rolo de Ø25mm | Bateria de 800mAh | Controle por App | Zigbee | Silencioso | Controle por voz | Cena Automação

---

##BEM-VINDO

O Motor de Cortina Inteligente Zigbee com Bateria foi desenvolvido para levar mais praticidade, elegância e tecnologia ao seu ambiente. Com alimentação por bateria recarregável, ele dispensa a necessidade de pontos elétricos, facilitando a instalação.

Conectado via Zigbee, garante resposta rápida e estabilidade no controle, permitindo a abertura e o fechamento das cortinas com apenas um toque no aplicativo EKAZA ou por comando de voz. Compatível com Alexa e Google Home, transforma o seu dia a dia, oferecendo automação e conforto.

---

##ESPECIFICAÇÕES

*   **Entrada:** DC 5V / 2A / USB-C

*   **Bateria:** 800mAh / 7.4V

*   **Potência:** 5W / 0.3Nm

*   **Peso Suportado:** 3Kg

*   **Velocidade:** 33RPM

*   **Ruído:** 35~40 Db

*   **Conexão:** Zigbee 3.0 / RF 433MHz

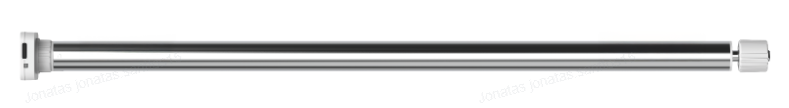

*   **Tubos Compatíveis:** Ø25mm

*   **Comprimento:** Não Exceder 2m

*   **APP:** EKAZA

---

##SOBRE O PRODUTO

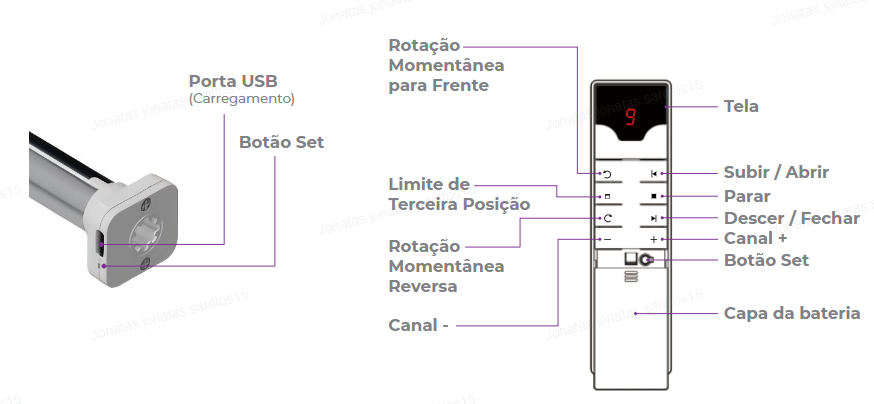

**Componentes do Motor:**

*   Porta USB (Carregamento)

*   Botão Set

**Componentes do Controle Remoto:**

*   **Tela:** Exibe o canal selecionado.

*   **Botões de Rotação (Subir/Descer):** Controlam o movimento da cortina.

*   **Botão Parar:** Interrompe o movimento.

*   **Botão Set (Configuração):** Acessa as funções de configuração.

*   **Botões de Canal (+/-):** Seleciona o canal do motor.

*   **Limite de Terceira Posição:** Define uma posição intermediária favorita.

**Instruções do Controle Remoto:**

1.  **Mudando de Canal (+/-):** Cada canal pode ser associado a um ou um grupo de motores. Cada canal pode controlar até 50 motores.

2.  **Canal C:** Controla todos os motores conectados a este controle remoto ao mesmo tempo.

3.  **Botão de Configuração (Set):** Entra no modo de configuração da função motora.

---

##INSTALAÇÃO E CARREGAMENTO

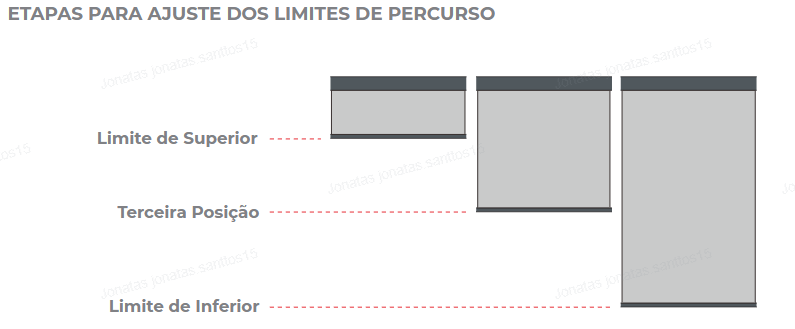

###Ajuste dos Limites de Percurso

*   **Limite de Superior:** Posição máxima de abertura da cortina.

*   **Limite de Inferior:** Posição máxima de fechamento da cortina.

*   **Terceira Posição:** Posição intermediária preferida.

**Observação:** O limite superior e inferior devem ser definidos antes da Terceira Posição.

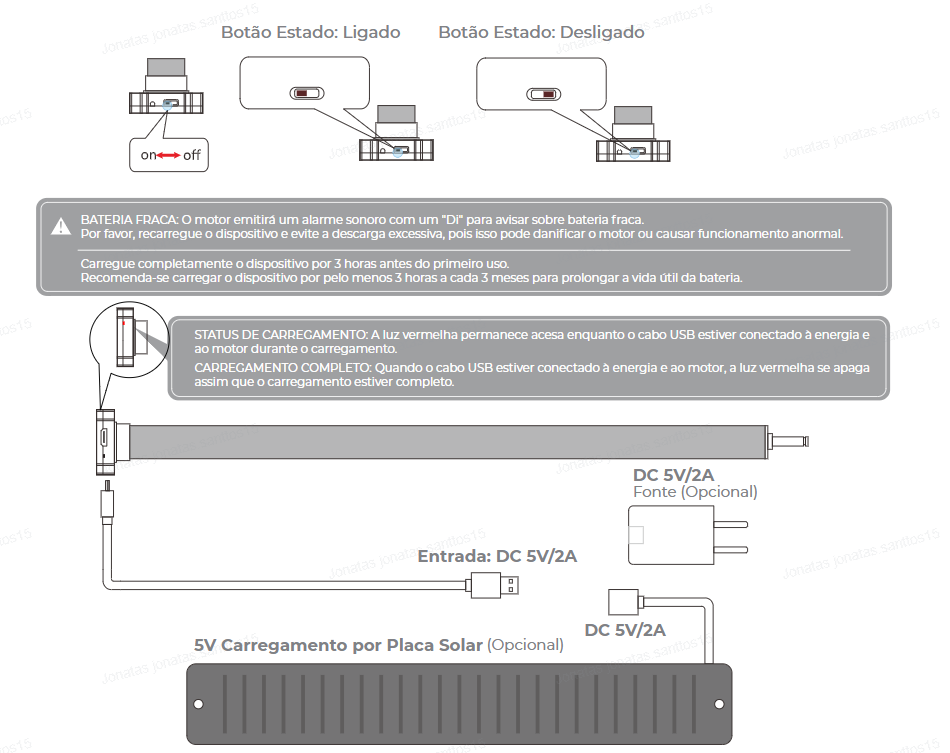

###Carregamento da Bateria

*   **Botão de Estado (on/off):** Liga ou desliga o motor.

*   **BATERIA FRACA:** O motor emitirá um alarme sonoro "Di" para avisar sobre bateria fraca. Recarregue para evitar danos.

*   **Primeiro Uso:** Carregue o dispositivo por 3 horas antes do primeiro uso.

*   **Manutenção:** Recomenda-se carregar o dispositivo por pelo menos 3 horas a cada 3 meses para prolongar a vida útil.

*   **STATUS DE CARREGAMENTO:** A luz vermelha permanece acesa durante o carregamento e se apaga quando o carregamento está completo.

*   **Opções de Carregamento:** Via fonte DC 5V/2A (Opcional) ou Placa Solar 5V (Opcional).

*   **Cabo Recomendado:** Utilize o cabo de carregamento fornecido.

---

##CONFIGURAÇÕES COM CONTROLE REMOTO

**Observação:** Essas operações funcionam somente com o controle remoto dentro da distância efetiva e com o motor energizado.

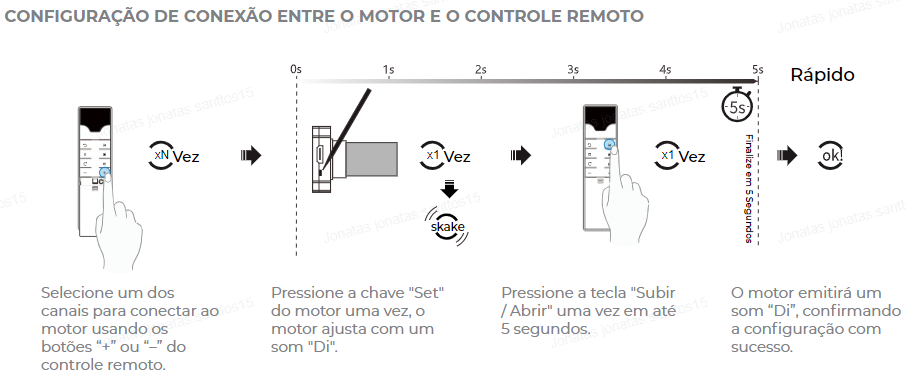

###Conexão entre Motor e Controle Remoto

1.  **Selecione o Canal:** Use os botões `+` ou `-` no controle remoto para escolher um canal.

2.  **Pressione "Set" no Motor:** Pressione a chave "Set" do motor uma vez. O motor emitirá um som "Di".

3.  **Pressione "Subir" no Controle:** Pressione a tecla "Subir / Abrir" uma vez em até 5 segundos.

4.  **Confirmação:** O motor emitirá um som "Di", confirmando a configuração com sucesso.

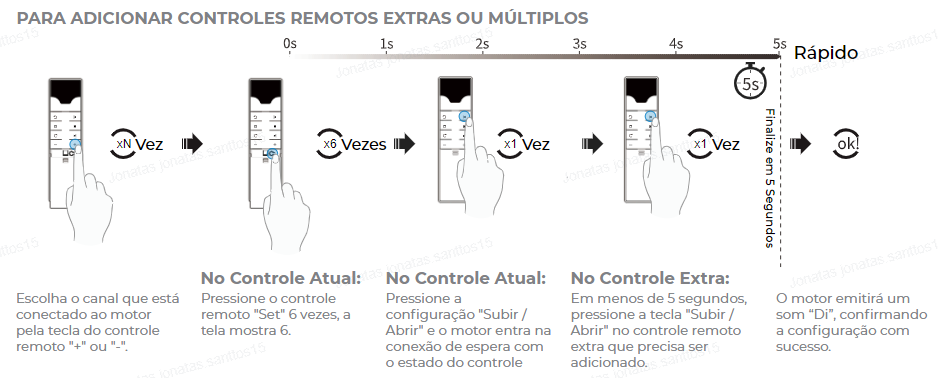

###Adicionar Controles Remotos Extras

1.  **No Controle Atual:** Escolha o canal já conectado, pressione "Set" 6 vezes.

2.  **No Controle Atual:** Pressione "Subir / Abrir". O motor entrará em modo de espera.

3.  **No Controle Extra:** Em menos de 5 segundos, pressione "Subir / Abrir".

4.  **Confirmação:** O motor emitirá um som "Di".

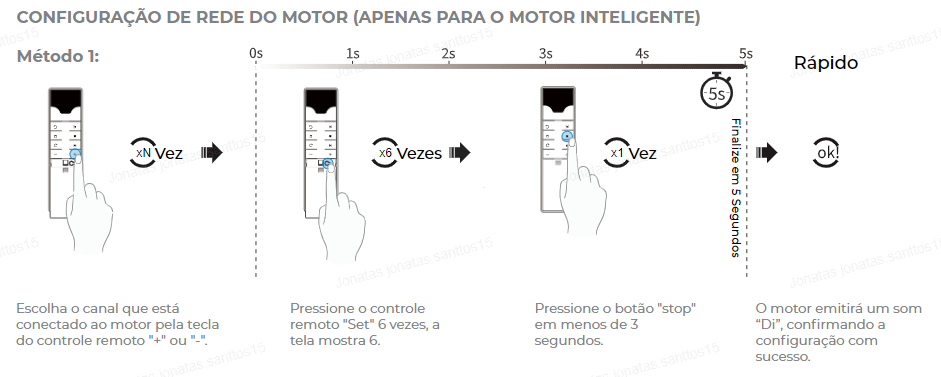

*   **Método 1 (via Controle Remoto):**

    1.  Escolha o canal conectado no controle remoto.

    2.  Pressione "Set" 6 vezes. A tela mostrará "6".

    3.  Pressione o botão "Stop" em menos de 3 segundos.

    4.  O motor emitirá um som "Di", confirmando que está em modo de pareamento.

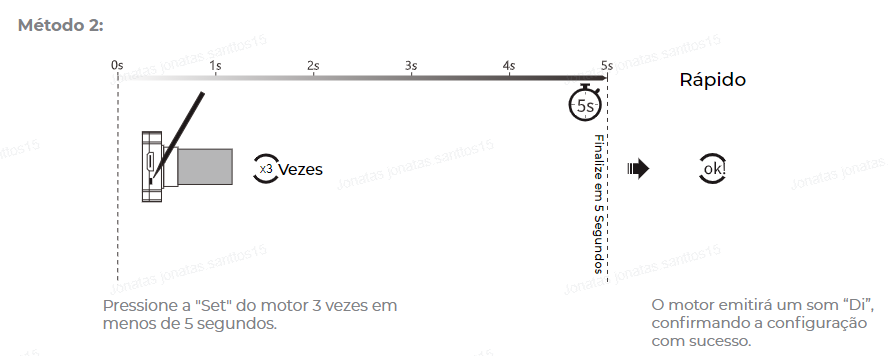

*   **Método 2 (via Botão do Motor):**

    1.  Pressione o botão "Set" do motor 3 vezes em menos de 5 segundos.

    2.  O motor emitirá um som "Di", confirmando que está em modo de pareamento.

---

##DEFINIÇÃO E REMOÇÃO DE LIMITES

**Nota:** Posicione o motor na posição desejada antes de definir o limite.

###Definição de Limites

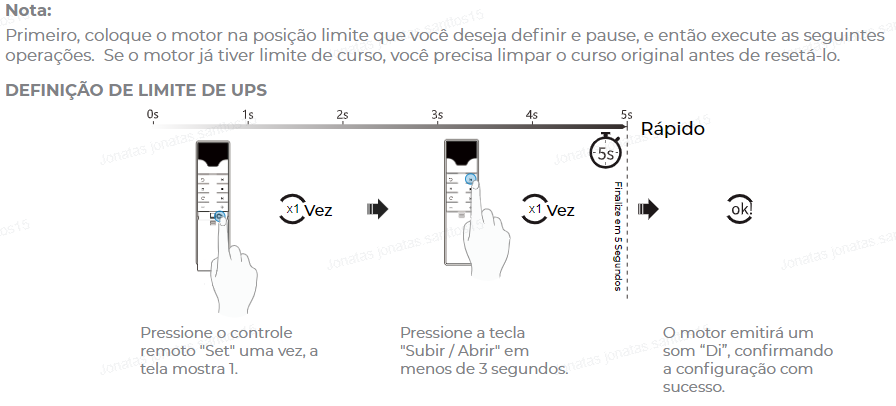

*   **Limite Superior (de Subida):**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Subir / Abrir" em menos de 3 segundos. O motor confirma com um "Di".

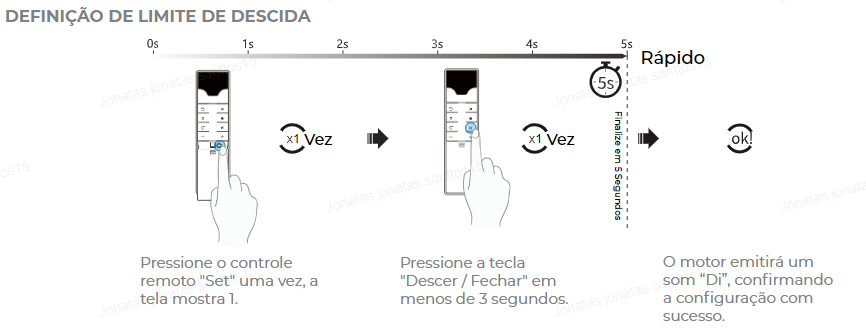

*   **Limite Inferior (de Descida):**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Descer / Fechar" em menos de 3 segundos. O motor confirma com um "Di".

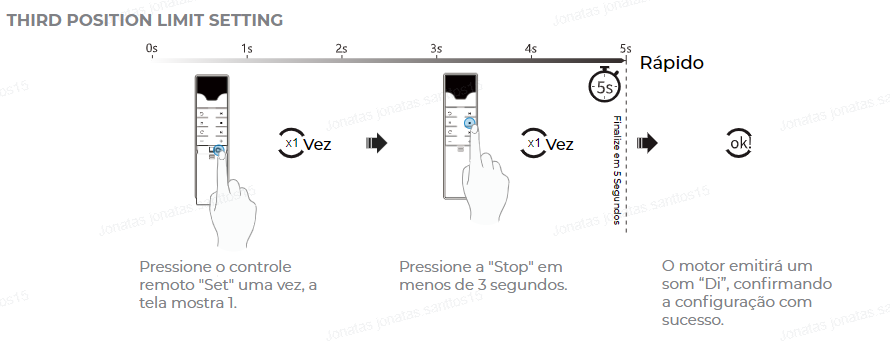

*   **Terceira Posição:**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Stop" em menos de 3 segundos. O motor confirma com um "Di".

###Remoção de Limites

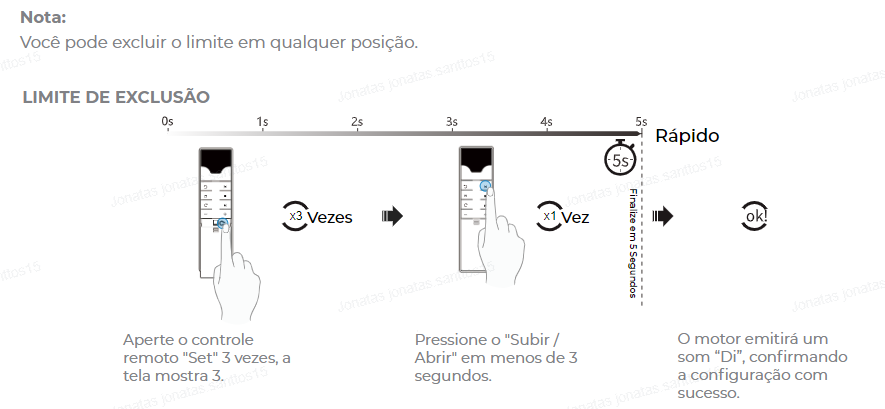

*   **Excluir Limite Superior:** Pressione "Set" 3 vezes (tela mostra 3), depois "Subir / Abrir" em menos de 3 segundos.

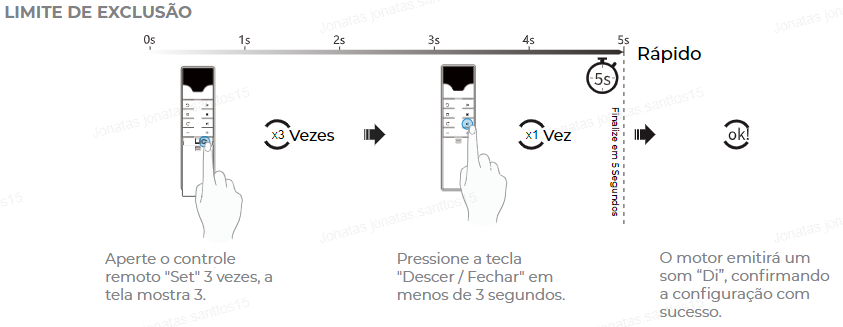

*   **Excluir Limite Inferior:** Pressione "Set" 3 vezes (tela mostra 3), depois "Descer / Fechar" em menos de 3 segundos.

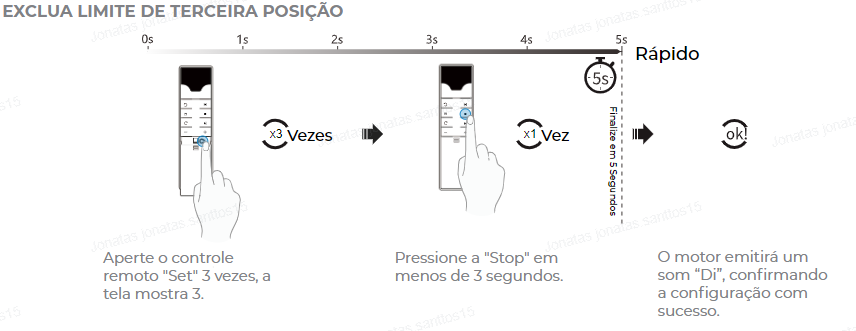

*   **Excluir Terceira Posição:** Pressione "Set" 3 vezes (tela mostra 3), depois "Stop" em menos de 3 segundos.

*   **Reset de Fábrica (Exclui TODOS os limites):** Pressione o botão "Set" do motor 5 vezes em menos de 5 segundos.

---

##OUTRAS FUNÇÕES

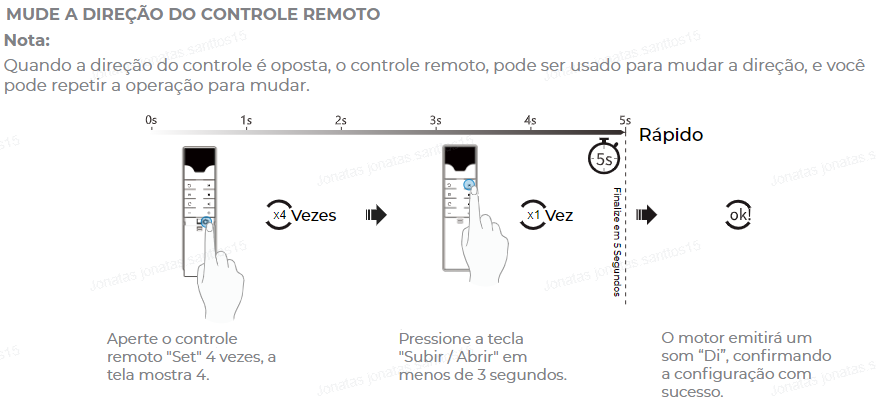

###Mudar a Direção do Controle Remoto

Se o motor estiver operando na direção oposta, use esta função para inverter.

1.  Pressione "Set" no controle 4 vezes (tela mostra 4).

2.  Pressione "Subir / Abrir" em menos de 3 segundos. O motor confirma com um "Di".

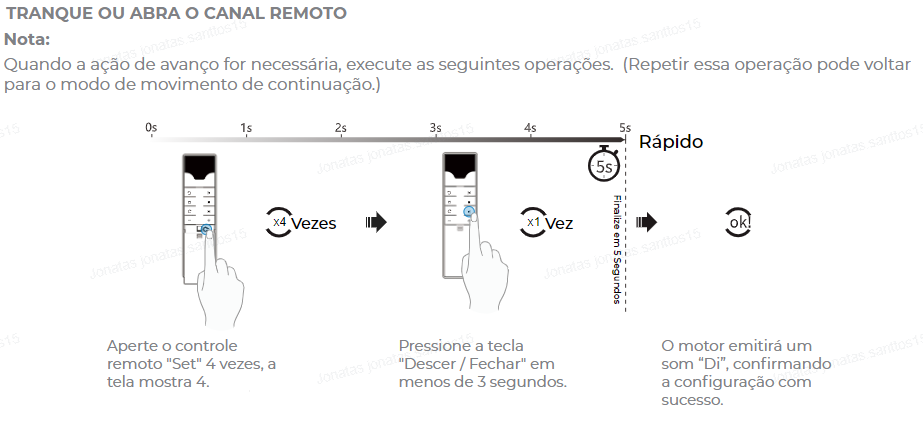

###Trancar / Destrancar Canal Remoto

*   **Trancar (Jogging Mode):** Pressione "Set" 4 vezes, depois "Descer / Fechar" em menos de 3 segundos. O motor só se moverá enquanto o botão for pressionado.

*   **Destrancar (Continuous Mode):** Repita a operação acima para retornar ao modo de movimento contínuo.

###Excluir Conexão do Controle Remoto

*   **Excluir Canal Corrente:** Escolha o canal, pressione "Set" 5 vezes (tela mostra 5), depois "Descer / Fechar" em menos de 3 segundos.

*   **Excluir TODOS os Controles (Método 1):** Escolha qualquer canal, pressione "Set" 5 vezes, depois "Stop" em menos de 3 segundos.

*   **Excluir TODOS os Controles (Método 2):** Pressione longamente o botão "Set" do motor até ouvir um "Di" (aprox. 5 segundos) e solte.

---

##ADICIONANDO NO APLICATIVO

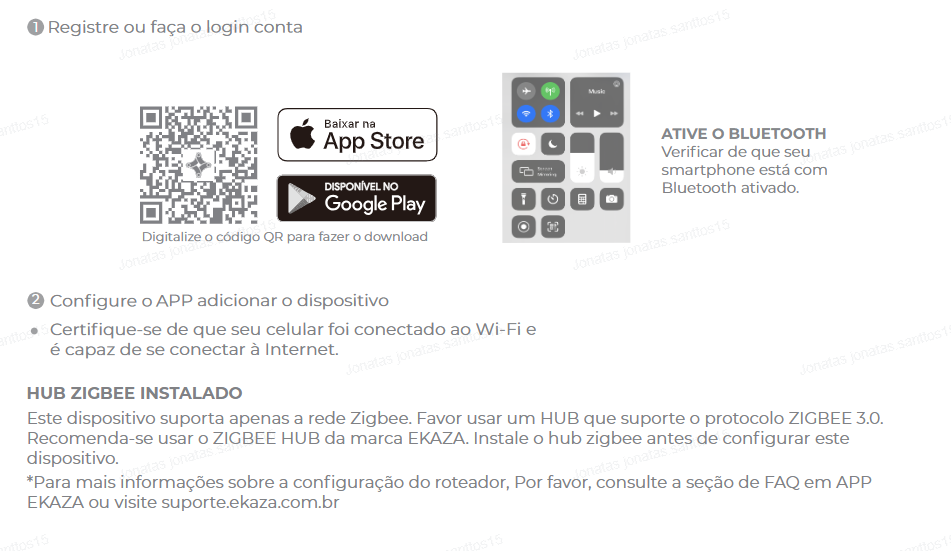

###1. Preparação

1.  Baixe o aplicativo EKAZA e crie/faça login em sua conta.

2.  **ATIVE O BLUETOOTH** em seu smartphone.

3.  Certifique-se de que seu celular está conectado ao Wi-Fi.

4.  **HUB ZIGBEE INSTALADO:** Este dispositivo requer um Hub Zigbee 3.0 da EKAZA. Instale o hub antes de configurar este motor.

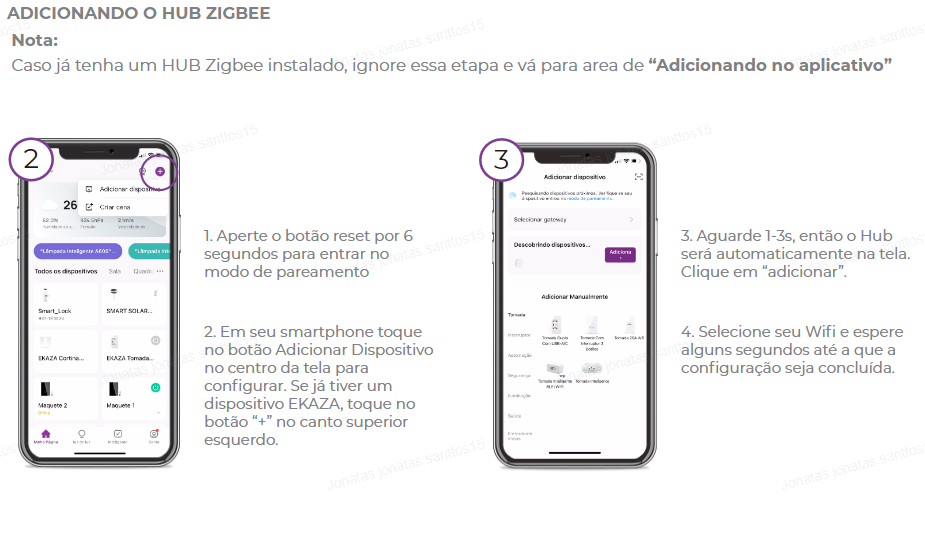

###2. Adicionando o Hub Zigbee (se ainda não tiver)

1.  No aplicativo, clique em "+" para Adicionar Dispositivo.

2.  O Hub será detectado automaticamente. Clique em "Adicionar".

3.  Selecione seu Wi-Fi e aguarde a configuração.

###3. Adicionando o Motor de Cortina no Aplicativo

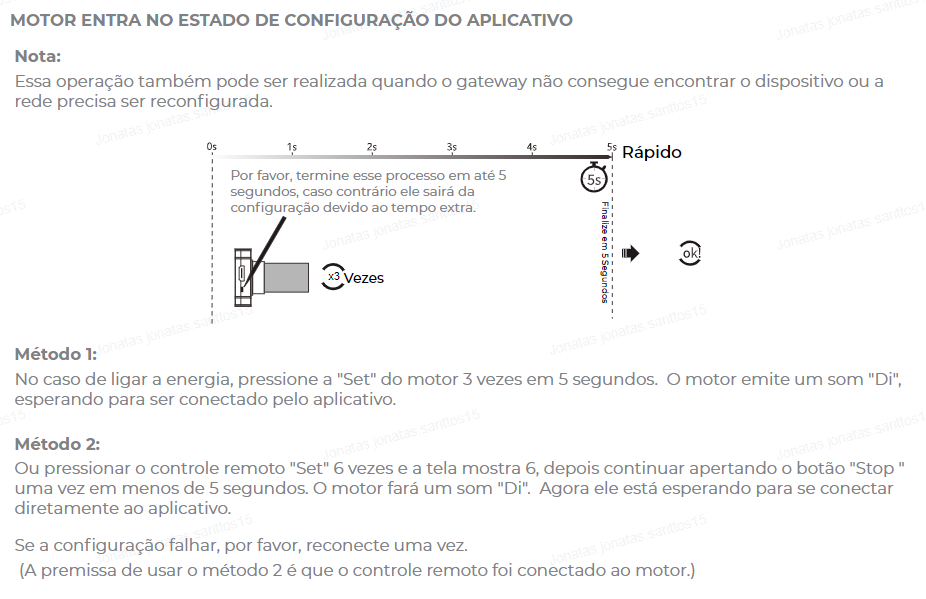

1.  Coloque o motor em **estado de configuração de rede** (conforme explicado na seção "Configurações com Controle Remoto").

    *   **Método 1:** Pressione "Set" no motor 3 vezes em 5 segundos.

    *   **Método 2:** Pressione "Set" no controle 6 vezes, depois "Stop" uma vez.

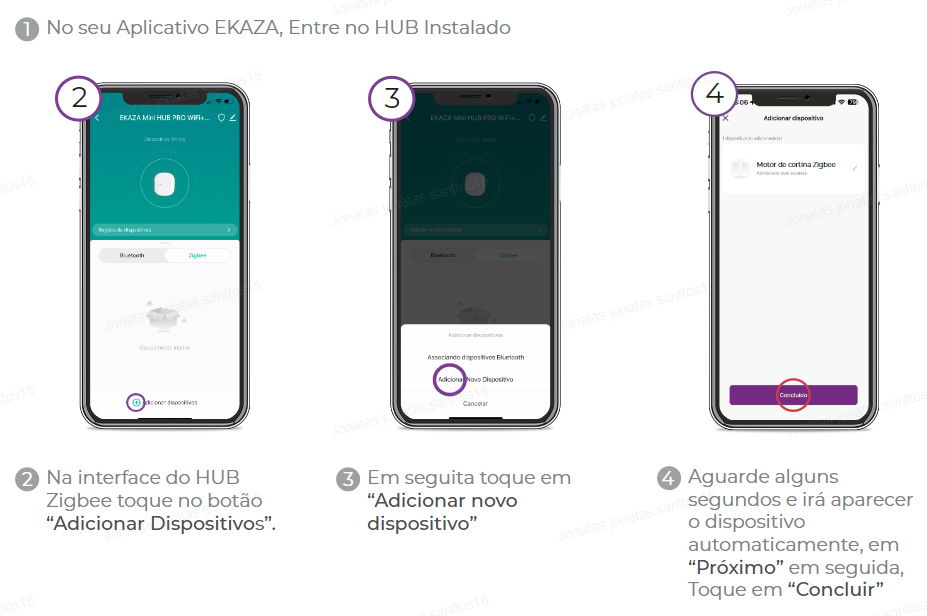

2.  No seu aplicativo EKAZA, entre na interface do HUB Zigbee instalado.

3.  Toque em **"Adicionar Dispositivos"**.

4.  Em seguida, toque em **"Adicionar novo dispositivo"**.

5.  Aguarde alguns segundos. O dispositivo "Motor de cortina Zigbee" aparecerá.

6.  Clique em "Próximo" e depois em "Concluir".

---

##CONECTAR COM ASSISTENTES DE VOZ

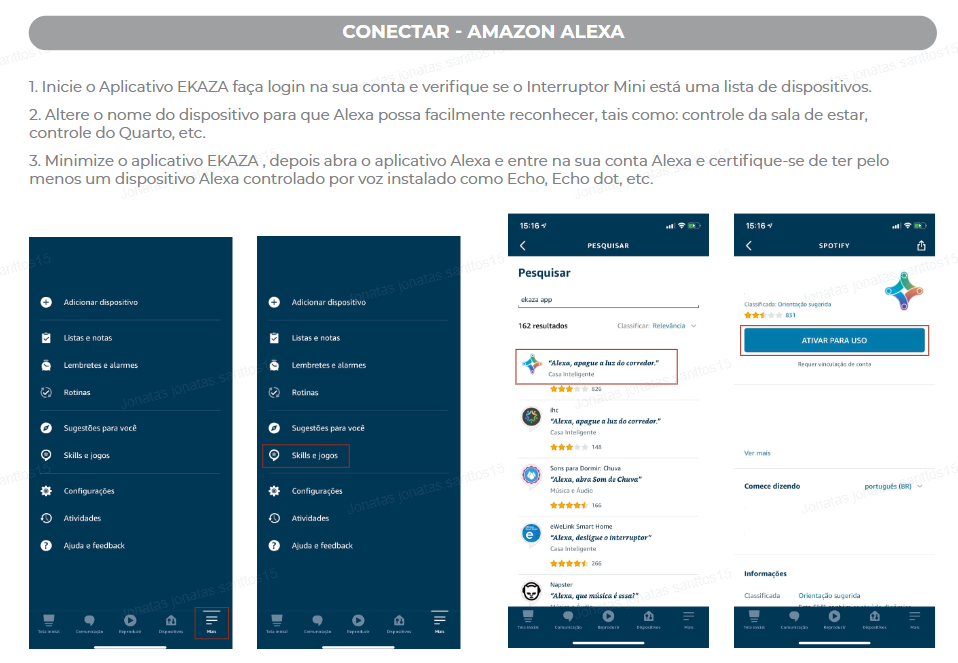

###Amazon Alexa

1.  No aplicativo EKAZA, dê um nome fácil ao seu dispositivo (ex: "Cortina do quarto").

2.  No aplicativo Alexa, vá para o menu e selecione **"Skills e jogos"**.

3.  Pesquise pela skill **“Ekaza”** e clique em "ATIVAR PARA USO".

4.  Vincule sua conta EKAZA.

5.  Peça à Alexa para descobrir novos dispositivos.

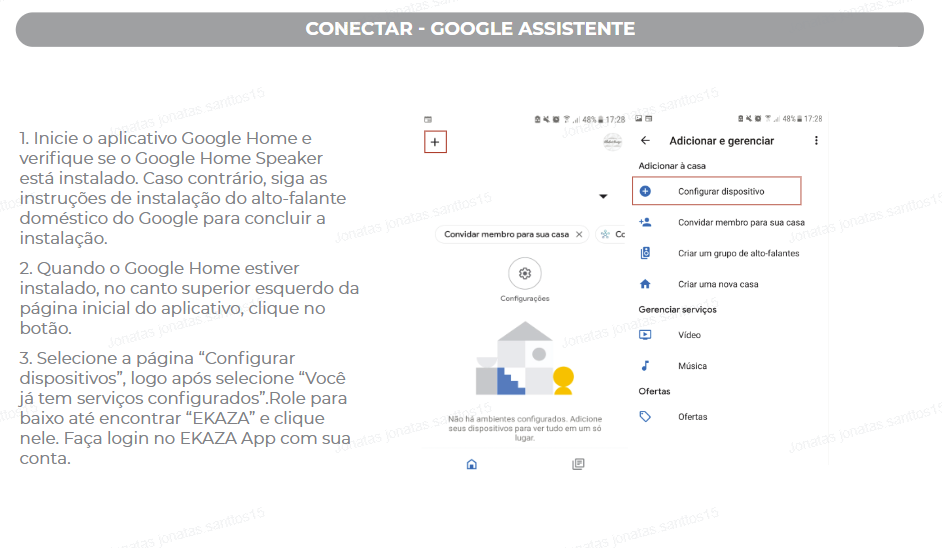

###Google Assistente

1.  No aplicativo Google Home, clique no botão **“+”**.

2.  Selecione **“Configurar dispositivo”** e depois **“Já tem serviços configurados?”**.

3.  Procure por **“EKAZA”** na lista e faça login com sua conta.

4.  Seus dispositivos serão sincronizados e estarão prontos para serem controlados por voz.
