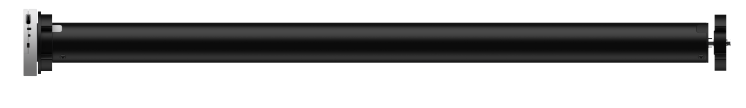

#MOTOR DE CORTINA ROLÔ INTELIGENTE - Manual de Usuário

**Modelo:** EKAT-T215-1.3N38

**Recursos:** Rolo de Ø36~38mm | Força de 1.3Nm | Controle por App | Zigbee | Silencioso | Controle por voz | Cena Automação

---

##BEM-VINDO

O Motor de Cortina Inteligente Zigbee foi desenvolvido para levar mais praticidade, elegância e tecnologia ao seu ambiente. Conectado via Zigbee, garante resposta rápida e estabilidade no controle, permitindo a abertura e o fechamento das cortinas com apenas um toque no aplicativo EKAZA ou por comando de voz. Compatível com Alexa e Google Home, transforma o seu dia a dia, oferecendo automação e conforto.

---

##ESPECIFICAÇÕES

*   **Entrada:** AC 100V ~ 240V 50/60Hz

*   **Potência:** 22W / 1.3Nm

*   **Peso Suportado:** 6.8Kg

*   **Velocidade:** 25RPM

*   **Ruído:** ≤30Db

*   **Conexão:** Zigbee 3.0 / RF 433MHz

*   **Tubos Compatíveis:** Ø36~38mm

*   **Comprimento:** Não Exceder 2m

*   **Proteção:** IP 44

*   **APP:** EKAZA

---

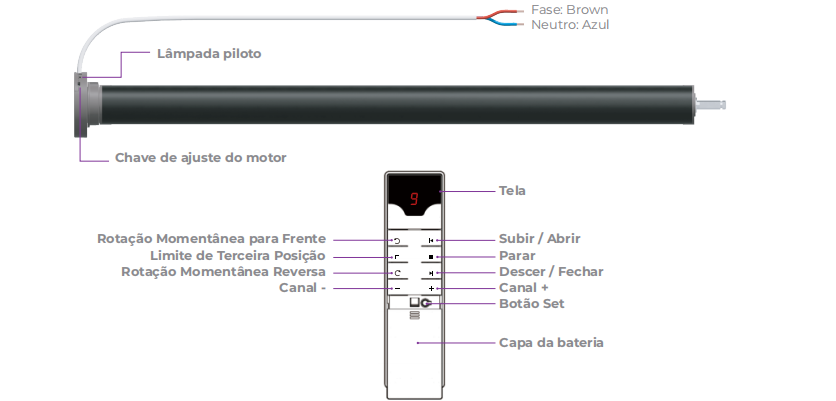

##SOBRE O PRODUTO

**Componentes do Motor:**

*   Lâmpada piloto

*   Chave de ajuste do motor (Botão "Set")

*   Fios: Fase (Brown), Neutro (Azul)

**Componentes do Controle Remoto:**

*   **Tela:** Exibe o canal selecionado.

*   **Botões de Rotação (Subir/Abrir, Descer/Fechar):** Controlam o movimento da cortina.

*   **Botão Parar:** Interrompe o movimento.

*   **Botão Set (Configuração):** Acessa as funções de configuração.

*   **Botões de Canal (+/-):** Seleciona o canal do motor.

**Instruções do Controle Remoto:**

1.  **Mudando de Canal (+/-):** Cada canal pode ser associado a um ou um grupo de até 50 motores.

2.  **Canal C:** Controla todos os motores conectados a este controle remoto ao mesmo tempo.

3.  **Botão de Configuração (Set):** Entra no modo de configuração da função motora.

---

##INSTALAÇÃO

###Ajuste dos Limites de Percurso

*   **Limite de Superior:** Posição máxima de abertura da cortina.

*   **Limite de Inferior:** Posição máxima de fechamento da cortina.

*   **Terceira Posição:** Posição intermediária preferida.

**Observação:** O limite superior e inferior devem ser definidos antes da Terceira Posição.

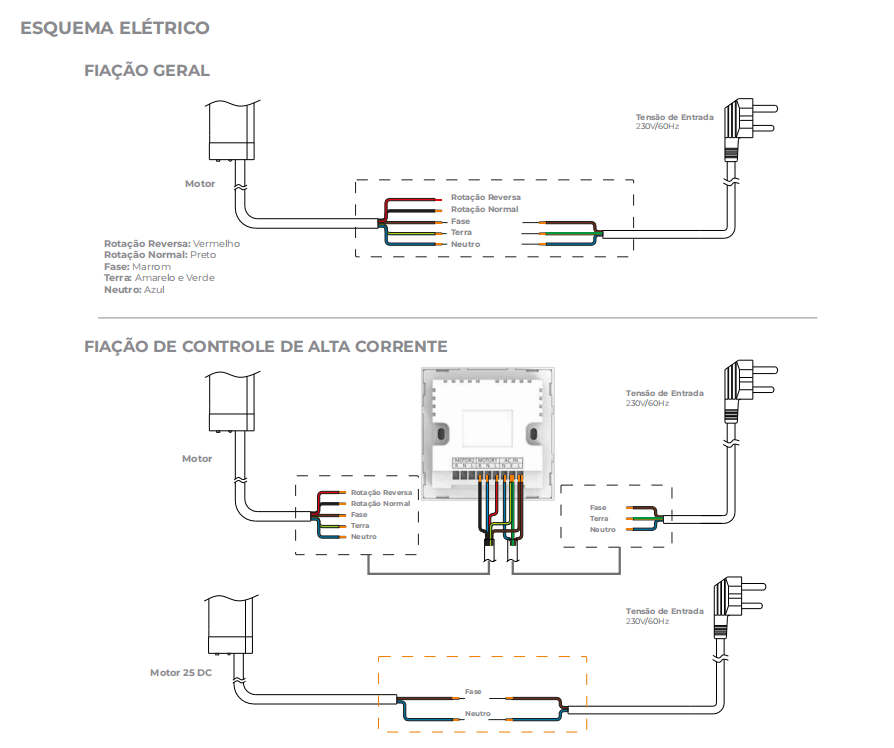

###Esquema Elétrico

Conecte os fios conforme o diagrama de ligação indicado.

*   **Fiação Geral:** Conexão direta do motor à rede elétrica.

*   **Fiação de Controle de Alta Corrente:** Conexão através de um interruptor de parede compatível.

---

##CONFIGURAÇÕES COM CONTROLE REMOTO

**Observação:** Essas operações funcionam somente com o controle remoto dentro da distância efetiva e com o motor energizado.

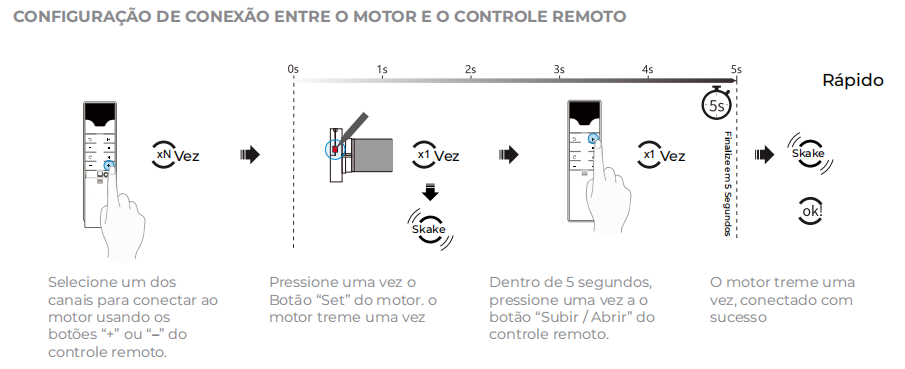

###Conexão entre Motor e Controle Remoto

1.  **Selecione o Canal:** Use os botões `+` ou `-` no controle remoto para escolher um canal.

2.  **Pressione "Set" no Motor:** Pressione o botão "Set" do motor uma vez. O motor tremerá uma vez.

3.  **Pressione "Subir" no Controle:** Dentro de 5 segundos, pressione a tecla "Subir / Abrir" uma vez.

4.  **Confirmação:** O motor tremerá uma vez, confirmando a conexão com sucesso.

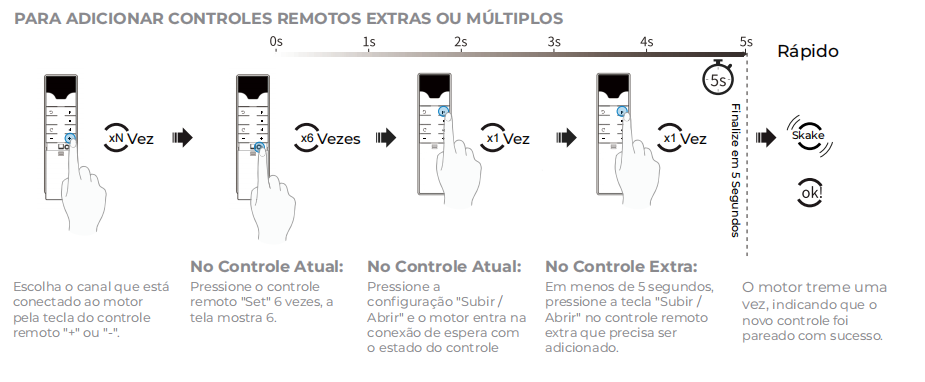

###Adicionar Controles Remotos Extras

1.  **No Controle Atual:** Escolha o canal já conectado, pressione "Set" 6 vezes. A tela mostrará "6".

2.  **No Controle Atual:** Pressione "Subir / Abrir". O motor entrará em modo de espera.

3.  **No Controle Extra:** Em menos de 5 segundos, pressione "Subir / Abrir".

4.  **Confirmação:** O motor tremerá uma vez.

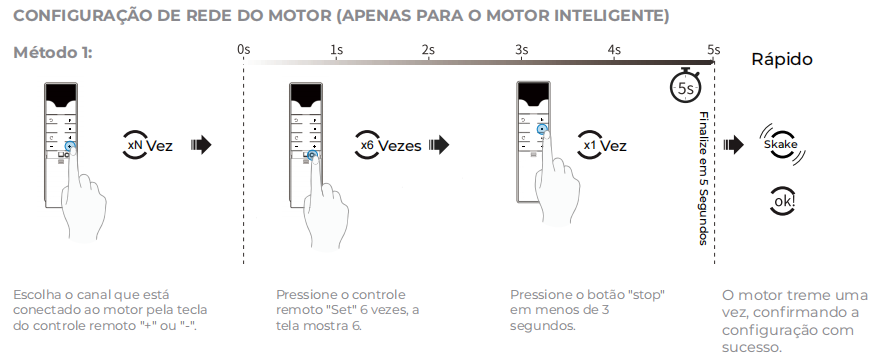

###Configuração de Rede do Motor (Modo de Pareamento com Hub)

*   **Método 1 (via Controle Remoto):**

    1.  Escolha o canal conectado no controle remoto.

    2.  Pressione "Set" 6 vezes. A tela mostrará "6".

    3.  Pressione o botão "Stop" em menos de 3 segundos.

    4.  O motor tremerá uma vez, confirmando que está em modo de pareamento.

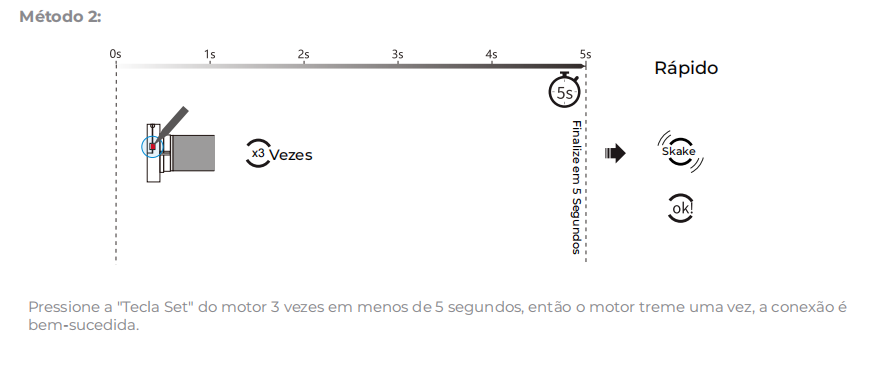

*   **Método 2 (via Botão do Motor):**

    1.  Pressione a "Tecla Set" do motor 3 vezes em menos de 5 segundos.

    2.  O motor tremerá uma vez, confirmando que a conexão é bem-sucedida.

---

##DEFINIÇÃO E REMOÇÃO DE LIMITES

**Nota:** Posicione o motor na posição desejada antes de definir o limite.

###Definição de Limites

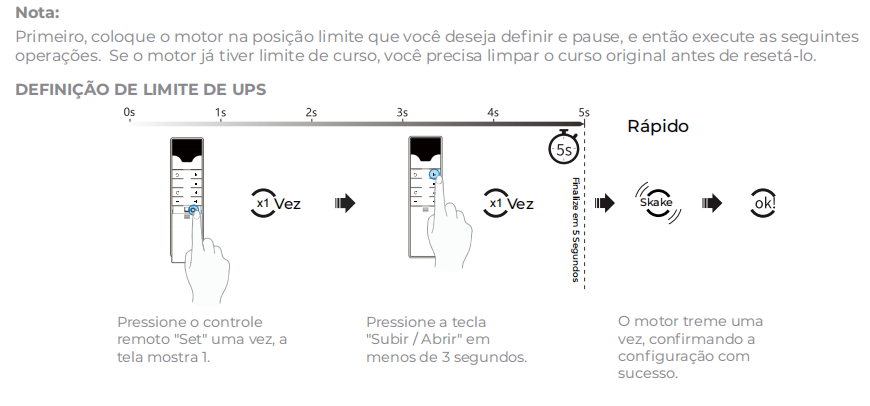

*   **Limite Superior (de Subida):**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Subir / Abrir" em menos de 3 segundos. O motor treme uma vez, confirmando.

*   **Limite Inferior (de Descida):**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Descer / Fechar" em menos de 3 segundos. O motor treme uma vez, confirmando.

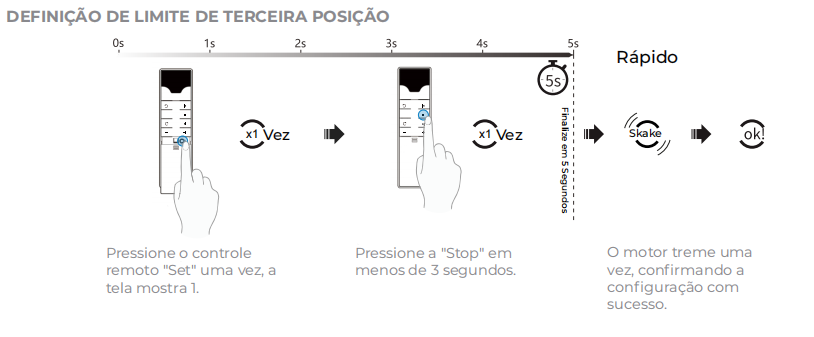

*   **Terceira Posição:**

    1.  Pressione "Set" no controle (tela mostra 1).

    2.  Pressione "Stop" em menos de 3 segundos. O motor treme uma vez, confirmando.

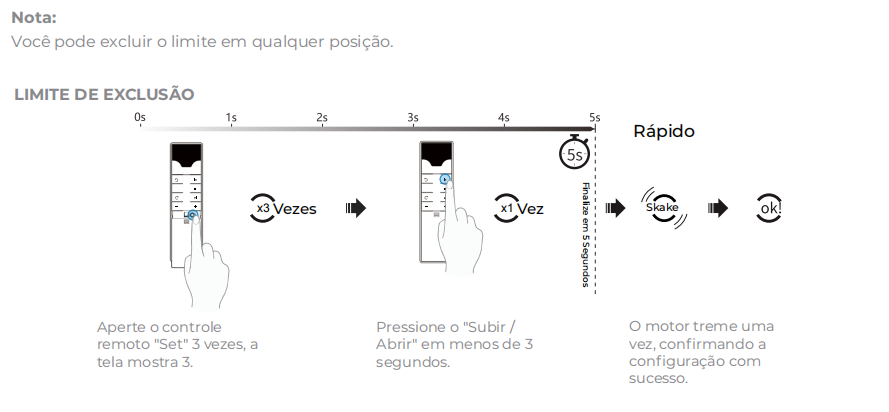

###Remoção de Limites

*   **Excluir Limite Superior:** Pressione "Set" 3 vezes (tela mostra 3), depois "Subir / Abrir" em menos de 3 segundos.

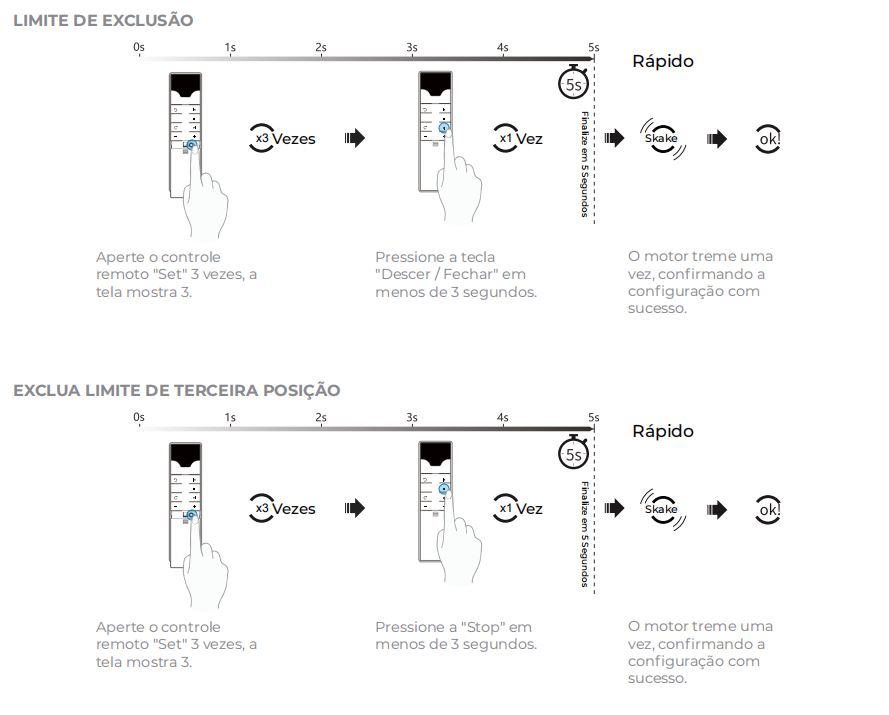

*   **Excluir Limite Inferior:** Pressione "Set" 3 vezes (tela mostra 3), depois "Descer / Fechar" em menos de 3 segundos.

*   **Excluir Terceira Posição:** Pressione "Set" 3 vezes (tela mostra 3), depois "Stop" em menos de 3 segundos.

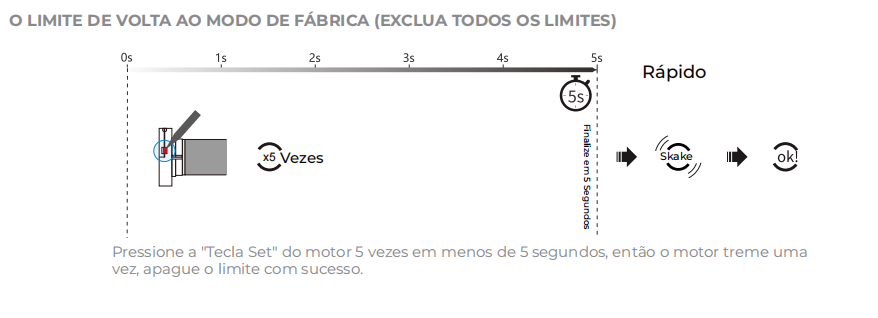

*   **Reset de Fábrica (Exclui TODOS os limites):** Pressione a "Tecla Set" do motor 5 vezes em menos de 5 segundos. O motor treme uma vez.

---

##OUTRAS FUNÇÕES

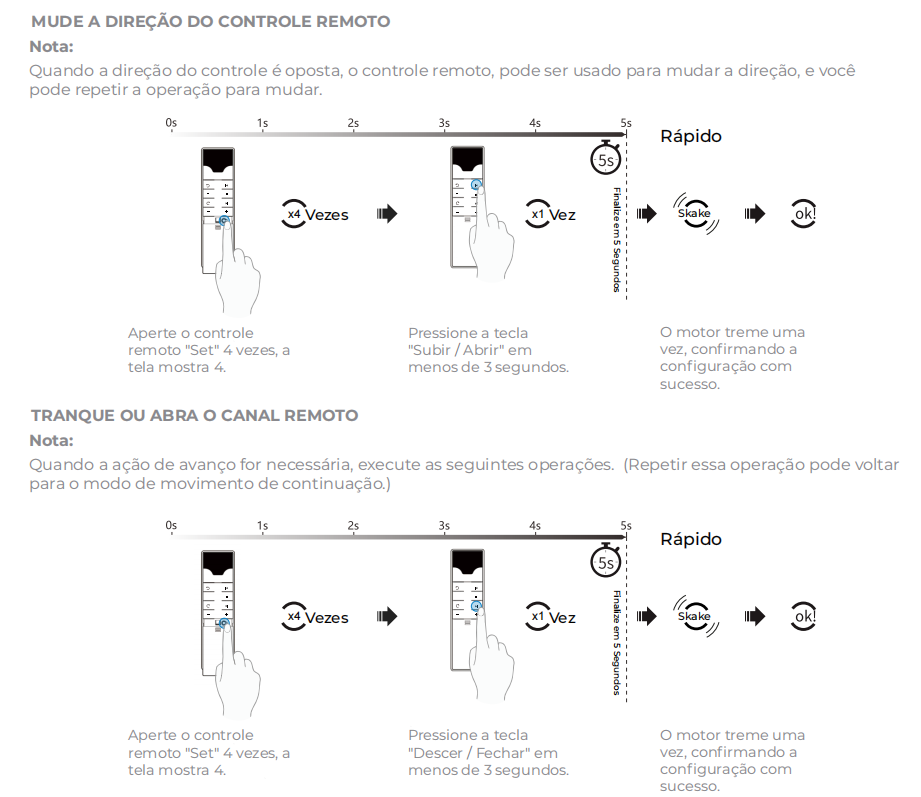

###Mudar a Direção do Controle Remoto

Se o motor estiver operando na direção oposta, use esta função para inverter.

1.  Pressione "Set" no controle 4 vezes (tela mostra 4).

2.  Pressione "Subir / Abrir" em menos de 3 segundos. O motor treme uma vez, confirmando.

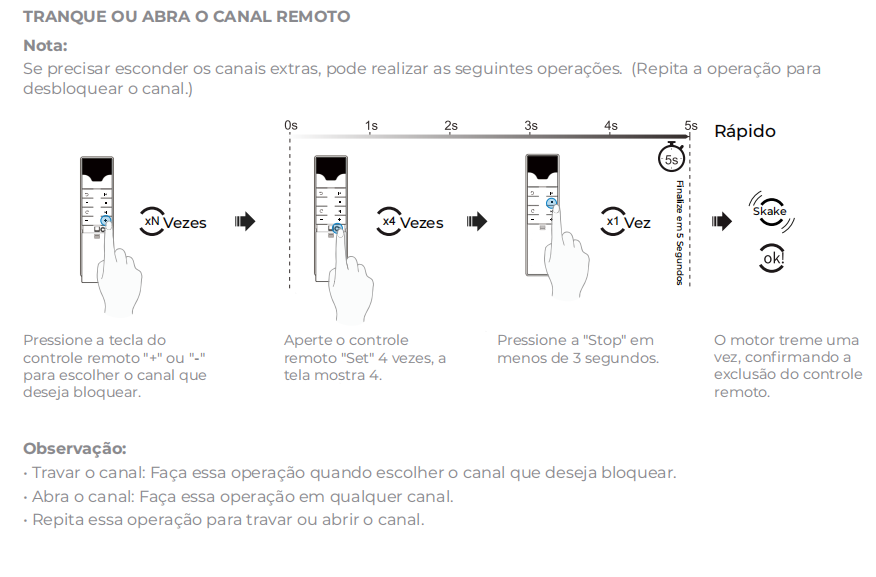

###Trancar / Destrancar Canal Remoto

*   **Trancar (Jogging Mode):** Pressione "Set" 4 vezes, depois "Descer / Fechar" em menos de 3 segundos. O motor só se moverá enquanto o botão for pressionado.

*   **Destrancar (Continuous Mode):** Repita a operação acima para retornar ao modo de movimento contínuo.

###Excluir Conexão do Controle Remoto

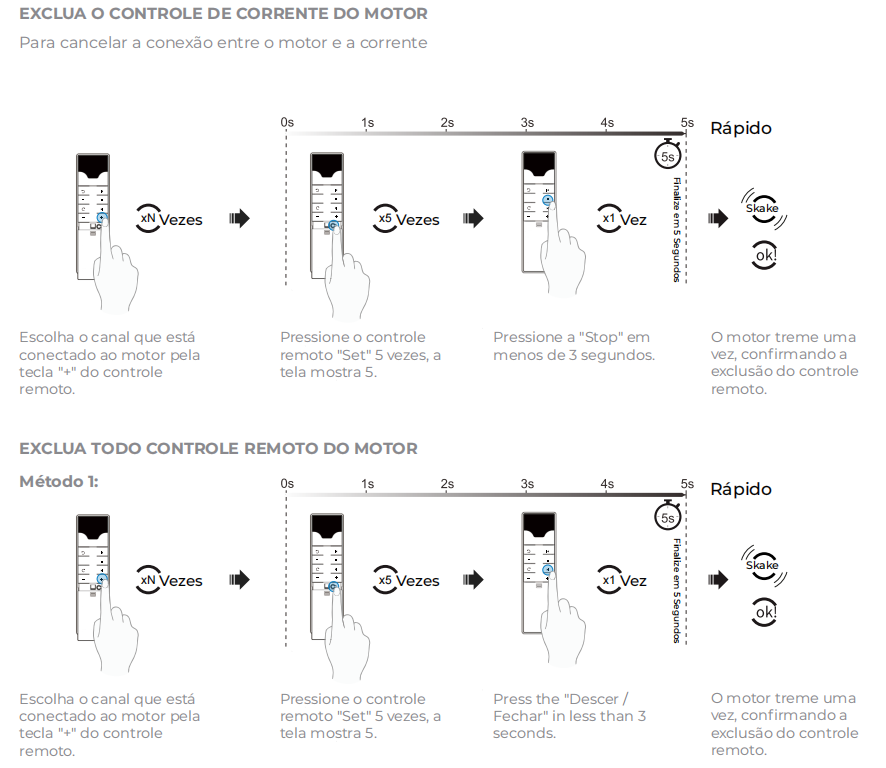

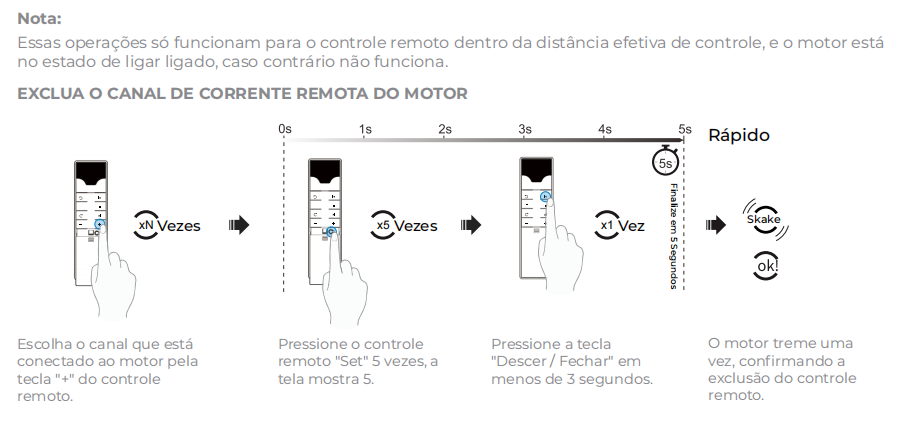

*   **Excluir Canal Corrente:** Escolha o canal, pressione "Set" 5 vezes (tela mostra 5), depois "Descer / Fechar" em menos de 3 segundos.

*   **Excluir TODOS os Controles (Método 1):** Escolha qualquer canal, pressione "Set" 5 vezes, depois "Stop" em menos de 3 segundos.

*   **Excluir TODOS os Controles (Método 2):** Pressione longamente a "Tecla Set" do motor até que ele trema uma vez (aprox. 5 segundos) e solte.

---

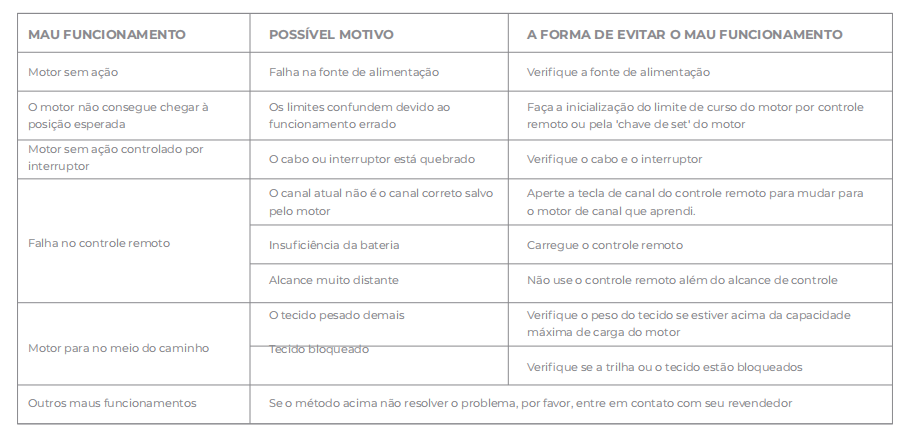

##MAU FUNCIONAMENTO USUAL (TROUBLESHOOTING)

---

##ADICIONANDO NO APLICATIVO

###1. Preparação

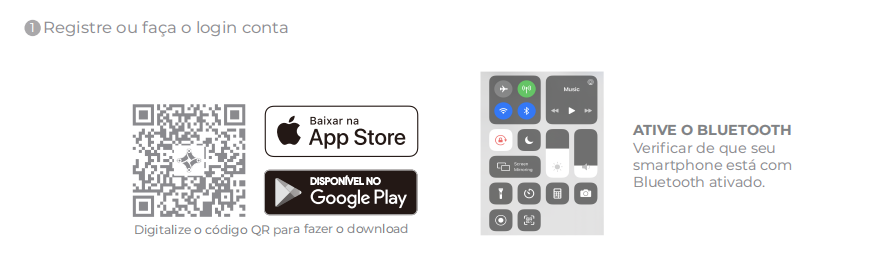

1.  Baixe o aplicativo EKAZA e crie/faça login em sua conta.

2.  **ATIVE O BLUETOOTH** em seu smartphone.

3.  Certifique-se de que seu celular está conectado a uma rede Wi-Fi **2.4GHz**.

4.  **HUB ZIGBEE INSTALADO:** Este dispositivo requer um Hub Zigbee 3.0 da EKAZA. Instale o hub antes de configurar este motor.

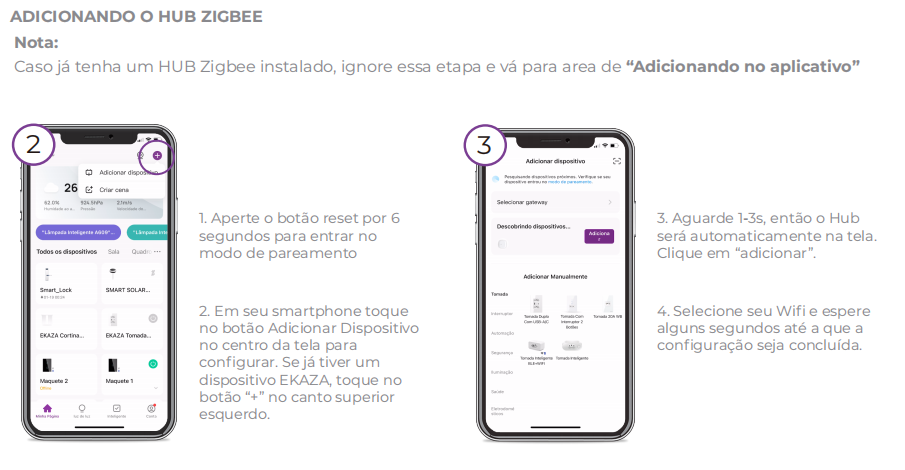

###2. Adicionando o Hub Zigbee (se ainda não tiver)

1.  No aplicativo, clique em "+" para Adicionar Dispositivo.

2.  O Hub será detectado automaticamente. Clique em "Adicionar".

3.  Selecione seu Wi-Fi e aguarde a configuração.

###3. Adicionando o Motor de Cortina no Aplicativo

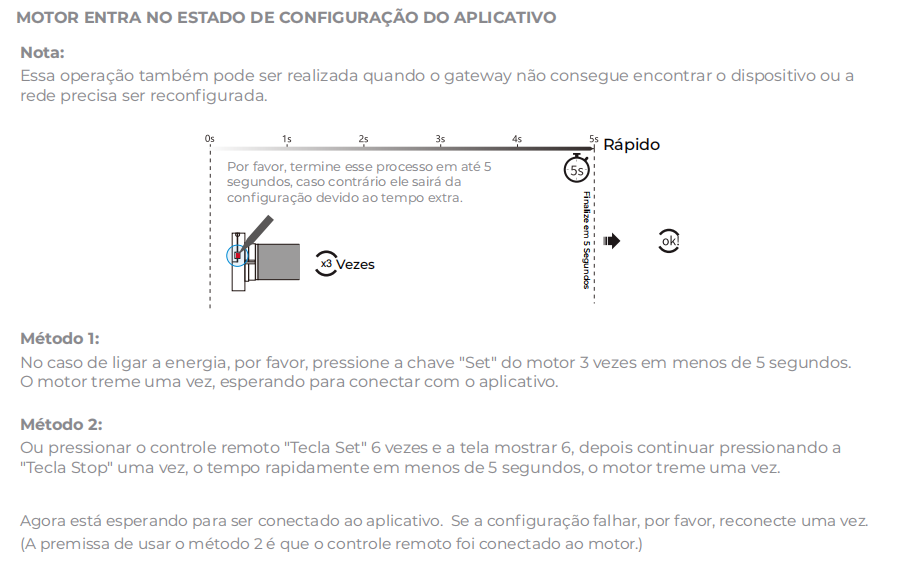

1.  Coloque o motor em **estado de configuração de rede** (conforme explicado anteriormente).

    *   **Método 1:** Pressione a chave "Set" do motor 3 vezes em menos de 5 segundos. O motor tremerá uma vez.

    *   **Método 2:** Pressione "Tecla Set" no controle 6 vezes, depois "Tecla Stop" uma vez em menos de 5 segundos. O motor tremerá uma vez.

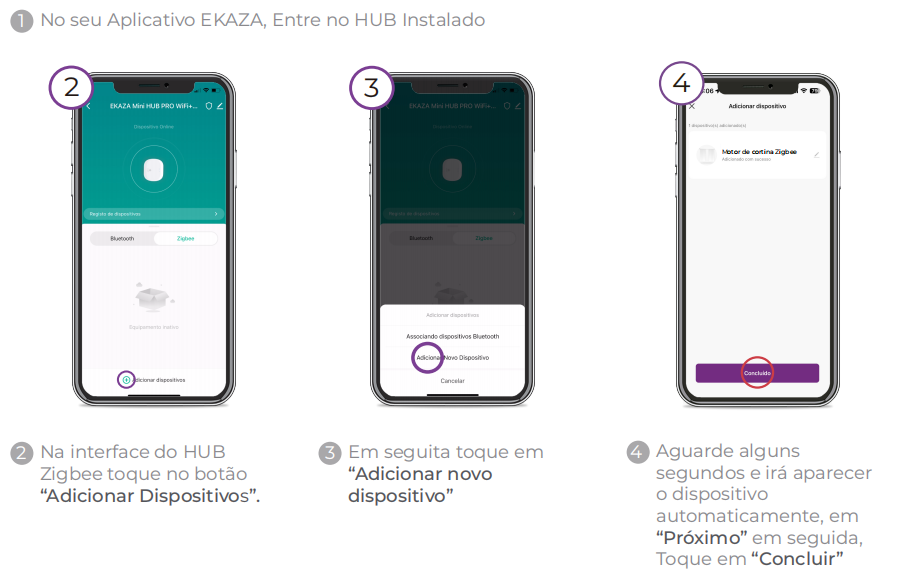

2.  No seu aplicativo EKAZA, entre na interface do HUB Zigbee instalado.

3.  Toque em **"Adicionar Dispositivos"**.

4.  Em seguida, toque em **"Adicionar novo dispositivo"**.

5.  Aguarde alguns segundos. O dispositivo "Motor de cortina Zigbee" aparecerá.

6.  Clique em "Próximo" e depois em "Concluir".

---

##CONECTAR COM ASSISTENTES DE VOZ

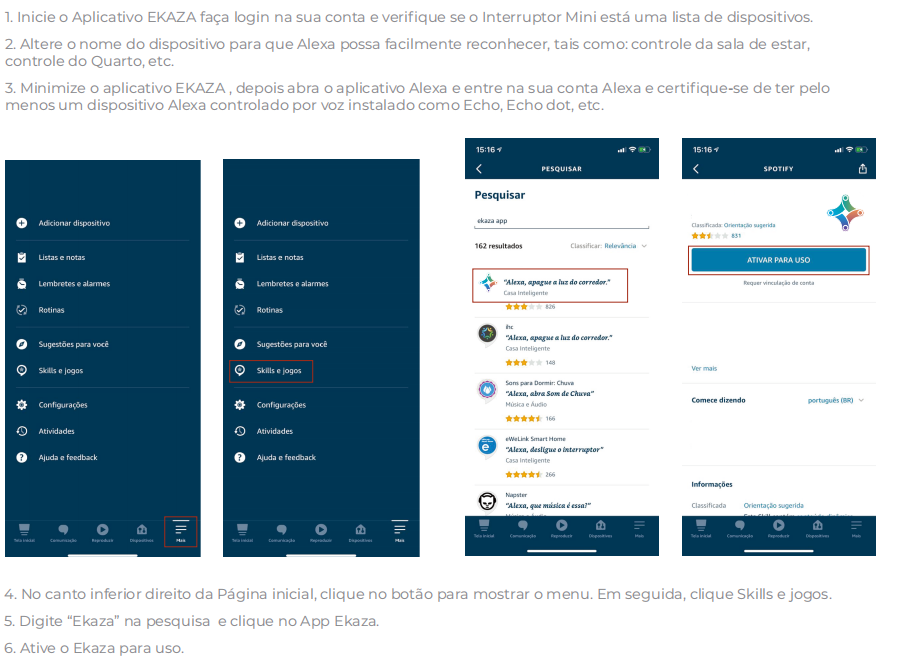

###Amazon Alexa

1.  No aplicativo EKAZA, dê um nome fácil ao seu dispositivo (ex: "Cortina do quarto").

2.  No aplicativo Alexa, vá para o menu e selecione **"Skills e jogos"**.

3.  Pesquise pela skill **“Ekaza”** e clique em "ATIVAR PARA USO".

4.  Vincule sua conta EKAZA.

5.  Peça à Alexa para descobrir novos dispositivos.

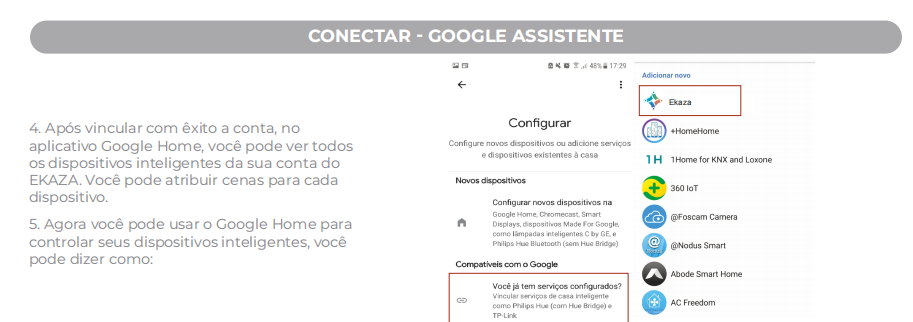

###Google Assistente

1.  No aplicativo Google Home, clique no botão **“+”**.

2.  Selecione **“Configurar dispositivo”** e depois **“Já tem serviços configurados?”**.

3.  Procure por **“EKAZA”** na lista e faça login com sua conta.

4.  Seus dispositivos serão sincronizados e estarão prontos para serem controlados por voz.
