FECHADURA ELETRÔNICA INTELIGENTE VEGA - Manual de Usuário

Criada por EKAZA Adentimento, Modificado em Qua, 13 Mai na (o) 10:50 AM por EKAZA Adentimento

#FECHADURA ELETRÔNICA INTELIGENTE VEGA - Manual de Usuário

**Modelo:** EKMG-T5333

**Recursos:** Com Reconhecimento Facial | WiFi | Alumínio

---

##ESPECIFICAÇÕES

* **Material:** Liga de Alumínio, Vidro Temperado

* **Espessura da porta:** 60-90mm

* **Backset:** 70mm

* **Bateria:** 5000mAh (autonomia de 3 a 5 meses, pode variar com a frequência de uso)

* **Tensão:** DC 7.4V

* **Powerbank emergência:** USB-C

* **Conexão:** WiFi

* **Display:** Interno LCD 4.5", Externo LCD 1,5"

* **Tipos de portas:** Madeira, Aço Inox, cobre, Alumínio

* **Multi Alarme:** Antiarrombamento, Antissequestro (desbloqueio sob coação com envio de alerta silencioso), Bateria fraca, Permanência suspeita

* **Capacidade de Usuários:** 250 Total (50 Facial + Palma da Mão, 50 Digital, 100 Cartão IC, 100 Senhas)

* **Formas de desbloqueios:** Facial, Digital, Palma da mão, Senha, Tag Magnética, Chave Física, Aplicativo

* **Desbloqueio pelo APP:** Senha de uso único, Senha Temporária (Agendar período)

* **Ângulo facial:** ≤15° Vertical, para alturas de 1,4 a 1,9 Metros

* **Sensor Aproximação:** 0-100cm

* **Armazenamento:** Nuvem (serviço pago, não pode ser reembolsado)

* **Proteção IP:** IP55 (à Prova de Chuva)

* **Tempo de Leitura:** ≤0.5s

* **Taxa de rejeição:** ≤0.001%

* **Temp Op.:** -10°~60°C, ≤93%RH

* **Dimensões:** 419x74x25mm

* **Aplicativo:** EKAZA

* **Validade:** Indeterminada

###Formas de Desbloqueio

* Palma da Mão

* Reconhecimento Facial

* Digital (Impressão Digital)

* Senha

* Cartão IC (Tag Magnética)

* Chave Física

* Senha Dinâmica

* Senha Temporária

* Remoto Pelo App

---

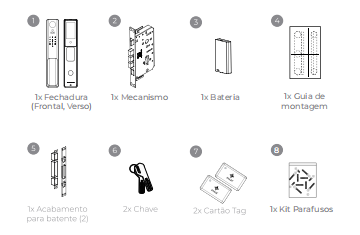

##CONTEÚDO DA EMBALAGEM

* 1x Fechadura (Frontal, Verso)

* 1x Mecanismo (Tranca Interna)

* 1x Bateria

* 1x Guia de montagem

* 1x Acabamento para batente (2 peças)

* 2x Chave

* 2x Cartão Tag

* 1x Kit Parafusos

---

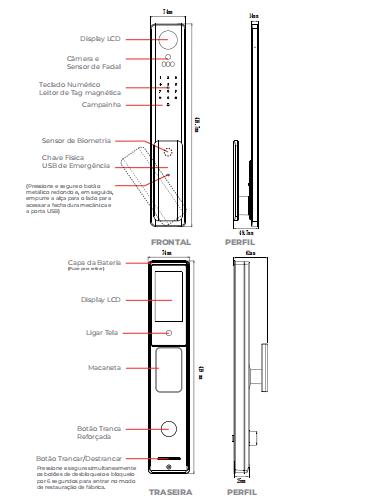

##SOBRE O PRODUTO

**Unidade Externa (Frontal):**

* Display LCD

* Câmera e Sensor de Facial

* Teclado Numérico

* Leitor de Tag magnética

* Campainha

* Sensor de Biometria

* Chave Física e USB de Emergência (acesso protegido)

**Unidade Interna (Traseira):**

* Capa da Bateria (Puxe para retirar)

* Display LCD

* Botão "Ligar Tela"

* Macaneta

* Botão Tranca Reforçada

* Botão Trancar/Destrancar (usado também para restauração de fábrica)

---

##INSTALAÇÃO

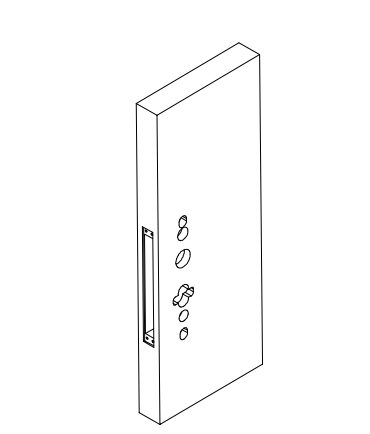

###1. Furar a Porta

Fure a porta na altura desejada de acordo com o gabarito de instalação fornecido.

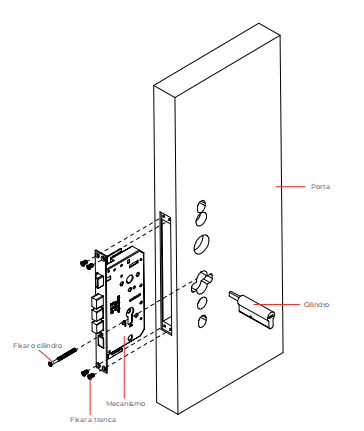

###2. Instalação da Tranca Interna (Mecanismo)

Coloque o mecanismo no furo da porta, fixe com os parafusos e, em seguida, instale o cilindro.

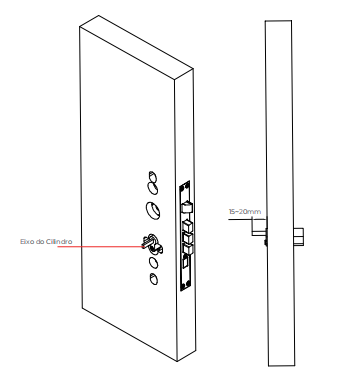

###3. Corte da Haste do Cilindro

Corte a haste do cilindro de acordo com a espessura da sua porta.

**Nota:** O comprimento da haste do cilindro deve ser de 15 a 20 mm. Lixe as extremidades para remover rebarbas.

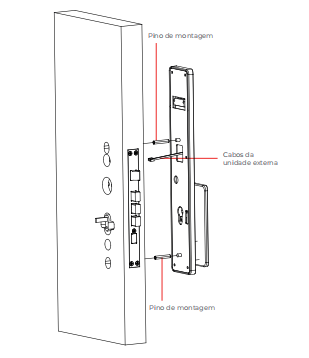

###4. Instalação da Unidade Externa

1. Fixe as duas colunas de conexão no painel externo.

2. Alinhe o painel frontal com o furo do cilindro, insira-o na mortise e passe o cabo de conexão para fora da porta.

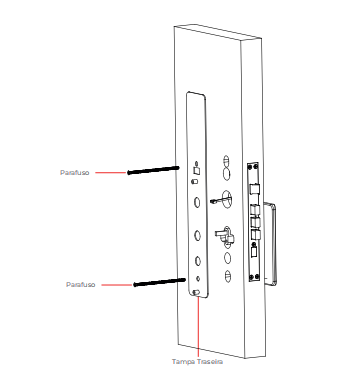

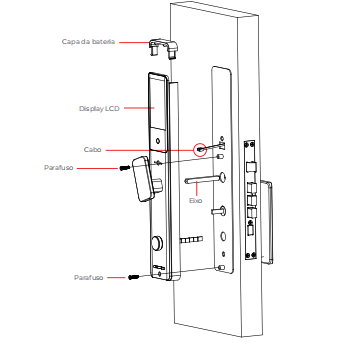

###5. Instalação da Unidade Interna

1. Pressione a tampa traseira (placa de montagem) contra a porta.

2. Corte os parafusos "bambu" no comprimento necessário e fixe o painel frontal.

3. Insira e corte o eixo (spindle) para que fique 15-20 mm para fora da porta.

4. Abra a tampa da bateria, conecte o cabo ao painel interno.

5. Gire a maçaneta interna 45° e fixe o painel com dois parafusos.

**Atenção:** Evite que os fios obstruam o movimento do trinco mecânico.

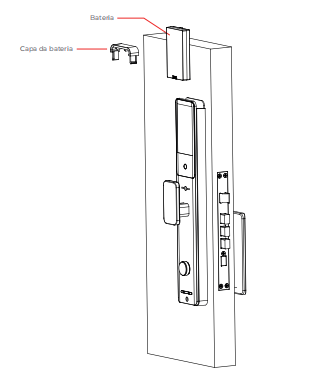

###6. Instalação da Bateria

1. Coloque a bateria no compartimento e prenda a tampa.

2. Verifique o funcionamento dos botões de trancar e destrancar.

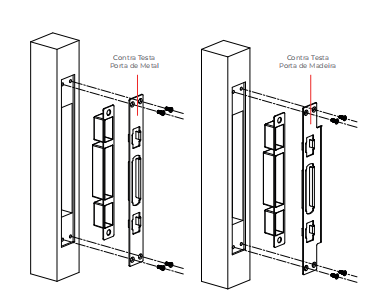

###7. Instalação da Contra Testa e Acabamento

1. Faça os furos no batente da porta.

2. Instale o acabamento e a contra testa.

**Atenção:** A contra testa para portas de metal e de madeira é diferente.

###Check List da Instalação

1. A fechadura deve estar alinhada corretamente com o batente.

2. O eixo da tranca deve operar de forma suave e sem resistência.

3. Verifique se a fechadura está verticalmente alinhada.

---

##CONFIGURANDO A FECHADURA (VIA TECLADO)

###1. Observações Antes da Configuração

Ao ligar a fechadura pela primeira vez, é necessário cadastrar o primeiro usuário administrador (senha, digital, tag, facial ou palma).

**Observação:** No estado inicial, é necessário modificar a senha padrão do administrador para realizar outras operações.

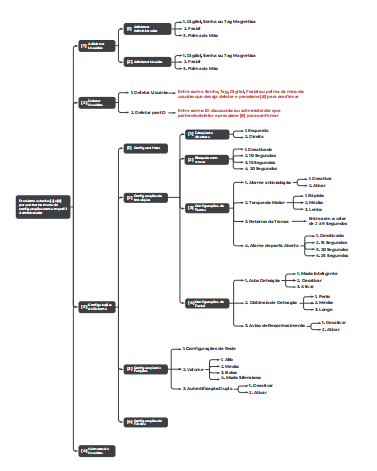

###2. Acessando o Modo de Administrador

1. Toque na área do teclado para ativá-lo.

2. Pressione `*` e `#` para entrar no menu de configurações.

3. Digite a senha de administrador e pressione `#` para confirmar.

###3. Gerenciamento de Usuários

####Adicionar Administrador / Usuário

1. Acesse o modo administrador.

2. Pressione `1` (Adicionar Usuários).

3. Selecione `1` para Adicionar Administrador ou `2` para Adicionar Usuário.

4. Selecione a forma de desbloqueio que deseja cadastrar: Facial, Palma da Mão, Senha, Digital ou Cartão e siga as instruções. Finalize com `#`.

####Excluir Administrador / Usuário

1. Acesse o modo administrador.

2. Pressione `2` (Deletar Usuários).

3. Escolha o método de exclusão:

* **`1` (Deletar Usuário):** Apresente a Senha, Tag, Digital, etc., do usuário que deseja deletar e pressione `#`.

* **`2` (Deletar por ID):** Digite o ID do usuário/administrador que deseja deletar e pressione `#`.

**Observação:** Não é possível excluir o ID do administrador que está sendo usado no momento.

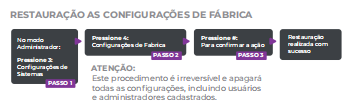

###4. Restauração de Fábrica

* **Método 1 (Menu):** Acesse o modo administrador -> `3` (Configurações de Sistema) -> `4` (Configurações de Fábrica) -> `#` para confirmar.

* **Método 2 (Botões Físicos):** Pressione e segure simultaneamente os botões internos de **trancar e destrancar** por 5 segundos. Uma mensagem de confirmação será exibida; toque em `#` para confirmar.

**Atenção:** Este procedimento é irreversível e apagará todas as configurações.

###5. Campainha

Pressione o botão da campainha no painel de toque para emitir um som.

---

##FUNÇÕES DETALHADAS DA FECHADURA

1. **Inicialização:** Ao iniciar pela primeira vez ou após um reset de fábrica, é necessário cadastrar um administrador.

2. **Configurações de Instalação:** Funções de calibração usadas durante a instalação (configuração do motor, tempo de rotação, etc.).

3. **Direção de Abertura:** O admin pode configurar o sentido de abertura da porta (esquerda ou direita).

4. **Tempo de Rotação do Motor:** Define o tempo que a lingueta leva para retornar (3 a 15 segundos).

5. **Tempo de Bloqueio Automático:** Define o tempo de recuo da lingueta.

6. **Bloqueio Automático:** A porta trava automaticamente após 15 segundos ou o valor configurado.

7. **Alerta de Travamento do Sistema:** Após 5 tentativas falhas, o sistema emite um alerta e fica bloqueado por 90 segundos.

8. **Senha Dinâmica (Anti-peeping):** Proteja sua senha inserindo números aleatórios antes ou depois da senha real (ex: se a senha for 123456, pode-se digitar 89**123456**807).

9. **Alerta de Bateria Fraca:** O sistema emitirá um alerta para que o usuário troque a bateria a tempo.

10. **Alimentação de Emergência:** Se a fechadura estiver sem energia, pode-se usar um power bank na entrada USB-C localizada no painel externo. **Observação:** Esta porta USB não carrega a bateria; ela apenas fornece energia para operação. Para carregar, retire a bateria da fechadura.

---
