Modelo: EKHM-L530C-3K

SOBRE O PRODUTO

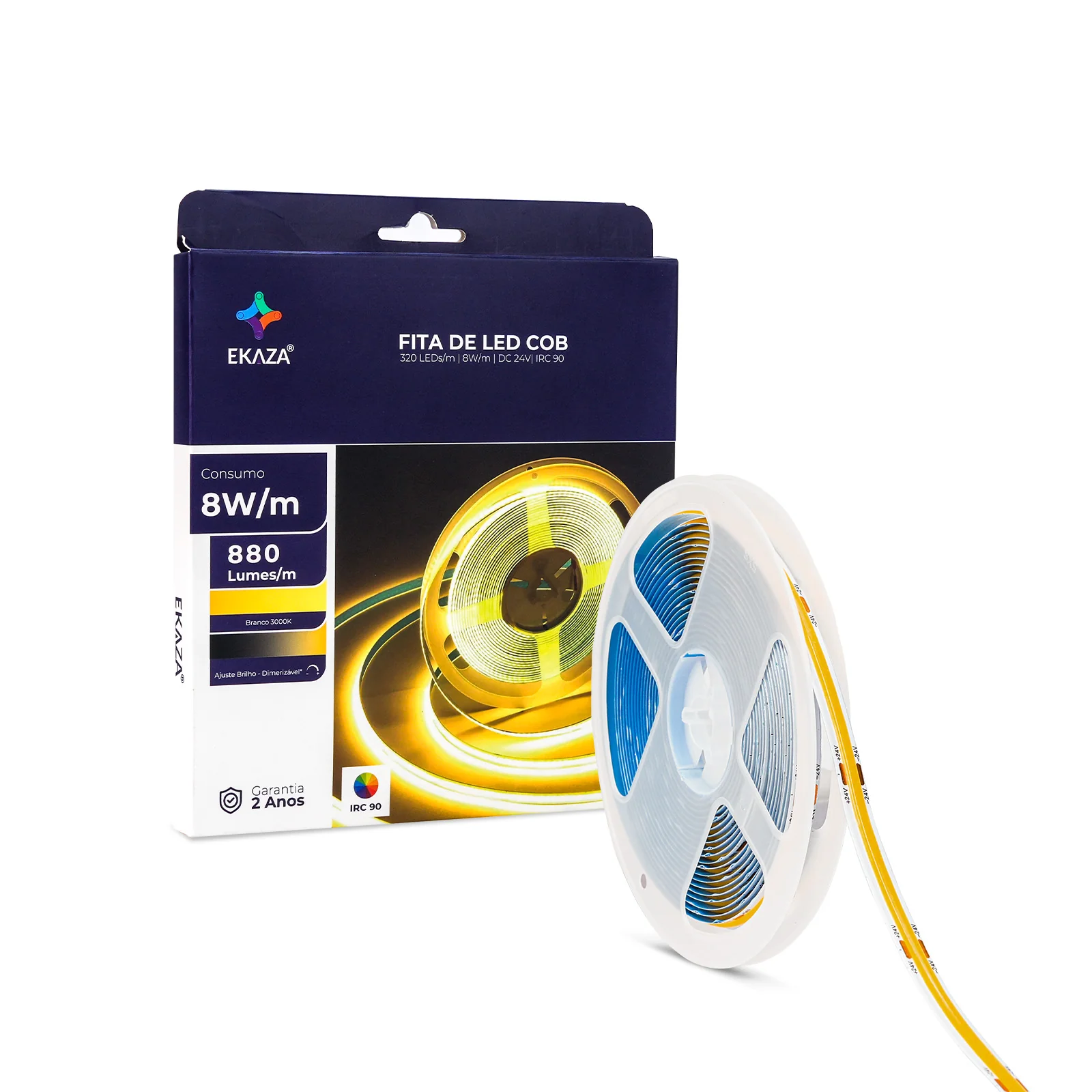

A Fita LED COB EKAZA EKHM-L530C-3K foi desenvolvida para iluminação decorativa e indireta, proporcionando uma iluminação contínua e uniforme graças à tecnologia COB, que utiliza alta densidade de LEDs para reduzir os pontos visíveis de luz.

Com temperatura de cor de 3000K, a fita produz uma iluminação em branco quente, indicada para ambientes que buscam uma iluminação mais aconchegante e confortável.

O produto possui IRC 90, proporcionando uma reprodução de cores mais fiel e natural.

É indicada para utilização em salas, quartos, painéis, sancas, nichos, móveis planejados e outros projetos de iluminação decorativa. EKAZA

ESPECIFICAÇÕES

Modelo: EKHM-L530C-3K
Tipo: Fita LED COB
Comprimento: 5 metros
Tensão: DC 24V
Potência: 8W/m
Potência total aproximada: 40W
Densidade: 320 LEDs/m
Fluxo luminoso: 880 lm/m
Fluxo luminoso total: 4.400 lm
Temperatura de cor: 3000K – Branco Quente
IRC: 90
PCB: 8 mm
Condutor: Cobre
Vida útil: 25.000 horas
Grau de proteção: IP20
Temperatura de operação: -45°C a +80°C
Umidade: ≤90%, sem condensação
Dimerização: Sim

CONTEÚDO DA EMBALAGEM

• 1x Fita LED COB EKAZA 5 metros

ATENÇÃO: A fonte de alimentação não acompanha o produto e deve ser adquirida separadamente. Para o funcionamento, é necessário utilizar uma fonte DC 24V compatível.

INSTALAÇÃO

Antes de iniciar a instalação, verifique se todos os componentes necessários estão disponíveis.

Para o funcionamento da fita são necessários:

• Fita LED COB EKAZA EKHM-L530C-3K;
• Fonte de alimentação DC 24V compatível;
• Cabos/conectores adequados para a instalação;
• Dimmer/controlador compatível, caso seja necessário controlar a intensidade da iluminação.



PASSO 1 – DEFINA O LOCAL DE INSTALAÇÃO

Escolha o local onde a fita será instalada e meça o comprimento necessário.

A fita possui 5 metros de comprimento.

Para uma instalação com melhor acabamento e dissipação térmica, recomenda-se utilizar perfil de alumínio compatível.

PASSO 2 – PREPARE A SUPERFÍCIE

Antes de fixar a fita, limpe e seque completamente a superfície.

A superfície deve estar livre de poeira, gordura e umidade para garantir uma melhor aderência.

PASSO 3 – CORTE A FITA, SE NECESSÁRIO

Não recomendamos realizar o corte da fita LED.

Embora existam pontos de corte indicados no produto, o procedimento pode causar danos à fita quando realizado de forma incorreta.

Nunca corte a fita fora dos pontos indicados, pois isso pode danificar o circuito e comprometer o funcionamento do produto.

Caso seja diagnosticado pela EKAZA que o corte causou danos ao produto, a garantia será perdida, por caracterizar mau uso do produto.

Para evitar danos, recomendamos utilizar a fita em seu comprimento original. Caso seja realmente necessário realizar alguma alteração, procure um profissional qualificado para executar o procedimento corretamente.

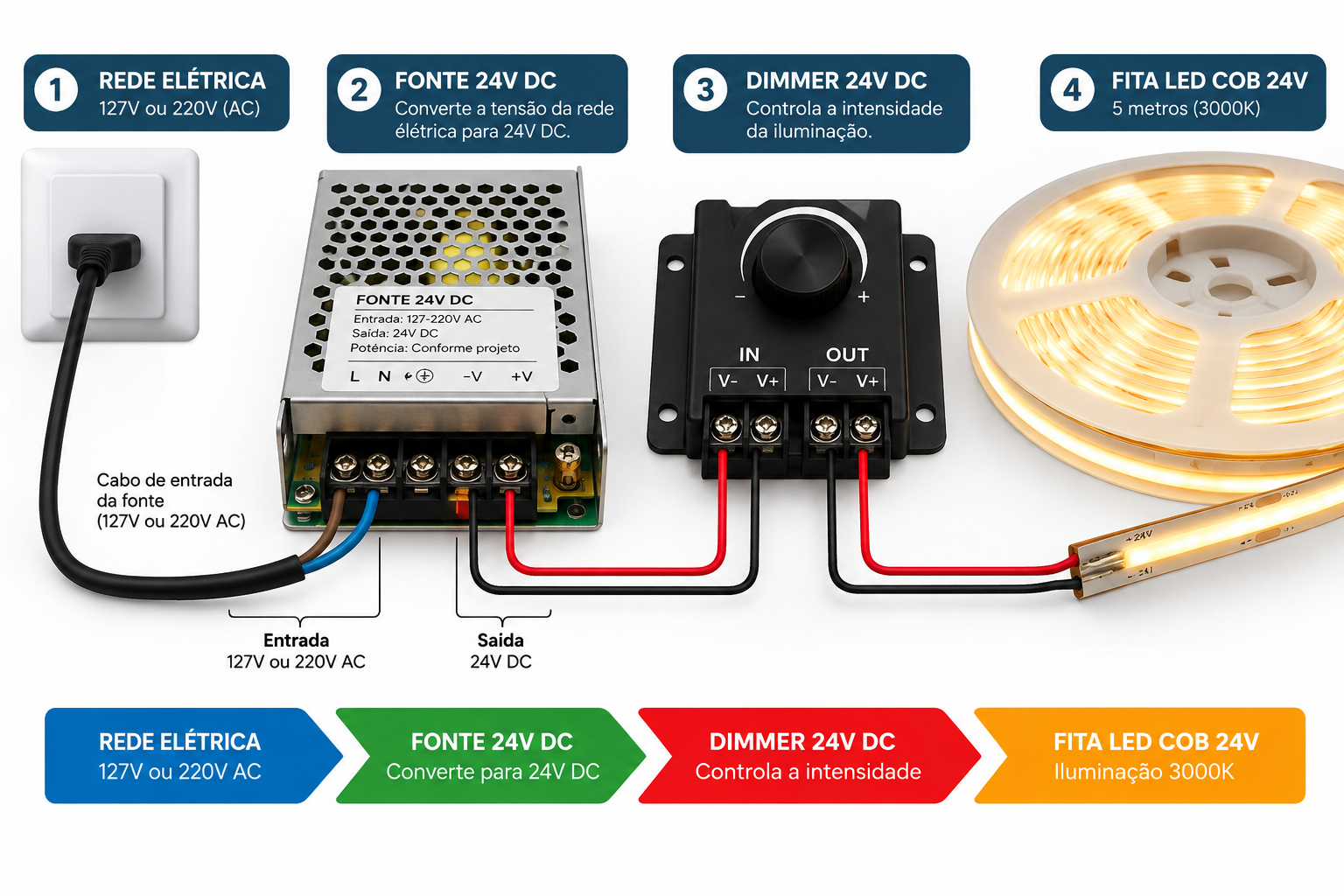

PASSO 4 – CONECTE À FONTE

A fita deve ser alimentada com uma fonte DC 24V compatível.

ATENÇÃO: Não conecte a fita diretamente à rede elétrica 127V ou 220V.

A alimentação deve passar por uma fonte que converta a tensão da rede para 24V DC.

PASSO 5 – LIGAÇÃO DO DIMMER

A fita possui função dimerizável. Para controlar a intensidade da iluminação, é necessário utilizar um controlador/dimmer compatível com fita LED 24V.

O dimmer deve ser instalado de acordo com as especificações do fabricante do
controlador e da fonte utilizada.

PASSO 6 – TESTE

Após realizar todas as conexões:

1. Verifique se as conexões estão firmes;
2. Confirme se a fonte utilizada é DC 24V;
3. Ligue a alimentação;
4. Verifique se toda a extensão da fita acende corretamente;
5. Caso utilize um dimmer, teste a variação da intensidade da iluminação.

COMO UTILIZAR

A Fita LED COB EKAZA funciona através de alimentação elétrica DC 24V.

Após instalada corretamente, a iluminação pode ser acionada por meio do sistema de comando escolhido para a instalação.

A intensidade da luz pode ser ajustada quando a fita estiver conectada a um dimmer/controlador compatível.

A fita possui temperatura de cor fixa de 3000K, portanto, não é possível alterar a cor da iluminação. Ela produz luz branca quente.

ATENÇÃO

• Não ligue a fita diretamente em 127V ou 220V.
• Utilize somente fonte DC 24V compatível.
• A fonte não acompanha o produto.
• Não utilize fonte com tensão diferente da especificada.
• Não instale o produto em locais sujeitos à água ou umidade excessiva, pois o produto possui proteção IP20.
• Evite dobrar excessivamente a fita ou danificar sua estrutura.
• Para melhor dissipação de calor, recomenda-se a utilização de perfil de alumínio.
• Em instalações elétricas, recomenda-se que a instalação seja realizada por profissional qualificado.

DÚVIDAS FREQUENTES

1.A fita acompanha fonte?

Não. A Fita LED COB EKAZA é vendida sem fonte de alimentação. É necessário adquirir separadamente uma fonte DC 24V compatível.

2.Posso ligar a fita diretamente na tomada?

Não. A fita trabalha com 24V DC e não pode ser ligada diretamente à rede elétrica. É necessária uma fonte de alimentação compatível.

3.A fita funciona em 127V ou 220V?

A fita em si não. Ela necessita de alimentação DC 24V. A fonte é responsável por converter a tensão da rede elétrica para a tensão necessária para a fita.

4.A fita é RGB?

Não. Este modelo possui iluminação branco quente 3000K e não permite alteração de cores.

5.A fita é dimerizável?

Sim. A fita é dimerizável, mas é necessário utilizar um dimmer/controlador compatível com fita LED 24V para realizar o controle da intensidade luminosa.

6.Posso controlar a fita pelo aplicativo EKAZA?

Não diretamente. A Fita LED COB EKAZA não possui conectividade inteligente própria.

Para controlar a fita pelo aplicativo, é necessário utilizar uma controladora/dimmer inteligente compatível com fita LED 24V, adquirida separadamente.

Nesse caso, a fita LED deve ser conectada à controladora/dimmer, e a controladora será responsável pela comunicação com o aplicativo.

Importante: a fita LED, por si só, não pode ser adicionada diretamente ao aplicativo EKAZA.

7.Posso cortar a fita?

Não recomendamos cortar a fita LED.

Caso seja necessário, o corte deve ser feito somente nos pontos indicados. Cortes incorretos podem danificar o produto.

Se a EKAZA identificar que o dano foi causado pelo corte, a garantia será perdida por caracterizar mau uso.

8.Posso utilizar a fita em área externa?

Não é recomendado. O produto possui classificação IP20, portanto não possui proteção contra água.

9.Qual é a potência da fita?

A potência é de 8W por metro. Como a fita possui 5 metros, o consumo nominal total é de aproximadamente 40W.

9.Qual fonte devo utilizar?

A fonte deve fornecer 24V DC e ter capacidade suficiente para alimentar a potência total da instalação.

Para os 5 metros completos, considerando 8W/m, a fita demanda aproximadamente 40W. Por isso, a fonte não deve ser dimensionada exatamente no limite; é recomendável considerar uma margem de segurança no dimensionamento.

10.A fita possui pontos de LED visíveis?

A tecnologia COB proporciona uma iluminação mais contínua e uniforme, reduzindo significativamente o efeito de pontos individuais de LED.

11.Qual é a temperatura da luz?

A fita possui 3000K, correspondente a uma iluminação branco quente.

12.Qual é o índice de reprodução de cores?

O produto possui IRC 90, proporcionando uma reprodução de cores mais fiel.

PROBLEMAS E SOLUÇÕES

A fita não acende

Verifique:

1. Se a fonte está conectada à energia;
2. Se a fonte fornece 24V DC;
3. Se a fonte possui potência suficiente;
4. Se os cabos estão corretamente conectados;
5. Se os polos positivo e negativo estão corretamente ligados;
6. Se existem cortes ou danos na fita;
7. Se há algum dimmer/controlador instalado e se ele está funcionando corretamente.



A fita acende apenas parcialmente

Verifique se:

• Existe algum ponto de corte ou dano na fita;
• As conexões estão firmes;
• O trecho foi conectado corretamente;
• A alimentação está chegando adequadamente ao circuito.



Se necessário, testar a fita diretamente com uma fonte 24V DC compatível, respeitando os procedimentos de segurança.

A fita está com pouca luminosidade

Verifique:

• Tensão da fonte;
• Potência da fonte;
• Qualidade das conexões;
• Existência de dimmer;
• Se o dimmer está reduzindo a intensidade;
• Comprimento total da fita utilizado.
