ΕΚΛΖΑ INTERRUPTOR INTELIGENTE TOUCH 2.5D ZIGBEE 3.0

Criada por EKAZA Adentimento, Modificado em Qua, 21 Mai na (o) 12:05 AM por EKAZA Adentimento

# Descrição do produto

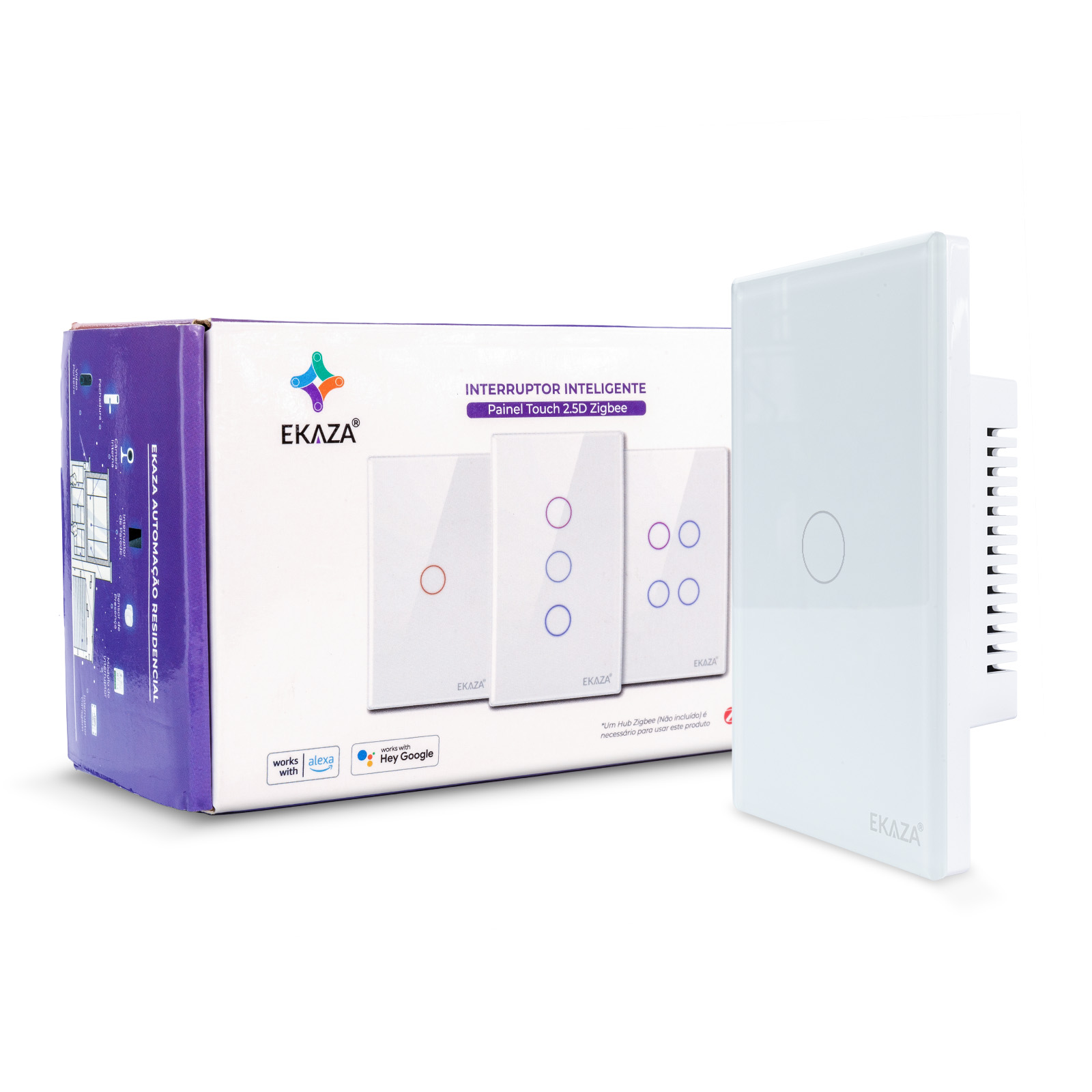

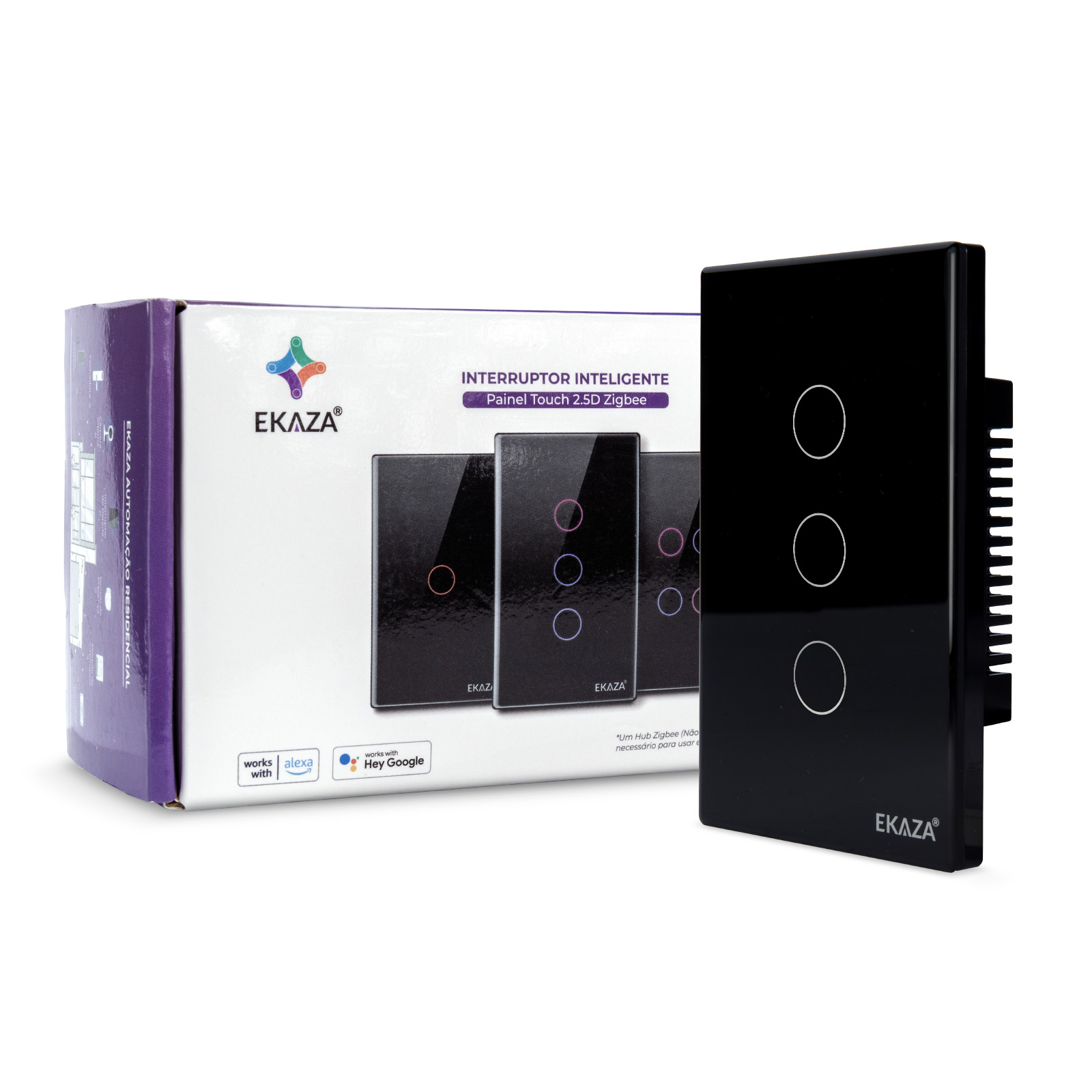

ΕΚΛΖΑ INTERRUPTOR INTELIGENTE TOUCH 2.5D ZIGBEE 3.0 1Ch/2CH/3CH/4CH

## Modelo:

- EKAT-T307-1ZW (Branco 1CH)

- EKAT-T307-2ZW (Branco 2CH)

- EKAT-T307-3ZW (Branco 3CH)

- EKAT-T307-4ZW (Branco 4CH)

- EKAT-T307-1ZP (Preto 1CH)

- EKAT-T307-2ZP (Preto 2CH)

- EKAT-T307-3ZP (Preto 3CH)

- EKAT-T307-4ZP (Preto 4CH)

## ESPECIFICAÇÕES:

• Tensão: 110~240V AC, 50~60 Hz

• Corrente: 10A/Seção, 10A Total Máxima

• Potência: 800W (110V) Total

• Conexão: Zigbee 3.0

• Distância: 20m (Espaço Aberto) ~ 5m (Com Parede)

• Consumo em Espera: 0,45W/0,1mA

• Material: Vidro Temperado, ABS Retardante a chamas

• Anatel: CBU | 07871-21-11765

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

ATENÇÃO! REQUER FIO NEUTRO! ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V.

## FUNCIONALIDADES E PONTOS DE VENDAS PARA ΕΚΛΖΑ INTERRUPTOR INTELIGENTE Soft Touch Zigbee3.0:

### DESIGN ELEGANTE COM PAINEL EM VIDRO TEMPERADO 2.5D

O Interruptor Inteligente Touch 2.5D ZIGBEE 3.0 EKAZA, combina funcionalidade avançada com um design sofisticado. O painel em vidro temperado 2.5D oferece um toque moderno e elegante ao ambiente, enquanto os botões touch proporcionam uma experiência de uso intuitiva e precisa.

### AGENDAMENTO DE HORÁRIOS E CONTROLE REMOTO

Programe o acendimento e apagamento das luzes de acordo com a sua rotina diária, garantindo economia de energia e conveniência. Além disso, com o aplicativo EKAZA, você pode controlar as luzes de qualquer lugar, direto do seu smartphone.

### AUTOMAÇÃO INTELIGENTE E CONTROLE POR VOZ

Transforme sua casa em um ambiente inteligente com a criação de cenas personalizadas, como uma cena de cinema, onde as luzes podem ser ajustadas automaticamente para criar o clima perfeito. Além disso, o interruptor é compatível com assistentes virtuais como Alexa e Google Assistente, permitindo que você controle as luzes apenas com sua voz.

### Associação Multi-Controle Inteligente

Possibilita criar interruptores paralelos (three-way) ou controlar a mesma luz de múltiplos pontos de forma virtual pelo aplicativo, sem a necessidade de refazer a fiação elétrica existente, ideal para reformas ou para adicionar conveniência em ambientes maiores.

## FUNCIONALIDADES AVANÇADAS:

• Painel em Vidro Temperado 2.5D: Design elegante com bordas arredondadas que adiciona um toque moderno ao ambiente.

• Agendamento de Horários: Defina horários automáticos para acender e apagar as luzes conforme sua rotina.

• Botões Touch para Iluminação: Controle as luzes com um simples toque no painel sensível ao toque.

• Controle Remoto via Smartphone: Acesse e controle as luzes de qualquer lugar através do aplicativo EKAZA.

• Controle por Voz: Compatível com Alexa e Google Assistente para comandos de voz.

• Criação de Cenas de Automação: Personalize suas rotinas de automação com cenas específicas para diversas situações.

• Paralelo Virtual: Controle vários interruptores em diferentes locais simultaneamente.

• Controle de Grupos: Agrupe diferentes dispositivos e controle-os de uma só vez.

## CONECTIVIDADE:

• Conexão ZIGBEE 3.0 para comunicação rápida e estável.

## COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

## APLICATIVO EKAZA:

Disponível para Android e iOS.

## CONTEÚDO DA EMBALAGEM:

• 1x Interruptor Inteligente Touch 2.5D Zigbee

• 1x Manual

---

# Manual do Produto para ΕΚΛΖΑ INTERRUPTOR INTELIGENTE TOUCH 2.5D ZIGBEE3.0 1Ch/2CH/3CH/4CH T307

## LInk do manual: https://suporte.ekaza.com.br/helpdesk/attachments/67131743356

## AVISO - ANTES DA INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES OU PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **200W (SESSÃO)**.

---

## INSTALAÇÃO

### Passo 1

Desligue o disjuntor e use o testador elétrico para conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

### Passo 2

Cuidadosamente remova o painel de vidro do interruptor.

![Instalação - Passo 2 - Remover Painel]

*(ABRIR)*

### Passo 3

Realize a instalação conforme a figura a seguir.

![Instalação - Passo 3 - Diagrama de Fiação]

*(NEUTRO, FASE)*

### Passo 4

Monte o interruptor com os parafusos fornecidos e encaixe na parede. Ligue a energia novamente no disjuntor.

---

## CONFIGURAR HUB ZIGBEE

**ATIVE O BLUETOOTH**

Verificar de que seu smartphone está com Bluetooth ativado.

**HUB ZIGBEE INSTALADO**

O interruptor suporta apenas a rede Zigbee.

Favor usar um HUB que suporte o protocolo ZIGBEE 3.0. Recomenda-se usar o ZIGBEE HUB modelo EKVZ-T1010/EKAT-T3010L/M da marca EKAZA. Instale o hub zigbee antes de configurar este Interruptor.

---

## ADICIONANDO NO APLICATIVO

1. Tenha certeza de que o Interruptor, esteja conectado corretamente na energia.

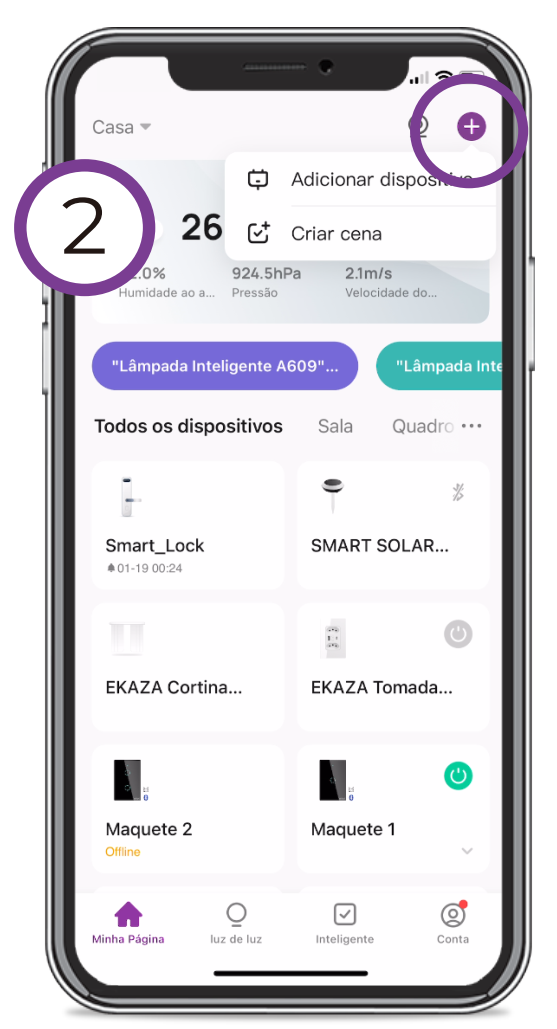

2. Em seu smartphone toque no botão Adicionar Dispositivo no centro da tela para configurar. Se já tiver um dispositivo EKAZA, toque no botão "+" no canto superior esquerdo.

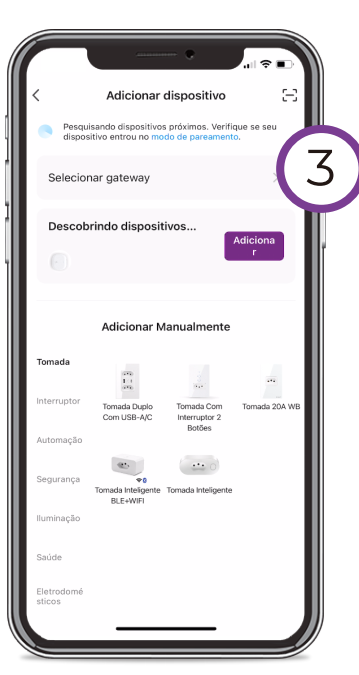

3. Aguarde 1-3s, então o Hub será automaticamente na tela. Clique em "adicionar".

![Configurar Hub - Hub Encontrado Touch]

4. Selecione seu Wifi e espere alguns segundos até a que a configuração seja concluída.

---

## CONFIGURAR INTERRUPTOR ZIGBEE 3.0

### ENTRAR NO MODO DE CONFIGURAÇÃO:

1. Como Reset o produto: Pressione e segure qualquer botão do interruptor por 6 segundos até que o indicador verde pisque rapidamente.

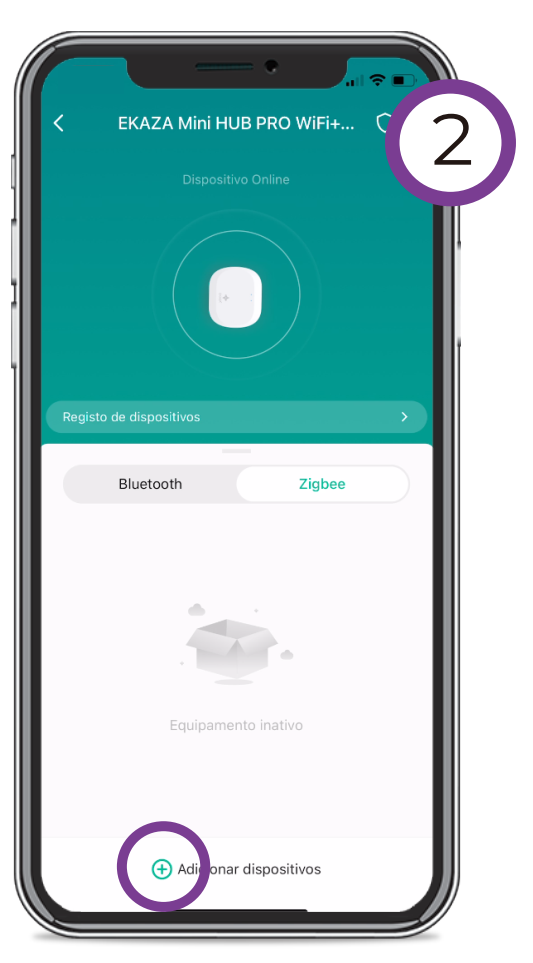

2. Entre no Hub já configurado para adicionar o Interruptor EKAZA. Selecione a aba Zigbee e Toque em "Adicionar dispositivos".

![Configurar Interruptor - Hub e Adicionar Touch]

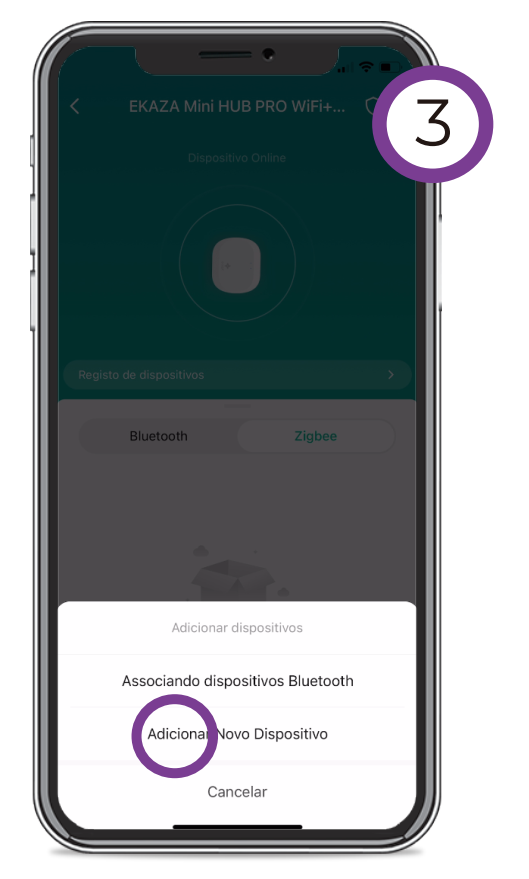

3. Toque em "Adicionar Novo Dispositivo".

![Configurar Interruptor - Adicionar Novo Touch]

4. O dispositivo será detectado, automaticamente aguarde alguns segundos para o interruptor ser configurado e estará pronto para seu uso.

---

## FUNÇÕES

1. **Ligar/Desligar:** Pressione para acionar.

2. **Alterar o nome:** Pressione e segure o botão para alterar o nome do botão.

3. **Adicionar Cronômetro:** Defina contagem regressiva, agende horários específicos.

4. **Configurações:** Configure luz indicativa do painel e modo memória.

5. **Ligar todos:** os dispositivos configurados no interruptor.

6. **Desligar todos:** os dispositivos configurados no interruptor.

---

## ASSOCIAÇÃO MULTI-CONTROLE

### COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:

NOTA: Por favor, confirme que você concluiu com sucesso o método de link Zigbee acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1. Adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

**NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

2. Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação.

![Associação Multi-Controle]

* Novo Interruptor adicionado

* Interruptor principal (use este Interruptor para controlar o outro interruptor)

3. Clique no ícone de lápis (editar) no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

![Associação Multi-Controle]

4. Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5. Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

* Interruptor Principal

* Interruptor Associado

* Habilite a Função (Toggle)

Observação: confirma se a chave associada está habilitada.

6. Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.
