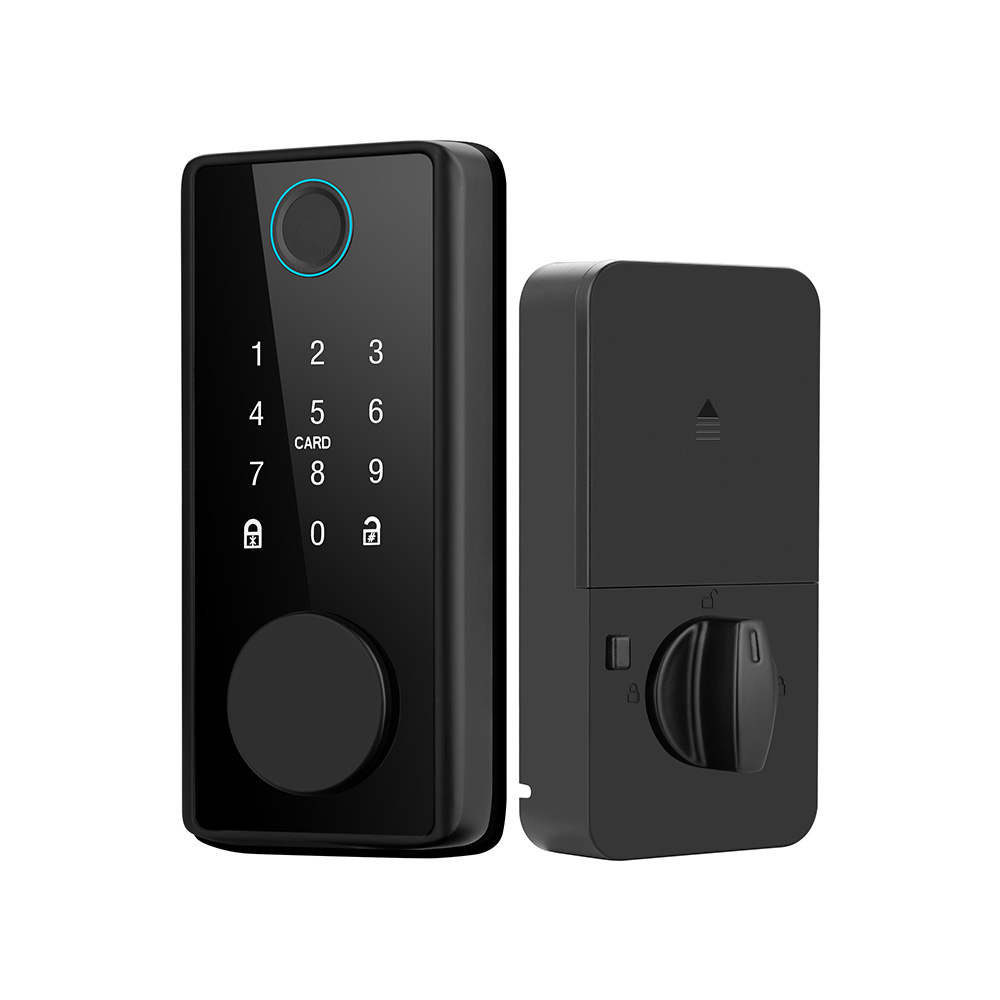

# EKAZA Fechadura Digital Biométrica WiFi V2 (Modelo T328 V2)

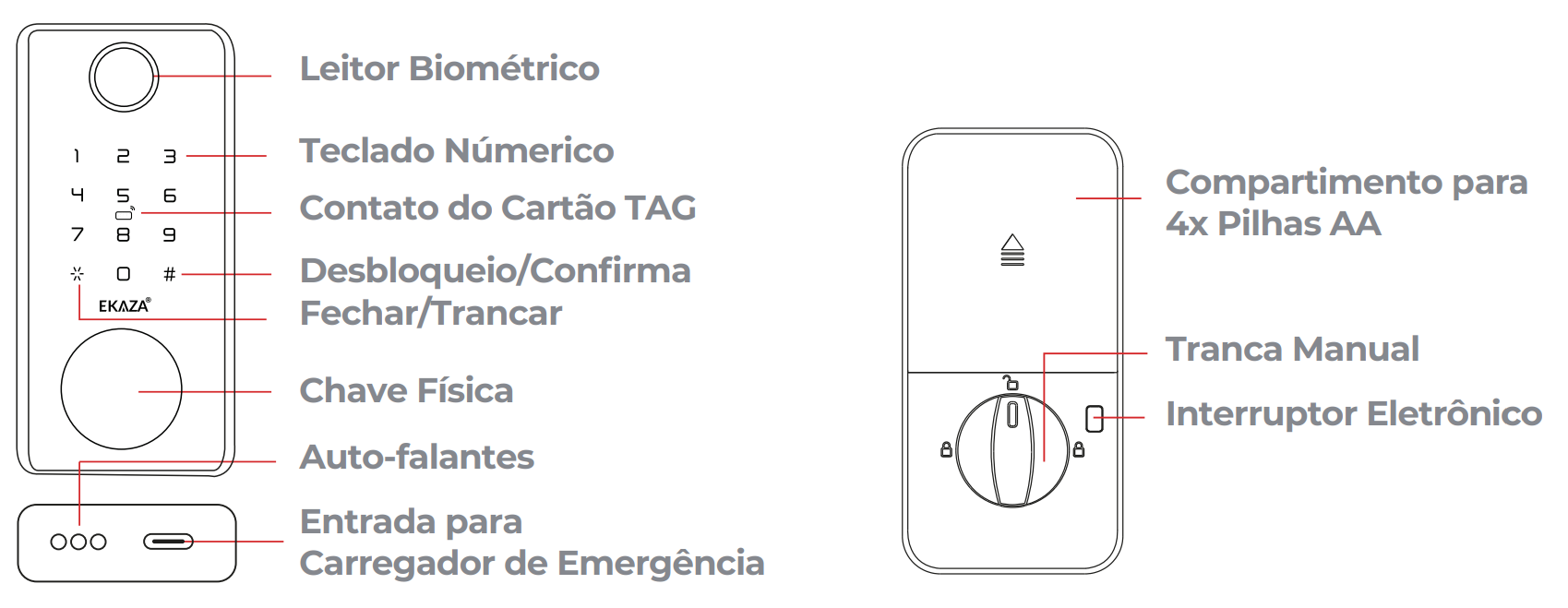

## VISÃO GERAL DO PRODUTO
**Painel Frontal:**
* **Área de Impressão Digital**
* **Zona do Cartão IC**
* **Teclado Numérico**: Teclas 1-9, 0.
* **Tecla de Bloqueio**: Ícone de cadeado fechado/confirmar (#).
* **Tecla de Confirmação**: Ícone de cadeado fechado/confirmar (#).
* **Fechadura Oculta**: Para chave mecânica.
* **Buzina**
* **Porta 5V Tipo-C**: Para alimentação de emergência, **Não Carrega!**
**Painel Traseiro:**
* **Compartimento da Bateria**
* **Interruptor Rotativo**
* **Botão de Destravar/Travar**
---

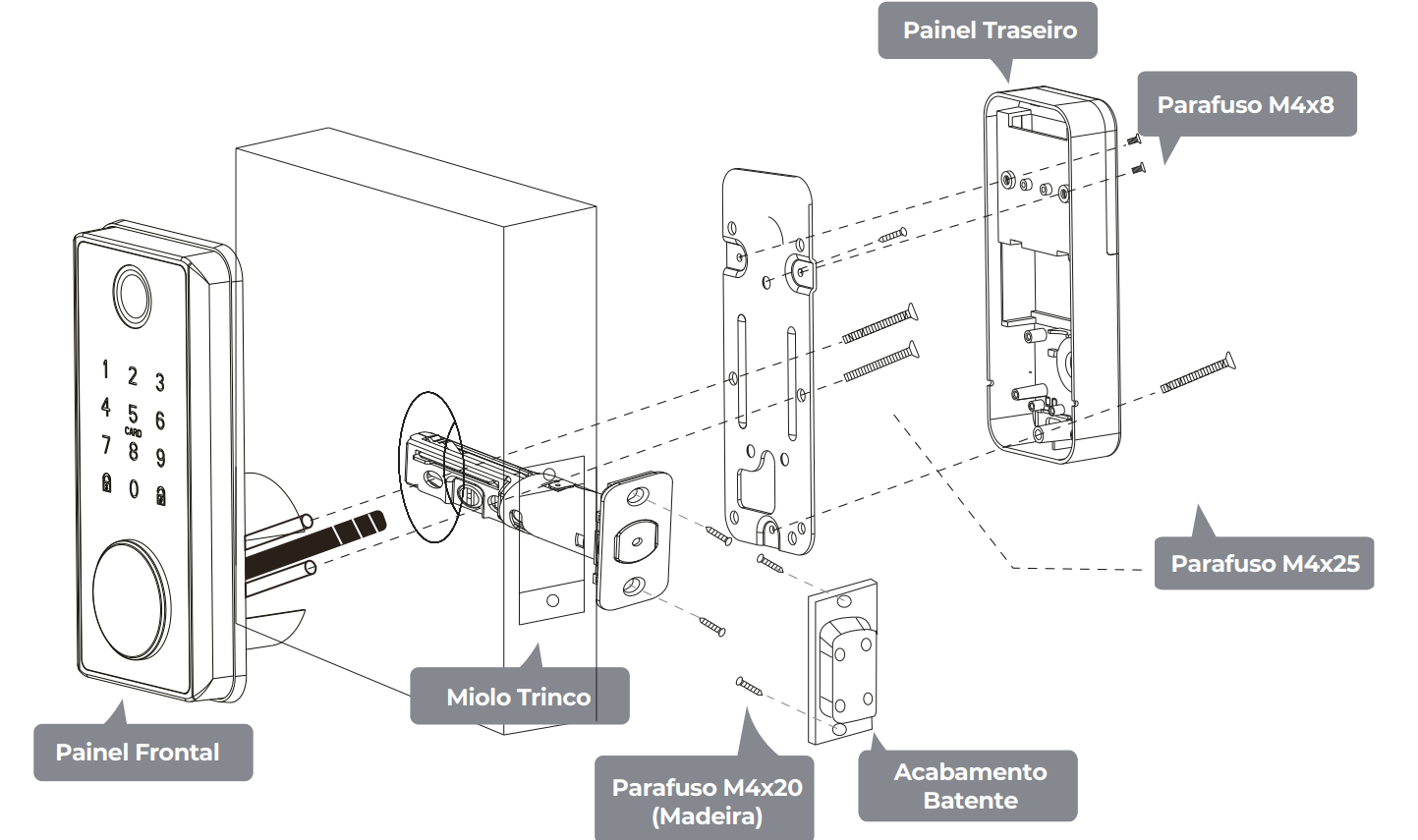

## ESQUEMA DA FECHADURA DA PORTA
**Componentes Principais:**
* **Painel Frontal**
* **Chave**
* **Trava**
* **Parafuso de Ponta Afiada**
* **Chapa Testa**
* **Caixa da Chapa Testa**
* **Placa Base**
* **Parafusos e Pinos de Montagem**
* **Parafuso de Cauda Plana**
* **Tampa da Caixa de Bateria**
* **Painel Traseiro**
* **Bateria**
* **Parafuso M4x30 (40) mm**

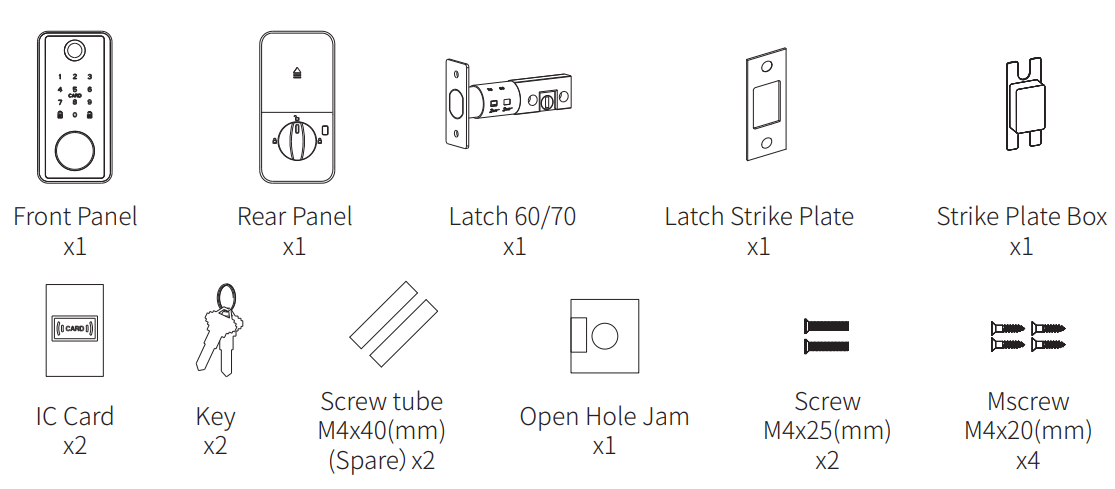

### Anexo
* **Painel Frontal x1**
* **Painel Traseiro x1**
* **Trava 60/70 x1**
* **Chapa Testa da Trava x1**
* **Caixa da Chapa Testa x1**
* **Cartão IC x2**
* **Chave x2**
* **Tubo de Parafuso M4x40(mm) (Reserva) x2**
* **Gabarito para Furação x1**
* **Parafuso M4x25(mm) x2**
* **Parafuso M4x20(mm) x4**
> ▲ Abra a embalagem do produto e verifique se os acessórios acima estão inclusos.
---
## TUTORIAL DE INSTALAÇÃO DA FECHADURA DA PORTA

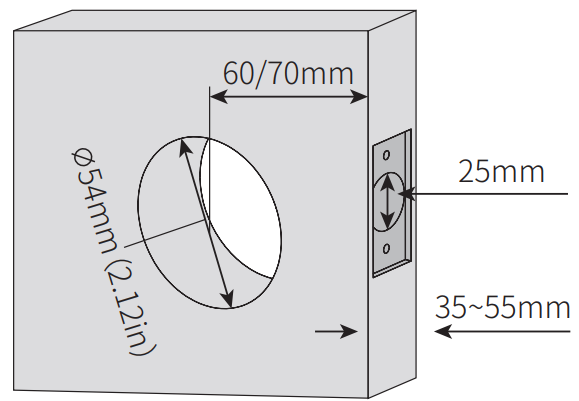

### 1. Medir o Tamanho da Porta
Certifique-se de que a espessura da porta seja de 30mm-50mm, o diâmetro do furo da porta seja de Φ54mm, e a medida do "backset" (distância da borda da porta ao centro do furo) seja de 60/70mm com o deadbolt.
> ▲ (1) Espessura de porta aplicável 35~55mm, se exceder esta faixa, entre em contato conosco para mais informações.
> (2) Use porcas de 30 MM para portas de 35-45mm de espessura e porcas de 40 mm para portas de 45-55mm de espessura.

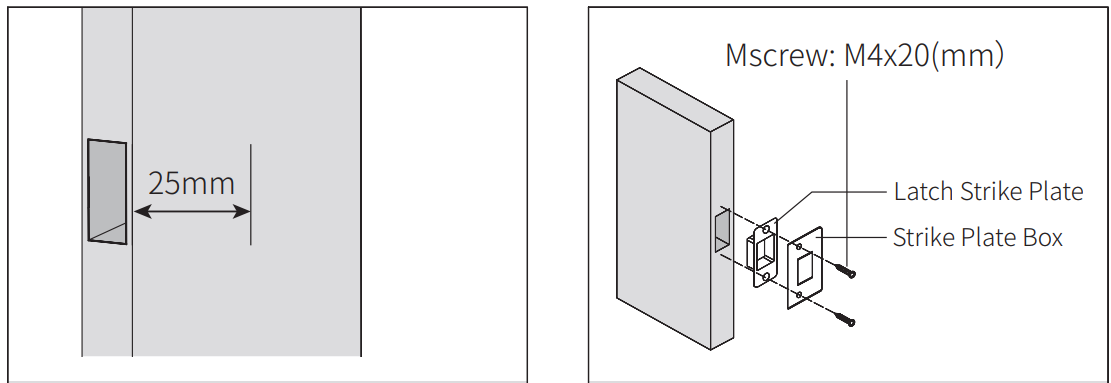

### 2. Montagem da Chapa Testa da Trava e Caixa da Chapa Testa
(1) A profundidade do furo de travamento é de pelo menos 25 mm para que a trava possa alcançar o espaço.
(2) Use 2 parafusos auto-atarraxantes (Mscrew: M4x20(mm)) para fixar a caixa da chapa e a chapa testa no batente da porta.
* **Chapa Testa da Trava**
* **Caixa da Chapa Testa**

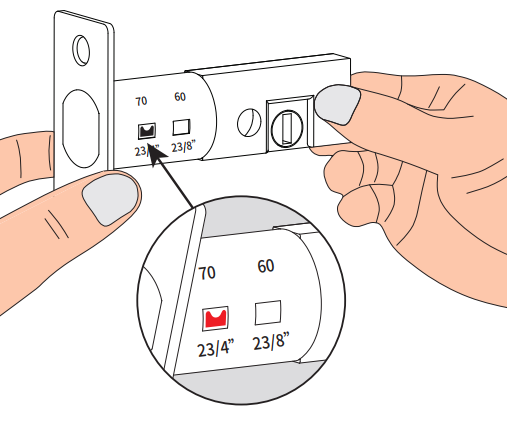

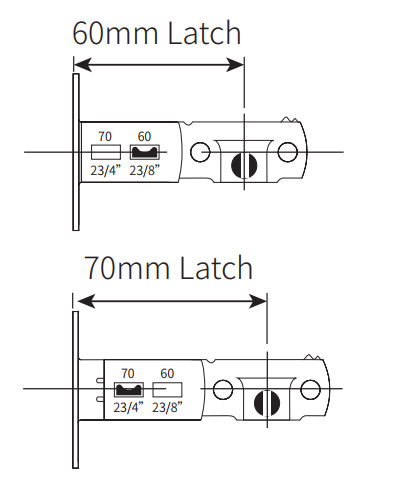

### 3. Ajuste da Trava
(1) Selecione ou ajuste o tamanho da Trava de acordo com o furo da fechadura (o padrão de fábrica é 60mm).
* **Trava 60mm:** 70 | **60** (23/4" | **23/8"**)
* **Trava 70mm:** **70** | 60 (**23/4"** | 23/8")

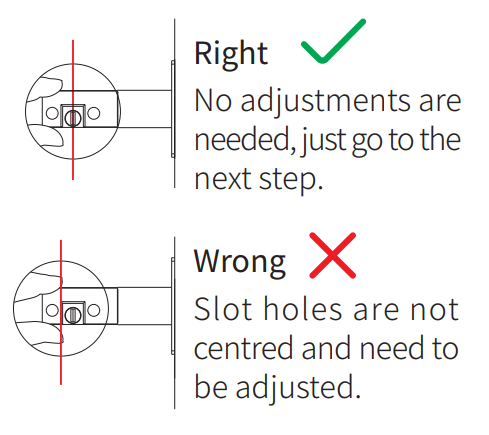

(2) Observe se o furo da ranhura de travamento está centralizado ou não, ajuste a posição novamente se não estiver centralizado.
* **Correto:** Nenhum ajuste é necessário, apenas vá para o próximo passo.
* **Errado:** Os furos da ranhura não estão centralizados e precisam ser ajustados.

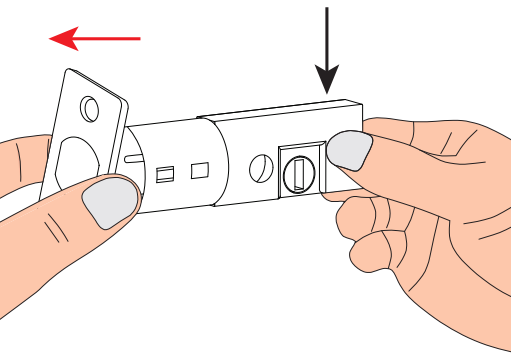

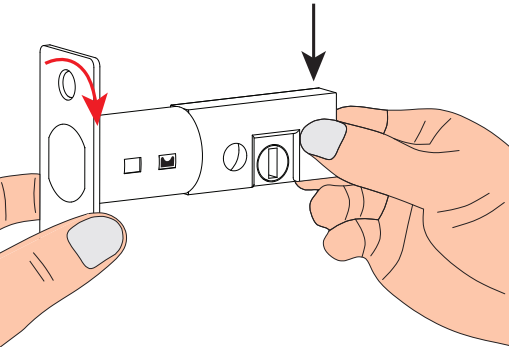

(3) Para ajustar o dispositivo de travamento para 70 mm, segure a extremidade do dispositivo e gire a extremidade frontal. (Girar -> Fixar Firmemente no Lugar)
(4) Neste ponto, estique a extremidade frontal da lingueta de travamento para a esquerda até o fim. (Puxar para Esquerda -> Fixar Firmemente no Lugar)

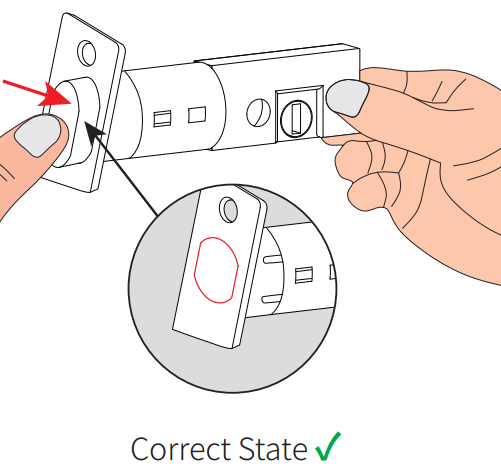

(5) Como na Figura: Quando a trava for encontrada amassada durante a operação, pressione a trava completamente para dentro primeiro. (Estado Correto)
(6) Após a redefinição da parte frontal da alavanca de travamento, o ponto de encaixe é mostrado na posição de 70mm. (Ajustes concluídos!)

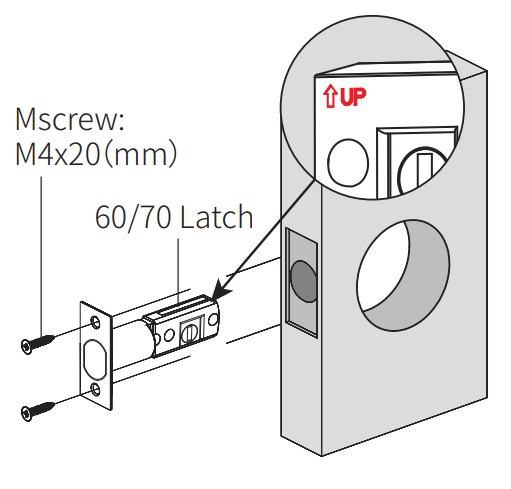

### 4. Instalação da Trava
**Nota: Sinal ↑UP (Para Cima)!**
Parafuso: M4x20(mm)
Trava 60/70
(1) Fixe a lingueta de travamento no batente da porta com dois parafusos M4x20.

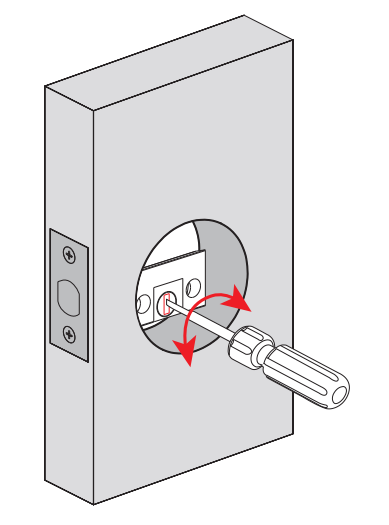

(2) Use uma chave de fenda para verificar se a lingueta de travamento está suave.
### 5. Instalação das Fechaduras da Porta

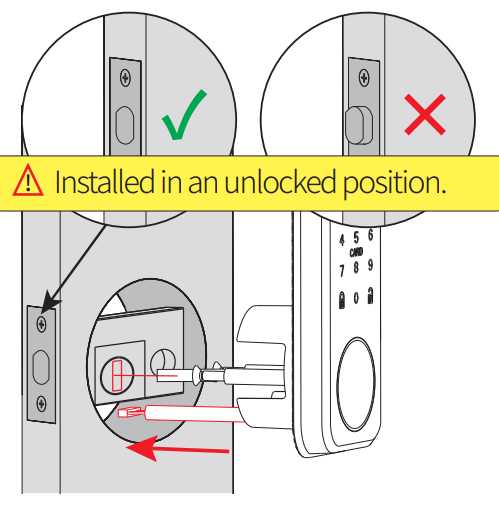

> ▲ Instalado na posição destravada.
(1) Passe o painel frontal pelo furo da porta (nota: o cabo principal passa por baixo da lingueta de travamento).

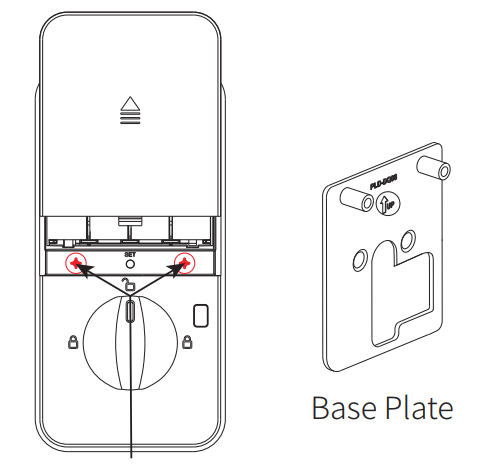

(2) Abra a tampa da bateria, remova os parafusos acima da tampa da bateria e remova a placa de montagem (Placa Base).

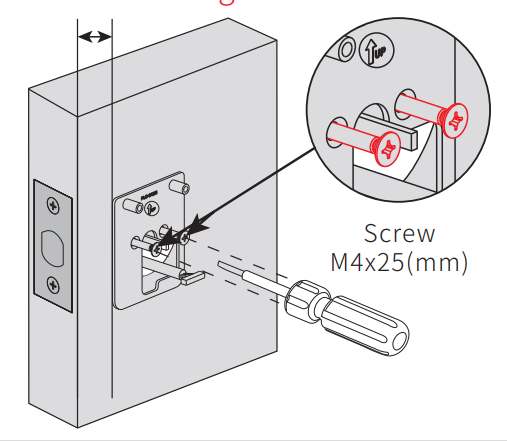

(3) **Nota: A placa base deve estar perpendicular à borda da porta!**
Fixe a placa base com parafusos (M4x25(mm)) (não aperte demais para evitar a deformação da Trava).

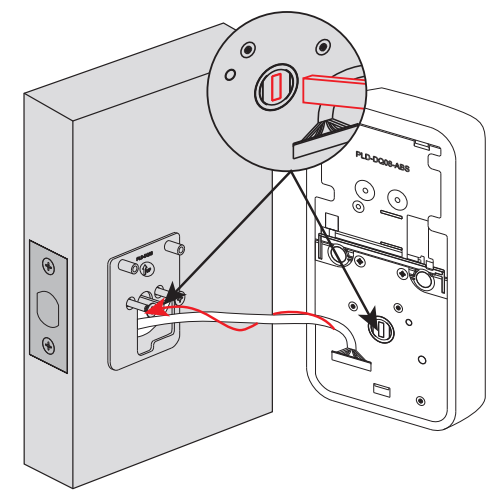

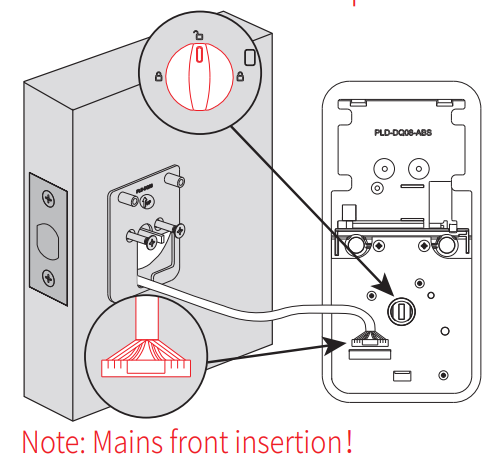

(4) **Nota: Maçaneta na posição destravada! Nota: Inserção frontal do cabo principal!**
Conecte o cabo de alimentação na tomada até que o contato total seja feito (não instale as baterias!).
(5) **Nota: O painel traseiro deve estar perpendicular à borda da porta!**
Coloque o cabo principal de volta no batente da porta, alinhe o painel traseiro com a Trava e fixe-o na porta.

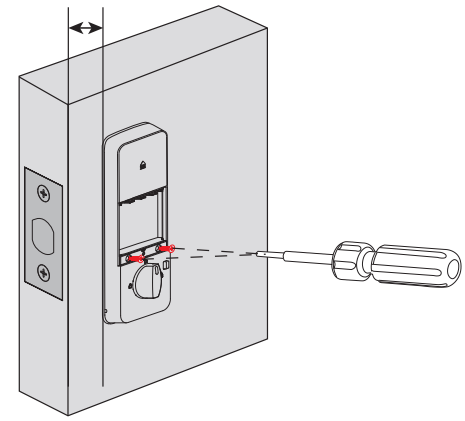

(6) Fixe os dois parafusos previamente removidos da tampa da bateria e aperte-os.
(7) **▲ Nota a orientação da bateria!**
A instalação está completa quando a bateria é instalada e a tampa da bateria é fechada.
### Pontos de Verificação Após a Instalação ▲
(1) Certifique-se de instalar as baterias APÓS a instalação da fechadura da porta.
(2) A fechadura da porta calibrará automaticamente o motor para identificar a direção de abertura da porta.
(3) As partes rotativas da lingueta de travamento 60/70 devem ser capazes de girar suave e flexivelmente.
(4) Escolha baterias alcalinas LR06 de alta qualidade e certifique-se de que as 4 baterias são novas, e cubra a tampa da bateria.
### Dicas ▲
(1) Esta fechadura requer uma chave mecânica para destravamento manual, remova a chave mecânica da embalagem e guarde-a em um local seguro para que possa ser usada a qualquer momento.
(2) Quando ouvir o alarme de baixa voltagem, substitua as baterias imediatamente, não misture baterias novas e velhas ou tipos diferentes de baterias.
(3) Esta fechadura é à prova d'água IP53, preste atenção ao uso diário e manutenção.
(4) Mantenha os dedos limpos e secos ao usar esta fechadura.
---
## USO DAS FECHADURAS DA PORTA
### 1. Destravamento e Travamento Externo
**(1) Destravamento Externo**
* **Destravamento por Impressão Digital**
* **Destravamento por Cartão IC**
* **Destravamento por Combinação**: Senha do Usuário + Tecla de Bloqueio/Confirmação (ícone de cadeado fechado)
* **Destravamento por App Móvel (opcional)**: (tuya)
* **Destravamento por Chave**: Rotação Esquerda/Direita
**(2) Travamento Externo**
* **Modo de Travamento Automático Desligado**: No modo de Travamento Automático, 5 segundos após o destravamento, a trava é automaticamente estendida.
* **Modo Manual**: Pressione os botões numéricos do painel para acordar o dispositivo, depois pressione [ícone de cadeado fechado].
* **Modo Chave**: Rotação Esquerda/Direita.
### 2. Destravamento e Travamento Interno
**(1) Destravamento Interno**

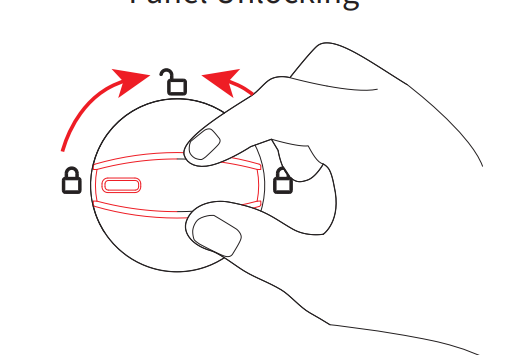

* **Destravamento pelo Painel**: Gire o botão para a posição destravada.

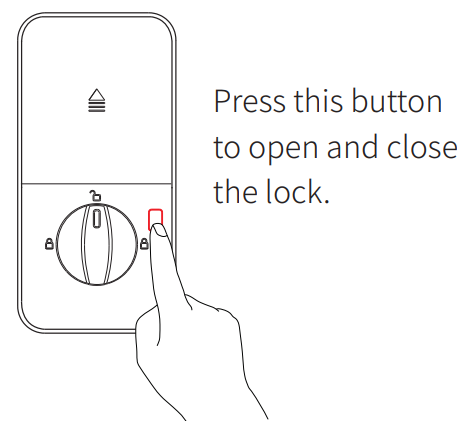

* **Botões de Interruptor Eletrônico**: Pressione este botão para abrir e fechar a fechadura.
**(2) Travamento Interno**
* **Modo de Travamento Automático Desligado**: No Modo de Bloqueio Automático, a unidade travará automaticamente.
* **Modo Manual**: Gire o botão para a posição travada.
* **Botões de Interruptor Eletrônico**: Pressione este botão para abrir e fechar a fechadura.
### 3. Como Excluir um Usuário (Restaurar Configurações de Fábrica)
Quando a fechadura é redefinida para as configurações de fábrica, todas as chaves de usuário são apagadas e todas as funções programadas localmente são redefinidas para as configurações originais de fábrica e o aplicativo é automaticamente desvinculado.
**Método 1:**
1. Pressione e segure o botão [Reset]. (Bipe Contínuo, Luz Branca Acesa)
2. Após 5 segundos (Luz Azul Piscando), solte.
3. Sucesso (A Luz Fica Verde).
4. Pressione a Tecla [ícone de cadeado fechado] para Confirmar.
*Chave de Configuração/Reset*
**Método 2:**
【1+ícone de cadeado fechado】Após verificar o administrador, entre no menu e pressione 【4】 para restaurar as configurações de fábrica, depois pressione 【ícone de cadeado fechado】 para confirmar.
**Método 3:**
Acorde o teclado e digite 【888+ícone de cadeado fechado】 para verificar o administrador, a voz anuncia “Inicialização bem-sucedida”.
### 4. Fonte de Alimentação de Emergência

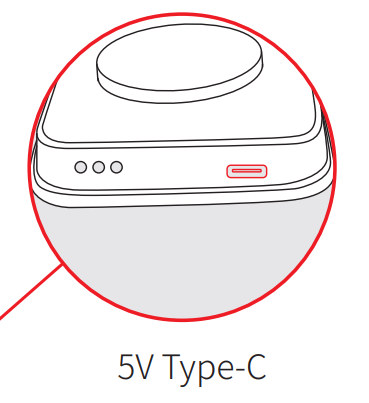

Em caso de energia insuficiente, use a fonte de alimentação de emergência aqui (o carregamento não é possível).
* **5V Tipo-C**
> ▲
> (1) Coloque pelo menos uma chave fora da porta, por precaução.
> (2) Quando a bateria está fraca, a luz vermelha pisca 5 vezes e ainda pode ser usada cerca de 100 vezes.
> (3) Quando a bateria está descarregada, você can usar a chave para destravar a porta, e também pode fornecer energia à fechadura através do USB 5V Tipo-C.
> (4) Use baterias alcalinas, para evitar que a bateria vaze e cause danos, se não for usá-la, remova a bateria.
### 5. Funções Auxiliares Locais
**(1) Modelo Experimental**
Quando a fechadura da porta não está ativada, a senha inicial é 【123456】 ou qualquer impressão digital pode destravar para experimentar.
**(2) Travamento Automático**
A fechadura é desligada automaticamente 5 segundos após o destravamento, por padrão esta função está desligada (Você pode personalizar entre 5~60 segundos).
**(3) Funções da Chave**
A função de destravamento por chave está sempre disponível quando a bateria acaba ou o código é esquecido.
**(4) Limite de Erro de Entrada**
Após 5 tentativas falhas de inserir o código, o dispositivo travará por 1 minuto.
**(5) Modo Silencioso**
Pressionar um botão emitirá um bipe, e a voz pode ser silenciada.
**(6) Modo Normalmente Aberto**
O dispositivo permanecerá destravado quando o modo normalmente aberto estiver habilitado até que a fechadura seja desligada manualmente.

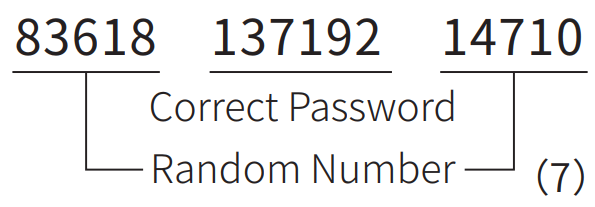

**(7) Destravamento com Código à Prova de Bisbilhoteiros**
Os usuários podem inserir um número aleatório antes ou depois do código de destravamento para evitar que o código de destravamento seja exposto, o comprimento total do código é de 26 dígitos (conforme mostrado na figura abaixo).
Exemplo: 83618 **137192** 14710
Número Aleatório | Senha Correta | Número Aleatório (Figura 7)

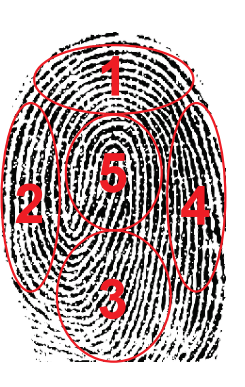

> ▲ Como mostrado na figura: Certifique-se de que as 5 áreas da impressão digital sejam totalmente registradas e a taxa de reconhecimento será de 99,9%!
> (1) Use o centro do dedo para registrar, não a ponta do dedo.
> (2) Escaneie a mesma impressão digital de múltiplos ângulos.
> (3) Múltiplas impressões digitais podem ser escaneadas para o mesmo usuário.
> (4) Mantenha os dedos limpos e não muito secos ou molhados.
---
## INSTRUÇÕES DE OPERAÇÃO LOCAL
Quando nenhum usuário é inserido, qualquer impressão digital e a senha inicial 【123456】 podem destravar. Após registrar a chave do administrador, uma chave ilegal não pode destravar; se o App registrou o administrador, a chave do administrador precisa ser verificada novamente ao adicionar ou excluir usuários para entrar nas configurações do menu.

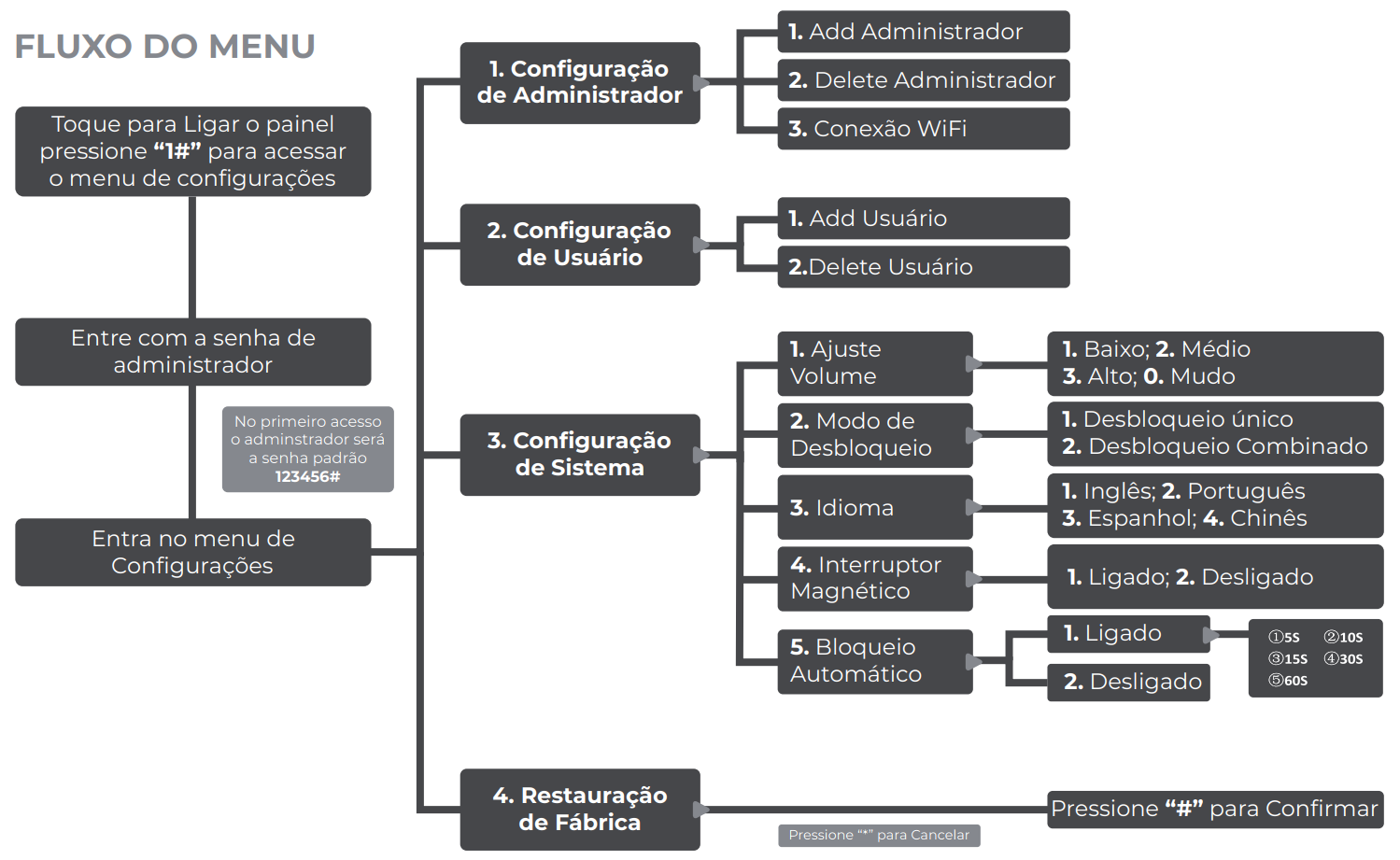

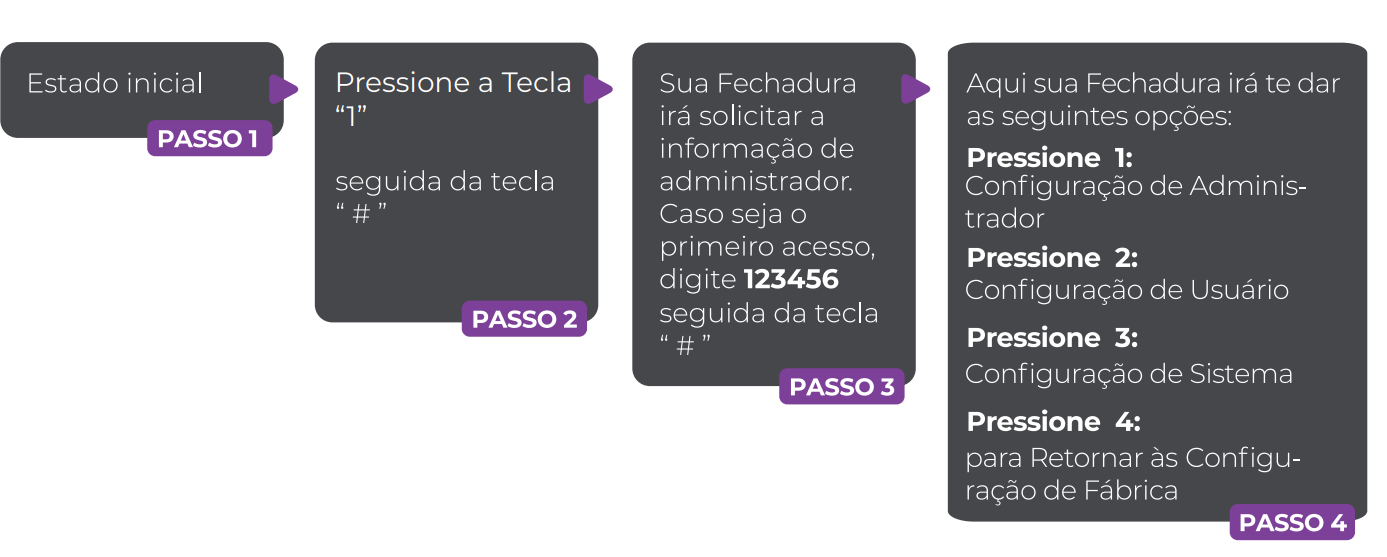

### 1. Estrutura do Menu de Programação Local
* **Acordar o teclado -> Entrar 【1 + ícone de cadeado fechado (#)】 -> Entrar no menu de configuração**
* (Dica do Sistema: Por favor, insira Informação do Administrador)
* (Verificação da Chave do Administrador Inserida)
* **Acesso ao menu de administração**
* **【1】 Configurações do Administrador**
* 【1】 Adicionar Administrador
* 【2】 Excluir Administrador
* 【3】 Configuração de Rede (Oculto Automaticamente Quando o App Está Vinculado)
* **【2】 Configurações Gerais do Usuário**
* 【1】 Adicionar um Usuário Geral
* 【2】 Exclusão de Usuários Comuns
* **【3】 Configurações do Sistema**
* **【1】 Configurações de Volume**
* 【1】 Baixo
* 【2】 Médio
* 【3】 Alto
* 【0】 Mudo
* **【2】 Modo de Destravamento**
* 【1】 Destravamento único
* 【2】 Travas de combinação
* **【3】 Seleção de Voz**
* 【1】 Inglês
* 【2】 Português
* 【3】 Espanhol
* 【4】 Chinês

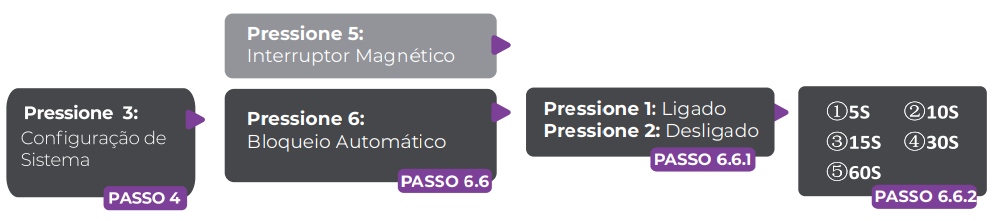

* **【4】 Interruptor Magnético da Porta**
* 【1】 Ligado
* 【2】 Desligado
* **【5】 Destravamento Automático**
* 【1】 Ligado
* 【1】 5s
* 【2】 10s
* 【3】 15s
* 【4】 30s
* 【5】 60s
* 【2】 Desligado

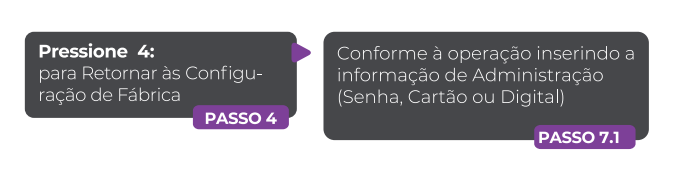

* **【4】 Restauração da Inicialização**
* Pressione 【ícone "0" com seta para a esquerda (*)】 Cancelar/Retornar
* Pressione 【ícone de cadeado fechado (#)】 Para Confirmar

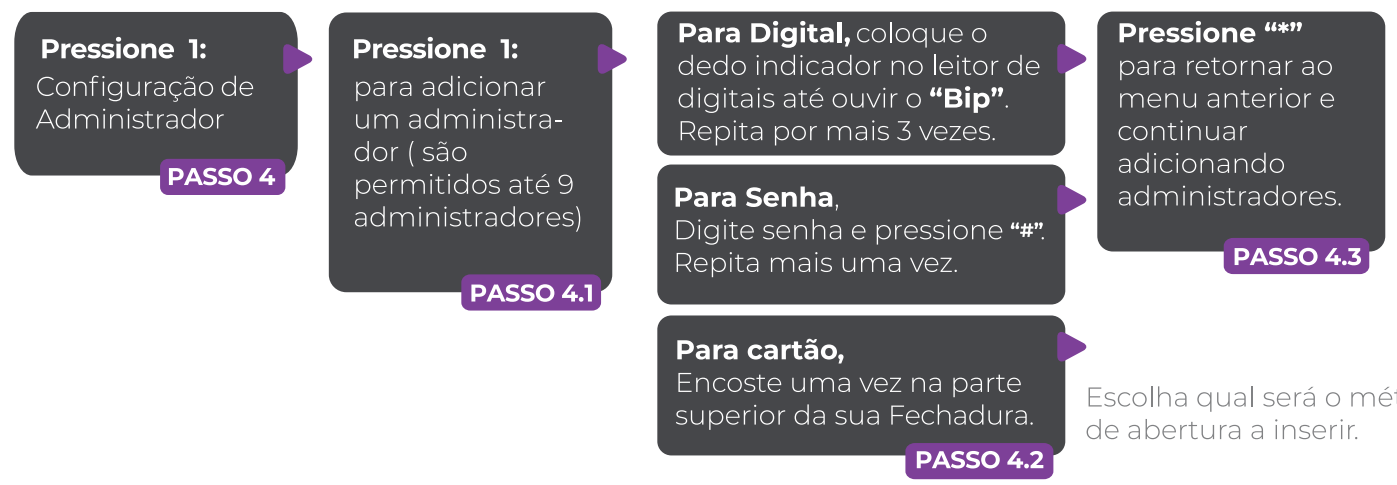

### 2. Adicionar Administrador
**Menu Admin -> Pressione 【1】 -> Configurações do Administrador -> Pressione 【1】 -> Adicionar Administrador**
(1) Entre na operação de configuração, insira a impressão digital ou senha a ser registrada, o sistema atribuirá automaticamente o número de série da chave.
(2) O número de dígitos válidos do código numérico é de 6 a 10 dígitos.
(3) 5 entradas consecutivas de impressão digital, 2 entradas consecutivas de senha.
(4) Após a entrada bem-sucedida, você pode continuar a inserir outras chaves de administrador, para retornar, pressione a tecla 【ícone "0" com seta para a esquerda (*)】.

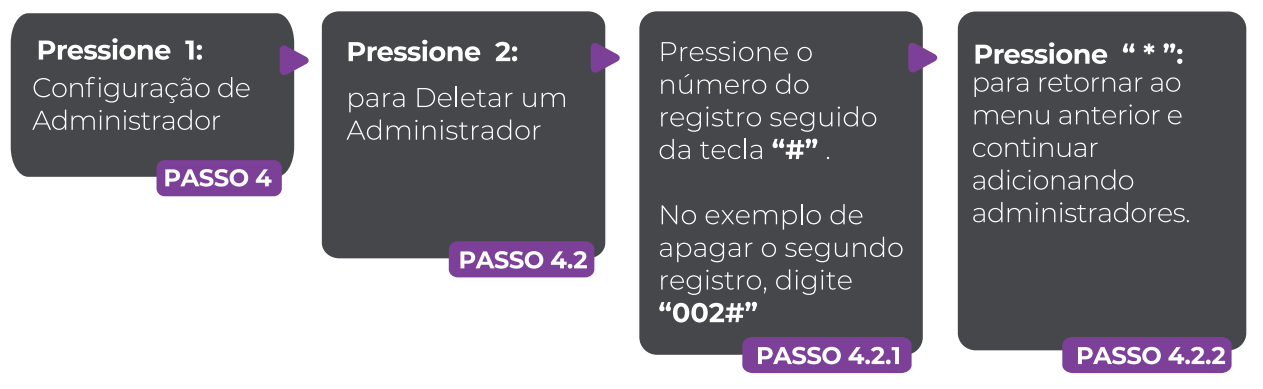

### 3. Excluindo Administrador
**Menu Admin -> Pressione 【1】 -> Configurações do Administrador -> Pressione 【2】 -> Excluir Administrador**
(1) Insira o número, pressione a tecla 【ícone de cadeado fechado (#)】 para confirmar, ex.: 【100+ícone de cadeado fechado (#)】.
(2) O primeiro conjunto de chaves de administrador não pode ser excluído.
(3) Depois que o administrador exclui o outro número, o sistema o substituirá automaticamente quando você o inserir novamente.

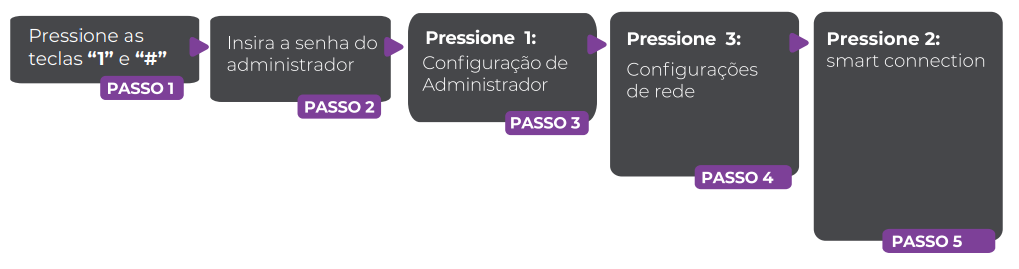

### 4. Configuração de Vinculação da Fechadura da Porta EKAZA APP WiFi (suporta apenas produtos opcionais)
**Menu Admin -> Pressione 【1】 -> Configurações do Administrador -> Pressione 【3】 -> Configuração de Rede**
(1) Adicione as informações do administrador antes de vincular o App EKAZA.
(2) Este menu será oculto por padrão após a vinculação bem-sucedida do aplicativo móvel.

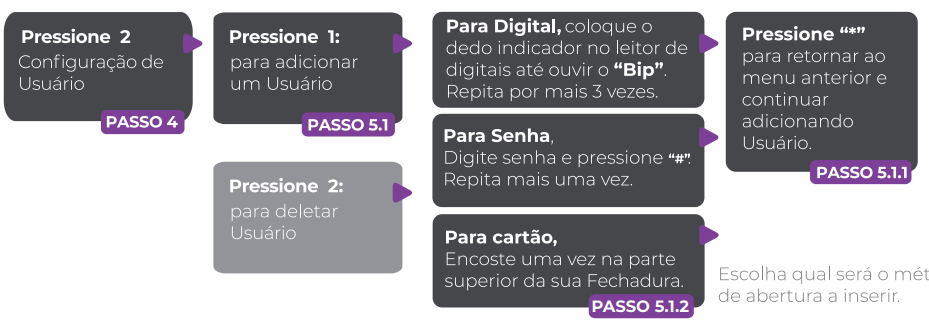

### 5. Adicionando um Usuário Geral
**Menu Admin -> Pressione 【2】 -> Configurações Gerais do Usuário -> Pressione 【1】 -> Adicionar Usuário**
(1) Após entrar na operação de configuração, insira a impressão digital ou senha a ser registrada, o sistema atribuirá automaticamente o número de série da chave.
(2) O número de dígitos válidos do código numérico é de 6 a 10 dígitos.
(3) 5 entradas consecutivas de impressão digital, 2 entradas consecutivas de senha.
(4) Após a entrada bem-sucedida, você pode continuar a inserir outra chave de usuário comum, para retornar, pressione a tecla 【ícone "0" com seta para a esquerda (*)】.
### 6. Excluindo Usuário Comum
**Menu Admin -> Pressione 【2】 -> Configurações Gerais do Usuário -> Pressione 【2】 -> Excluir Usuário**
(1) Insira o número, pressione a tecla 【ícone de cadeado fechado (#)】 para confirmar, ex.: 【001+ícone de cadeado fechado (#)】.
(2) Após excluir um usuário com um número diferente, o sistema substituirá automaticamente o número quando o usuário o inserir novamente.

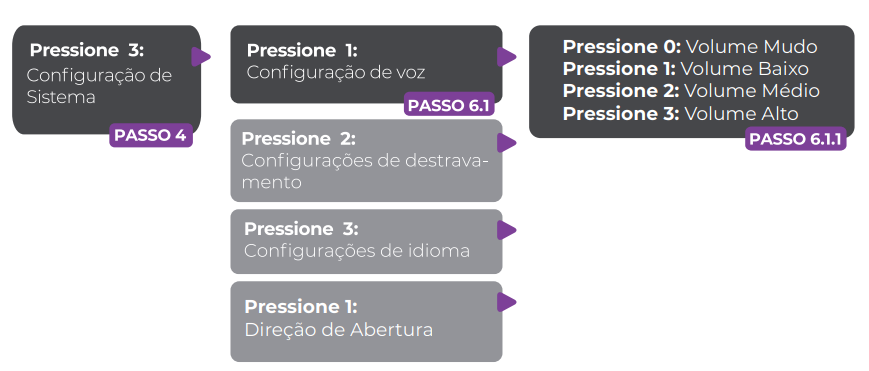

### 7. Ajuste de Volume
**Menu Admin -> Pressione 【3】 -> Configurações do Sistema -> Pressione 【1】 -> Configurações de Volume**
Quatro níveis de ajuste de volume: 【1】Baixo, 【2】Médio, 【3】Alto, 【0】Mudo (selecione o volume do número correspondente conforme necessário).

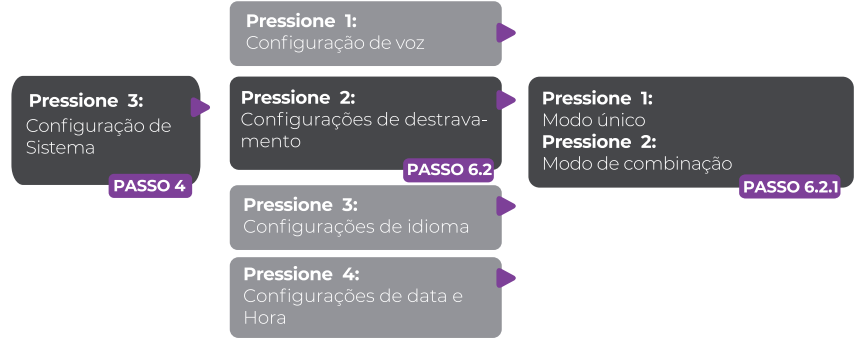

### 8. Modo de Destravamento
**Menu Admin -> Pressione 【3】 -> Configurações do Sistema -> Pressione 【2】 -> Modo de Destravamento**
(1) 【Destravamento Único】 qualquer informação de chave de entrada pode destravar a porta.
(2) 【Destravamento por Combinação】 significa que dois conjuntos diferentes de informações de chave de usuário comum precisam ser verificados para destravar a porta.

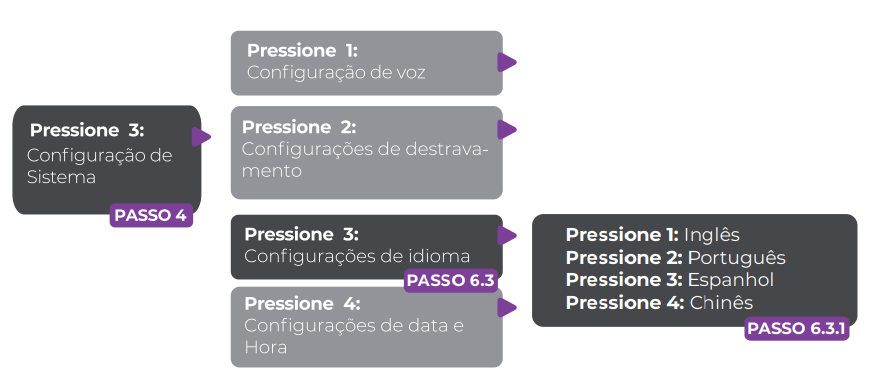

### 9. Seleção de Idioma
**Menu Admin -> Pressione 【3】 -> Configurações do Sistema -> Pressione 【3】 -> Seleção de Idioma**
(1) 【1】Inglês, 【2】Português, 【3】Espanhol, 【4】Chinês.
(2) Selecione o número correspondente de acordo com suas necessidades.

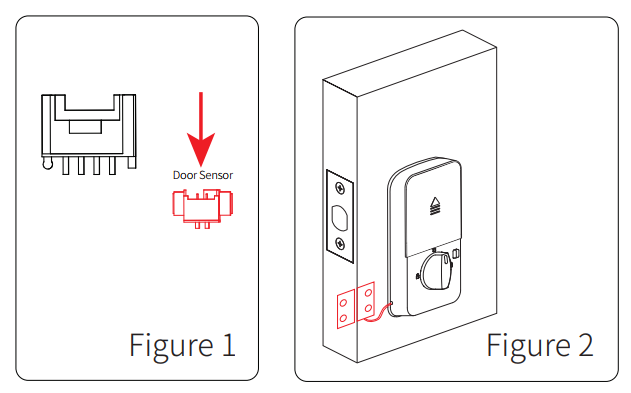

### 10. Seleção do Interruptor Magnético da Porta (Suporte para produtos opcionais apenas)
**Menu Admin -> Pressione 【3】 -> Configurações do Sistema -> Pressione 【4】 -> Interruptor Magnético da Porta**
(1) O ímã de porta com fio externo deve ser instalado primeiro e o conector conectado ao soquete do painel traseiro.
(2) Vá para as configurações do sistema: 【1】Abrir o ímã da porta da fechadura, 【2】Fechar o ímã da porta da fechadura.
(3) Quando aberto, a porta fechará automaticamente quando for detectada magneticamente.
*Figura 1 (Sensor de Porta)*
### 11. Destravamento Automático
**Menu Admin -> Pressione 【3】 -> Configurações do Sistema -> Pressione 【5】 -> Destravamento Automático**
* **Pressione 【1】 -> Ligar**
* **Pressione 【2】 -> Desligar**
(1) Selecione a função 【Travamento Automático】 desligada ou ligada de acordo com suas necessidades.
(2) Pressione o número correspondente para selecionar o tempo de 【Travamento Automático】: 【1】5 segundos, 【2】10 segundos, 【3】15 segundos, 【4】30 segundos, 【5】60 segundos.
(3) A fechadura da porta será fechada automaticamente após ser destravada quando a função 【Travamento Automático】 estiver ligada.
(4) Quando a fechadura da porta está conectada a um sensor magnético de porta com fio, a função 【Travamento Automático】 é desligada por padrão.
### 12. Restaurar Configurações de Fábrica
**Menu Admin -> Pressione 【4】 -> Restaurar Configurações de Fábrica -> Pressione 【ícone "0" com seta para a esquerda (*)】 Retornar / Pressione 【ícone de cadeado fechado (#)】 Reconhecer**
(1) Insira o número 【888+ícone de cadeado fechado (#)】 para verificar o administrador, então você pode restaurar rapidamente as configurações de fábrica.
(2) Quando as informações foram inseridas, pressione longamente o botão 【Setup】 no painel traseiro por 5s, “Por favor, pressione o botão # para confirmar” para forçar a restauração das configurações de fábrica, neste momento, todas as impressões digitais e senhas serão apagadas, e o aplicativo será automaticamente desvinculado.
### 13. Recursos Opcionais - Destravamento pelo App Tuya (Suporte para produtos opcionais apenas)
Por favor, escaneie o código QR abaixo para baixar o app oficial Tuya, ou pesquise "Tuya Intelligence" no mercado de aplicativos móveis para baixar e instalar o app.
#### Registro e Login no App
(1) Nenhuma conta, escolha registrar ou registrar via código de verificação SMS para fazer login.
(2) Clique em 【Criar Nova Conta】, obtenha o código de verificação SMS e defina a senha.
(3) Se você tiver uma conta existente, clique em 【Login Com Conta Existente】 para fazer login, o método de login suporta senha, Captcha e conta social.
#### Adicionar Fechadura WiFi
(1) Toque no ícone 【+】→【Adicionar Dispositivo】 na página inicial do App.
(2) Entre na tela de adicionar dispositivo, selecione 【Câmera/Fechadura】 → 【Fechadura (Wi-Fi)】.
(3) Entre na página de login WiFi, selecione a conta WiFi e a senha.
(4) Toque no teclado numérico para acordar a fechadura da porta, insira 【1+ícone de cadeado fechado (#)】 insira a conta do administrador, pressione 【ícone de cadeado fechado (#)】 para confirmar.
(5) Pressione 【1】 para entrar nas Configurações do Administrador, selecione 【3】 Configurações de Rede, escolha 【1】 Conexão Hotspot ou 【2】 Conexão Inteligente.
*Toque na tela ou Pressione a impressão digital para acordar o teclado -> Pressione 【*+#】 -> Inserir informação do administrador 【#】para confirmar -> Configurações do Administrador -> Pressione 【3】 -> Conexão Inteligente / Links rápidos*
(6) Aviso “Configuração de rede em andamento, por favor abra o Pareamento do App”...
*7. Confirme que o indicador está piscando rapidamente.*
*8. Selecione o status da luz indicadora ou ouça o bipe: Modo AP / Modo EZ*
*Conectando Dispositivo. Mantenha a rede estável. 02:00*
*Escanear dispositivos -> Registrar na Nuvem -> Inicializar o dispositivo.*
*Dispositivo(s) adicionado(s) com sucesso.*
*Smart lock. Proteção de Segurança por 1 Dia(s).*
*Fechadura Fechada.*
*Registros de Destravamento.*
*Gerenciamento de Membros.*
*Senha Temporária.*
> ▲
> (1) Certifique-se de selecionar uma rede 2.4G ao conectar ao aplicativo móvel.
> (2) Após vincular o App, 【01#】 para destravar a porta remotamente.
> (3) Fechadura e roteador WIFI devem manter uma distância eficaz, para garantir que o ambiente de rede WIFI seja bom.
---
## PARÂMETROS TÉCNICOS DO PRODUTO
| SN | Função | Conteúdo | Descrição |
|----|-----------------------------|-----------------------------------------------------------|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 1 | Método de Destravamento | Impressões Digitais, Senhas, App Tuya (opcional), Chave | |
| 2 | Número de Usuários | 300 Grupos | Inclui administradores e usuários regulares |
| 3 | Impressão Digital | 100 Grupos | As impressões digitais precisam ser registradas 5 vezes (por favor, insira de múltiplos ângulos) |
| 4 | Criptográfico (Senha) | 100 Grupos | A senha precisa ser inserida 2 vezes e tecla 【#】 para confirmar (senha de 6~10 dígitos, ambas as vezes devem ser iguais!) |
| 5 | Cartão IC | 100 Grupos | Suporta a adição de cartões IC de 13.56MHz |
| 6 | Alarme de Baixa Voltagem | 4.8V ± 0.2V | Quando a voltagem é inferior a 4.8V, a luz vermelha pisca 5 vezes, avisando “a bateria está fraca, por favor substitua a bateria”, e ainda restam 100 vezes para destravar a porta. Abaixo de 4.5V, a fechadura não destravará. |
| 7 | Corrente Estática | ≤80uA | |
| 8 | Corrente Dinâmica | ≤250mA | |
| 9 | Tensão de Alimentação | 6V | Nova tensão da bateria (selecione uma bateria alcalina #6 1.5V de alta qualidade). |
| 10 | Temperatura de Operação | -25°C~65°C | |
| 11 | Umidade de Operação | 20%~90%RH | |
| 12 | Alarme Falso | Suporte | Cinco falhas consecutivas resultarão em uma pausa de 1 minuto |
| 13 | Travamento Rápido Externo | Bloqueio Externo | Pressione 【ícone de cadeado fechado (#)】 Pode ser usado como uma tecla de travamento ou retorno |
| 14 | Ímã de Porta com Fio | (Suporte para produtos opcionais apenas) | Instale o ímã da porta e conecte o cabo de alimentação, ative a função do ímã da porta no APP, ele travará automaticamente ao fechar a porta.
Este artigo foi útil?
Que bom!
Obrigado pelo seu feedback
Desculpe! Não conseguimos ajudar você
Obrigado pelo seu feedback
Feedback enviado
Agradecemos seu esforço e tentaremos corrigir o artigo
