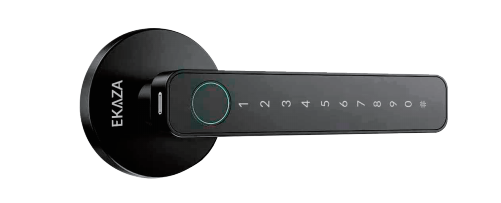

Fechadura Eletrônica Biométrica ATRIA EKAZA (EKMG-T5334)

##Visão Geral e Especificações Técnicas

Apresentação do Produto

A fechadura inteligente EKAZA foi desenvolvida para oferecer segurança, praticidade e tecnologia ao dia a dia. Com design moderno e compacto, possui compatibilidade bilateral de abertura e integra-se a diferentes estilos de portas e ambientes, oferecendo controle via aplicativo e múltiplas formas de acesso.

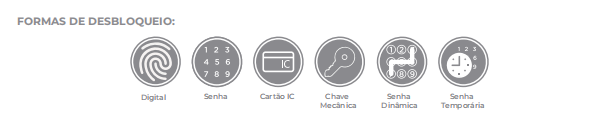

###Formas de Desbloqueio

• Impressão Digital (Biometria)

• Senha PIN

• Cartão/Tag IC (Aproximação)

• Chave Mecânica (Física)

• Senha Dinâmica

• Senha Temporária (Agendamento de período)

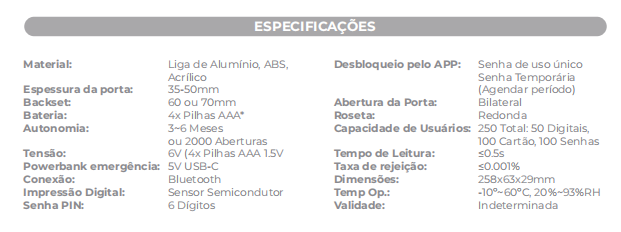

###Especificações Técnicas

• Modelos de Referência: EKMG-T5334 / EKAV-T229Z

• Material: Liga de Alumínio, ABS e Acrílico

• Espessura da Porta Suportada: 35 a 50 mm

• Backset: 60 mm ou 70 mm

• Alimentação Principal: 6V DC via 4x Pilhas alcalinas AAA (Autonomia média de 3 a 6 meses ou 2000 aberturas)

• Alimentação de Emergência: 5V USB-C (Entrada auxiliar externa — Não recarrega as pilhas)

• Conexão Nativa: Bluetooth

• Tipo de Sensor Biométrico: Semicondutor (Tempo de leitura: $\le 0.5\text{s}$ | Taxa de rejeição: $\le 0.001\%$)

• Senha PIN: 6 dígitos

• Capacidade Total de Usuários: 250 usuários

  • Capacidade por modalidade: 50 Digitais, 100 Cartões Tag, 100 Senhas

• Dimensões: 258 x 63 x 29 mm

• Temperatura de Operação: -10ºC a 60ºC (Umidade: 20% ~ 93% RH)

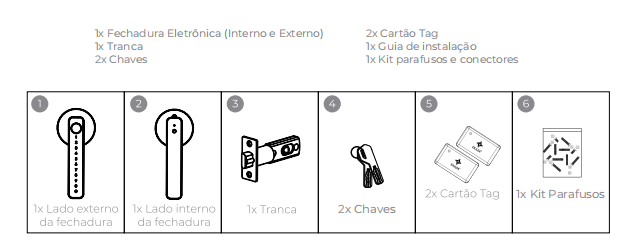

###Conteúdo da Embalagem

• 1x Fechadura Eletrônica (Módulos Interno e Externo)

• 1x Tranca / Mecanismo de Embutir

• 1x Kit de Parafusos e Conectores de Fixação

• 2x Chaves Mecânicas

• 2x Cartões Tag IC (Aproximação)

• 1x Guia de Instalação / Gabarito de Furação

##Anatomia do Produto (Componentes)

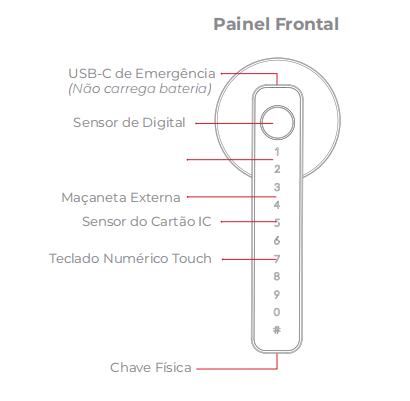

Painel Frontal (Externo)

• Teclado Numérico Touchscreen

• Sensor de Impressão Digital (na Maçaneta Externa)

• Sensor do Cartão IC (Aproximação)

• Maçaneta Externa

• Entrada USB-C de Emergência (na base inferior)

• Tambor para Chave Física Mecânica (Oculto/Acesso Inferior)

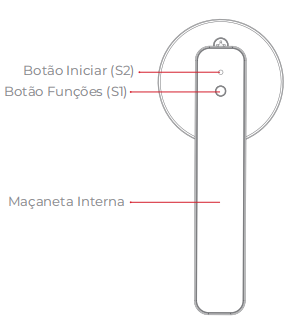

Painel Traseiro (Interno)

• Compartimento e Tampa de Pilhas (4x AAA)

• Maçaneta Interna

• Botão S1 (Funções): Localizado na parte interna do painel traseiro

• Botão S2 (Iniciar/Reset): Localizado na parte interna do painel traseiro

•

##Guia de Instalação

###Passo 1: Preparação e Sentido de Abertura

A fechadura possui abertura Bilateral. Antes de fixar os espelhos, verifique a orientação da maçaneta de acordo com o ambiente:

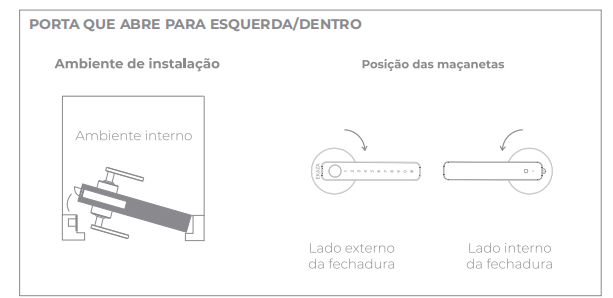

• Porta que abre para a Esquerda / Dentro

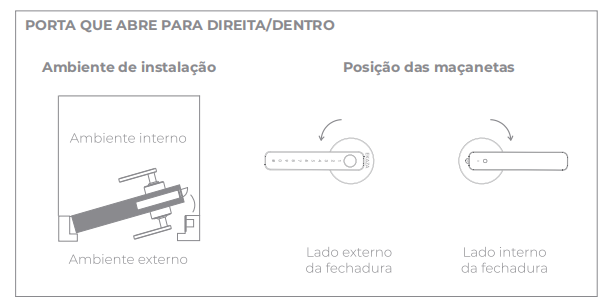

• Porta que abre para a Direita / Dentro

• Nota: Se precisar inverter o lado da maçaneta, siga as orientações estruturais de ajuste do mecanismo antes da fixação final.

###Passo 2: Furação e Fixação da Tranca

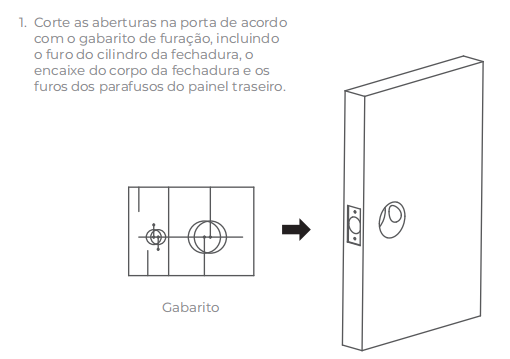

1. Posicione o Gabarito de furação sobre a porta na altura desejada.

2. Corte as aberturas especificadas na porta: furo do cilindro da fechadura, encaixe do corpo da tranca e os furos passantes para os parafusos do painel traseiro.

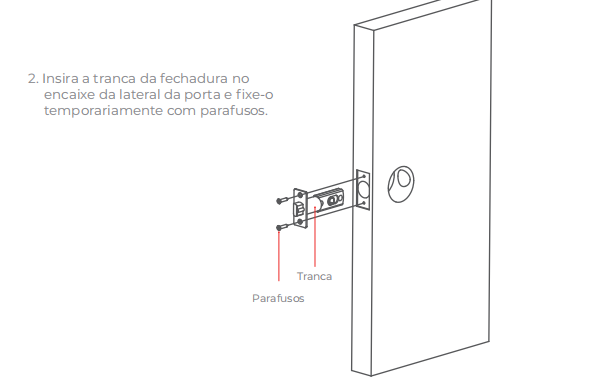

3. Insira a tranca (corpo mecânico) no encaixe lateral da porta e fixe-a temporariamente utilizando os parafusos apropriados.

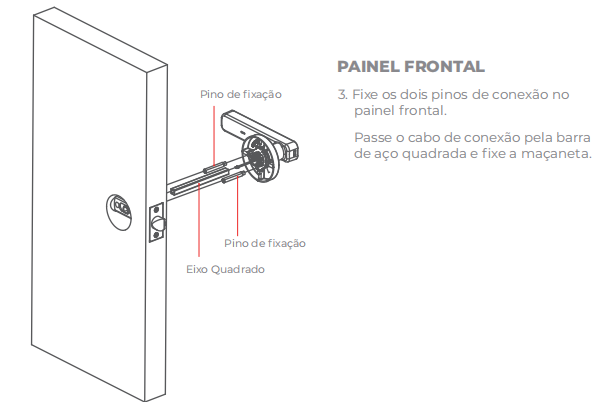

###Passo 3: Montagem do Painel Frontal e Ajuste do Eixo

1. Fixe os dois pinos guia de conexão no painel frontal.

2. Passe o cabo de conexão de dados através da barra de aço quadrada (eixo principal) e posicione a maçaneta frontal na porta.

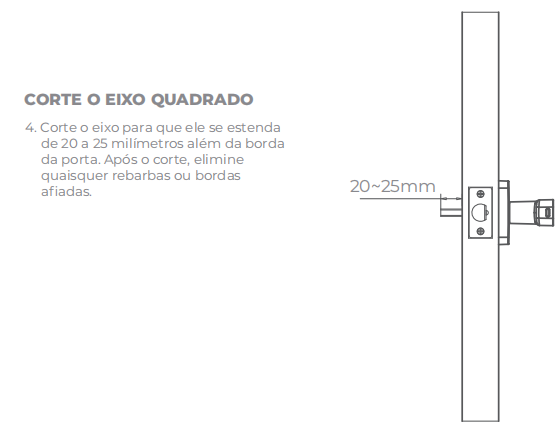

3. Corte do Eixo Quadrado: O eixo metálico central deve se estender de 20 a 25 milímetros além da borda interna da superfície da porta. Corte o excesso, se necessário, e remova quaisquer rebarbas ou bordas afiadas.

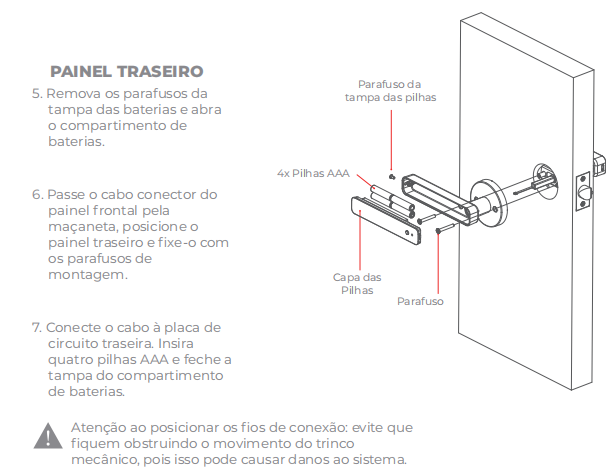

###Passo 4: Fixação do Painel Traseiro e Conexões

⚠️ ATENÇÃO: Ao posicionar os fios de conexão interna, certifique-se de que eles não estejam obstruindo ou esmagados pelo movimento do trinco mecânico. Fios prensados podem causar falhas elétricas permanentes e danos ao sistema.

1. Remova o parafuso da tampa das baterias no painel traseiro e abra o compartimento.

2. Passe o cabo conector vindo do painel frontal pela abertura interna da maçaneta traseira.

3. Posicione o painel traseiro contra a porta e alinhe-o, fixando-o firmemente utilizando os parafusos de montagem longos.

4. Conecte com firmeza o plugue do cabo de dados na placa de circuito impresso traseira.

5. Insira 4 pilhas alcalinas AAA novas respeitando a polaridade e feche a tampa do compartimento.

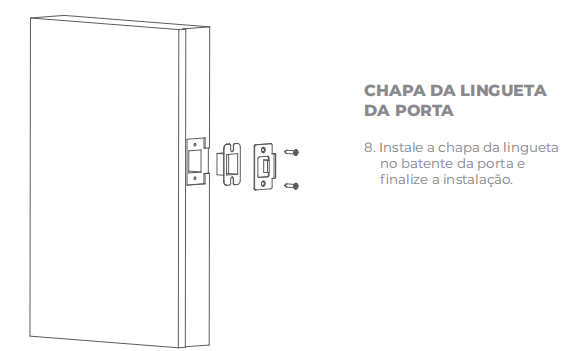

6. Instale a contra-testa (chapa da lingueta) no batente da porta.

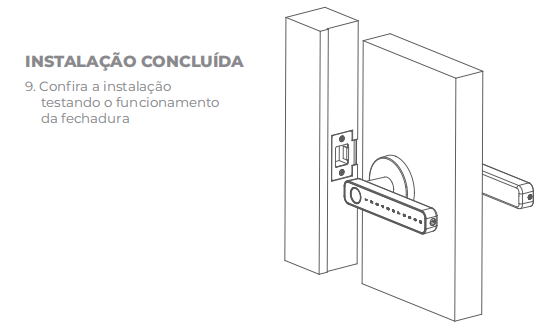

7. Validação Mecânica: Teste o acionamento manual girando as maçanetas interna e externa com a porta aberta para conferir a suavidade do trinco.

##Configuração Local e Programação (Menu da Fechadura)

Primeiro Acesso: Modificar Senha do Administrador Padrão

❗ IMPORTANTE: A senha padrão de fábrica do administrador é 123456. Por motivos de segurança, a fechadura exige obrigatoriamente a troca desta senha antes de liberar qualquer outra operação ou cadastro de usuários.

1. Toque na tela touch com a palma da mão para acender o teclado numérico.

2. Digite o comando de menu: 10#

3. Insira a senha padrão atual: 123456 seguido de # para confirmar.

4. Digite a sua Nova Senha de Administrador (deve conter exatamente 6 dígitos) e pressione # para finalizar o cadastro.


###Cadastro de Usuários e Administradores (Geral)

Para adicionar novas credenciais de acesso, o sistema reconhece automaticamente o tipo de entrada (senha, digital ou tag) inserida no Passo 4.

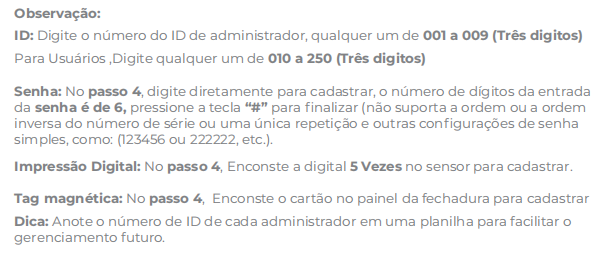

• Identificação de IDs (3 Dígitos):

  • Administradores: IDs de 001 a 009

  • Usuários Comuns: IDs de 010 a 250

• Restrições de Senha: Não são permitidas senhas sequenciais diretas/inversas (ex: 123456) ou números totalmente repetidos (ex: 222222).

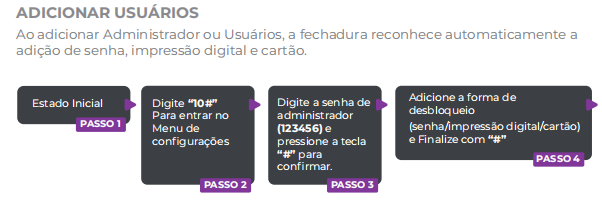

###Fluxo de Cadastro:

1. Ative o teclado numérico.

2. Digite o comando de atalho: 10#

3. Insira a Senha do Administrador cadastrada e pressione #.

4. Insira a credencial desejada no sensor:

   • Se for Senha PIN: Digite uma combinação de 6 dígitos e pressione #.

   • Se for Impressão Digital: Encoste o dedo no sensor biométrico por 5 vezes consecutivas até a confirmação.

   • Se for Cartão Tag IC: Aproxime a tag magnética do painel central da fechadura.

5. Dica RAG: Recomenda-se registrar em uma tabela externa o nome do usuário associado a cada número de ID para facilitar exclusões futuras.

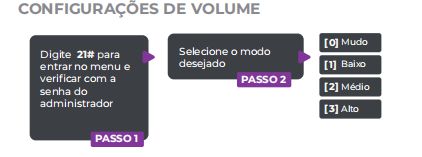

###Configuração de Volume do Som Interno

Permite ajustar o feedback sonoro de bipes e avisos da fechadura.

1. Ative o teclado e digite o comando: 21#

2. Valide o acesso digitando a Senha do Administrador + #.

3. Selecione o nível desejado digitando o número correspondente:

   • 0 — Modo Mudo

   • 1 — Volume Baixo

   • 2 — Volume Médio

   • 3 — Volume Alto

###Modo Sempre Aberto (Passagem Livre / Normalmente Aberto)

Quando ativo, a fechadura permanece desbloqueada, ideal para períodos de alto fluxo de pessoas sem exigir credenciais.

• Ativação via Menu: Digite 28# seguido da validação do administrador.

• Uso do Botão Físico S1 (Painel Traseiro):

  • Ativar o modo: Pressione o botão S1 rapidamente uma vez.

  • Desativar o modo: Mantenha o botão S1 pressionado por 5 segundos.

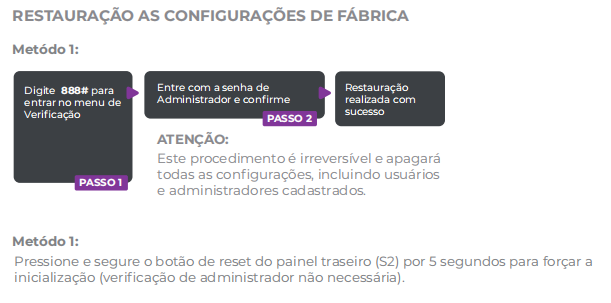

###Restauração Completa de Fábrica (Reset Geral)

⚠️ ATENÇÃO: Este procedimento é definitivo e irreversível. Ele apagará permanentemente todos os administradores, usuários, biometrias, tags e senhas cadastradas, retornando a senha mestre para 123456.

###Método 1: Via Teclado (Menu Local)

1. Ative o visor e digite o comando: 888#

2. Insira a Senha do Administrador e confirme com #.

3. O sistema emitirá um aviso de sucesso ao concluir a limpeza.

###Método 2: Via Botão Físico S2 (Hardware Hard Reset)

• Útil caso o administrador tenha esquecido a senha e o teclado esteja bloqueado.

• Mantenha pressionado o Botão S2 (Reset) no painel interno traseiro por 5 segundos. A inicialização forçada ocorrerá de forma automática, dispensando a validação de senha do administrador.

##Integração com o Aplicativo EKAZA e Conectividade

A configuração de rede da fechadura opera de forma híbrida: a busca e os comandos de curto alcance acontecem via Bluetooth, enquanto o gerenciamento avançado integra-se ao ecossistema Wi-Fi.

Preparação do Ambiente no Smartphone

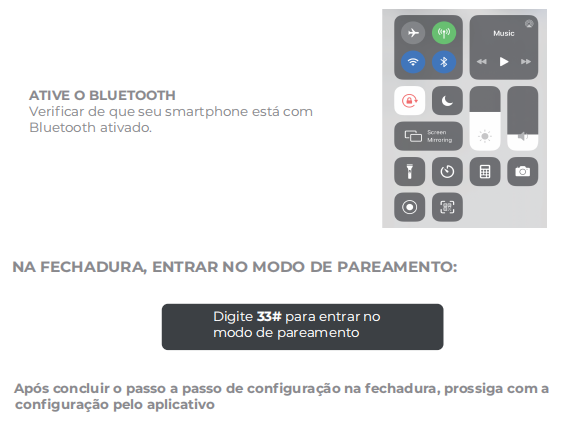

1. Certifique-se de que o Bluetooth do seu celular esteja ativado.

2. Baixe e instale o aplicativo EKAZA (disponível na App Store ou Google Play Store).

3. Efetue o cadastro criando uma conta: insira um e-mail válido, selecione o país de residência e defina uma senha de acesso.

###Vinculação da Fechadura ao Aplicativo

1. Na fechadura física: Ative o teclado e digite o comando de emparelhamento: 33# (Isso colocará o módulo Bluetooth em modo de descoberta).

2. No aplicativo EKAZA:

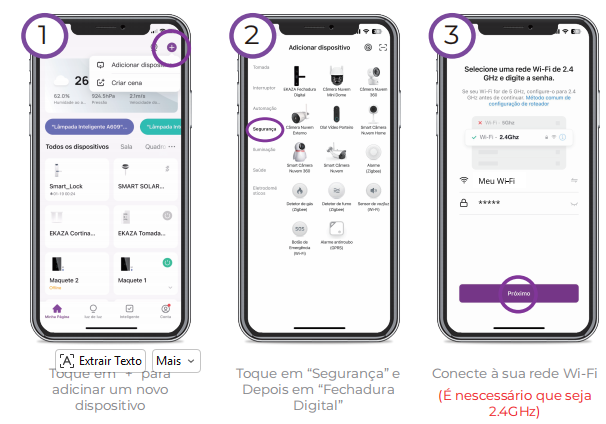

   • Toque no ícone + no canto superior direito para adicionar um novo dispositivo.

   • Navegue pelas categorias e selecione "Segurança" ➔ "Fechadura Digital".

   • Conecte o smartphone à sua rede Wi-Fi local. Atenção: É obrigatório o uso de uma rede com frequência de 2.4 GHz (redes de 5 GHz não são suportadas).

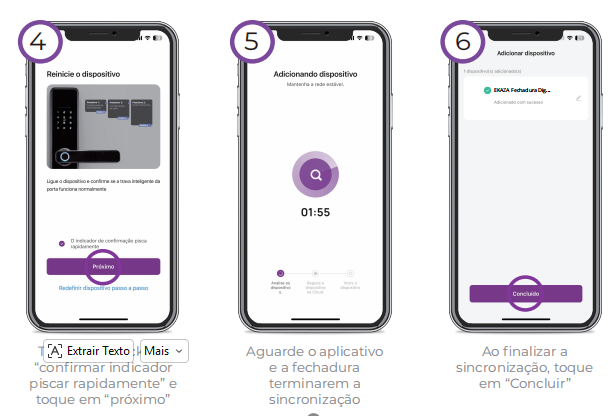

   • Marque a caixa de seleção indicando que a confirmação visual no teclado está piscando rápido e toque em "Próximo".

   • Aguarde a sincronização completa entre o aplicativo, a nuvem e a fechadura.

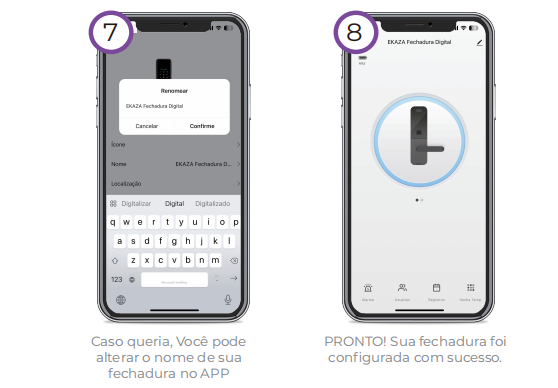

   • Ao finalizar com sucesso, toque em "Concluir". Se desejar, altere o nome de exibição do dispositivo.

###Recursos Disponíveis no Aplicativo

Uma vez pareada ao smartphone via conexão de proximidade Bluetooth, as seguintes funções ficam disponíveis:

• Desbloqueio Remoto: Comando de abertura direta pelo app.

• Registros de Acesso: Linha do tempo detalhada contendo histórico de aberturas, tentativas incorretas, alarmes disparados e logs de operações.

• Senhas Temporárias: Geração centralizada de senhas numéricas com validade customizada (uso único, dinâmicas ou com período agendado para prestadores de serviço).

• Gerenciamento Remoto de Usuários: Interface gráfica para nomear, associar IDs e organizar as biometrias, senhas e cartões cadastrados fisicamente no dispositivo.
