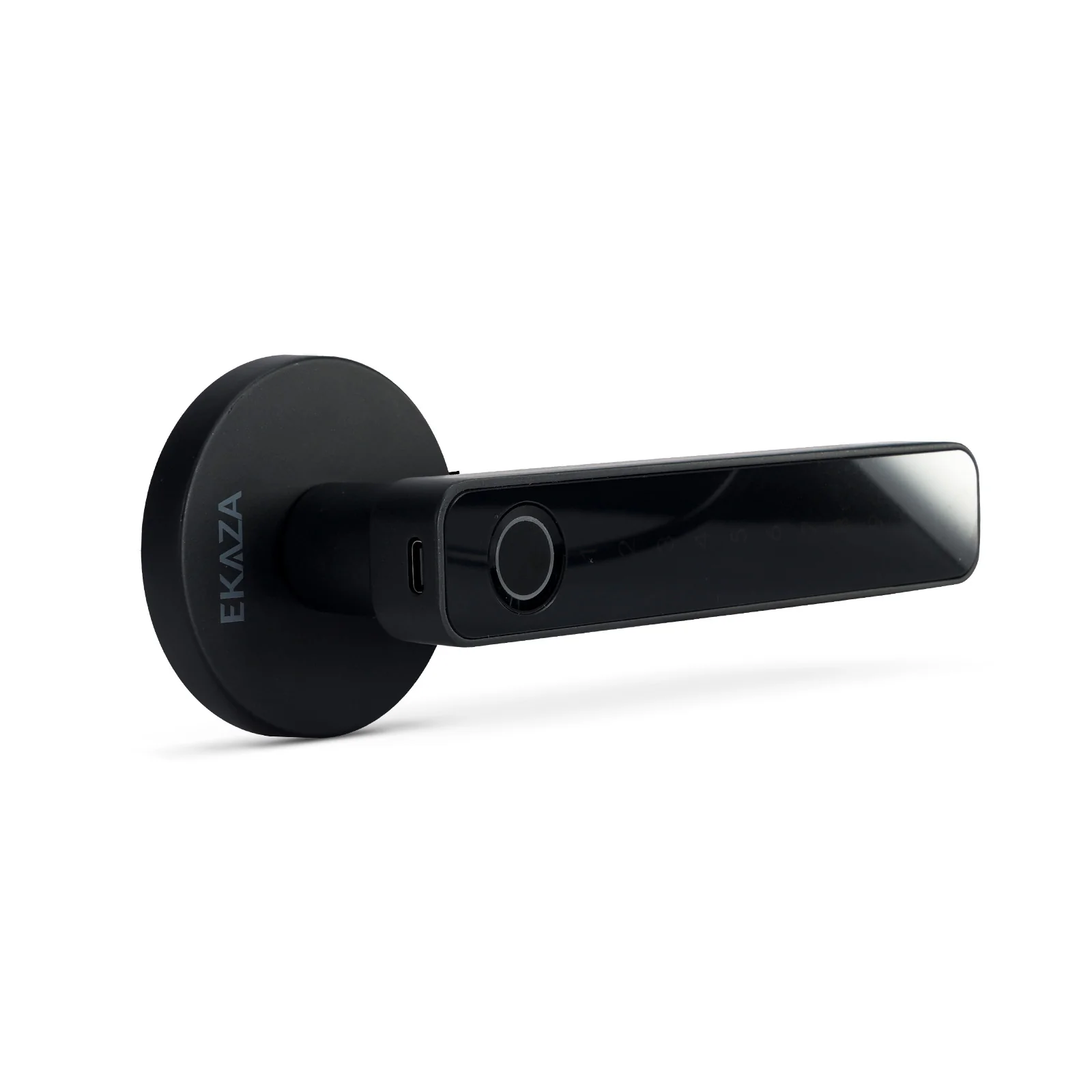

Fechadura Eletrônica Biométrica ATRIA EKAZA (EKMG-T5334)

Visão Geral e Especificações Técnicas

Apresentação do Produto

A fechadura inteligente EKAZA foi desenvolvida para oferecer segurança, praticidade e tecnologia ao dia a dia. Com design moderno e compacto, possui compatibilidade bilateral de abertura e integra-se a diferentes estilos de portas e ambientes, oferecendo controle via aplicativo e múltiplas formas de acesso.

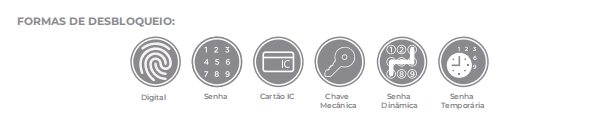

Formas de Desbloqueio

• Impressão Digital (Biometria)

• Senha PIN

• Cartão/Tag IC (Aproximação)

• Chave Mecânica (Física)

• Senha Dinâmica

• Senha Temporária (Agendamento de período)

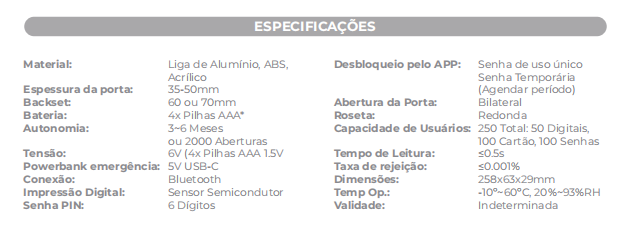

Especificações Técnicas

• Modelos de Referência: EKMG-T5334

• Material: Liga de Alumínio, ABS e Acrílico

• Espessura da Porta Suportada: 35 a 50 mm

• Backset: 60 mm ou 70 mm

• Alimentação Principal: 6V DC via 4x Pilhas alcalinas AAA (Autonomia média de 3 a 6 meses ou 2000 aberturas)

• Alimentação de Emergência: 5V USB-C (Entrada auxiliar externa — Não recarrega as pilhas)

• Conexão Nativa: Bluetooth

• Tipo de Sensor Biométrico: Semicondutor (Tempo de leitura: $\le 0.5\text{s}$ | Taxa de rejeição: $\le 0.001\%$)

• Senha PIN: 6 dígitos

• Capacidade Total de Usuários: 250 usuários

  • Capacidade por modalidade: 50 Digitais, 100 Cartões Tag, 100 Senhas

• Dimensões: 258 x 63 x 29 mm

• Temperatura de Operação: -10ºC a 60ºC (Umidade: 20% ~ 93% RH)

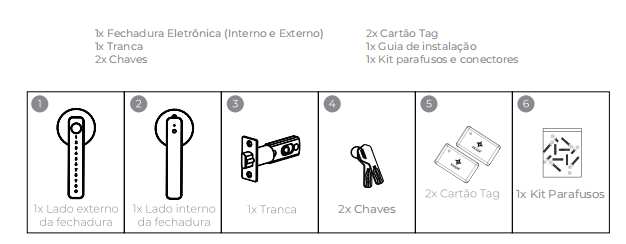

Conteúdo da Embalagem

• 1x Fechadura Eletrônica (Módulos Interno e Externo)

• 1x Tranca / Mecanismo de Embutir

• 1x Kit de Parafusos e Conectores de Fixação

• 2x Chaves Mecânicas

• 2x Cartões Tag IC (Aproximação)

• 1x Guia de Instalação / Gabarito de Furação

Anatomia do Produto (Componentes)

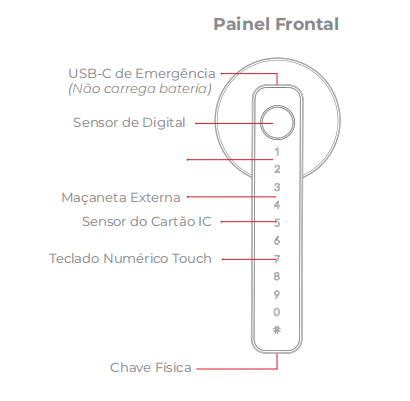

Painel Frontal (Externo)

• Teclado Numérico Touchscreen

• Sensor de Impressão Digital (na Maçaneta Externa)

• Sensor do Cartão IC (Aproximação)

• Maçaneta Externa

• Entrada USB-C de Emergência (na base inferior)

• Tambor para Chave Física Mecânica (Oculto/Acesso Inferior)

Painel Traseiro (Interno)

• Compartimento e Tampa de Pilhas (4x AAA)

• Maçaneta Interna

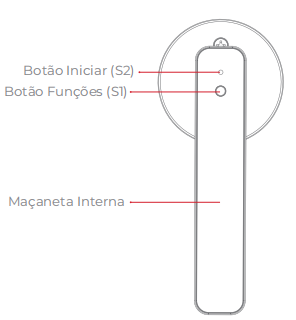

• Botão S1 (Funções): Localizado na parte interna do painel traseiro

• Botão S2 (Iniciar/Reset): Localizado na parte interna do painel traseiro

#Guia de Instalação

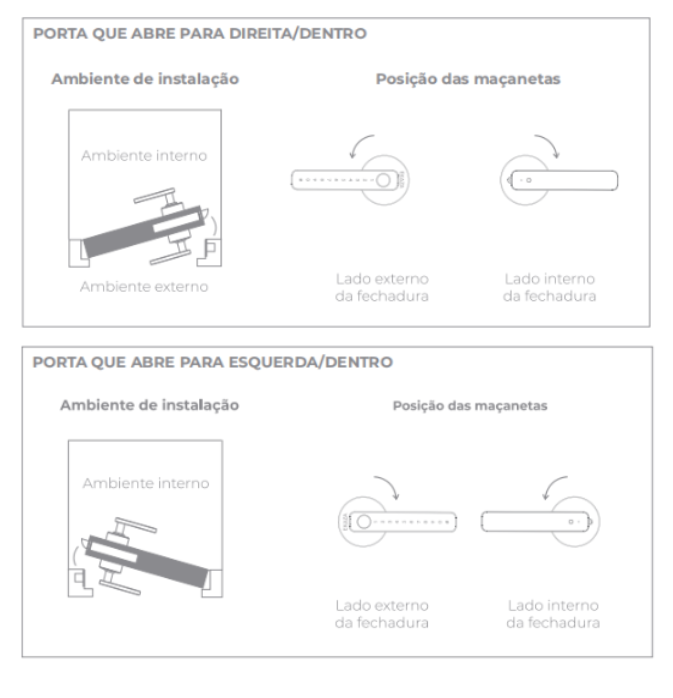

Passo 1: Preparação e Sentido de Abertura

A fechadura possui abertura Bilateral. Antes de fixar os espelhos, verifique a orientação da maçaneta de acordo com o ambiente:

• Porta que abre para a Esquerda / Dentro

• Porta que abre para a Direita / Dentro

• Nota:Se precisar inverter o lado da maçaneta, siga as orientações estruturais de ajuste do mecanismo antes da fixação final.




Passo 2: Furação e Fixação da Tranca

1. Posicione o Gabarito de furação sobre a porta na altura desejada.

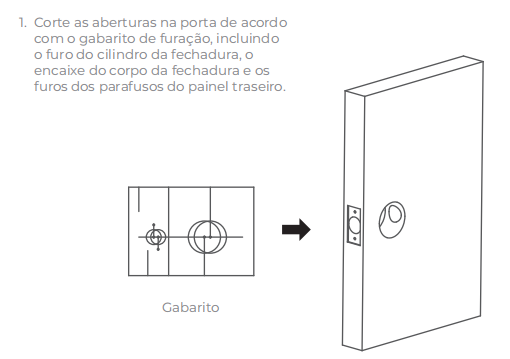

2. Corte as aberturas especificadas na porta: furo do cilindro da fechadura, encaixe do corpo da tranca e os furos passantes para os parafusos do painel traseiro.

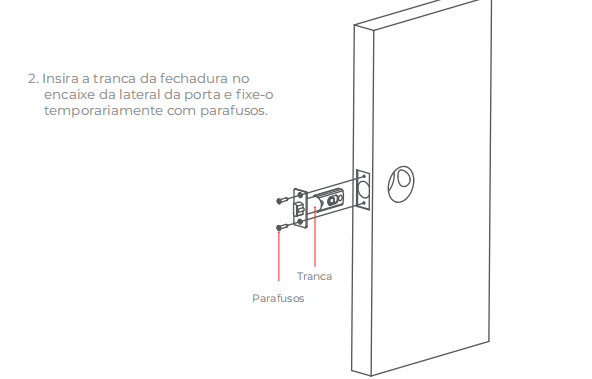

3. Insira a tranca (corpo mecânico) no encaixe lateral da porta e fixe-a temporariamente utilizando os parafusos apropriados.

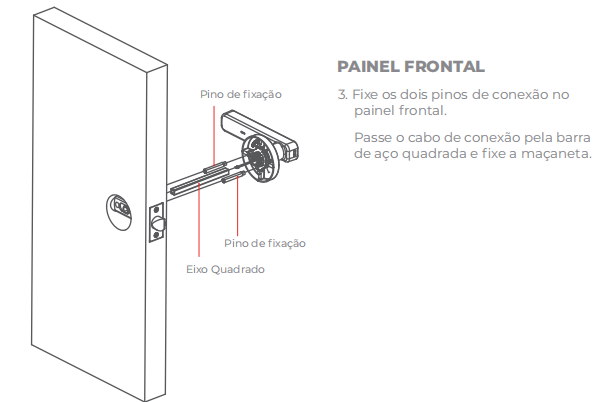

Passo 3: Montagem do Painel Frontal e Ajuste do Eixo

1. Fixe os dois pinos guia de conexão no painel frontal.

2. Passe o cabo de conexão de dados através da barra de aço quadrada (eixo principal) e posicione a maçaneta frontal na porta.

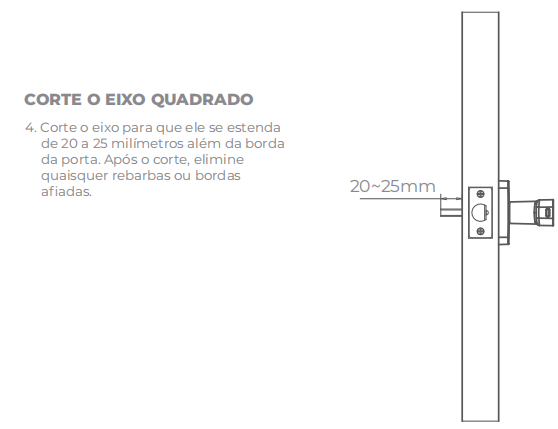

3. Corte do Eixo Quadrado: O eixo metálico central deve se estender de 20 a 25 milímetros além da borda interna da superfície da porta. Corte o excesso, se necessário, e remova quaisquer rebarbas ou bordas afiadas.

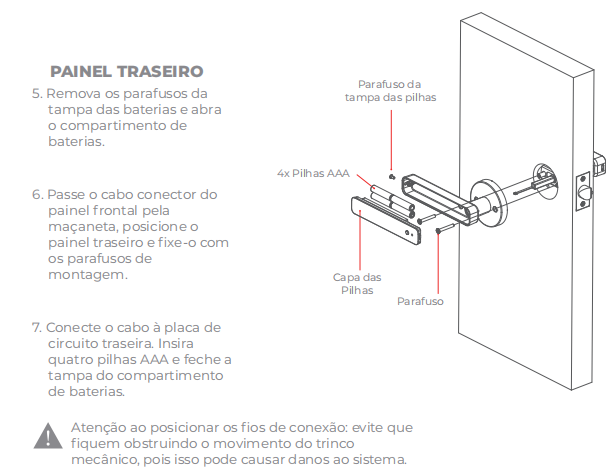

Passo 4: Fixação do Painel Traseiro e Conexões

⚠️ ATENÇÃO: Ao posicionar os fios de conexão interna, certifique-se de que eles não estejam obstruindo ou esmagados pelo movimento do trinco mecânico. Fios prensados podem causar falhas elétricas permanentes e danos ao sistema.

1. Remova o parafuso da tampa das baterias no painel traseiro e abra o compartimento.

2. Passe o cabo conector vindo do painel frontal pela abertura interna da maçaneta traseira.

3. Posicione o painel traseiro contra a porta e alinhe-o, fixando-o firmemente utilizando os parafusos de montagem longos.

4. Conecte com firmeza o plugue do cabo de dados na placa de circuito impresso traseira.

5. Insira 4 pilhas alcalinas AAA novas respeitando a polaridade e feche a tampa do compartimento.

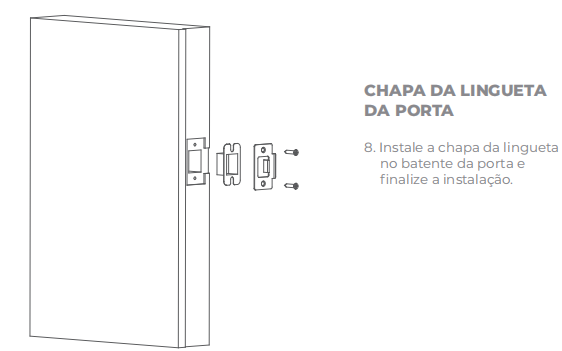

6. Instale a contra-testa (chapa da lingueta) no batente da porta.

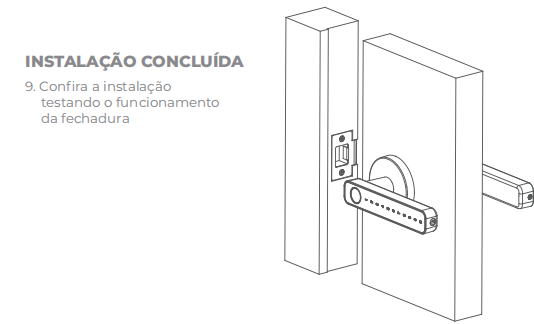

7. Validação Mecânica: Teste o acionamento manual girando as maçanetas interna e externa com a porta aberta para conferir a suavidade do trinco.

#Configuração Local e Programação (Menu da Fechadura)

1. Primeiro cadastro – Administrador

Após restaurar a fechadura, faça o primeiro cadastro. Esse primeiro acesso será definido como administrador.

Digite: 10#

Cadastre uma senha numérica, biometria ou tag.

Repita o mesmo cadastro para confirmar.

O primeiro cadastro será o Administrador 1.

2. Segundo e terceiro cadastros – Administradores

Para cadastrar o segundo e o terceiro administradores, é necessário utilizar primeiro o método de desbloqueio de um administrador que já esteja cadastrado.

Digite 10#.

Utilize a senha, biometria ou tag de um administrador já cadastrado.

Cadastre a nova senha numérica, biometria ou tag.

Repita o novo cadastro para confirmar.

O segundo e o terceiro acessos cadastrados também serão definidos como administradores.

3. Do quarto cadastro em diante – Usuários

Depois que os 3 administradores forem cadastrados, os próximos acessos serão cadastrados como usuários.

Digite 10#.

Utilize a senha, biometria ou tag de um dos administradores.

Cadastre a senha numérica, biometria ou tag do novo usuário.

Repita o novo cadastro para confirmar.

Atenção: usuários podem utilizar o acesso cadastrado para desbloquear a fechadura, mas não podem cadastrar novas senhas, biometrias ou tags.

4. Entenda a ordem dos cadastros

5. Conectando ao aplicativo EKAZA

Com a fechadura restaurada para o modo de fábrica, inicie a configuração no aplicativo EKAZA e siga as instruções apresentadas na tela para adicionar a fechadura.

É importante realizar o reset antes da configuração quando a fechadura já tiver sido cadastrada anteriormente.

#Integração com o Aplicativo EKAZA e Conectividade

A configuração de rede da fechadura opera de forma híbrida: a busca e os comandos de curto alcance acontecem via Bluetooth, enquanto o gerenciamento avançado integra-se ao ecossistema Wi-Fi.

Preparação do Ambiente no Smartphone

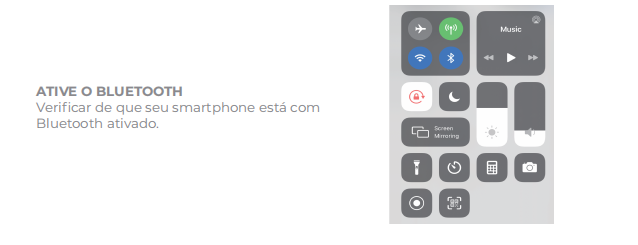

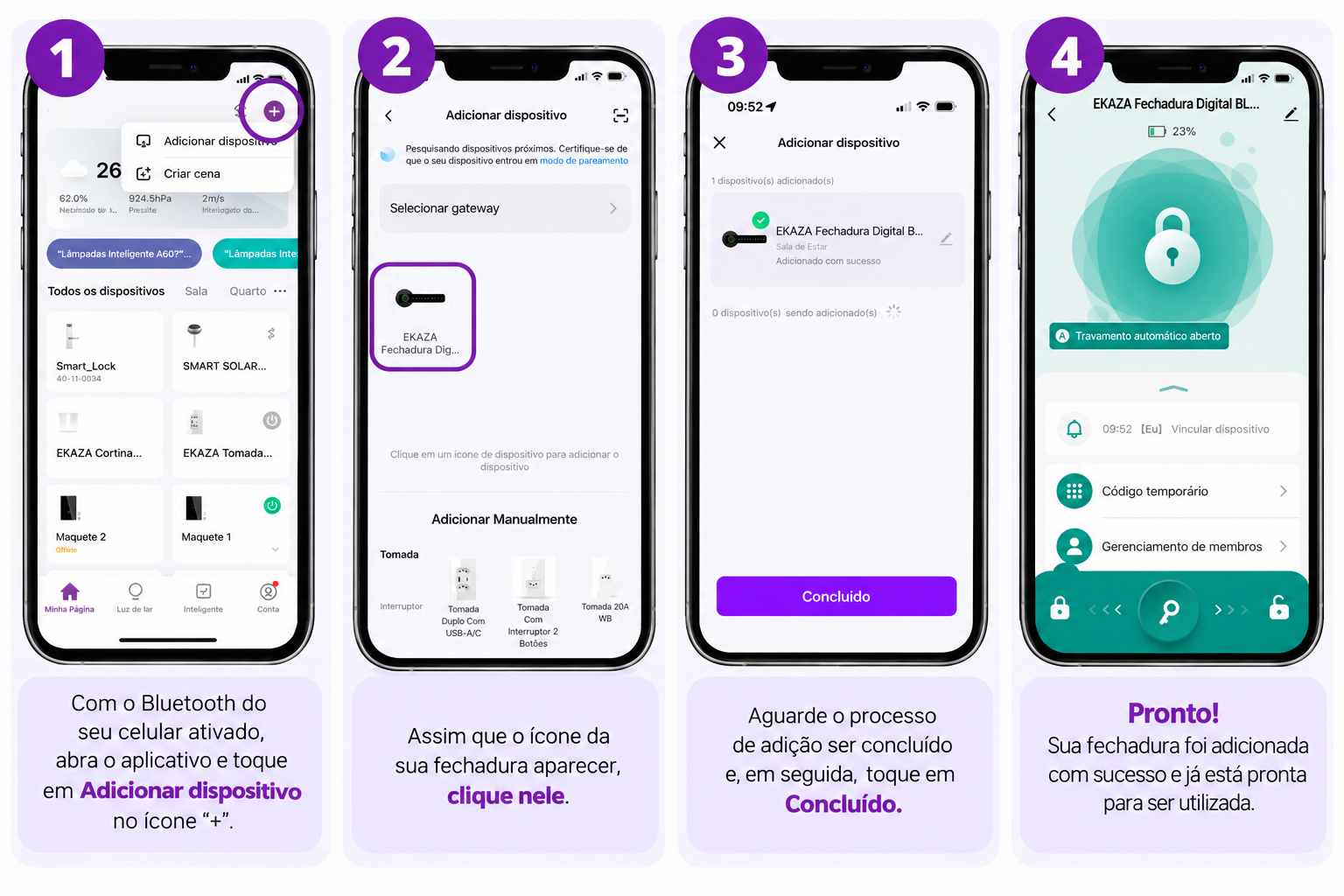

1. Certifique-se de que o Bluetooth do seu celular esteja ativado.

2. Baixe e instale o aplicativo EKAZA (disponível na App Store ou Google Play Store).

3. Efetue o cadastro criando uma conta: insira um e-mail válido, selecione o país de residência e defina uma senha de acesso.

**Antes de iniciar**

Para conectar a fechadura ao aplicativo EKAZA, ela precisa estar restaurada para o modo de fábrica. Depois do reset, siga a ordem dos cadastros indicada neste guia.

1. Restaurando a fechadura para o modo de fábrica

O botão utilizado para restaurar a fechadura é o Botão Iniciar (S2), localizado na parte interna.

Localize o Botão Iniciar (S2) na parte interna da fechadura.

Pressione e mantenha o botão S2 pressionado por 5 segundos.

Após esse procedimento, a fechadura estará restaurada para o modo de fábrica.

#Importante sobre a conexão
A Fechadura ÁTRIA EKMG-T5334 utiliza conexão Bluetooth.

Para realizar a configuração e a conexão pelo aplicativo, é necessário que:

• O Bluetooth do celular esteja ativado;
• O celular esteja próximo da fechadura durante o processo de configuração;
• O aplicativo EKAZA tenha permissão para utilizar o Bluetooth do celular.



Dica: mantenha o celular próximo à fechadura durante todo o processo de conexão para garantir uma comunicação adequada entre os dispositivos.
