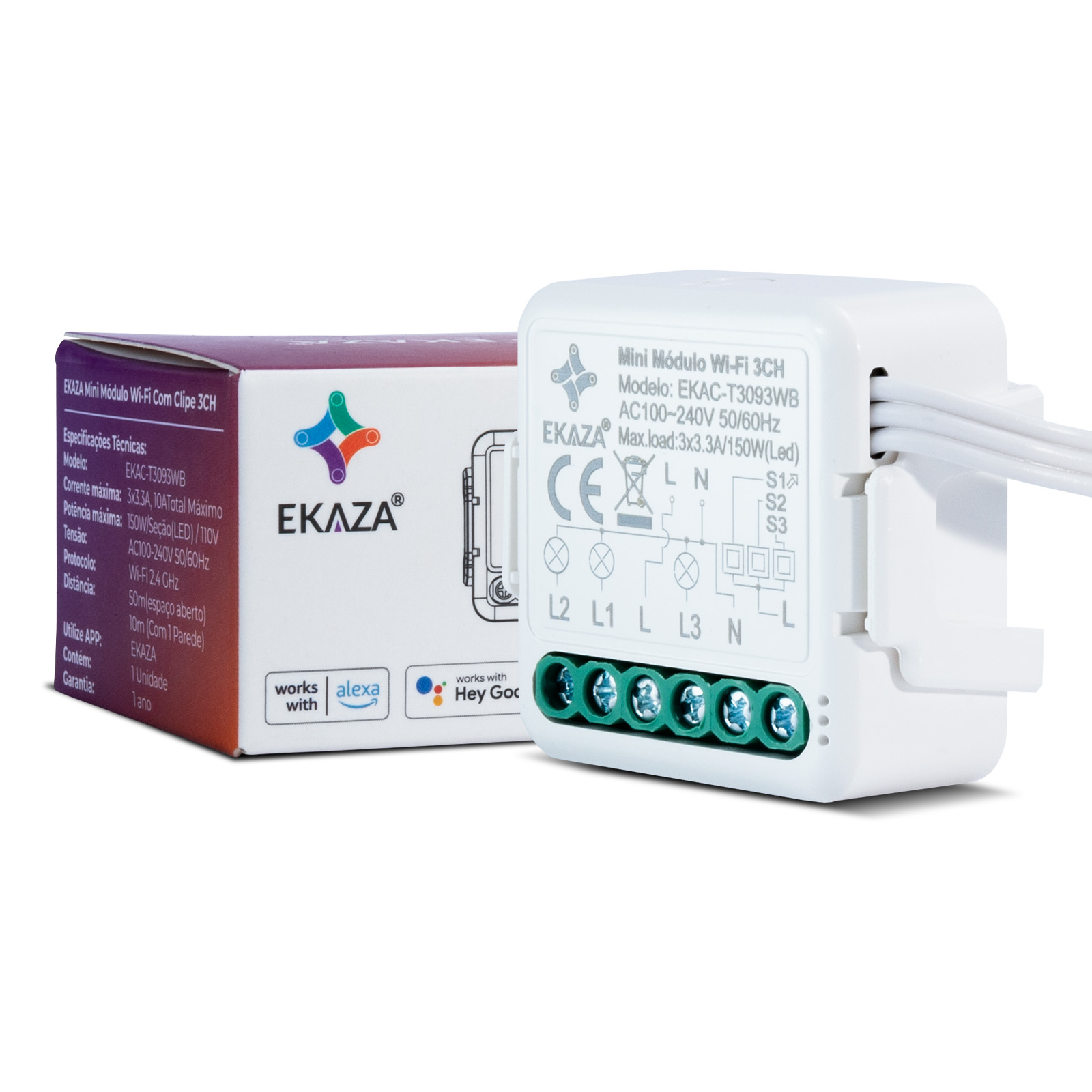

EKAZA Interruptor Mini Módulo WiFi Inteligente 2/3/4CH T309xWB

ESPECIFICAÇÕES:

• Corrente máxima: 2x5A Carga resistiva

• Potência máxima: 2x150W (LED)/110V

• Tensão: AC 100-240V 50/60Hz

• Conexão: Wi-Fi 2.4 GHz

COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

CONTEÚDO DA EMBALAGEM:

• 1x Mini Módulo Inteligente WiFi

• 1x Manual

# Pontos de Venda do Interruptor Mini Módulo WIFI Inteligente EKAZA

1.  **Controle Inteligente Remoto e por Voz ou Celular**

    *   **Recursos Suportados:** Conexão Wi-Fi, controle pelo aplicativo EKAZA, compatível com Amazon Alexa e Google Home.

    *   **Resolve a Dor do Usuário:**

        *   **Conforto máximo/Mobilidade reduzida:** Não precisa se levantar para acender/apagar as luzes; controle tudo pelo celular ou por voz, especialmente útil à noite ou quando estiver no sofá/cama. Muito amigável para idosos, pessoas com deficiência ou com mobilidade temporariamente reduzida (ex: doentes).

        *   **Esqueceu as luzes acesas ao sair?:** Saiu de casa e percebeu que as luzes ficaram acesas? Desligue remotamente pelo app, evitando desperdício de energia e preocupações.

        *   **Preparação antecipada e segurança:** Acenda as luzes antes de chegar em casa para um ambiente acolhedor; no modo ausente, controle as luzes remotamente para simular presença, aumentando a segurança.

2.  **Controle Paralelo - Fácil Upgrade para Controle Inteligente em Múltiplos Pontos**

    *   **Recursos Suportados:** Função "Associação Multi-Controle", sem necessidade de refazer a fiação física complexa para interruptores paralelos (three-way) ou múltiplos.

    *   **Resolve a Dor do Usuário:**

        *   **Fiação tradicional para interruptores paralelos (three-way) é complicada e cara:** Muitas casas não possuem a fiação para interruptores paralelos preparada durante a construção. Adicionar essa funcionalidade depois (ex: em escadas, corredores longos, cômodos grandes) é trabalhoso e exige quebrar paredes. Este módulo, através da associação virtual no app, permite que dois (ou mais) módulos controlem a mesma luz, simplificando enormemente a implementação do controle de múltiplos pontos.

        *   **Renovação de casas antigas de forma prática:** Permite modernizar o controle de iluminação com múltiplos pontos em casas mais velhas sem danificar as paredes.

3.  **Tamanho Mini, Upgrade Discreto, Mantém o Interruptor Original**

    *   **Recursos Suportados:** "MINI MÓDULO EMBUTIDO", pode ser instalado dentro da caixa do interruptor existente. Um dos métodos de reset é operar o "interruptor tradicional".

    *   **Resolve a Dor do Usuário:**

        *   **Não altera a estética da decoração:** Muitos usuários gostam do design dos seus espelhos de interruptor atuais e não querem substituí-los por painéis inteligentes que podem não combinar. Este módulo pode ser instalado de forma oculta, transformando o interruptor comum em inteligente, mantendo a aparência original.

        *   **Economia:** Não é necessário comprar novos painéis de interruptores inteligentes; basta adicionar o módulo ao interruptor existente.

        *   **Ideal para caixas de interruptor com espaço limitado:** O tamanho mini facilita a instalação em caixas de passagem tradicionais que podem não ter muito espaço.

4.  **Um Módulo para Três Circuitos, Econômico e Eficiente**

    *   **Recursos Suportados:** "3 CANAIS", um único módulo pode controlar independentemente três circuitos de luzes ou aparelhos.

    *   **Resolve a Dor do Usuário:**

        *   **Solução inteligente para interruptores múltiplos:** Para áreas como salas de estar ou jantar que geralmente têm 2-3 luzes para controlar (ex: luz principal, fita de LED, spots), a solução tradicional poderia exigir vários interruptores inteligentes individuais ou um painel inteligente de múltiplos botões. Este módulo resolve isso com uma única unidade para três circuitos, tornando-o mais econômico e podendo simplificar a fiação.

        *   **Otimização de espaço e custos:** Comparado à compra de três módulos de um canal ou um painel inteligente completo de três seções, esta solução pode ser mais vantajosa em termos de custo e espaço ocupado na caixa de passagem.

5.  **Tarefas Agendadas e Cenas de Automação**

    *   **Recursos Suportados:** "Adicionar Cronômetro", permite configurar contagens regressivas e horários específicos para ligar/desligar.

    *   **Resolve a Dor do Usuário:**

        *   **Facilita a rotina diária:** Por exemplo, programe as luzes para acenderem pela manhã como despertador ou para apagarem à noite como lembrete para dormir.

        *   **Economia de energia:** Evita o desperdício por esquecer luzes acesas. Por exemplo, configure a luz do banheiro para desligar automaticamente após um período sem uso (pode requerer integração com sensores ou cenas).

        *   **Simulação de presença para segurança:** Quando estiver viajando, programe as luzes para acenderem e apagarem em horários variados ou regulares, simulando que há alguém em casa, aumentando a segurança.

6.  **Pareamento Fácil e Conexão Estável**

    *   **Recursos Suportados:** "ATIVE O BLUETOOTH" para pareamento assistido, "Modo AP" como método de conexão alternativo.

    *   **Resolve a Dor do Usuário:**

        *   **Simplifica a configuração inicial:** O pareamento assistido por Bluetooth geralmente descobre o dispositivo mais rapidamente, reduzindo a dificuldade e a frustração do usuário ao configurar dispositivos inteligentes pela primeira vez.

        *   **Adaptação a diferentes ambientes de rede:** Quando o modo de pareamento padrão falha, o Modo AP oferece uma via de conexão mais confiável, aumentando a universalidade do produto.

## Dimensões do Módulo

*22.3mm x 18mm x 43mm*

---

# Manual  - EKAZA Interruptor Mini Módulo WiFi  Inteligente 2/3/4CH T309xWB

Link do manual: https://suporte.ekaza.com.br/helpdesk/attachments/67131735254

##INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA E CONHECIMENTO TÉCNICO, É RECOMENDADO SEGUIR AS LEIS LOCAIS, CÓDIGOS ELÉTRICOS NACIONAIS E REGULAÇÕES LOCAIS. CASO NÃO TENHA CERTEZA OU ESTEJA DESCONFORTÁVEL EM REALIZAR A INSTALAÇÃO, PROCURE UM ELETRICISTA QUALIFICADO.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE A ALIMENTAÇÃO NO DISJUNTOR OU PAINEL DE FUSÍVEIS ANTES DE CONECTAR OS FIOS. NÃO CONECTAR FIOS COM A ENERGIA LIGADA, EVITANDO LESÕES PESSOAIS OU DANOS AO APARELHO.

**IMPORTANTE:**

A POTÊNCIA MÁXIMA (CARGA CONTROLADA) NÃO DEVERÁ EXCEDER 10A (TOTAL) / 150W (LED) EM 110V POR SEÇÃO.

### Passo 1

*   Desligue o disjuntor e use o testador elétrico para identificar o fio fase e conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

### Passo 2

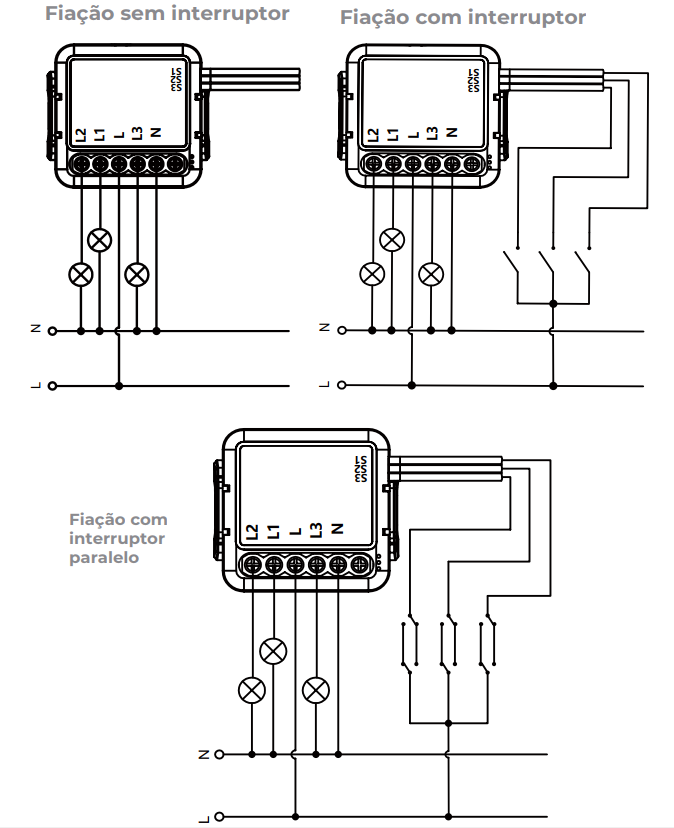

*   Siga o diagrama de fiação para conectar os fios do interruptor aos fios na caixa de parede com os condutores de fio.

*(Diagramas: Fiação sem interruptor, Fiação com interruptor, Fiação com interruptor paralelo)*

### Passo 3

*   Monte o interruptor e encaixe na parede. Ligue a energia novamente no disjuntor.

---

## PREPARAÇÃO

1.  **Registre ou faça o login na conta**

    *Escaneie o código QR para ir para o download.*

2.  **Configure o APP para o interruptor**

    *   Certifique-se de que o interruptor foi conectado com eletricidade.

    *   Certifique-se de que seu celular foi conectado ao Wi-Fi e é capaz de se conectar à internet.

    *   **ATIVE O BLUETOOTH**

        Verificar de que seu smartphone está com Bluetooth ativado.

---

## ADICIONANDO NO APLICATIVO

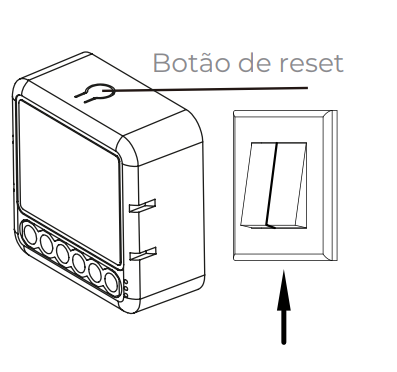

1. **Como RESET Mini Módulo WIFI**

 **Pressione a tecla reset por cerca de 10 segundos ou Ligue/Desligue o interruptor tradicional por 5 vezes** até que a luz indicadora dentro do módulo esteja piscando rapidamente para emparelhamento.

    *(Botão de reset indicado na imagem do módulo)*

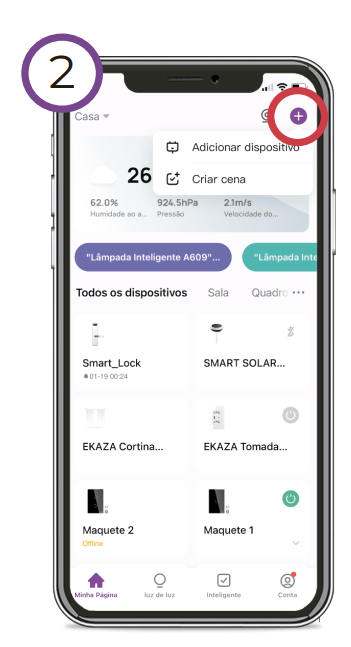

2.  Em seu smartphone toque no botão "+" no canto superior direito. Em seguida toque em "Adicionar Dispositivo".

    *(Tela do app mostrando o botão "+")*

3.  O produto aparecerá automaticamente, toque em "Adicionar".

    *(Tela do app mostrando o dispositivo encontrado automaticamente)*

4.  Entre com sua rede Wi-Fi. Em seguida, toque em "Próximo", espere alguns segundos até o dispositivo configurar, pronto seu interruptor está adicionado.

    *(Tela do app solicitando dados da rede Wi-Fi)*

---

## PROBLEMAS COM A CONEXÃO WI-FI

Caso tenha problemas para se conectar ao Wi-Fi, tente alterar o modo de configuração de rede para o modo AP.

### Entre no modo de Rede AP no Interruptor

1.  Ligue/Desligue o interruptor por 5 vezes até que a luz indicadora dentro do módulo esteja piscando rapidamente para emparelhamento.

2.  Inicie o aplicativo e toque no botão "+" no topo canto direito para adicionar um dispositivo.

3.  Selecione manualmente, "Interruptor" e depois "Interruptor Touch Wi-Fi".

4.  Entre com sua rede Wi-Fi. Em seguida, toque em "Próximo".

5.  No canto superior direito, selecione a opção "Modo AP".

6.  Toque em "Confirmar se o indicador está piscando" e toque em "Próximo".

7.  Toque em "conecte-se agora" para poder entrar no hotspot do dispositivo.

8.  Configuração WLAN aberta; conectar com "SmartLife-xxxx".

9.  Espere alguns segundos até finalizar de carregar, em seguida toque em "Feito".

---

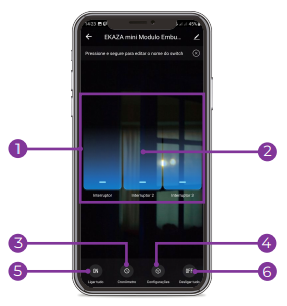

## FUNÇÕES

1.  **Ligar/Desligar:** Pressione para acionar.

2.  **Alterar o nome:** Pressione e segure o botão para alterar o nome do botão.

3.  **Adicionar Cronômetro:** Defina contagem regressiva, agende horários específicos.

4.  **Configurações:** Estado do relé, Tipo de Interruptor.

5.  **Ligar todos:** os dispositivos configurados no interruptor.

6.  **Desligar todos:** os dispositivos configurados no interruptor.

---

## ASSOCIAÇÃO MULTI-CONTROLE

**COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:**

NOTA: Por favor, confirme que você concluiu com sucesso o método de link WiFi acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1.  WiFi adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

    **NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

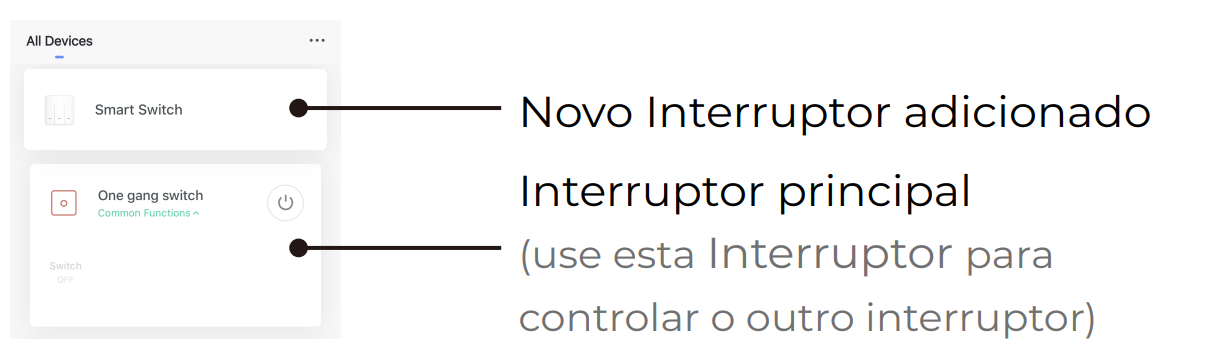

2.  Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação.



    *   Novo Interruptor adicionado

    *   Interruptor principal (use este Interruptor para controlar o outro interruptor)

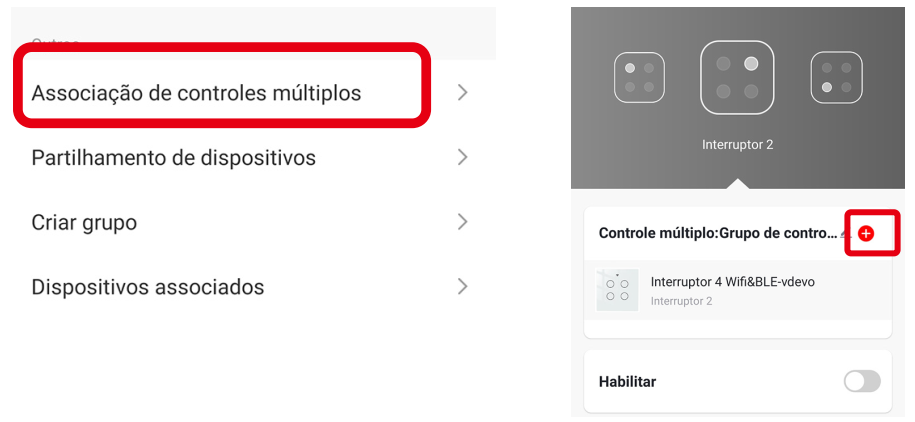

3.  Clique no ícone de lápis (editar) no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

4.  Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5.  Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

    *   Interruptor Principal

    *   Interruptor Associado

    *   Habilite a Função (Toggle)

    Observação: confirma se a chave associada está habilitada.

6.  Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.
