## Dimensões do Módulo

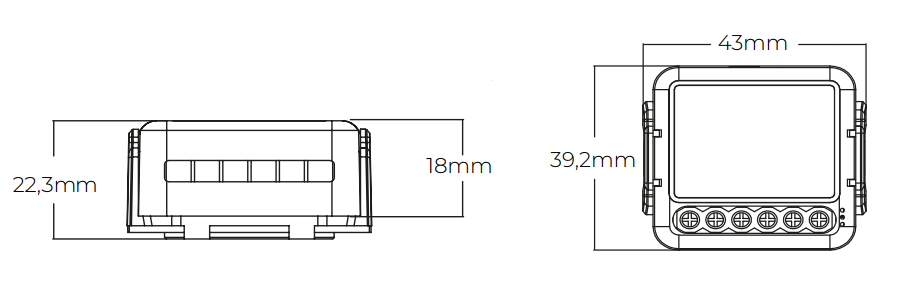

*22.3mm x 18mm x 43mm*

---

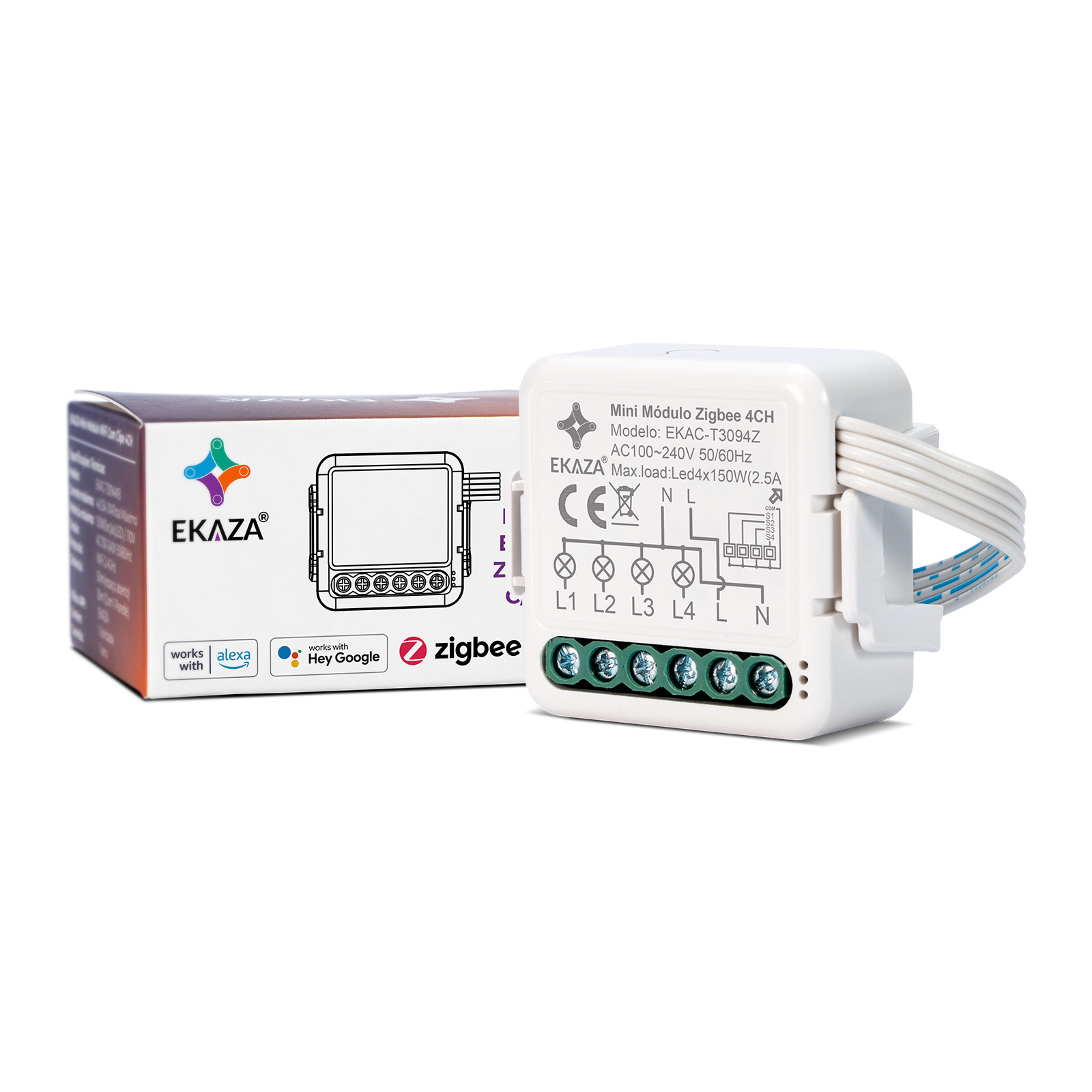

# Manual EKAZA Mini Relé Módulo Zigbee 3.0 EKAC-T309xZ

Link do manual https://suporte.ekaza.com.br/helpdesk/attachments/67131736515

##  INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES OU PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **10A (TOTAL)** E **150 W (LED)** EM 110 V POR SEÇÃO.

### Passo 1

Desligue o disjuntor e use o testador elétrico para testar a energia.

Certifique-se de que o disjuntor esteja desligado antes de conectar a fiação.

### Passo 2

*   Remova a placa de parede existente, ligue a energia no disjuntor e use um testador elétrico para verificar qual fio é o fio fase; o testador piscará e/ou tocará quando chega perto de um fio fase.

*   Desligue a energia do disjuntor e use o cabo elétrico/testador se a energia estiver desligada e, em seguida, puxe o interruptor existente, rotular o fio fase e outros fios, desconectar os fios do interruptor existente com um alicate.

*   Siga o diagrama de fiação para conectar os fios do interruptor aos fios na caixa de parede com os condutores de fio.

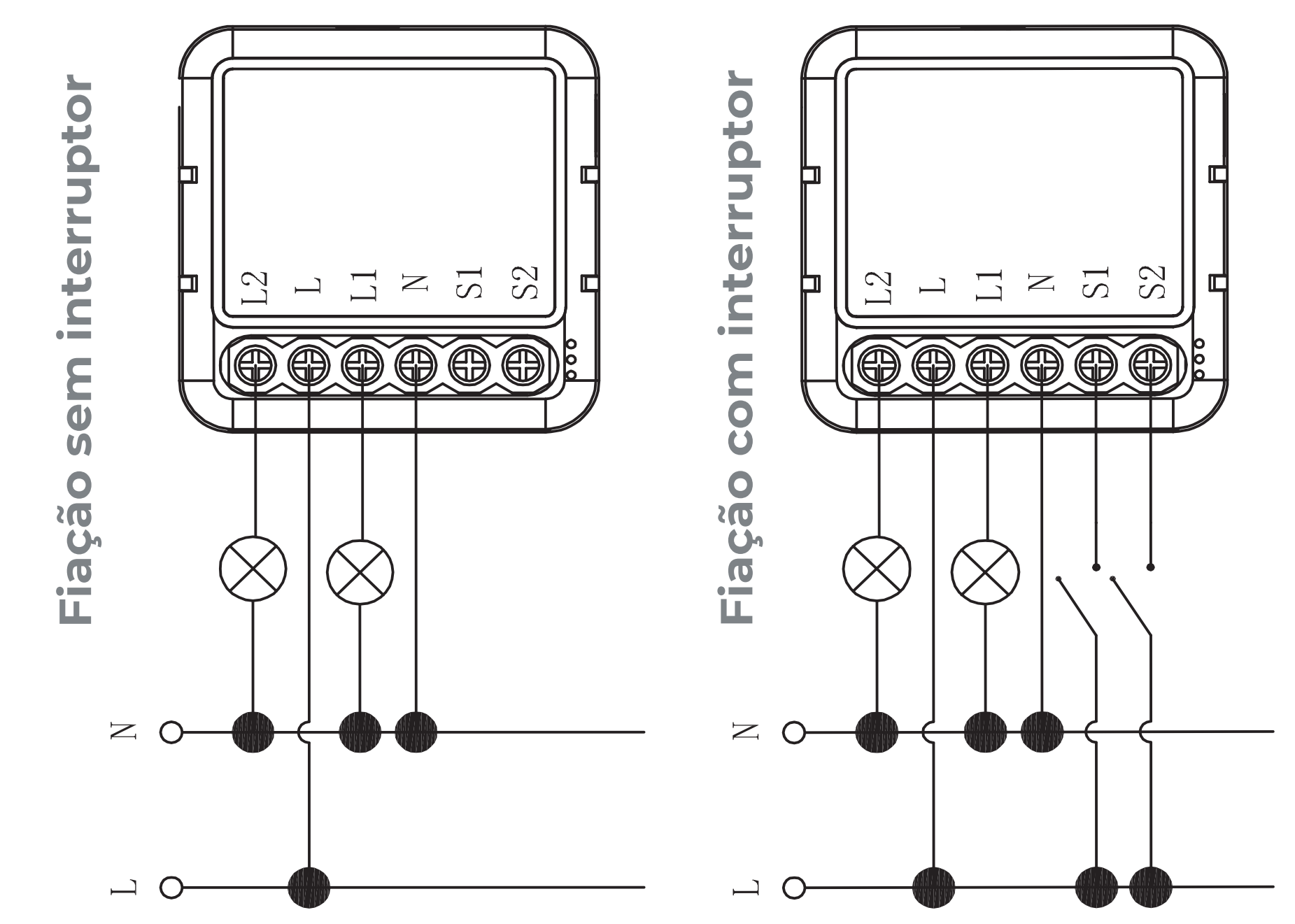

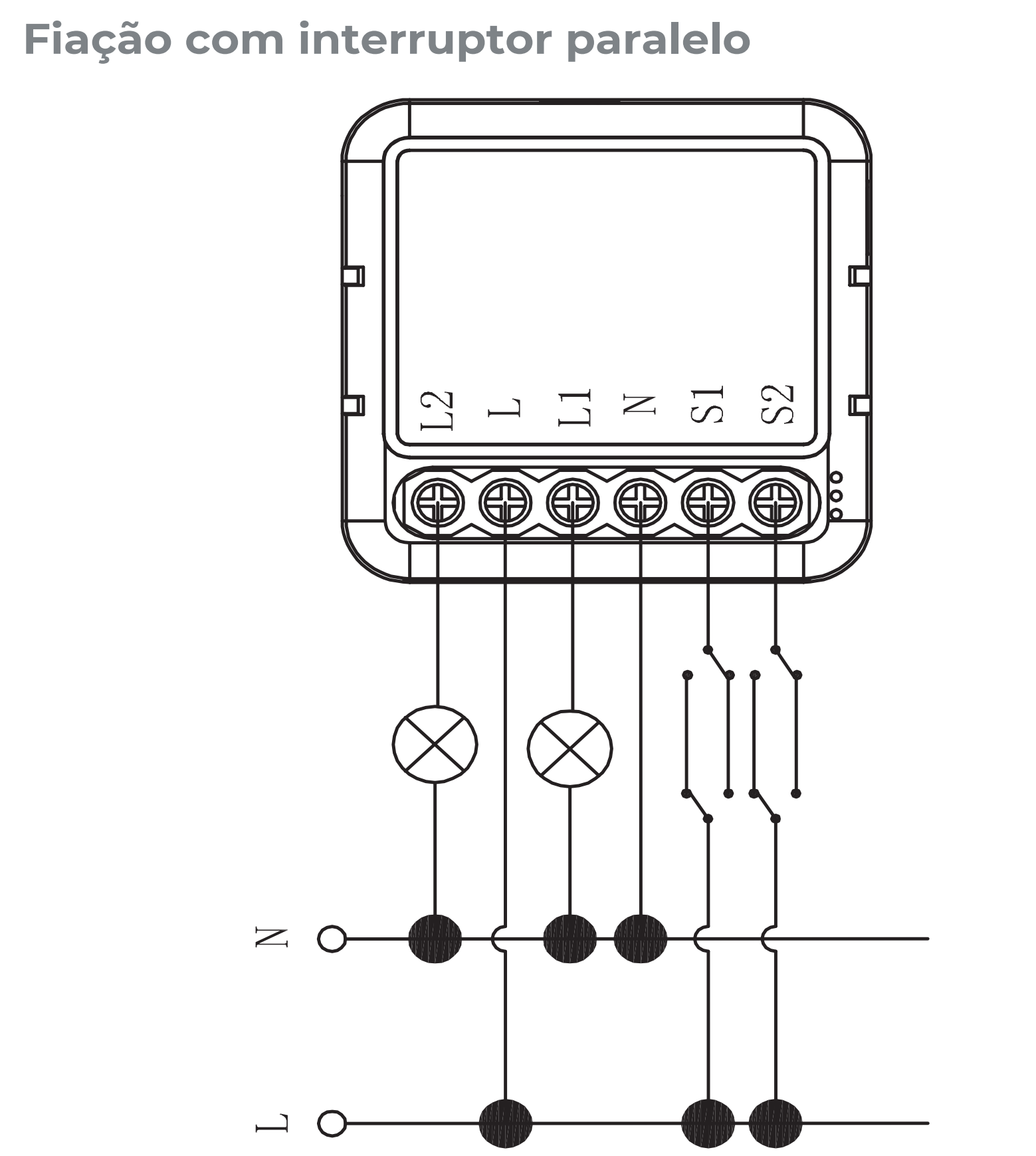

*(Diagramas: Fiação sem interruptor, Fiação com interruptor, Fiação com interruptor paralelo)*

### Passo 3

*   Monte o interruptor com os parafusos fornecidos e encaixe na parede.

### Passo 4

*   Ligue a energia novamente no disjuntor e depois ligue a luz acenderá.

---

## CONFIGURAR HUB ZIGBEE

### HUB ZIGBEE INSTALADO

O interruptor suporta apenas a rede Zigbee.

Favor usar um HUB que suporte o protocolo ZIGBEE 3.0. Recomenda-se usar o ZIGBEE HUB modelo EKVZ-T1010 da marca EKAZA. Instale o hub zigbee antes de configurar este Interruptor.

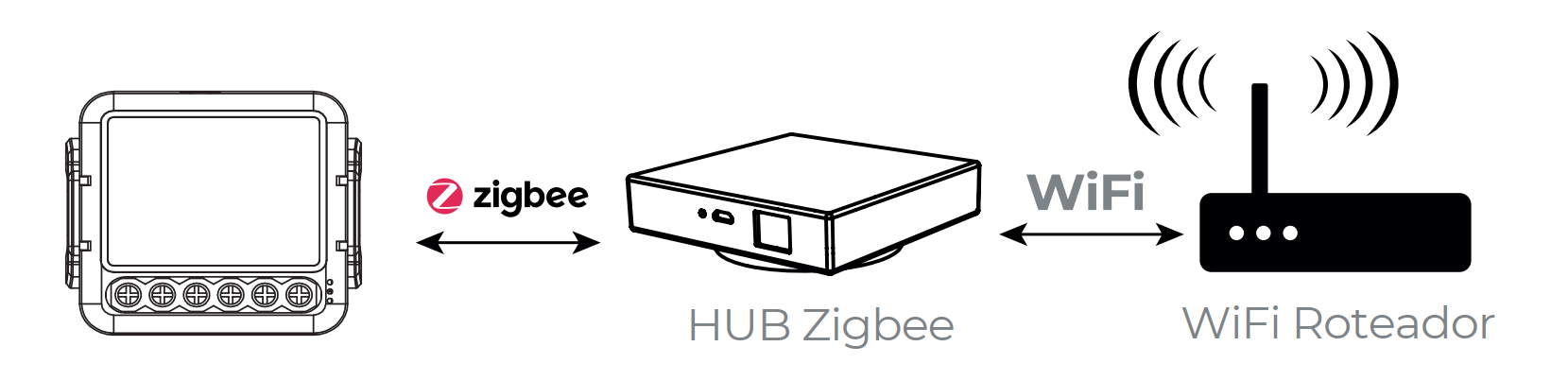

*(Ilustração mostrando: Interruptor Zigbee -> Hub Zigbee -> Roteador Wi-Fi -> Internet)*

Certifique-se de que o interruptor foi conectado com eletricidade, certifique-se de que seu celular foi conectado ao Wi-Fi e é capaz de se conectar à internet.

1.  Registre ou faça o login na conta. Configure o APP para o interruptor.

2.  Em seu smartphone toque no botão Adicionar Dispositivo no centro da tela para configurar. Se já tiver um dispositivo EKAZA, toque no botão "+" no canto superior esquerdo.

3.  Aguarde 1-3s, então o Hub será automaticamente na tela. Clique em "adicionar".

4.  Selecione seu Wifi e espere alguns segundos até a que a configuração seja concluída.

---

## RESET INTERRUPTOR

1.  Pressione a tecla reset por cerca de **10 segundos** ou Ligue/Desligue o interruptor tradicional por **5 vezes** até que a luz indicadora dentro do módulo esteja piscando rapidamente para emparelhamento.

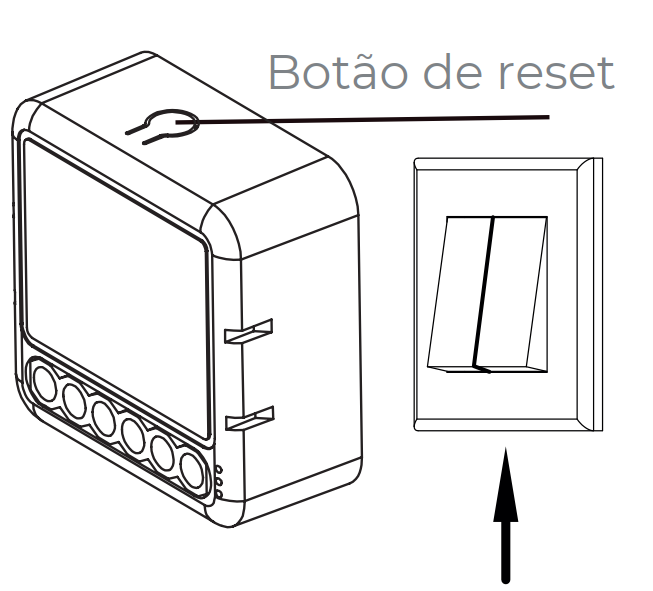

    *(Botão de reset indicado na imagem do módulo)*

---

## CONFIGURAR INTERRUPTOR

### ENTRAR NO MODO DE CONFIGURAÇÃO:

1.  A luz indicadora dentro do módulo esteja piscando rapidamente para emparelhamento.

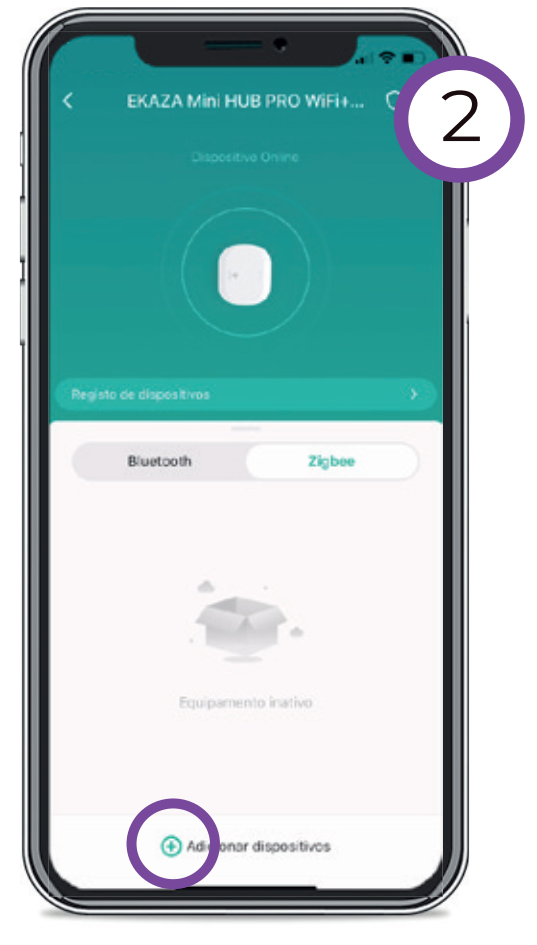

2.  Entre no Hub já configurado para adicionar o Interruptor EKAZA. Selecione a aba Zigbee e Toque em "Adicionar dispositivos".

    ![Configurar Interruptor - Hub e Adicionar]

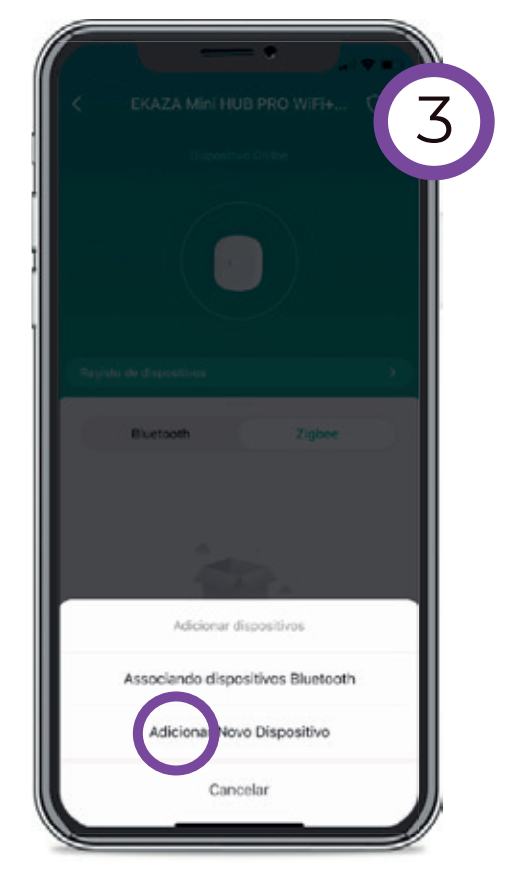

3.  Toque em "Adicionar Novo Dispositivo".

![Configurar Interruptor - Adicionar Novo]

4.  O dispositivo será detectado, automaticamente aguarde alguns segundos para o interruptor ser configurado e estará pronto para seu uso.

---

## ASSOCIAÇÃO MULTI-CONTROLE

### USAR A ASSOCIAÇÃO MULTI-CONTROLE:

NOTA: Por favor, confirme que você concluiu com sucesso o método de link do interruptor ao hub acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1.  Adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

    **NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

2.  Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação.

    ![Associação Multi-Controle - Dispositivos Zigbee]

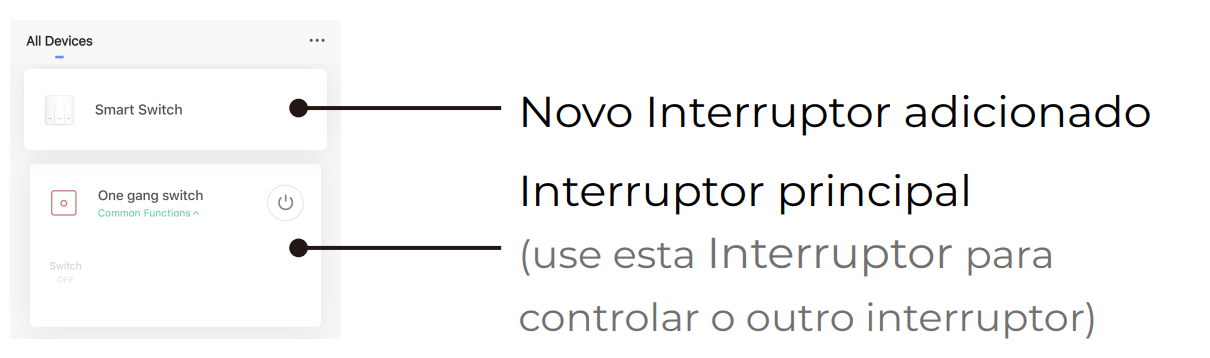

    *   Novo Interruptor adicionado

    *   Interruptor principal (use este Interruptor para controlar o outro interruptor)

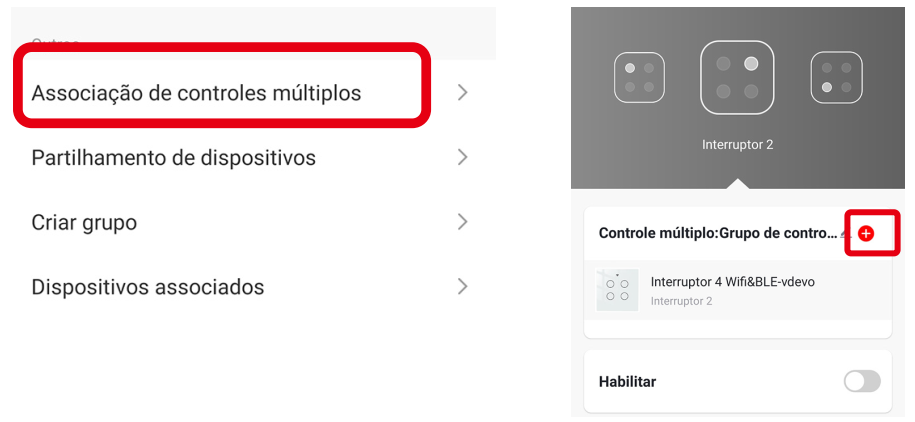

3.  Clique no ícone de lápis (editar) no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

4.  Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5.  Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

    ![Associação Multi-Controle - Vinculados Zigbee]

    *   Interruptor Principal

    *   Interruptor Associado

    *   Habilite a Função (Toggle)

    Observação: confirme se a chave associada está habilitada.

6.  Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.

## RESOLUÇÕES E FAQ

O que devo fazer quando o processo de configuração do dispositivo falhou?

Você poderá:

*   Verifique se o interruptor está ligado ou não.

*   Verifique se o seu dispositivo móvel está conectado à HUB Zigbee 3.0.

*   Verifique sua conectividade de rede.

*   Verifique se o roteador está funcionando corretamente: Se o roteador for roteador de banda dupla, selecione a rede 2.4GHz e adicione o Interruptor. Ative a função de transmissão do roteador. Configure o método de criptografia como WPA2-PSK e o tipo de autorização como AES ou defina ambos como auto. O modo sem fio não deve ser apenas 11n.

*   Verifique há interferência de Wi-Fi ou mude o Interruptor para outro local se possível dentro do alcance do sinal. Verifique se os dispositivos conectados no roteador atingem o limite de quantidade. Tente desativar a função Wi-Fi e verifique se o roteador não está proibindo o Interruptor da conexão. Verifique se a função de filtragem MAC sem fio do roteador está ativada. Remova o dispositivo da lista de filtros e certifique-se de que o roteador não esteja proibindo o Interruptor da conexão.

---

## Principais Pontos de Venda do EKAZA Mini Relé Módulo Zigbee 3.0

1.  **Tecnologia Zigbee 3.0:** Conexão mais estável, eficiente em energia, menor congestionamento da rede Wi-Fi e capacidade de rede mesh, ideal para casas inteligentes com múltiplos dispositivos.

2.  **Controle Paralelo Inteligente Facilitado (Multi-Controle):** Permite criar interruptores paralelos (three-way) ou controlar a mesma luz de múltiplos pontos sem a necessidade de refazer a fiação elétrica existente, uma grande vantagem para reformas ou casas já construídas.

3.  **Upgrade Inteligente e Discreto:** Sendo um módulo embutido de tamanho mini, permite manter os espelhos de interruptor originais, preservando a estética do ambiente enquanto adiciona funcionalidade inteligente de forma "invisível".

4.  **Controle Duplo em Um Único Módulo:** Capacidade de controlar dois circuitos de iluminação ou aparelhos de forma independente com um único dispositivo, oferecendo uma solução econômica e eficiente em termos de espaço para locais com múltiplas luzes.
