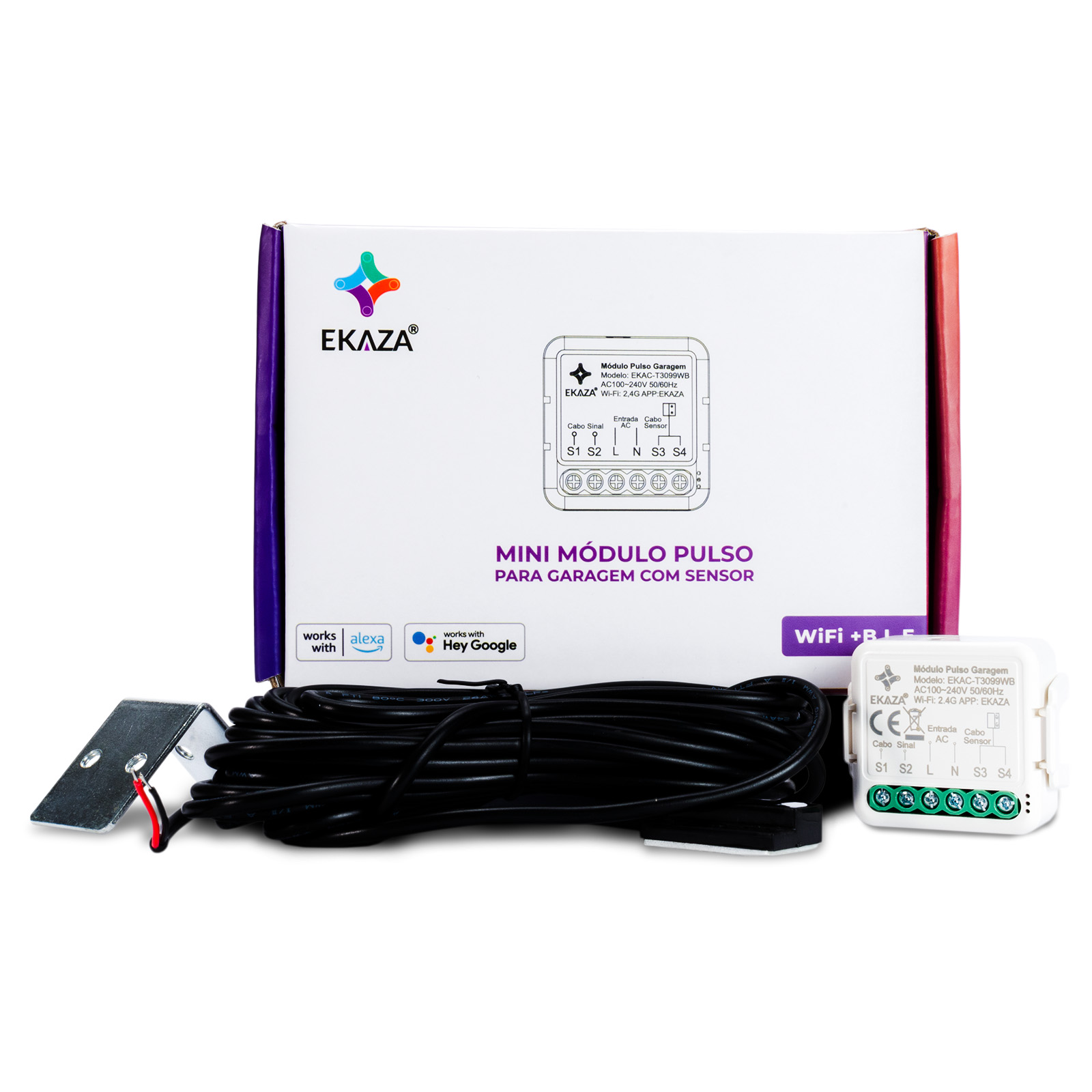

# EKAZA Mini Modulo Interruptor Pulso com sensor de garagem T3099WB

## Modelo de Produto: EKAC-T3099WB

# Descrição do produto

## CONTROLE TOTAL DO PORTÃO DE GARAGEM

## AGENDAMENTO DE HORÁRIOS E HISTÓRICO DE AÇÕES

## AUTOMAÇÃO INTELIGENTE COM CENAS PERSONALIZADAS

## FUNCIONALIDADES AVANÇADAS:

## ESPECIFICAÇÕES:

## CONECTIVIDADE:

## COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

## APLICATIVO EKAZA:

## CONTEÚDO DA EMBALAGEM:

#  Manual de Usuário - EKAZA MINI MÓDULO PULSO PARA GARAGEM COM SENSOR

## Modelo de Produto: EKAC-T3099WB

Link do manual:  https://suporte.ekaza.com.br/helpdesk/attachments/67131819627

## AVISO - ANTES DA INSTALAÇÃO

*   **AVISO DE RISCO DE CHOQUE:** ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

*   **ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.**

### CUIDADOS COM A INSTALAÇÃO:

DESLIGUE OS DISJUNTORES DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

---

## INSTALAÇÃO FÍSICA

### Passo 1

Desligue o disjuntor e use o testador elétrico para testar a energia. Certifique-se de que o disjuntor esteja desligado antes de conectar a fiação.

### Passo 2

1.  Desligue a energia do disjuntor e use o testador elétrico se a energia estiver desligada.

2.  Se houver um interruptor de parede existente para o motor da garagem: puxe o interruptor existente, rotule o fio fase e outros fios, desconecte os fios do interruptor existente com um alicate.

3.  Siga o diagrama de fiação para conectar os fios do Mini Módulo Pulso aos fios do motor da garagem, ao interruptor de parede (se houver) e ao sensor de porta.

    **Conexões do Módulo:**

    *   N, L: Alimentação (Neutro e Fase)

    *   S1, S2: Conexão para o interruptor de parede (opcional)

    *   S3, S4: Conexão para o Cabo do Sensor

### Passo 3: Instalação do Sensor

*   Faça esta instalação **depois de adicionar o Mini Módulo Pulso ao seu aplicativo com sucesso.**

*   **Mantenha a porta da garagem fechada durante a instalação do sensor.**

*   Conecte o sensor à porta da garagem conforme ilustrado. O sensor possui duas partes: uma fixa na parede/batente e outra na parte móvel da porta.

    *   Sensor com cabo (parte maior)

    *   Sensor sem cabo (parte menor)

*   O Cabo Sensor do módulo é conectado ao Motor da Garagem e ao Interruptor de Parede (se aplicável).

    *   *Se for difícil de instalar com parafusos, você pode usar fita adesiva 3M para finalizar, ou você pode usar ambos para uma fixação mais forte.*

---

## PREPARAÇÃO PARA CONFIGURAÇÃO NO APP

1.  **Baixe o App EKAZA:**

    *   Procure por "EKAZA" na App Store (iOS) ou Google Play (Android).

    *   Ou escaneie o QR Code no manual.

2.  **Registre ou faça o login na conta.**

3.  **Configure o APP para o interruptor:**

    *   Certifique-se de que o interruptor (módulo) foi conectado com eletricidade.

    *   Certifique-se de que seu celular foi conectado ao Wi-Fi (rede 2.4GHz) e é capaz de se conectar à Internet.

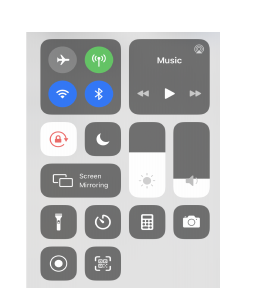

4.  **ATIVE O BLUETOOTH:**

    *   Verificar de que o Bluetooth do seu smartphone está ativado. Isso facilita a descoberta do dispositivo.

---

## WI-FI 2.4GHZ

*   O interruptor (módulo) suporta apenas a rede 2.4GHz. Se você tiver conectado à rede 5G, desconecte a rede 5G primeiro e conecte a rede 2.4GHz.

*   Se você encontrar problemas durante o processo de configuração ou estiver usando um roteador Vivo, favor configure o método de criptografia como WPA/WPA2-PSK e o tipo de autorização como AES ou defina ambos como auto.

*   *Para mais informações sobre a configuração do roteador, por favor, consulte a seção de FAQ em APP EKAZA ou visite suporte.ekaza.com.br.*

---

## RESET MÓDULO (ENTRAR EM MODO DE EMPARELHAMENTO)

1.  Pressione a tecla Reset no módulo por cerca de 10 segundos.

    OU

2.  Pressione o interruptor on/off conectado ao módulo (se houver) 5 vezes. Em seguida, a luz conectada ao módulo (se houver uma) ou a luz indicadora dentro do módulo piscará rapidamente para emparelhamento.

---

## CONFIGURAR MODO WI-FI (ADICIONAR AO APP EKAZA)

1.  Tenha certeza de que o módulo Interruptor esteja conectado corretamente na energia e em modo de emparelhamento (LED piscando rapidamente).

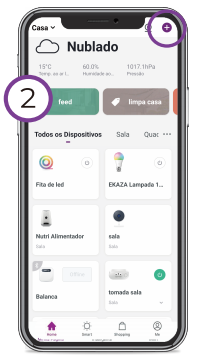

2.  Em seu smartphone, abra o App EKAZA.

    *   Se o Bluetooth estiver ativo, o dispositivo pode ser descoberto automaticamente. Uma página de prompt será exibida. Clique em "Ir para adicionar".

    *   Caso contrário, toque no botão "+" no canto superior esquerdo. Em seguida, encontre e selecione "Portão de Garagem (Wi-Fi + BLE)" ou similar na lista de dispositivos.

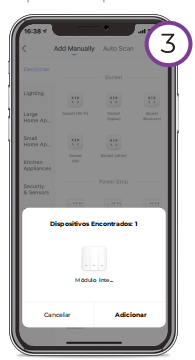

3.  Aguarde 1-3s. Se a descoberta foi automática, o dispositivo já aparecerá.

4.  Na tela seguinte, digite o nome da rede Wi-Fi (2.4GHz) e a senha. Em seguida, selecione o botão próximo.

    *Lembrete: Você deve conectar na rede Wi-Fi de 2.4GHz.*

5.  Será necessário esperar alguns segundos para que o dispositivo seja adicionado na rede Wi-Fi e esteja pronto para ser usado. (Se o processo falhar, repita os passos anteriores, verificando o modo de emparelhamento e a rede Wi-Fi).

    Para finalizar, dê um nome para o dispositivo e indique o cômodo em que ele foi instalado para ser mais fácil identificá-lo.

---

## FUNÇÕES (VISÃO GERAL NO APP)

*   **Controle Principal:** Botão grande para Abrir/Parar/Fechar o portão.

*   **Status da Porta:** Indica se a porta está Aberta, Fechada ou em Movimento.

*   **Histórico:** Registro de aberturas e fechamentos.

*   **Configurações:** Acesso a opções adicionais como notificação de status, tempo de motor, etc.

---

## RESOLUÇÕES E FAQ

**O que devo fazer quando o processo de configuração do dispositivo falhou?**

Você poderá:

*   Verifique se o interruptor (módulo) está ligado ou não.

*   Verifique sua conectividade de rede.

*   Verifique se o roteador está funcionando corretamente:

    *   Se o roteador for roteador de banda dupla, selecione a rede 2.4GHz e adicione o Interruptor.

    *   Ative a função de transmissão do roteador.

    *   Configure o método de criptografia como WPA2-PSK e o tipo de autorização como AES ou defina ambos como auto.

    *   O modo sem fio não deve ser apenas 11n.

*   Verifique se há interferência de Wi-Fi ou mude o Interruptor para outro local se possível dentro do alcance do sinal.

*   Verifique se os dispositivos conectados no roteador atingem o limite de quantidade. Tente desativar a função Wi-Fi de alguns dispositivos não utilizados.

*   Verifique se o roteador não está proibindo o Interruptor da conexão (por exemplo, por filtragem de MAC).

*   Verifique se a função de filtragem MAC sem fio do roteador está ativada. Remova o dispositivo da lista de filtros e certifique-se de que o roteador não esteja proibindo o Interruptor da conexão.

---
