# EKAZA Interruptor Inteligente Dimmer Touch 2.5D WiFi EKAT-T3073-1WB / EKAT-T3073-1PB

## Modelo do Produto :

- EKAT-T3073-1WB

- EKAT-T3073-1PB

## Descrição do produto

ATENÇÃO! REQUER FIO NEUTRO!

ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V

### CONTROLE DE ILUMINAÇÃO PERSONALIZADO

O Interruptor Inteligente Dimmer Touch 2.5D WiFi oferece um controle refinado sobre a iluminação do seu ambiente. Com seu design moderno em vidro temperado 2.5D, ele permite não apenas ligar e desligar, mas também ajustar a intensidade das luzes, criando a atmosfera perfeita para qualquer ocasião.

### TECNOLOGIA TOUCH E DESIGN ELEGANTE

Equipado com botões touch sensíveis ao toque e acabamento premium em vidro temperado, este interruptor traz uma experiência de uso intuitiva e elegante. O acabamento 2.5D proporciona bordas arredondadas, aumentando conforto ao tocar.

### AUTOMAÇÃO E AGENDAMENTO INTELIGENTE

Com o agendamento de horários, você pode programar as luzes para acenderem ou apagarem automaticamente, otimizando o consumo de energia e aumentando a segurança. A função de controle remoto via smartphone e a compatibilidade com assistentes virtuais permitem que você ajuste a iluminação de qualquer lugar.

### CENAS PERSONALIZADAS PARA QUALQUER MOMENTO

Crie cenas de automação que combinam iluminação e outros dispositivos inteligentes. Por exemplo, ao selecionar a "Cena Cinema", o interruptor ajusta a luz para um nível suave, criando a atmosfera perfeita para assistir a um filme.

### FUNCIONALIDADES AVANÇADAS:

• Dimerização: Controle a intensidade da luz deslisando o deno no painel touch e ajuste a seu gosto.

• Paralelo Virtual: Conecte e controle múltiplos interruptores em um único comando.

• Controle de Grupos: Agrupe luzes e outros dispositivos para serem controlados simultaneamente.

• Compatibilidade Completa: Funciona com Alexa e Google Assistente, proporcionando controle por voz.

## ESPECIFICAÇÕES:

• Modelo: EKAT-T3073

• Tensão: 110~240V AC, 50~60 Hz

• Corrente: 2A/Seção, 10A Total Máxima

• Potência: LED 150W Total Máxima

• Conexão: Wi-Fi 2.4GHz

• Distância: 20m (Espaço aberto) ~ 5m (Com parede)

• Material: Vidro Temperado, ABS Retardante a chamas.

• Anatel: TYWE3S | 15682-21-11765

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

## CONECTIVIDADE:

• Conexão: Wi-Fi 2.4GHz

## COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

## APLICATIVO EKAZA:

Disponível para Android e iOS

## CONTEÚDO DA EMBALAGEM:

• 1x Interruptor Inteligente Dimmer Touch 2.5D WiFi

• 1x Manual

# Manual de Usuário - ΕΚΛΖΑ INTERRUPTOR DIMMER INTELIGENTE 4x2 Painel Touch 2.5D

Link do manual : https://suporte.ekaza.com.br/helpdesk/attachments/67131827815

## AVISO - ANTES DA INSTALAÇÃO

*   **AVISO DE RISCO DE CHOQUE:** ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

*   **ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.**

### CUIDADOS COM A INSTALAÇÃO:

DESLIGUE OS DISJUNTORES DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

### IMPORTANTE:

A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **150 W (TOTAL)** e devem ser compatíveis com dimerização.

---

## INSTALAÇÃO FÍSICA

### Passo 1

Desligue o disjuntor e use o testador elétrico para conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

### Passo 2

Cuidadosamente remova o painel de vidro do interruptor. (Instrução de ABRIR no painel de vidro).

### Passo 3

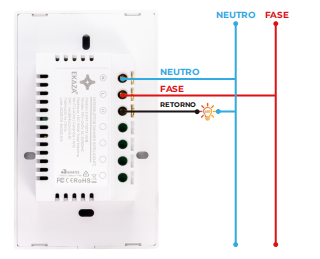

Realize a instalação conforme a figura a seguir. Conecte os fios de Fase (L), Neutro (N) e Retorno da Lâmpada (L1) aos terminais correspondentes no interruptor.

### Passo 4

Monte o interruptor com os parafusos fornecidos e encaixe na parede. Ligue a energia novamente no disjuntor.

---

## PREPARAÇÃO PARA CONFIGURAÇÃO NO APP

1.  **Baixe o App EKAZA:**

    *   Procure por "EKAZA" na App Store (iOS) ou Google Play (Android).

    *   Ou escaneie o QR Code no manual.

2.  **Registre ou faça o login na conta.**

3.  **Configure o APP para o interruptor:**

    *   Certifique-se de que o interruptor foi conectado com eletricidade.

    *   Certifique-se de que seu celular foi conectado ao Wi-Fi (rede 2.4GHz) e é capaz de se conectar à Internet.

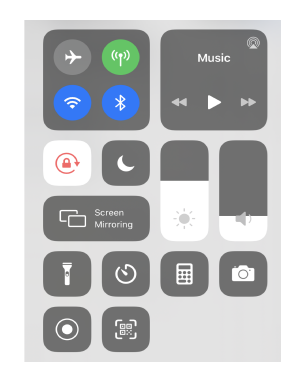

4.  **ATIVE O BLUETOOTH:**

    *   Verificar de que o Bluetooth do seu smartphone está ativado. Isso facilita a descoberta do dispositivo.

---

## ADICIONANDO NO APLICATIVO (MODO PADRÃO - EZ MODE)

1.  Pressione e segure o botão ligar/desligar do interruptor por aproximadamente 6 segundos até que o indicador LED do Wi-Fi pisque rapidamente.

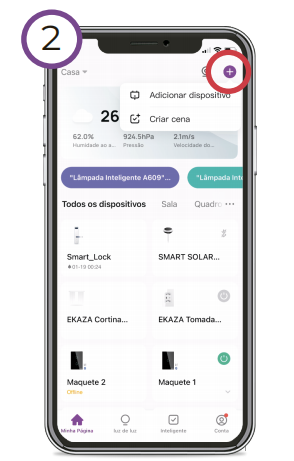

2.  Em seu smartphone, abra o App EKAZA e toque no botão "+" no canto superior direito. Em seguida toque em "Adicionar Dispositivo".

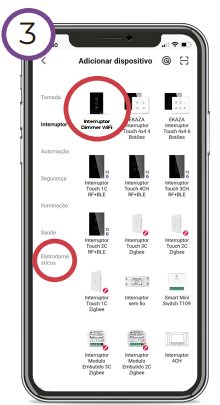

3.  Selecione a categoria "Interruptor" e toque em "Interruptor Dimmer Wi-Fi".

    *Alternativamente, se o Bluetooth estiver ativo, o dispositivo pode ser descoberto automaticamente.*

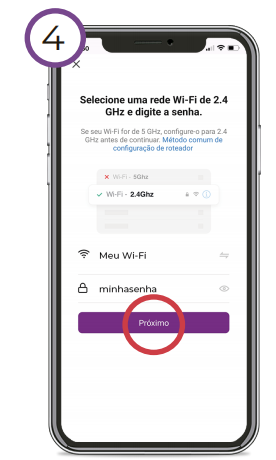

4.  Entre com sua rede Wi-Fi (2.4GHz) e senha. Em seguida, toque em "Próximo". Espere alguns segundos até o dispositivo configurar. Pronto, seu interruptor está adicionado.

---

## PROBLEMAS COM A CONEXÃO WI-FI (MODO AP)

Caso tenha problemas para se conectar ao Wi-Fi no modo padrão (EZ Mode), tente alterar o modo de configuração de rede para o modo AP.

1.  **Entre no modo de Rede AP no Interruptor:**

    Pressione e segure o botão Ligar/Desligar do interruptor por 6 segundos até que o indicador verde pisque rapidamente. Em seguida, pressione e segure novamente por mais 6 segundos até o indicador piscar lentamente.

2.  No App EKAZA, toque no botão "+" no topo do canto direito para adicionar o dispositivo.

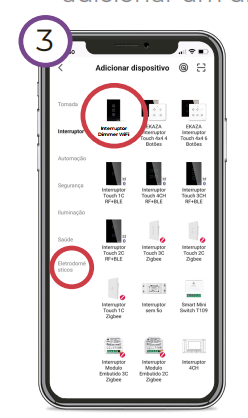

3.  Selecione manualmente: "Interruptor" e depois "Interruptor Dimmer Wi-Fi".

4.  Entre com sua rede Wi-Fi (2.4GHz) e senha. Em seguida, toque em "Próximo".

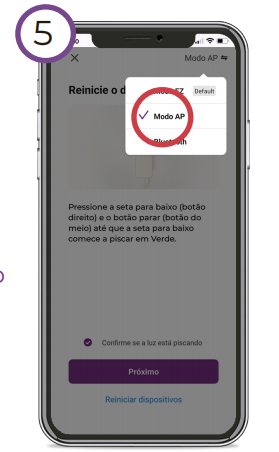

5.  No canto superior direito da tela do App, selecione a opção "Modo AP".

6.  Toque em "Confirmar se o indicador está piscando" (lentamente) e toque em "Próximo".

7.  Toque em "Conecte-se agora" para poder entrar no hotspot do dispositivo.

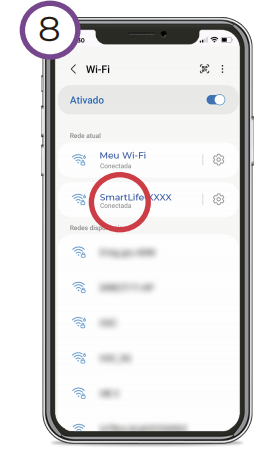

8.  Nas configurações de Wi-Fi do seu smartphone, conecte-se à rede "SmartLife-xxxx" ou "EKAZA_AP_xxxx".

9.  Volte ao App EKAZA. Espere alguns segundos até finalizar de carregar, em seguida toque em "Feito".

---

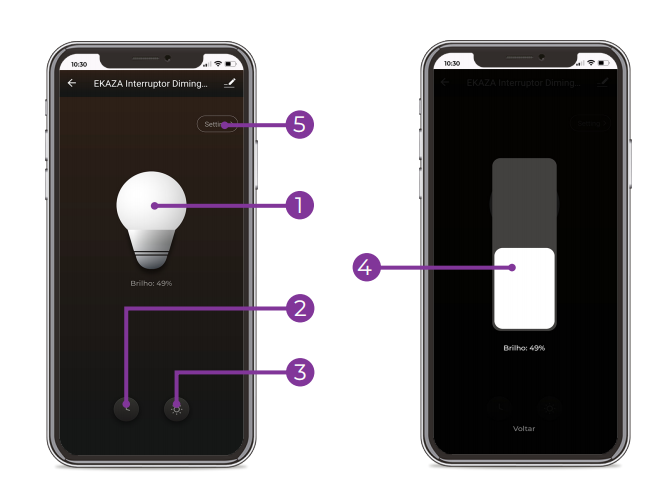

## FUNÇÕES

*   **Ligar/Desligar:** Pressione para acionar a luz.

*   **Agenda:** Agende horários específicos, para ligar ou desligar.

*   **Brilho:** Entre na aba de ajuste de brilho no app.

*   **Ajuste de Brilho:** Ajuste o brilho desejado (deslizando o controle ou usando os botões + / -).

*   **Configurações:** Entra nas configurações avançadas (ex: status do relé, modo de luz de fundo, etc.).

---

## ASSOCIAÇÃO MULTI-CONTROLE

**COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:**

(Permite que este dimmer controle ou seja controlado por outro interruptor EKAZA inteligente na mesma rede, sem fiação física entre eles para controle paralelo)

**NOTA:** Por favor, confirme que você concluiu com sucesso o método de link Wi-Fi acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1.  Adicione outro Interruptor inteligente EKAZA (que suporte associação multi-controle) ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

    **NOTA:** Não há necessidade de conectar o novo switch adicionado à luz para esta função, apenas os fios L e N (Fase e Neutro) são necessários para a fiação do segundo interruptor.

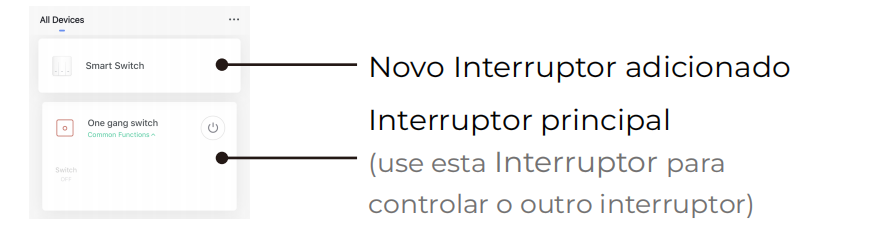

2.  Você verá dois dispositivos no APP. Clique no interruptor principal (o dimmer que está conectado à luz) para entrar em suas configurações, e depois na próxima operação de associação.

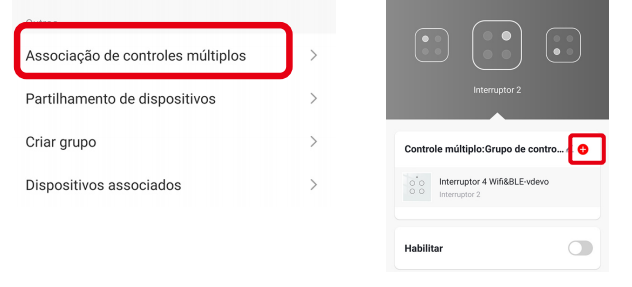

3.  Clique no ícone de edição (lápis) no canto superior direito e escolha "Associação Multi-Controle" (Multi-control association) e, em seguida, clique em "+" no canto direito para adicionar uma associação.

4.  Escolha o interruptor que deseja associar (o segundo interruptor). Em seguida, escolha o botão do interruptor (do segundo interruptor) que deseja que controle a mesma luz que o dimmer principal.

5.  Volte para a página anterior. Você verá dois itens na página: um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

    *   Interruptor Principal

    *   Interruptor Associado

    *   Habilite a Função (certifique-se que está ativa)

    Observação: Confirme se a chave associada está habilitada.

6.  Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima.
