Modelo do Produto:EKHY-T109-WB

Descrição do produto

ATENÇÃO! REQUER FIO NEUTRO! ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V

MINI MÓDULO PARALEO 1 CANAL WIFI

O Interruptor Mini Módulo Paralelo 1 Canal WiFi EKAZA é a solução perfeita para automatizar o controle de iluminação de sua casa. Com ele, você pode controlar suas luzes remotamente através do aplicativo no smartphone, oferecendo praticidade e conforto em suas mãos.

CONTROLE REMOTO E VOZ

Com a conexão WiFi e Bluetooth integradas, você pode controlar suas luzes remotamente pelo aplicativo EKAZA, além de utilizar comandos de voz com assistentes virtuais como Alexa e Google Assistente para maior comodidade.

PARALELO FÍSICO

A função de paralelo físico permite controlar a mesma iluminação a partir de diferentes interruptores, ideal para escadas ou corredores.

AGENDAMENTOS

Programe horários específicos para ligar ou desligar as luzes, garantindo maior economia de energia e segurança.

CONTROLE DE GRUPOS

Agrupe dispositivos e controle tudo de uma vez com um simples toque ou comando de voz, facilitando a automação da sua casa.

ESPECIFICAÇÕES:

• Modelo: EKHY-T109-WB

• Marca: EKAZA

• Tensão: 100~240V AC, 50~60 Hz, Neutro/Fase

• Corrente: 16A Máxima

• Conexões: WiFi 2.4GHz + Bluetooth

• Tamanho: 41x22x41mm

• Anatel: WB2S | 10221-21-11765

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

CONECTIVIDADE:

• WiFi 2.4GHz + Bluetooth

COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

CONTEÚDO DA EMBALAGEM:

• 1x Mini Módulo Paralelo 1 Canal WiFi

• 1x Manual

##Link do manual Interruptor Mini Módulo Paralelo 16A Inteligente WiFi Alexa

## AVISO - ANTES DA INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

**ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.**

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES DO PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADAS, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER 1200 W (INCANDESCENTE) E 300 W (ECONÔMICAS) EM 220 V.

E 1000 W (INCANDESCENTE) E 300 W (ILUMINAÇÃO DE LED), EM 110 V.

## INSTALAÇÃO DO PRODUTO

1.  Antes verifique se o local de instalação possui sinal bom de sua rede Wi-Fi, utilize seu celular para essa verificação. O Interruptor deve ser instalado onde exista sinal de Wi-Fi bom;

2.  Desligue a energia no disjuntor do ambiente em que será instalado o dispositivo;

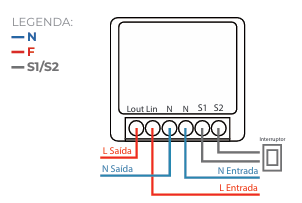

3.  Para instalar o interruptor, ligue o fio **FASE** na porta **"Lin"** do dispositivo e a saída no **"Lout"**;

4.  O fio **NEUTRO**, ligue na porta **"N"** (uma das portas "N") do dispositivo e a saída no **"N"** (outra porta "N" ou diretamente para a carga, conforme diagrama específico). (Este fio é necessário para ligar o dispositivo);

    *(Note: The text says "ligue na porta Lin do dispositivo e a saída no Lout" for Neutro, which is incorrect. Neutro connects to the N terminals. The diagram shows N In and N Out.)*

5.  O fio **S1/S2** é possível conectar com o interruptor de luz (não admite os interruptores pulsadores) ou não o conectar.

6.  Para sua segurança não conecte o cabo NEUTRO ao FASE ao dispositivo.

7.  Agora seu dispositivo está pronto para teste, ligue o disjuntor do ambiente e observe se o interruptor acendeu alguma luz (caso não acenda, refaça o passo-a-passo);

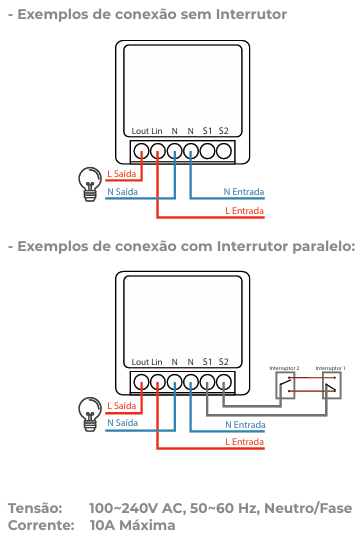

### Exemplos de Conexão

## USAR APP EKAZA

1.  Faça o download ou escaneie o código QR e instale o aplicativo EKAZA para o iOS ou o Android.

2.  Depois de baixado, o aplicativo solicitará que você registre seu dispositivo.

3.  Digite o seu e-mail e selecione o país em que vive, em seguida você criará uma senha.

## RESET INTERRUPTOR

## COMO CONFIGURAR

### Configuração: Modo Rápido (comum)

1.  Tenha certeza de que o Interruptor Mini, esteja conectado corretamente na energia.

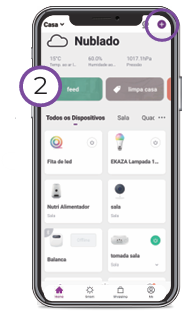

2.  Em seu smartphone toque no botão **Adicionar Dispositivo** no centro da tela para configurar o Interruptor Mini. Se já tiver um dispositivo EKAZA, toque no botão **"+"** no canto superior esquerdo.

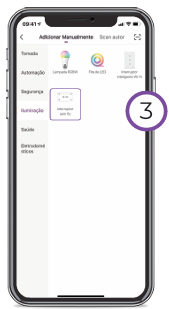

3.  Em seguida selecione no menu principal do aplicativo EKAZA o item que contém a palavra: **Iluminação**. Logo após aparecerá todos os dispositivos que poderão ser conectados, selecione o dispositivo Interruptor Mini.

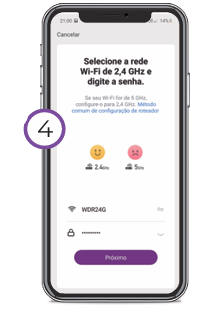

4.  Na tela seguinte, digite o nome da rede Wi-Fi e a senha. Em seguida selecione o botão próximo.

    **Lembrete:** Você deve conectar na rede Wi-Fi de **2,4GHz**.

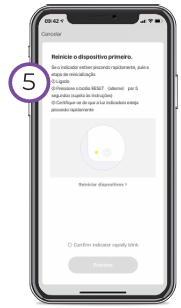

    (A luz do dispositivo deve estar piscando 2 vezes por segundo. Se ela não estiver piscando, siga o passo a passo do item mencionado neste Guia como: Redefinição de Fábrica.)

5.  Será necessário esperar alguns segundos para que o dispositivo seja adicionado na rede Wi-Fi e esteja pronto para ser usado. (Se o processo falhar, repita os passos anteriores.)

    Para finalizar, dê um nome para o dispositivo e indique o cômodo em que ele foi instalado para ser mais fácil identificá-lo.

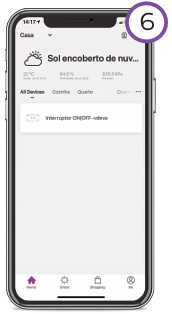

6.  No aplicativo EKAZA, toque no ícone do Interruptor Mini. Se o mesmo estiver desligado, apenas o ícone de Agenda aparece. Você verá a interface de controle.

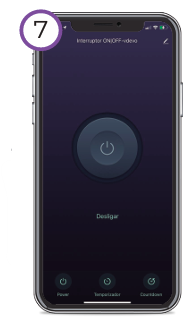

7.  Nesta sessão você poderá:

    *   Ligar/Desligar;

    *   Alterar o nome (Pressione e segure o botão);

    *   Adicionar temporizador;

    *   Contagem regressiva;

    *   Ativar e desativar todos os dispositivos configurados nessa área.

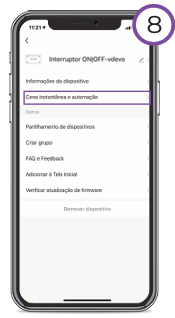

8.  Selecionando o ícone (de configurações, geralmente uma engrenagem) você poderá controlar e criar cenas e automações com o seu dispositivo.

9.  **Modo Cena:** Você pode criar uma cena para mudar rapidamente o funcionamento ou acionamento do dispositivo para atender às suas necessidades.

## EXEMPLO DE CENA

**Automação**

Cena: Uma cena pode controlar vários dispositivos com um botão ou comando por voz através de alto-falantes inteligentes*.

*\*Alguns dispositivos podem não suportar o controle de voz.*

**Por exemplo:**

    A cena de Sair da Casa: esperamos desligar todas tomadas e luz na casa.

**Automação:** Executa automaticamente uma instrução com base na hora, clima, localização ou outro equipamento.

**Por exemplo:** quando o sensor de presença humano em casa não detectar ninguém por 15 minutos, apague as luzes e tomada em casa*.

*\* Precisa comprar produtos correspondentes ekaza.*

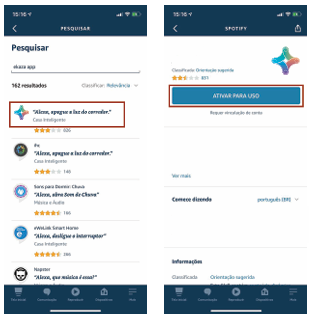

## CONECTAR - AMAZON ALEXA

1.  Inicie o Aplicativo EKAZA faça login na sua conta e verifique se o Interruptor Mini está uma lista de dispositivos.

2.  Altere o nome do dispositivo para que Alexa possa facilmente reconhecer, tais como: Interruptor da sala de estar, Interruptor do Quarto, etc.

3.  Minimize o aplicativo EKAZA, depois abra o aplicativo Alexa e entre na sua conta Alexa e certifique-se de ter pelo menos um dispositivo Alexa controlado por voz instalado como Echo, Echo dot, etc.

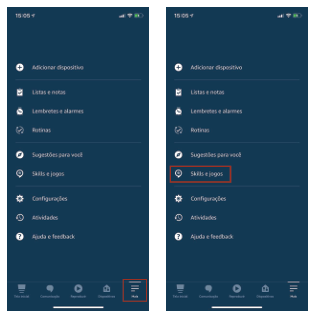

4.  No canto inferior direito da Página inicial (do App Alexa), clique no botão para mostrar o menu. Em seguida, clique Skills e jogos.

5.  Digite "Ekaza" na pesquisa e clique no App Ekaza.

6.  Ative o Ekaza para uso.

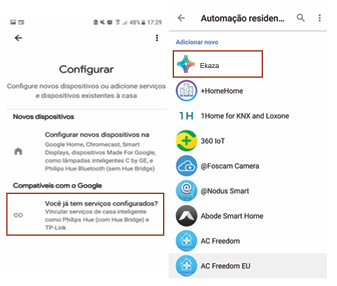

## CONECTAR - GOOGLE ASSISTENTE

1.  Inicie o aplicativo Google Home e verifique se o Google Home Speaker está instalado. Caso contrário, siga as instruções de instalação do alto-falante doméstico do Google para concluir a instalação.

2.  Quando o Google Home estiver instalado, no canto superior esquerdo da página inicial do aplicativo, clique no botão.

3.  Selecione a página "Configurar dispositivos", logo após selecione "Você já tem serviços configurados". Role para baixo até encontrar "EKAZA" e clique nele. Faça login no Ekaza App com sua conta.

4.  Após vincular com êxito a conta, no aplicativo Google Home, você pode ver todos os dispositivos inteligentes da sua conta do Ekaza. Você pode atribuir cenas para cada dispositivo.

5.  Agora você pode usar o Google Home para controlar seus dispositivos inteligentes, você pode dizer como: *(Ex: "Ok Google, acenda a luz da sala")*

## RESOLUÇÕES E FAQ

**O que devo fazer quando o processo de configuração do dispositivo falhou?**

Você poderá:

*   Verifique se o interruptor está ligado ou não.

*   Verifique se o seu dispositivo móvel está conectado à rede Wi-Fi de 2,4 GHz.

*   Verifique sua conectividade de rede. Verifique se o roteador está funcionando corretamente:

    *   Se o roteador for roteador de banda dupla, selecione a rede 2.4GHz e adicione o Interruptor.

    *   Ative a função de transmissão do roteador.

    *   Configure o método de criptografia como WPA2-PSK e o tipo de autorização como AES ou defina ambos como auto.

*   O modo sem fio não deve ser apenas 11n.

*   Verifique há interferência de Wi-Fi ou mude o Interruptor para outro local se possível dentro do alcance do sinal.

*   Verifique se os dispositivos conectados no roteador atingem o limite de quantidade. Tente desativar a função Wi-Fi e verifique se o roteador não está proibindo o Interruptor da conexão.

*   Verifique se a função de filtragem MAC sem fio do roteador está ativada. Remova o dispositivo da lista de filtros e certifique-se de que o roteador não esteja proibindo o Interruptor da conexão.

**Certifique-se de que a senha da sua rede Wi-Fi inserida no aplicativo esteja correta ao adicionar o Interruptor.**

Então ele está pronto para o configuração no aplicativo: a luz indicadora piscará rapidamente em azul (duas vezes por segundo) para configuração rápida.

**4. Posso controlar o dispositivo através da rede celular 2G/3G/4G?**

Após a configuração bem-sucedida do dispositivo na sua rede Wi-Fi 2.4GHz, você pode controlar remotamente o dispositivo através da rede celular 2G/3G/4G.

**5. Como posso compartilhar meu dispositivo com a família?**

Abra App vá em "Perfil" -> "Compartilhar" -> "Enviado", toque em "Adicionar Compartilhamento" agora você pode compartilhar o dispositivo com membros da família adicionados.

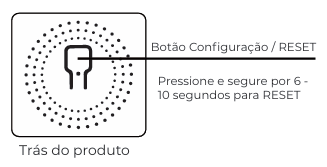

**6. Como redefinir (RESET) este dispositivo?**

Redefinição de fábrica: Depois que o Interruptor estiver conectado a energia elétrica. Faça o seguinte procedimento:

*   Pressione e segure o botão (Qualquer - o botão de reset físico) por 4-6 segundos para redefinir.

*   Uma luz azul piscará 2x por segundo.

*   Isto indicará que o dispositivo foi redefinido e entrou no modo de conexão rápida.
