ΕΚΛΖΑ INTERRUPTOR INTELIGENTE 4x4 TOUCH 2.5D Wi-Fi +BLE T3074

Criada por EKAZA Adentimento, Modificado em Qua, 21 Mai na (o) 4:41 PM por EKAZA Adentimento

# Descrição do produto

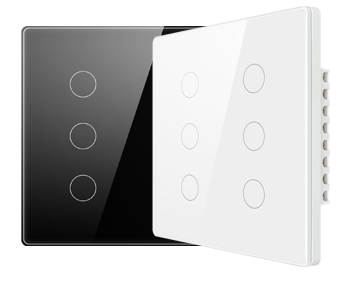

ΕΚΛΖΑ INTERRUPTOR INTELIGENTE 4x4 TOUCH 2.5D Wi-Fi +BLE

## Modelo:

- EKAT-T3074-4WB (Branco 4CH)

- EKAT-T3074-4PB (Preto 4CH)

- EKAT-T3074-6WB (Branco 6CH)

- EKAT-T3074-6PB (Preto 6CH)

ATENÇÃO! REQUER FIO NEUTRO! ALIMENTAÇÃO COM NEUTRO + FASE (127V ou 220V) OU 2 FASES 127V.

## FUNCIONALIDADES

### CONTROLE TOTAL DA ILUMINAÇÃO COM ELEGÂNCIA

O Interruptor Inteligente EKAZA 4x4 com 4/6 Botões Wi-Fi combina design moderno com funcionalidade prática, trazendo mais conforto e tecnologia para o seu dia a dia. Seu painel de vidro temperado e o padrão 4x4 brasileiro tornam a instalação fácil e compatível com as principais caixas de embutir do mercado.

### AUTOMATIZE SUA ROTINA

Com a função de agendamento de horários, você programa o acendimento e o apagamento das luzes conforme sua rotina, economizando energia e otimizando o conforto. Os 4/6 botões touch oferecem controle intuitivo e suave, permitindo a gestão da iluminação diretamente pelo smartphone ou por comandos de voz, integrando perfeitamente com assistentes virtuais.

### PERSONALIZE SEU AMBIENTE

A criação de cenas de automação permite que você personalize o ambiente conforme suas necessidades, seja para uma noite de cinema ou para criar uma atmosfera relaxante. Além disso, com a função de controle de grupos, gerencie diferentes interruptores de forma centralizada.

### FUNCIONALIDADES AVANÇADAS:

• Painel em Vidro Temperado: Design moderno e durável que complementa qualquer ambiente.

• Agendamento de Horários: Programe os horários das luzes conforme sua rotina.

• Controle por Voz e Smartphone: Compatível com assistentes virtuais e controle remoto via aplicativo EKAZA.

• Paralelo Virtual: Controle as luzes de diferentes locais sem cabeamento adicional.

• Criação de Cenas de Automação: Combine diferentes dispositivos inteligentes para criar ambientes personalizados.

• Controle de Grupos: Agrupe diferentes interruptores e controle todos ao mesmo tempo.

## ESPECIFICAÇÕES:

• Modelo: EKAT-T3074

• Marca: EKAZA

• Tensão: 100~240V AC, 50/60 Hz, Neutro/Fase

• Corrente: 10A/Seção, 10A Total Máxima

• Potência: 800W/Seção, 1100W/110V Total Máxima

• Conexão: Wi-Fi 2.4GHz + BLE

• Material: Vidro temperado/PC retardante ao fogo

• Consumo em espera: 0,45W/0,1mA

• Distância: 30m (Espaço Aberto) ~ 5m (Com Parede)

• Aplicativo: EKAZA

• Contém: 1 Unidade

• Validade: Indeterminada

## CONECTIVIDADE:

• Conexão WiFi 2.4GHz para comunicação rápida e estável.

• Bluetooth integrado para configurações e sincronizações rápidas.

## COMPATIBILIDADE COM ASSISTENTES VIRTUAIS:

• Alexa: Echo, Echo Dot, Echo Show

• Google Assistente: Nest, Nest Mini, Nest Hub

## APLICATIVO EKAZA:

Disponível para Android e iOS.

## CONTEÚDO DA EMBALAGEM:

• 1x INTERRUPTOR INTELIGENTE 4x4 TOUCH 2.5D Wi-Fi +BLE

• 1x Manual

---

# Manual do Produto para ΕΚΛΖΑ INTERRUPTOR INTELIGENTE 4x4 TOUCH 2.5D Wi-Fi +BLE T3074

## LInk do manual:

## AVISO - ANTES DA INSTALAÇÃO

**AVISO DE RISCO DE CHOQUE:**

ESTE EQUIPAMENTO SEGUE O CÓDIGO ELÉTRICO NACIONAL E REGULAÇÕES LOCAIS DO BRASIL (NBR5410).

ESTE PROCEDIMENTO REQUER INSTALAÇÃO ELÉTRICA DE UM PROFISSIONAL.

**CUIDADOS COM A INSTALAÇÃO:**

DESLIGUE OS DISJUNTORES OU PAINEL DE ENERGIA (TODAS AS LIGAÇÕES DEVEM SER FEITAS COM A ENERGIA DESLIGADA, EVITANDO LESÕES AO PROFISSIONAL E DANOS AO APARELHO).

**IMPORTANTE:**

A(S) LUMINÁRIA(S) CONTROLADA(S) NÃO DEVERÁ EXCEDER **200W (SESSÃO)**.

---

## INSTALAÇÃO

### Passo 1

Desligue o disjuntor e use o testador elétrico para conferir se a energia foi desligada. Certifique-se de que o interruptor esteja desligado antes de conectar a fiação.

### Passo 2

Cuidadosamente remova o painel de vidro do interruptor.

![Instalação - Passo 2 - Remover Painel]

*(ABRIR)*

### Passo 3

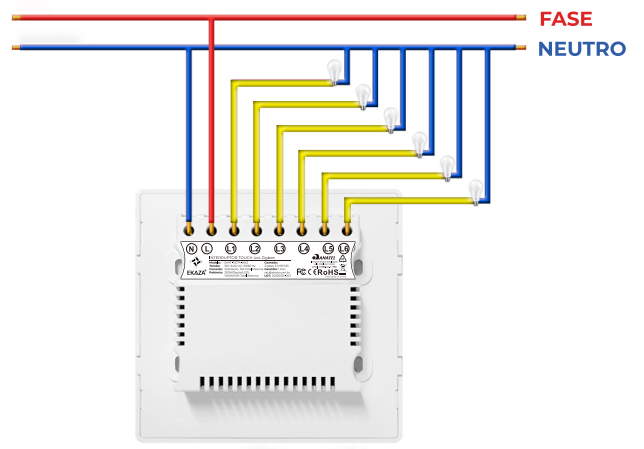

Realize a instalação conforme a figura a seguir.

![Instalação - Passo 3 - Diagrama de Fiação]

*(NEUTRO, FASE)*

### Passo 4

Monte o interruptor com os parafusos fornecidos e encaixe na parede. Ligue a energia novamente no disjuntor.

---

## PREPARAÇÃO

1. **Registre ou faça o login na conta**

*Escaneie o código QR para ir para o download.*

2. **Configure o APP para o interruptor**

* Certifique-se de que o interruptor foi conectado com eletricidade.

* Certifique-se de que seu celular foi conectado ao Wi-Fi e é capaz de se conectar à internet.

* **ATIVE O BLUETOOTH**

Verificar de que seu smartphone está com Bluetooth ativado.

---

## ADICIONANDO NO APLICATIVO

1. Como Reset:

Pressione e segure qualquer botão do interruptor por 6 segundos até que o indicador verde pisque rapidamente.

2. Em seu smartphone toque no botão "+" no canto superior direito. Em seguida toque em "Adicionar Dispositivo".

![Adicionando no Aplicativo - Passo 1 e 2]

3. Selecione a categoria "Interruptor" e toque em "Interruptor Touch Wi-Fi".

4. Entre com sua rede Wi-Fi. Em seguida, toque em "Próximo", espere alguns segundos até o dispositivo configurar, pronto seu interruptor está adicionado.

![Adicionando no Aplicativo - Passo 3 e 4]

---

## CONEXÃO WI-FI

Caso tenha problemas para se conectar ao Wi-Fi, tente alterar o modo de configuração de rede para o modo AP.

### Entre no modo de Rede AP no Interruptor

1. **RESET o Produto**. Pressione e segure qualquer botão do interruptor por 6 segundos até que o indicador verde pisque lentamente.

2. Inicie o aplicativo e toque em no botão "+" no topo canto direito para adicionar um dispositivo.

![Problemas Wi-Fi - Passo 1 e 2]

3. Selecione manualmente, "Interruptor" e depois "Interruptor Touch Wi-Fi".

![Problemas Wi-Fi - Passo 3]

4. Entre com sua rede Wi-Fi. Em seguida, toque em "Próximo".

5. No canto superior direito, selecione a opção "Modo AP".

![Problemas Wi-Fi - Passo 4 e 5]

6. Toque em "Confirmar se o indicador está piscando" e toque em "Próximo".

7. Toque em "conecte-se agora" para poder entrar no hotspot do dispositivo.

8. Configuração WLAN aberta; conectar com "SmartLife-xxxx".

9. Espere alguns segundos até finalizar de carregar, em seguida toque em "Feito".

---

## FUNÇÕES

1. **Ligar/Desligar:** Pressione para acionar.

2. **Alterar o nome:** Pressione e segure o botão para alterar o nome do botão.

3. **Adicionar Cronômetro:** Defina contagem regressiva, agende horários específicos.

4. **Configurações:** Configure luz indicativa do painel e modo memória.

5. **Ligar todos:** os dispositivos configurados no interruptor.

6. **Desligar todos:** os dispositivos configurados no interruptor.

![Funções no Aplicativo ]

---

## ASSOCIAÇÃO MULTI-CONTROLE

### COMO USAR A ASSOCIAÇÃO MULTI-CONTROLE:

NOTA: Por favor, confirme que você concluiu com sucesso o método de link WiFi acima para adicionar este interruptor ao seu aplicativo EKAZA antes da associação.

1. WiFi adiciona outro Interruptor ao mesmo EKAZA App. (Se houver um Interruptor adicionado antes ao aplicativo, vá para a próxima etapa.)

**NOTA:** Não há necessidade de conectar o novo switch adicionado à luz, apenas L e N são necessários para a fiação.

2. Você verá dois dispositivos no APP e clique no interruptor principal entrando na próxima operação.

![Associação Multi-Controle - Dispositivos Vênus]

* Novo Interruptor adicionado

* Interruptor principal (use este Interruptor para controlar o outro interruptor)

3. Clique no ícone de lápis (editar) no canto superior direito e escolha "Multi-Controle Associação" e, em seguida, clique em "+" no canto direito.

![Associação Multi-Controle - Configuração Vênus]

4. Escolha o interruptor que deseja associar, em seguida, escolha o botão do interruptor que deseja controlar para a mesma luz.

5. Volte para a página anterior, você verá dois itens na página, um é o seu Interruptor principal e o outro é aquele que você acabou de associar.

* Interruptor Principal

* Interruptor Associado

* Habilite a Função (Toggle)

Observação: confirma se a chave associada está habilitada.

6. Se você deseja adicionar outro terço ou mais interruptores inteligentes para controlar sua luz, apenas repita as etapas acima. E você verá o resultado conforme abaixo quando associar outro novo interruptor.
